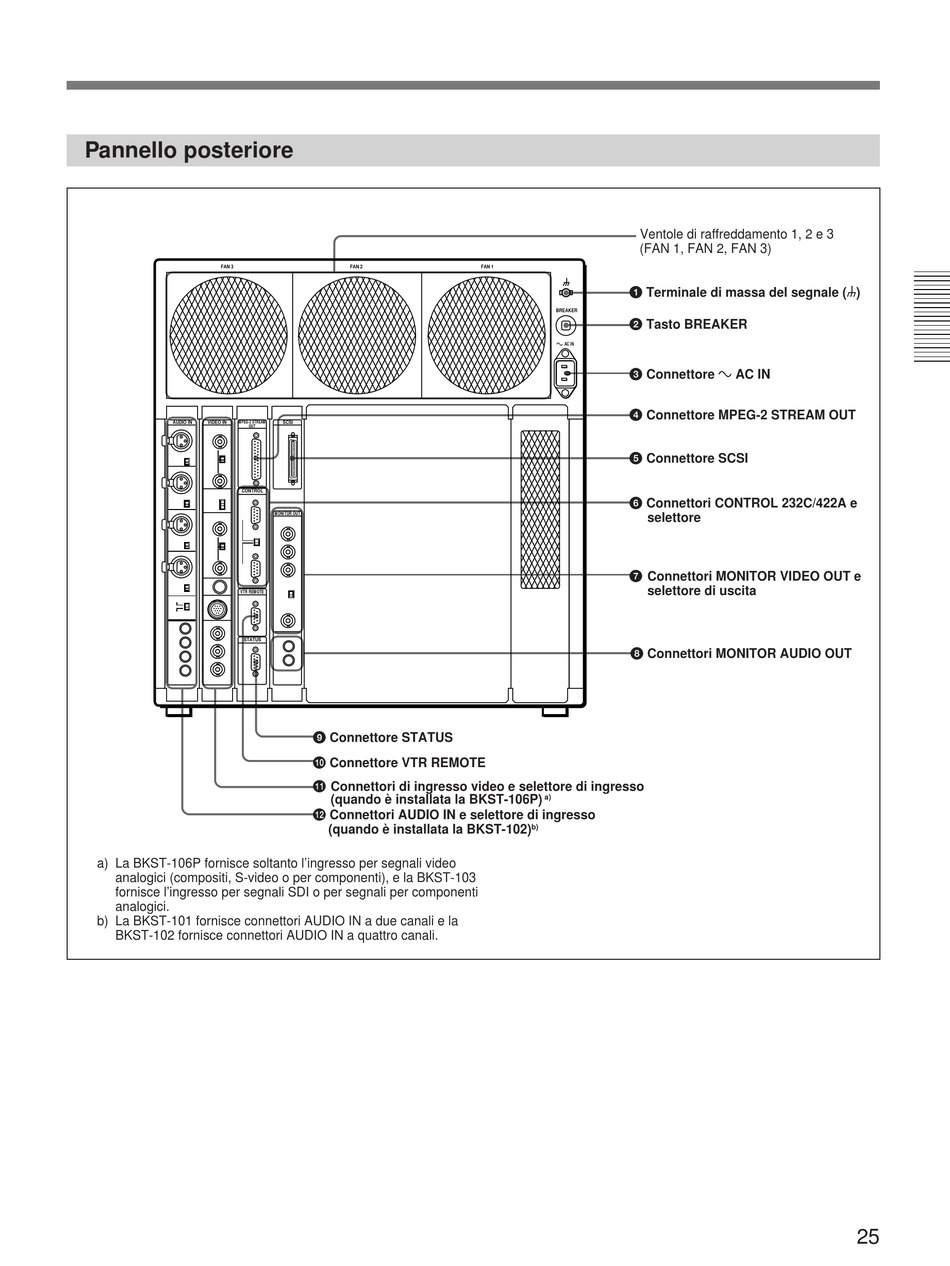

Pannello posteriore

FAN 3
AUDIO IN VIDEO IN MPEG-2 STREAM
OUT
CONTROL
VTR REMOTE
STATUS
a) La BKST-106P fornisce soltanto l'ingresso per segnali video
analogici (compositi, S-video o per componenti), e la BKST-103
fornisce l'ingresso per segnali SDI o per segnali per componenti
analogici.
b) La BKST-101 fornisce connettori AUDIO IN a due canali e la
BKST-102 fornisce connettori AUDIO IN a quattro canali.
FAN 2
SCSI
MONITOR OUT
9 Connettore STATUS
!º Connettore VTR REMOTE
!¡ Connettori di ingresso video e selettore di ingresso
(quando è installata la BKST-106P)
!™ Connettori AUDIO IN e selettore di ingresso
(quando è installata la BKST-102)
Ventole di raffreddamento 1, 2 e 3
(FAN 1, FAN 2, FAN 3)
FAN 1
1 Terminale di massa del segnale (y)
BREAKER
2 Tasto BREAKER
⁄ AC IN
3 Connettore ⁄ AC IN
4 Connettore MPEG-2 STREAM OUT
5 Connettore SCSI
6 Connettori CONTROL 232C/422A e
selettore
7 Connettori MONITOR VIDEO OUT e
selettore di uscita
8 Connettori MONITOR AUDIO OUT
a)
b)
