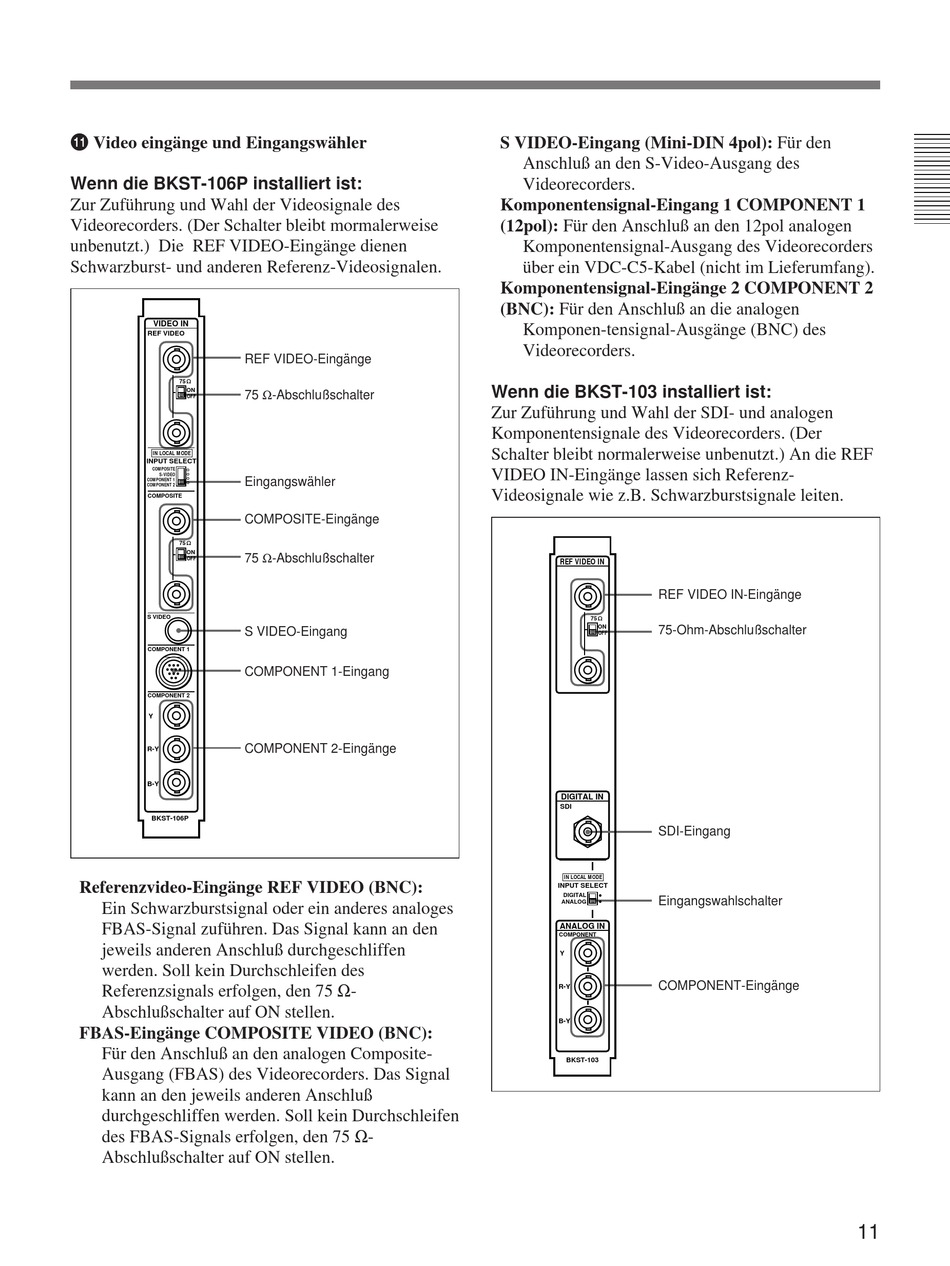

!¡ Video eingänge und Eingangswähler
Wenn die BKST-106P installiert ist:
Zur Zuführung und Wahl der Videosignale des
Videorecorders. (Der Schalter bleibt mormalerweise
unbenutzt.) Die REF VIDEO-Eingänge dienen
Schwarzburst- und anderen Referenz-Videosignalen.
VIDEO IN
REF VIDEO
REF VIDEO-Eingänge
75 Ω
75 Ω-Abschlußschalter
ON
OFF
IN LOCAL MODE
INPUT SELECT
COMPOSITE
S-VIDEO
COMPONENT 1 Eingangswähler
COMPONENT 2
COMPOSITE
COMPOSITE-Eingänge
75 Ω
75 Ω-Abschlußschalter
ON
OFF
S VIDEO
S VIDEO-Eingang
COMPONENT 1
COMPONENT 1-Eingang
COMPONENT 2
Y
COMPONENT 2-Eingänge
R-Y
B-Y
BKST-106P
Referenzvideo-Eingänge REF VIDEO (BNC):
Ein Schwarzburstsignal oder ein anderes analoges
FBAS-Signal zuführen. Das Signal kann an den
jeweils anderen Anschluß durchgeschliffen
werden. Soll kein Durchschleifen des
Referenzsignals erfolgen, den 75 Ω-
Abschlußschalter auf ON stellen.
FBAS-Eingänge COMPOSITE VIDEO (BNC):
Für den Anschluß an den analogen Composite-
Ausgang (FBAS) des Videorecorders. Das Signal
kann an den jeweils anderen Anschluß
durchgeschliffen werden. Soll kein Durchschleifen
des FBAS-Signals erfolgen, den 75 Ω-
Abschlußschalter auf ON stellen.
S VIDEO-Eingang (Mini-DIN 4pol): Für den
Anschluß an den S-Video-Ausgang des
Videorecorders.
Komponentensignal-Eingang 1 COMPONENT 1
(12pol): Für den Anschluß an den 12pol analogen
Komponentensignal-Ausgang des Videorecorders
über ein VDC-C5-Kabel (nicht im Lieferumfang).
Komponentensignal-Eingänge 2 COMPONENT 2
(BNC): Für den Anschluß an die analogen
Komponen-tensignal-Ausgänge (BNC) des
Videorecorders.
Wenn die BKST-103 installiert ist:
Zur Zuführung und Wahl der SDI- und analogen
Komponentensignale des Videorecorders. (Der
Schalter bleibt normalerweise unbenutzt.) An die REF
VIDEO IN-Eingänge lassen sich Referenz-
Videosignale wie z.B. Schwarzburstsignale leiten.
REF VIDEO IN
REF VIDEO IN-Eingänge
75 Ω
ON
75-Ohm-Abschlußschalter
OFF
DIGITAL IN
SDI
SDI-Eingang
IN LOCAL MODE
INPUT SELECT
DIGITAL
Eingangswahlschalter
ANALOG
ANALOG IN
COMPONENT
Y
COMPONENT-Eingänge
R-Y
B-Y
BKST-103
