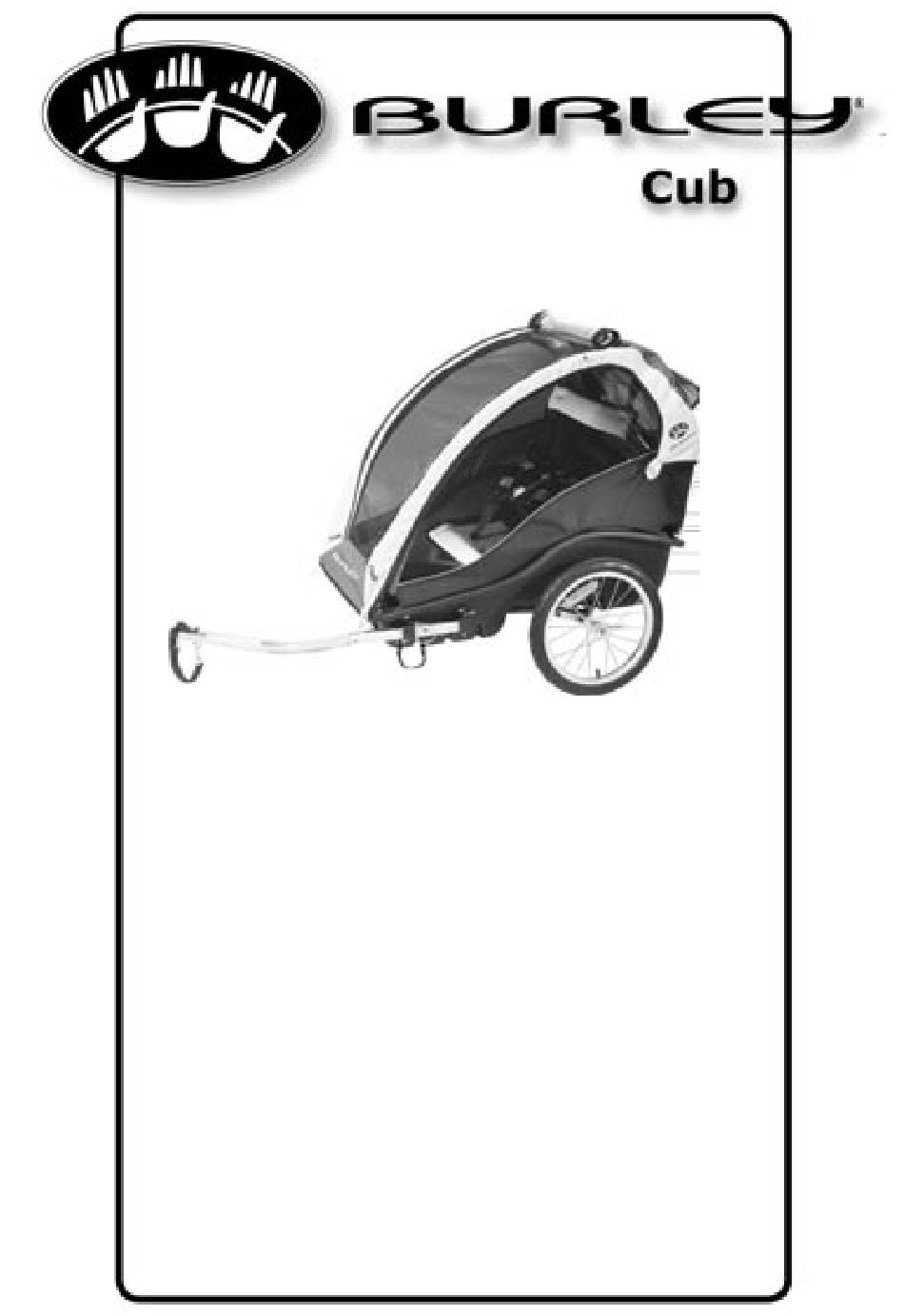

Seite 1: Inhaltsverzeichnis
Betriebsanleitung und Sicherheitshinweise Einführung Montageteile und Werkzeuge Räder anbauen III Deichsel und Sicherheitswimpel anbauen IV Burley Cub auf- und zusammenklappen Gurtsystem VI Sitzpolster und Gurtpolster VII Burley Cub an Fahrrad anhängen VIII Wartung und Pflege IX Sicherheitshinweise X Sicherheits-Checklisten XI Teileliste und Abbildungen... -
Seite 2: Einführung
Anleitung vollständig durchzulesen. Für Fragen steht Ihnen Ihr Burley-Händler gerne zur Verfügung. Einführung Ihr Burley Cub wurde im Werk zum größten Teil vormontiert. Der endgültige Zusammenbau wird in dieser Anleitung Schritt für Schritt beschrieben: - Schnellspannhebel anbauen - Reflektoren anbauen - Räder anbauen... -
Seite 3: Montageteile Im Beutel
Öffnen Sie die Schnellspannhebel (Stellung “OPEN”) und führen Sie die Radachse vollständig in die Achsaufnahmen des Anhängers. Stellen Sie dabei sicher, dass die Radachsen vollständig in die Aufnahmen eingeführt sind. Schnellspannhebel Schnellspannhebel Radachse muss vollständig geöffnet (open) geschlossen (close) in Hohlachse des Anhängers eingeführt sein Anleitung Burley Cub. Gültig ab 2004... -
Seite 4: Deichsel Und Sicherheitswimpel Anbauen
Verletzungen führen kann. III Deichsel und Sicherheitswimpel anbauen Sicherheitswimpel anbauen Schieben Sie die Wimpelstange durch die 12 mm breite Schlaufe in den senkrechten Kanal außen am linken Seitenteil. VERWENDEN SIE DEN ANHÄNGER NIEMALS OHNE SICHERHEITSWIMPEL! Anleitung Burley Cub. Gültig ab 2004... - Seite 5 Anhänger vom Fahrrad lösen, was zu Unfällen und schweren Verletzungen führen kann. Der Sicherungsstift dient als zusätzliche Sicherung. Der Anhänger darf unter keinen Umständen benutzt werden, wenn nicht beide Stifte korrekt eingesetzt sind. Anleitung Burley Cub. Gültig ab 2004...
-
Seite 6: Burley Cub Auf- Und Zusammenklappen

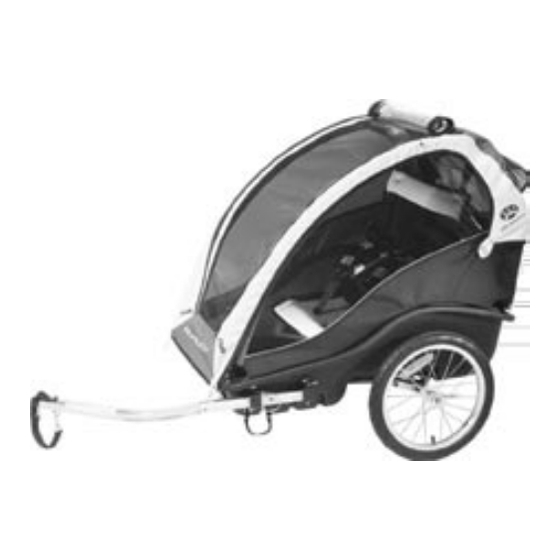

IV Burley Cub auf- und zusammenklappen Burley Cub aufklappen Ihr Burley Cub besteht aus einer belastbaren Polyethylenwanne, einem leichtgewichtigen Aluminiumrahmen mit Überrollschutz sowie einer auffälligen Polyesterverkleidung. Das Auf- und Zusammenklappen erfolgt in ein paar wenigen einfachen Schritten: Rahmenverriegelung Zum Aufklappen schwenken Sie... -
Seite 7: Frontfenster Aufrollen
Regen-/Sonnenverdeck anbauen Das Regen-/Sonnenverdeck („Big Screen 2-in-1 Cover™“) Ihres Burley Cub wird von acht Druckknöpfen hinten und oben und vorne gehalten. Benutzen Sie den Anhänger stets mit Verdeck, damit keine Gegenstände in den Anhänger hinein- oder Spielzeuge herausfallen können. Verdeck anbauen Falten Sie das Verdeck auf und befestigen Sie zuerst die zwei Druckknöpfe oben. - Seite 8 Zapfen beim Festziehen Bremse der Schraube nicht dreht, da blockiert sich sonst die Rückstellfeder verformt. Die Feststellbremse ist nun voll- ständig angebaut. Wenn Sie nun die Deichsel wieder anbauen, sind Sie zur Abfahrt bereit. Anleitung Burley Cub. Gültig ab 2004...
-
Seite 9: Betätigung Der Feststellbremse
Fuß betätigen. Beim Lösen der Bremse springt der Hebel nach links, seien Sie entsprechend vorsichtig. Burley Cub zusammenklappen Das Zusammenklappen des Burley Cub geschieht umgekehrt wie das in Abschnitt IV auf Seite 6 beschriebene Aufklappen. So klappen Sie den Anhänger zusammen: 1. -
Seite 10: Ein Kind Anschnallen
7. Stellen Sie sicher, dass das Schultergurtsystem so eingestellt ist, dass das Kind komfortabel sitzt und sich nicht zu weit nach vorn lehnen kann. 8. Legen Sie den Beckengurt an und ziehen Sie ihn straff. Anleitung Burley Cub. Gültig ab 2004... - Seite 11 Brust des Kindes liegen. Wenn sich der Gurt oder das Gurtschloss im Hals- bereich befindet, ist dies unbequem und kann schwere Verletzungen verursachen. Prüfen Sie regelmäßig die korrekte Sitzposition des Kindes. Anleitung Burley Cub. Gültig ab 2004...
-
Seite 12: Sitzpolster Und Schultergurtpolster
Luft im wahrscheinlich komfortabelsten Anhänger auf dem Markt sorgt. Head fehlt Die Polster von Sitz und Schultergurt in Ihrem Burley Cub bestehen aus einem strapazierfähigen offenporigen Gewebe, das Ihr Kind kühl hält sowie aus einem Hi-Tech-Schaumstoff, der für einen optimalen Sitzkomfort sorgt. -
Seite 13: Burley Cub An Fahrrad Anhängen
FLACHEN Seiten der Gurtzungen zueinander weisen. VII Burley Cub an Fahrrad anhängen Die Anhängerkupplung ist so konstruiert, dass sie schnell und sicher an fast jedes Fahrrad angebaut werden kann. Sie wird vor der linken hinteren Achsaufnahme in den Rahmen eingesetzt. -
Seite 14: Wartung Und Pflege
Kunststoffwanne, Kupplung und Gewebe führt. Wenn die Kunststoffwanne beschädigt ist oder Risse aufweist, muss sie erneuert werden. Prüfen Sie regelmäßig alle Teile Ihres Burley Cub anhand der „Sicherheits-Checklisten“ in Abschnitt X. Kupplung und Deichsel Ihr Anhänger ist sehr pflegeleicht. Reinigen und schmieren Sie das Gewinde des Ringbolzens regelmäßig, damit sich der Drehknopf korrekt festziehen lässt. -
Seite 15: Wartung Der Elastischen Kunststoff-Fahrwerksteile
Deichsel benötigen eine andere Kupplung. Gewebeteile Die Gewebeteile Ihres Burley Cub bestehen aus robustem Polyestergewebe. Dieses ist wasser- abweisend beschichtet und witterungsbeständig. Reinigen Sie die Gewebeteile mit warmem Wasser und einer milden Seife oder einem milden Spülmittel. Anhaftende Verschmutzungen bürsten Sie mit einer Nylonbürste ab. -
Seite 16: Sicherheitshinweise
Bremsen. Eine häufige Sicherheitsprüfung Ihres Fahrrads ist unerlässlich. Prüfen und pflegen Sie Ihren Anhänger wie im Abschnitt „X Sicherheits-Checklisten“ beschrieben. Lassen Sie Ihr Fahrrad und Ihren Anhänger von Ihrem Burley-Händler warten und prüfen, wenn Sie dies nicht selbst tun können. -
Seite 17: Trainierter, Aufmerksamer Und Erwachsener Radfahrer
Radfahren zu konzentrieren. Keine motorgetriebenen Räder Ihr Burley Cub ist ausschließlich für den Gebrauch mit Fahrrädern vorgesehen. Verwenden Sie deshalb zum Ziehen niemals ein motorisiertes Zweirad, da die höheren Beschleunigungskräfte und Geschwindigkeiten den Anhänger beschädigen oder umkippen können. -
Seite 18: Straßenverkehr Meiden
Anhänger auch auf Fahrradwegen vorsichtig, besonders in Kreuzungsbereichen. Fahren Sie auf sauberen, befestigten Straßen Ihr Burley Cub ist für den Betrieb abseits befestigter Straßen oder im Gelände nicht geeignet. Der Transport von Kindern im Gelände ist besonders gefährlich. Unebenheiten können ein Kippen des Anhängers und dadurch Sachschäden sowie schwere Verletzungen von Radfahrer und Kindern... -
Seite 19: Nachtfahrten Vermeiden
Beladung zum Kippen neigt. Wir empfehlen Reifen mit Straßenprofil, keine Stollenreifen. Zur Erhöhung der Fahrstabilität müssen die Räder immer mit der flachen Seite nach außen, d. h. dicht am Außenrohr, eingebaut sein, damit sich eine möglichst breite Spur ergibt. Anleitung Burley Cub. Gültig ab 2004... -
Seite 20: Anhängerkupplung
Befestigen Sie die Kupplung sicher am Fahrradrahmen. Prüfen Sie deren festen Sitz vor jeder Fahrt mit dem Anhänger. Lesen Sie die Abschnitte “VII Burley Cub an Fahrrad anhängen” und “ VIII Wartung und Pflege” aufmerksam durch, um sich mit dem Anbau der Kupplung und deren Pflege vertraut zu machen. -
Seite 21: Sicherheits-Checklisten
Fahren Sie vorsichtig Der Burley Bee ist nicht nur praktisch, mit ihm können Sie und Ihre Kinder mit viel Spaß und bei fast jedem Wetter die Natur genießen, Einkäufe erledigen oder Ausflüge machen. Außerdem tun Sie noch etwas für Ihre Gesundheit! Wir wünschen Ihnen viel Spaß auf allen Ihren Wegen, und bitte ... -
Seite 22: Teileliste Und Abbildungen
Zoll-Gewinde verwechseln Weitere Teile sind ggf. auf Anfrage erhältlich. und gewaltsam verschrauben – dies kann zum Lösen von Bau- Zubehör (gegen Aufpreis): teilen und dadurch zu Unfällen Walk ’n Roller-Schiebesatz (nicht abgebildet) führen. Aluminiumräder, Aufbewahrungstasche Anleitung Burley Cub. Gültig ab 2004... - Seite 23 Anleitung Burley Cub. Gültig ab 2004...
-
Seite 24: Die Burley Design Cooperative
Die Burley Design Cooperative Burley stellt seit 1975 Produkte für den Fahrradmarkt her. Alle Produkte von Burley werden in Eugene im US-Bundesstaat Oregon konstruiert und hergestellt. Da wir als Mitarbeiter der Kooperative auch Anteilseigner sind, sind wir überdurchschnittlich motiviert und stolz auf unsere Arbeit.
