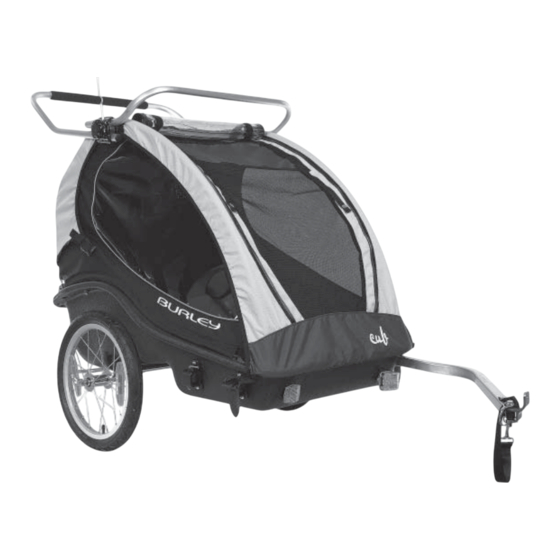

Burley CUB Betriebsanleitung Und Sicherheitshinweise

Kinderfahrradanhaenger

Werbung

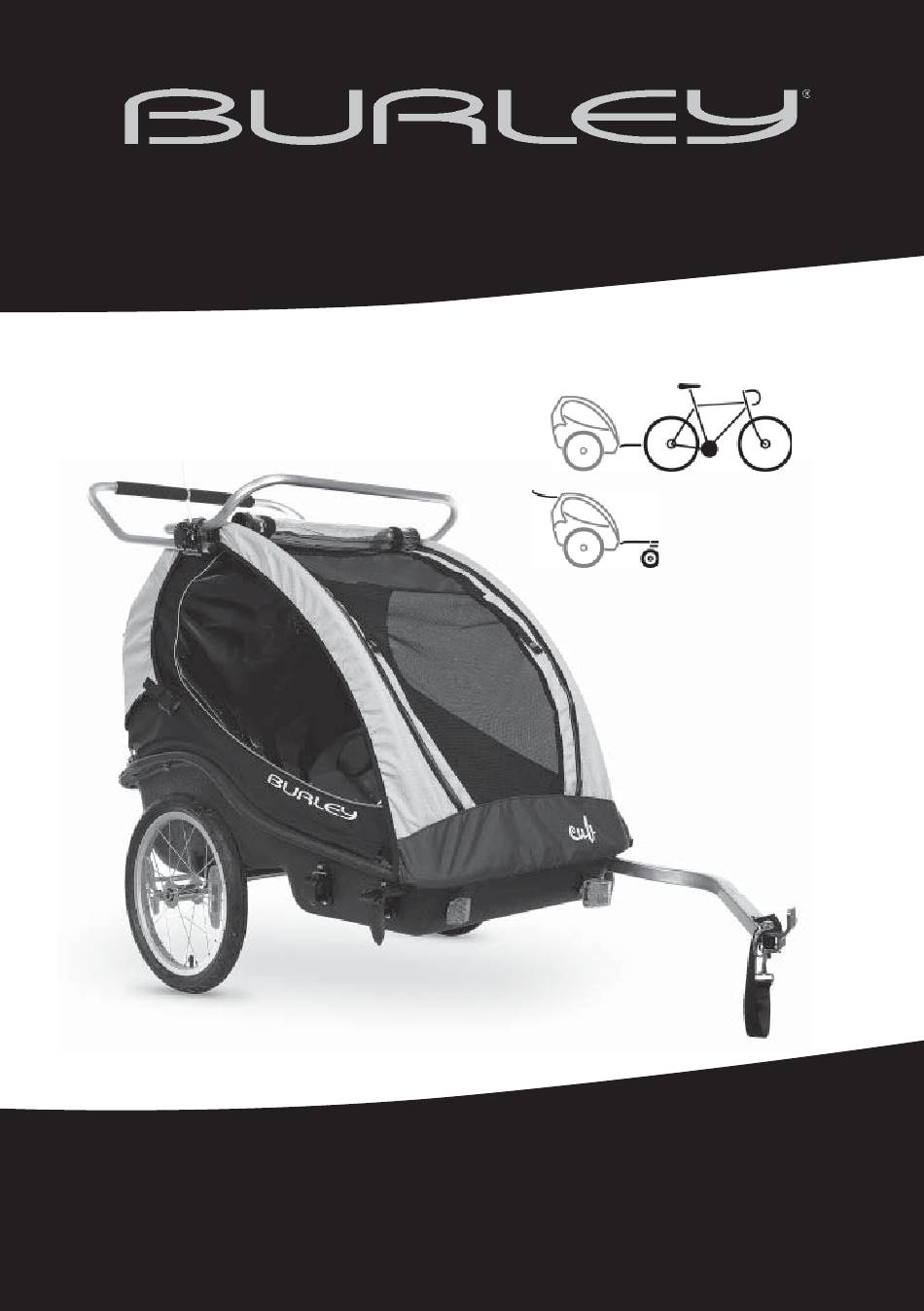

KINDERFAHRRADANHÄNGER
CUB
Für den Transport von ein bis zwei Kindern
(optional)
BETRIEBSANLEITUNG & SICHERHEITSHINWEISE
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Burley CUB

  • Seite 1 KINDERFAHRRADANHÄNGER Für den Transport von ein bis zwei Kindern (optional) BETRIEBSANLEITUNG & SICHERHEITSHINWEISE...
  • Seite 2: Inhaltsverzeichnis

    Die Sicherheit Ihres Kindes könnte gefährdet sein, wenn Sie die Anweisungen nicht befolgen. RÄDER MONTIEREN & DEMONTIEREN Wenn Sie Fragen zu Montage, Wartung oder Betrieb haben, wenden Sie sich bitte an Ihren Burley- Fachhändler oder besuchen Sie uns im Internet unter www.burley.de.
  • Seite 3: Allgemeine Sicherheitshinweise

    Gespannbetrieb gewachsen sein muss. Im Zweifel fragen Sie bitte Ihren Fachhändler. Nur Kinder transportieren Kinderfahrradanhänger von Burley sind in erster Linie für den Transport von Kindern vorgesehen. Fahrten mit beschädigten Anhängern sind grundsätzlich zu unterlassen. Anhänger dürfen niemals eigen- Der Transport von Haustieren muss separat geprüft werden.
  • Seite 4 Maximale Zuladung, Sitzhöhe und Mindestalter beachten Anhängerkupplung und Deichsel überprüfen Für doppelsitzige Burley-Kinderfahrradanhänger liegt die maximale Zuladung bei 45 kg. Abhängig vom Die Anhängerkupplung muss sicher am Fahrradrahmen befestigt sein. Vor jedem Gebrauch sind Anhängermodell dürfen ein oder zwei Kinder bis zur Vollendung des siebten Lebensjahres transpor- Anhängerkupplung und Deichsel auf ihre einwandfreie Funktion zu überprüfen.
  • Seite 5: Montage, Teile & Erforderliche Werkzeuge

    Anhängers führen. Sollte etwas fehlen oder beschädigt sein, beginnen Sie bitte nicht mit der Montage. Wenden Sie sich in diesem Fall unverzüglich an Ihren Burley-Fachhändler – ebenso, wenn Sie sich Fahren auf rutschigem Untergrund später bei einzelnen Montageschritten unsicher fühlen sollten.
  • Seite 6: Anhänger Auf- & Zusammenklappen

    3 ANHÄNGER AUF- & ZUSAMMENKLAPPEN 5 BELEUCHTUNG MONTIEREN Klappen Sie Front- und Heckgestänge so auseinander, dass die Rohre an den beiden Kunststoffhaltern 1. Lösen Sie die Befestigungsschrauben der Lampenhalterungen, so dass sich diese leicht drehen lassen. aufeinander treffen (s. Abbildung 1) Drehen Sie anschließend die beiden Rahmenverriegelungen, bis sie am Heckgestänge einrasten (s.
  • Seite 7: Räder Montieren & Demontieren

    (s. Abbildung 6) und legen diesen auf Position OPEN (offen) um. Anschließend können die Räder Räder montieren abgenommen werden. Prüfen Sie zunächst den Reifendruck, der zwischen 2,0 und 2,4 Bar liegen sollte. Alle Burley-Fahrrad- anhänger sind mit handelsüblichen Auto-/Schrader-Ventilen ausgestattet. Kippen Sie den Anhänger Abbildung 6 zunächst auf die Hinterkante des Rahmens.
  • Seite 8: Feststellbremse Betätigen

    9 DEICHSEL MONTIEREN & SICHERN 7. Ziehen Sie die Schraubenköpfe auf der Innenseite der Bodenwanne vorsichtig mit einem Kreuz- schlitz-Schraubendreher fest (max. 2–3 Nm). Falls sich die Schraubenköpfe auf der Außenseite mitdrehen sollten, können Sie vorsichtig mit einem zweiten Kreuzschlitz-Schraubendreher gegen- Kippen Sie den Anhänger nach hinten.
  • Seite 9: Überrollbügel Montieren

    Seiten fest - Anzugsmoment Montagerichtung der Aufnahme (s. Abbildung 12). 4-5 Nm (Kreuzschlitz bei D´Lite, Tiger, Solo, Encore, 5 mm Innensechskant bei Cub, Honey 3. Stecken Sie den Überrollbügel mit den Bohrungen Bee) (s. Abbildung 19). auf die linke innere Aufnahme und schrauben Sie die selbstsichernden Muttern auf das Schraubengewinde (2-3 Gewindegänge) (s.
  • Seite 10: Schiebebügel Montieren

    Befestigen Sie das abwaschbare Sitzpolster mittels der Klettverschluss-Bänder am Sitz (s. Abbildung 15). bügel wird zudem für das Verwenden eines Walking-Sets benötigt. Diese Zubehöroption ist bei Ihrem Burley-Fachhändler erhältlich und ermöglicht das Schieben Ihres Anhängers von Hand (z. B. beim Schultergurtpolster montieren Spazierengehen oder Einkaufen).
  • Seite 11 Abbildung 23 Abbildung 24 WARNHINWEIS Allgemein ist grundsätzlich darauf zu achten, dass transportierte Kinder sicher und korrekt angegurtet sind. Gurte und/oder Gurtschlösser in Halsnähe können Unbehagen oder schwere Verletzungen verursachen. Die korrekte Sitzposition transportierter Kinder muss unterwegs in regelmäßigen Abständen kontrolliert werden. Nichtbeachtung dieses Hinweises kann zu Unfällen und schweren Verletzungen führen.
  • Seite 12: Liegesitzfunktion Verwenden

    Karabiner in die D-Öse unter der Deichsel einhängen Sicherungsbolzen Die Anhängerkupplung New Standard von Burley erlaubt das schnelle und sichere Ankoppeln eines Burley-Fahrradanhängers an praktisch jeden Fahrradtyp. Sie wird am linken hinteren Ausfallende des Fahrrads montiert (s. Abbildung 28). WARNHINWEIS Schnellspannhebel müssen grundsätzlich geschlossen sein.
  • Seite 13: Sicherheits-Checklisten

    □ Sicherheitsfahne installiert? So wird Ausbleichen und die Bildung von Stockflecken verhindert. Zum Schutz abgestellter Anhänger vor Witterungseinflüssen bietet Burley eine spezielle Parkgarage aus robustem Polyester an. Ge- □ Beleuchtung und Reflektoren korrekt montiert? nauere Informationen zu diesem Zubehör erhalten Sie von Ihrem Burley-Fachhändler.
  • Seite 14: Teileliste & Schaubild

    20 TEILELISTE & SCHAUBILD Teilnr. Beschreibung Garantie Anhängerkupplung 5 Jahre New Standard Sicherheitsfahne 2 Jahre Schiebebügelaufnahmen 5 Jahre Schiebebügel 5 Jahre Sitz- & Schulterpolster 2 Jahre Schultergurte (2er-Set) 2 Jahre Sitz (o. Abbildung) 2 Jahre Seiten-/Heckteile (o. Abbildung) 2 Jahre Sonnenblende, doppelt 2 Jahre 2-in-1-Verdeck...
  • Seite 15: Garantiebestimmungen

    21 GARANTIEBESTIMMUNGEN Bei anerkannten Garantiefällen gewährt Burley ab Kaufdatum eine 2-jährige Garantie auf Planenteile und eine 5-jährige Garantie auf Kunststoffteile sowie tragende Anhängerteile. Dies bezieht sich ausschließ- lich auf Material- und Fertigungsfehler, die an vorschriftsmäßig genutzten und gewarteten Anhängern auftreten. Schadhafte Kinderfahrradanhänger müssen zusammen mit dem Original-Kauf-beleg bei einem Burley-Fachhändler zur Reparatur eingereicht werden.
