Bedienungsanleitung B10
2.2
Der B10 Lautsprecher wird in insgesamt zwei unterschiedlichen Varianten angeboten. Die
Unterscheidung erfolgt in B10A (ACTIVE Ausführung) und B10P (PASSIVE Ausführung).
2.2.1
Die Standardausführung des B10 Lautsprechers ist die Variante B10A, welcher aus-
schließlich im Betriebsmodus „ACTIVE" betrieben werden kann. Dieser wird mit einer
Standardanschlussplatte ausgeliefert. Die Trennung erfolgt im DSP der Endstufe.
Die Ausführung B10P kann passiv in den Betriebsmodi „MONO" und „STEREO" sowie aktiv
mit dem zugehörigen Preset betrieben werden.
Die eingebaute Frequenzweiche (Abbildung 2.1 - Pos. 8 auf Seite 7) verfügt über drei
Wahlschalter, die im folgenden Kapitel beschrieben werden.
S1

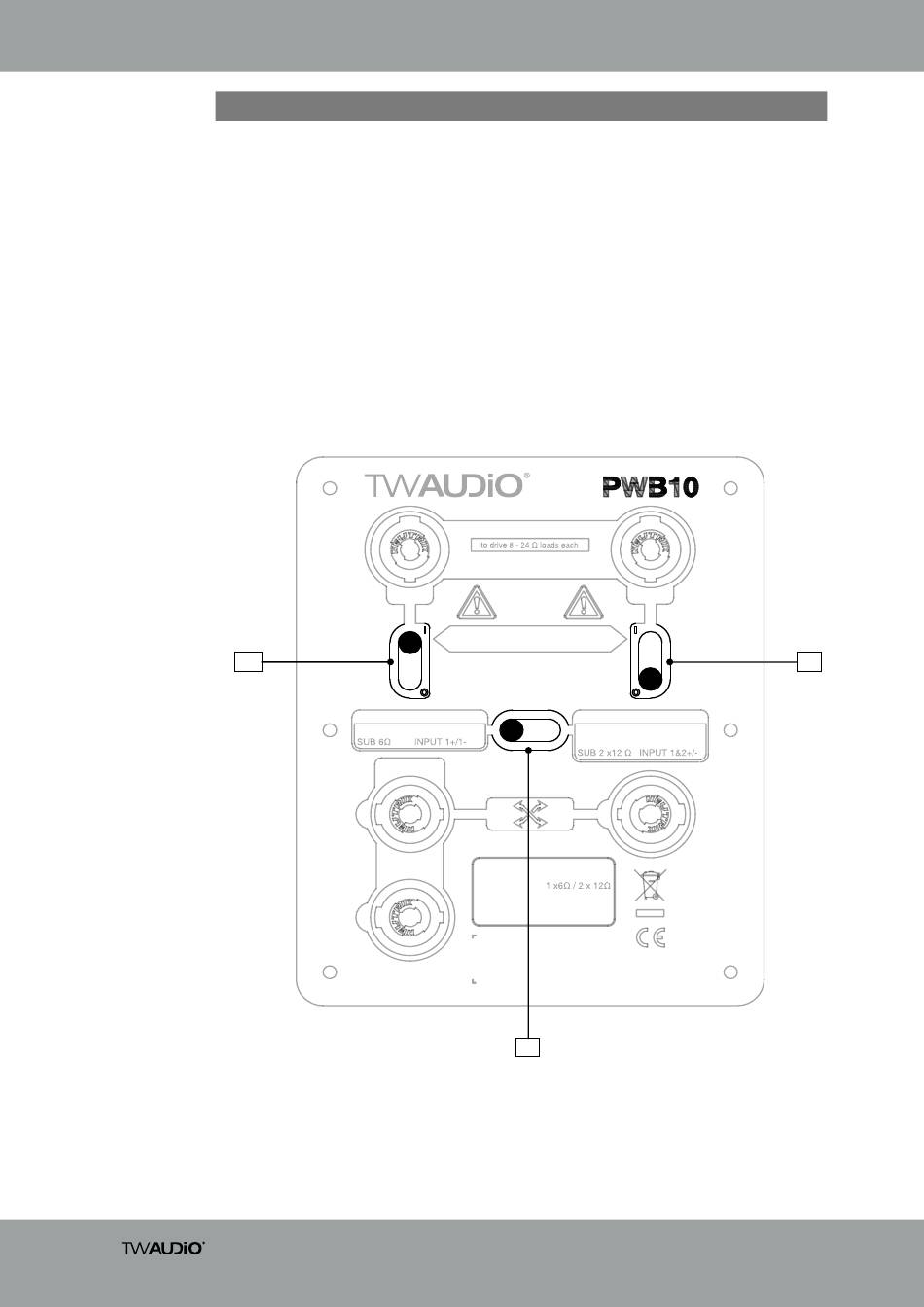

Abbildung 2.2 - Übersicht Wahlschalter
8
Varianten
Ausführung B10A / B10P
TOP A
MONO
TOP A & B
INPUT 1+/1-
INPUT
LINK
Read manual before use !
TOP OUTPUTS
Never connect these
outputs to an amplifier
Risk of
TOP B
damage
Only switch ON
with TOP connected
STEREO
TOP A
INPUT 1+/1-
TOP B
INPUT 2+/2-
1+/-
1+/-
2+/-
2+/-
NL4 pins reversed
components:
1 x 10"
prog. power:
700W
impedance:
SPL max.:
123 dB
frequency range:
40Hz - 200Hz
weight:
20.1 kg
S/N:
Made in Germany
www.twaudio.com
S3
S2
