2. Display und LEDs

2.1 Tastenfunktionen

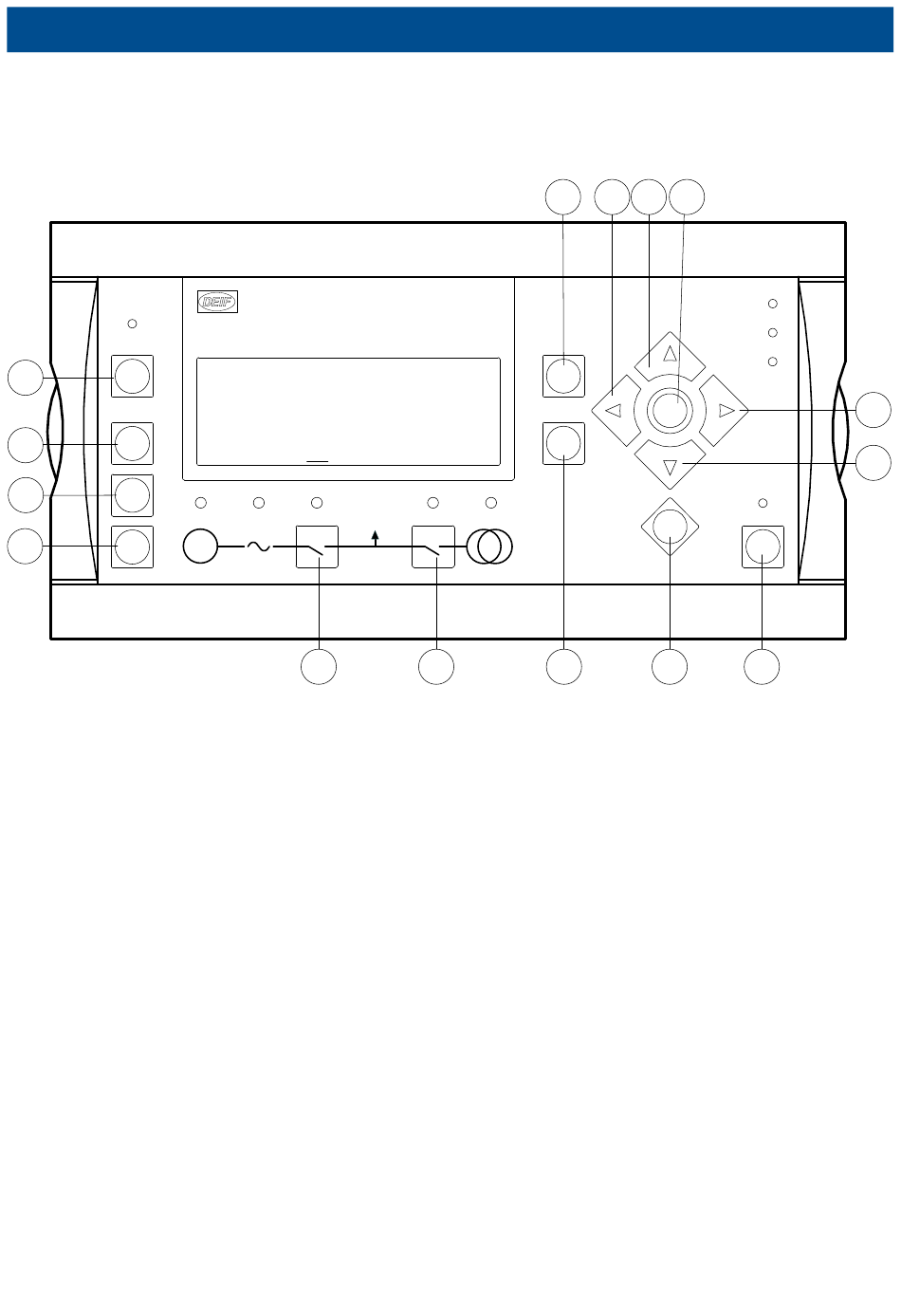

Nachstehend werden die Tastenfunktionen des Displays erklärt:
Alarm
Alarm
15
INFO
14
JUMP
13
START
12
STOP
1. Ändert die oberste Zeile (Anzeigewerte) im Setup-Menü. Sollten mehrere Displays angeschlossen sein, kann durch Halten von
mindestens zwei Sekunden das Master-Display angefordert werden. Der Wert des ausgewählten Grenzwertes wird erhöht (im
Setup-Menü). Die Generatorwerte aus der zweiten Zeile werden angezeigt.
2. Bewegt den Cursor nach rechts, zum Navigieren in den Menüs.
3. Erhöht den Einstellwert für die ausgewählte Eingabe (im Einstellmenü). Schaltet das angezeigte Fenster weiter (A1 des
Ansichtenmenüs), ändert Werte in Zeile 2 des Einstellmenüs, läuft durch die Menüs und ändert Einstellungen.
4. Verringert den Wert des ausgewählten Grenzwertes (im Setup-Menü). Zeigt die Generatorwerte aus der zweiten Zeile an.
5. Bewegt den Cursor nach rechts.
6. Verringert den Einstellwert für die ausgewählte Eingabe (im Set-up-Menü). Schaltet das angezeigte Fenster weiter (A1 des
Ansichtenmenüs), ändert Werte in Zeile 2 des Einstellmenüs, läuft durch die Menüs und ändert Einstellungen.
7. Ändert die Menüzeile (Zeile 4 im Display in die Modusauswahl.
8. Springt im Menü einen Schritt zurück (zur vorherigen Anzeige oder zum Startfenster).
9. Verschiebt die Anzeige, um die Ereignis- und Alarmliste anzuzeigen. Die Liste speichert 150 Ereignisse und Alarme. Diese
Ereignisse werden gelöscht, wenn die AGC ausgeschaltet wird.
10. Manuelle Aktivierung der Ein- und Ausschaltsequenz bei Auswahl von HALBAUTOMATIK
11. Manuelle Aktivierung der Ein- und Ausschaltsequenz bei Auswahl von HALBAUTOMATIK
12. Stoppen des Aggregats bei Auswahl von HALBAUTOMATIK oder MANUELL.
13. Starten des Aggregats bei Auswahl von HALBAUTOMATIK oder MANUELL.
14. Es wird eine bestimmte Menünummernauswahl eingegeben. Allen Einstellungen ist eine spezielle Nummer zugewiesen. Mit der
JUMP-Taste kann der Benutzer jede Einstellung auswählen und anzeigen, ohne durch die Menüs navigieren zu müssen (weiter
unten).
15. Verschiebt die Anzeige um drei untere Zeilen, um die Alarmliste anzuzeigen.
OPERATOR'S MANUAL 4189340690D DE
Automatic Gen-set Controller
AMF SEMI-AUTO
G-L1 50.0 Hz
G 0.90I PF
SETUP V1
Run
On
G
11
multi-line AGC
400V
150kW
V2 V3
On
Load
10
1 2 3 4
Self check ok
Alarm Inh.
VIEW
SEL
LOG
BACK
9 8
Power
5
6
Auto
MODE
7
