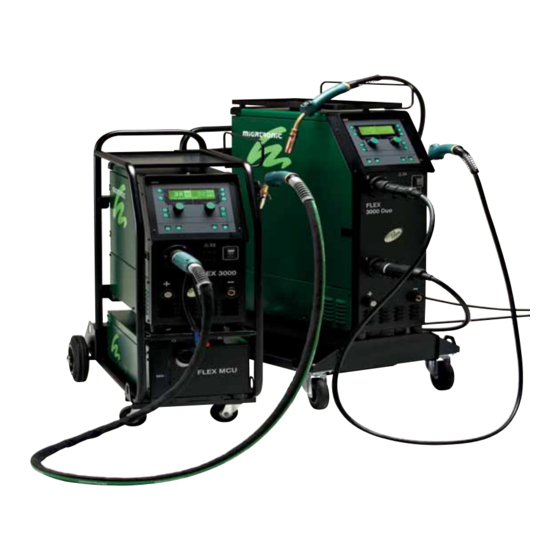

Migatronic FLEX 3000C Kurzbedienungsanleitung

Quickguide FLEX 3000C
Quickguide FLEX 3000C
Herzlichen Glückwunsch zu Ihrer neuen Schweißanlage!
Dies ist eine Kurzbedienungsanleitung "Quickguide" für die gebräuchlichsten Funktionen der FLEX 3000C. Wenn Sie
nähere Informationen oder Anweisungen benötigen, nehmen Sie doch bitte die detallierte Bedienungsanleitung zur
Hand.
Die FLEX 3000C kann bedient werden:
A) vom Hauptbedienfeld auf der Vorderseite der Maschine aus
B) vom inneren Bedienfeld beim Kartenleser in der Maschine
C) von der Fernbedienung am Handgriff des Brenners (optionales Zubehör)
Diese Kurzbedienungsanleitung "Quickguide" liefert Ihnen Informationen über das Hauptbedienfeld und das Bedienfeld
im Inneren der Maschine (beim Kartenleser).
So starten Sie Ihre FLEX 3000C:
1 Überprüfen Sie, dass die Maschine ordnungsgemäß an die Netzspannung von 3 x 400V angeschlossen ist und
schalten Sie die Maschine ein.
2 Schieben Sie die MigaCARD in den Kartenleser und warten Sie auf den Eingabevorgang.
3 Sie können die Karte im Kartenleser belassen oder herausnehmen. Die Maschine ist nun zur Programmwahl
bereit.
4 Drücken Sie die Taste B und wählen Sie das gewünschte Schweißproramm mittels des linken Reglers aus.
5 Wenn Sie ein Programm ausgewählt haben, drücken Sie zur Bestätigung abermals Taste B. Jetzt ist die
Maschine einsatzbereit.

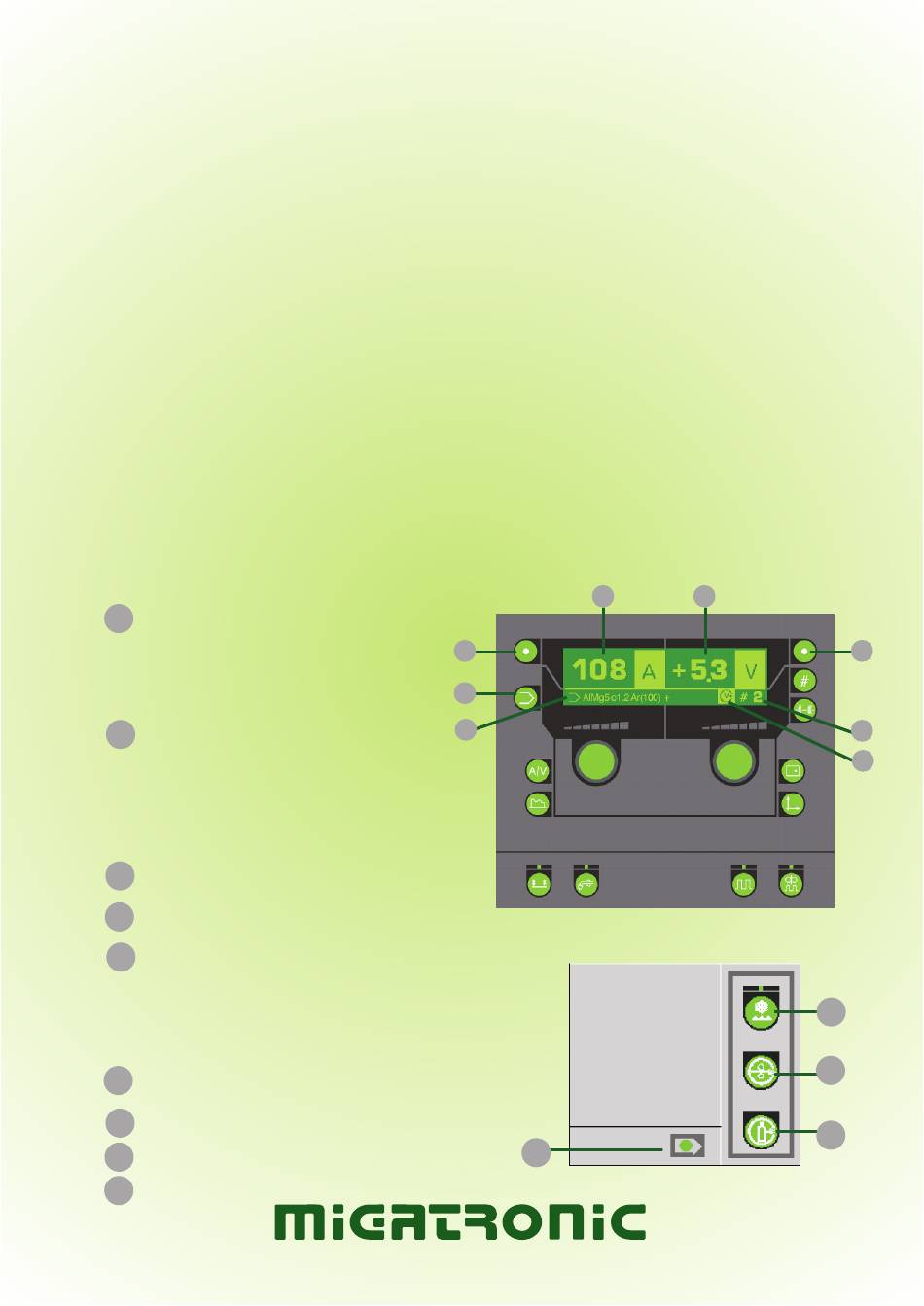

Das Hauptbedienfeld mit Displays und Tasten zur Einstellung aller notwendigen
Schweißparameter.
Displays:
Drücken Sie Taste A, um entweder den
1
Schweißstrom (A) oder die
Drahtvorschubgeschwindigkeit (m/min)
oder die Materialstärke (mm) anzeigen zu
lassen. Wenn der jeweilige Wert angezeigt
ist, kann dieser mit dem linken Regler
eingestellt bzw. angepasst werden.
2
Drücken Sie die Taste M, um sich entweder
den Trimwert "Schweißstrom im Verhältnis
zur Lichtbogenlänge, in Volt", die
eingegebene Schweißspannung (Volt), die
Lichtbogenanpassung (elektronischer
Choke/Lichtbogencharakteristik) oder
Gasfluss (=Extra-Ausrüstung) anzeigen zu
lassen.
3 Anzeige des gewählten
Schweißprogramms.
Anzeige von z.B. Spannung (V) am
4
Drahtende, Netzspannungsfehler, etc.
Anzeige der Anzahl der gewählten
5
Sequenzen, Anzeige vorhergehender
Schweißsequenzen plus Daten, oder
Anzeige der Heftschweißfunktion.
Bedienfeld am Kartenleser:
Die LED leuchtet, wenn die Karte korrekt in
1a
den Kartenleser eingeschoben wurde.
2a
Wasserkühlung ein/aus.
3a Taste Drahtvorlauf.
4a
Taste Gastest.
1
A
B
3
1a
2
M
5
4
2a
3a
4a
