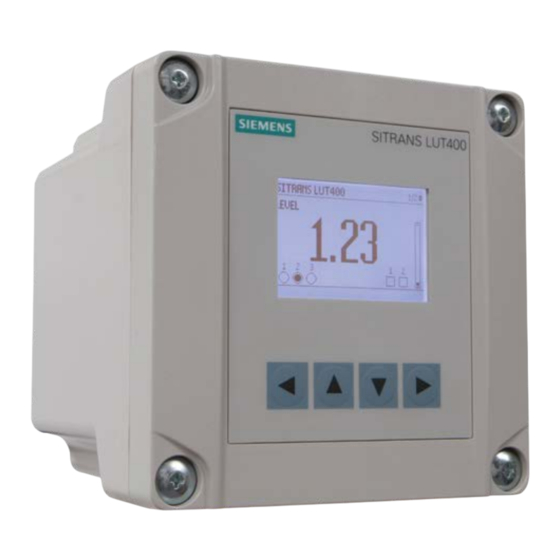

Siemens SITRANS LUT400 Betriebsanleitung
Siemens SITRANS LUT400 Betriebsanleitung

Siemens SITRANS LUT400 Betriebsanleitung

Hart
Vorschau ausblenden Andere Handbücher für SITRANS LUT400:
Inhaltsverzeichnis

Werbung

Bufferzone
The image must not touch with the Bufferzone.
Background coolgray 20%, without history
m
Ultraschall-Auswertegeräte
SITRANS LUT400 (HART)
m
Betriebsanleitung
A text area at the top is (big bar) 2-Spaltig, so the text extends upwards!
Then adjust the transparent beams according to and while holding the
8 mm distance from text.
I think this means that, if you need to add more lines of text, extend the big
bar upwards, while maintaining the proper distance from the text.
The lower pane (smal bar, Dokuklasse) must be only single-column!
Title page without blee
in RGB
Find any font sizes for the text fields in the
Panel "Paragraph styles"!
Image should come behind the
the transparency comes to the
Do not change the transparenc
Siemens Serif OT, Semibold, 36/30/26 PT, weiss
Absatzformat: 01 System 36/30/26 pt
Siemens Sans OT, Bold, 18/15/13 PT, weiss
Absatzformat: 02 Produkt 18/15/13 pt
Siemens Sans OT, Bold, 13/11 PT, weiss
Absatzformat: 03 Titel 13/11 pt
Siemens Sans OT, Bold, 13 PT, weiss
Absatzformat: 04 Dokuklasse 13 pt
Natural Blue dark CoolGray 10
Ausgabe
12/2014
Siemens Sans OT, Bold, 11/7,5 pt, w
Absatzformat: 05 Ausgabe 11/7,5 p
Siemens Sans OT, Bold, 13 PT, schw
Absatzformat: 06 SectorClaim 13 pt

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SITRANS LUT400

  • Seite 1 Background coolgray 20%, without history Image should come behind the the transparency comes to the Do not change the transparenc Siemens Serif OT, Semibold, 36/30/26 PT, weiss Absatzformat: 01 System 36/30/26 pt Ultraschall-Auswertegeräte Siemens Sans OT, Bold, 18/15/13 PT, weiss...
  • Seite 2: Haftungsausschluss

     Der Anwender ist für alle vom Anwender oder seinem Bevollmächtigten durchgeführten Änderun- gen und Reparaturen am Gerät verantwortlich.  Alle neuen Bauteile sind von Siemens Milltronics Process Instruments bereit zu stellen.  Reparieren Sie lediglich defekte Bauteile.  Defekte Bauteile dürfen nicht wiederverwendet werden.
  • Seite 3: Inhaltsverzeichnis

    DIN-Hutschienenmontage ......................15 Vorbereitung für die Kabeleinführung .................16 Bei einer Kabelverlegung im Schutzrohr (Conduit)..........16 Bei offener Kabelverlegung und Verwendung von Kabelverschraubungen..17 Anschlussraum des SITRANS LUT400 ..................17 Die Batterie ............................17 Anschluss .........................19 Sicherheitshinweise zum Anschluss ...................19 Anschluss des SITRANS LUT400 ....................20 Anschlussraum ..........................20...
  • Seite 4 Abgesetzt montierter Deckel mit Verlängerungskabel ............29 Verbindungskabel ........................30 Anschluss bei Einbau in Ex-Bereichen ..................31 Inbetriebnahme .......................33 Inbetriebnahme am Gerät .........................33 Einschalten des SITRANS LUT400 ....................33 Die Anzeige (LCD) ........................34 Anzeige im Messmodus: Normalbetrieb ..............34 Anzeige im PROGRAMMIER-Modus ................35 Tastenfunktion im Messmodus..................35 Programmieren des SITRANS LUT400 ................35...
  • Seite 5 Behälterform und Abmessungen ..................73 Kennlinien ...........................73 Alarme ..............................76 Füllstand .............................76 In-Band-/Außer-Band-Alarm ....................77 Temperatur ..........................78 Schaltalarm (Digitaleingang) ....................78 Fail-safe-Fehleralarm .......................79 Durchflussmenge ........................79 Pumpensteuerung ..........................79 Pumpensteuerung, Optionen ....................80 Pumpensteuerung, Algorithmen.................. 80 Einstellung Gruppe zum Abpumpen (Pumpenschacht) ...........80 Weitere Algorithmen zur Pumpensteuerung ..............82 Einstellung Gruppe zum Vollpumpen (Behälter) ..............85 Pumpensteuerung Regelungsbetrieb ..................87 Weitere Funktionen zur Pumpensteuerung ...............87...
  • Seite 6 Fail-safe (Fehlersicherheit) und Simulation............122 HART-Status........................122 Simulationsablauf......................122 Applikationstest ........................123 SITRANS LUT400 Kommunikationssysteme ................124 LUT400 Kommunikation (HART) ...................124 HART-Version........................ 124 Burst-Modus ......................... 125 HART-Multidrop-Modus ..................... 125 SIMATIC PDM....................... 125 HART Electronic Device Description (EDD) ............125 HART-Status........................125 LUT400 Kommunikationsanschlüsse ..................125 Konfiguration der Kommunikations-Ports .................126...
  • Seite 7 Wert der Fail-safe-Zeit erhöhen................245 Installation eines Sensors mit schmalerem Schallkegel........245 Feststehender Anzeigewert ......................245 Störungen im Schallkegel .....................245 Montagestutzen ........................245 Einstellen des SITRANS LUT400 zum Ausblenden des Störechos ......246 Falschanzeige ............................246 Verschiedene Falschanzeigen .....................246 Flüssigkeitsspritzer .........................246 Einstellung Echoalgorithmus ....................246 Ausschwingeffekt des Sensors .....................247...
  • Seite 8 Modus Kurveneinstellung und Autom. Störechoausblendung......260 Messbereich ..........................261 Reaktionszeit ..........................262 Dämpfung........................262 Analogausgang ..........................263 mA Betriebsart (2.5.1.) ......................263 Echoverlust (LOE) ........................263 Fehlersicherheit (Fail-safe) ..................263 Abstandsberechnung ........................264 Schallgeschwindigkeit ......................264 Volumenberechnung ........................265 Pumpensummierer ...........................266 Ein-/Aus-Korrektur ........................266 Durchflussberechnung ........................267 Methode der Durchflussberechnung .................268 Datenaufzeichnung .........................269 Anhang B - Zertifikate und Support ................271 Zertifikate ............................271...
  • Seite 9: Einleitung

    SITRANS LUT400 zu gewährleisten. • Diese Betriebsanleitung bezieht sich ausschließlich auf das SITRANS LUT400. Mit Hilfe der vorliegenden Anleitung können Sie Ihren SITRANS LUT400 optimal einstel- len. Für Vorschläge und Bemerkungen zu Inhalt, Aufbau und Verfügbarkeit des Gerä- tehandbuchs sind wir jederzeit offen. Bitte richten Sie Ihre Kommentare an techpubs.smpi@siemens.com.
  • Seite 10: Änderungshistorie

    Fehler bei der absoluten Durchflussberechnung für exponentiale Messbauwerke behoben. • Sprachen russisch, portugiesisch und italienisch 1.01.01 1. Februar 2014 hinzugefügt. • Vom Benutzer änderbares Passwort und Datenlog- 1.02.00 1. Dezember 2014 Option 'First In, First Out' hinzugefügt. Seite 2 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 11: Sicherheitshinweise

    (Gerätehandbuch). VORSICHT: Bitte vor der Bedienung der elektronischen Bauteile innerhalb des Anschlussraums die Sicherheits- vorschriften bezüglich elektrostatischer Ladungen beachten. Dieses Symbol wird verwendet, wenn sich kein entsprechendes Vorsichtssymbol auf dem Produkt befindet. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 3...
  • Seite 12: Fcc-Konformität

    Nur für Installationen in den USA: Richtlinien der FCC (Federal Communications Commission) WARNUNG: Durch Änderungen oder Modifikationen, die nicht aus- drücklich von Siemens genehmigt wurden, kann die Berechtigung für den Betrieb dieses Geräts erlöschen. Hinweise: • Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse A, gemäß...
  • Seite 13 Prüf- und Messverfahren - Prüfung der Störfestigkeit EN 61000-4-8:2010 gegen Magnetfelder mit energietechnischen Fre- quenzen. Elektromagnetische Verträglichkeit (EMV) Teil 4-11: Prüf- und Messverfahren - Prüfungen der Störfestig- EN61000-4-11: 2004 keit gegen Spannungseinbrüche, Kurzzeitunterbre- chungen und Spannungsschwankungen. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 5...
  • Seite 14 Notizen Seite 6 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 15: Beschreibung

    Gerinnen. Sie sind mit allen Ultraschall-Sensoren der EchoMax®-Baureihe kompatibel. Sie arbei- ten in einem Messbereich von 0,3 bis 60 Metern (je nach Sensor). SITRANS LUT400 besitzt ein Local User Interface (LUI, lokale Benutzeroberfläche) mit menügeführter Pro- grammierung und verschiedenen Assistenten für eine einfache Inbetriebnahme. LUT400 integriert außerdem die neue Generation der Sonic Intelligence®.
  • Seite 16: Ausführung

    Pumpenbetrieb während Hochtarifzeiten zu minimieren • Steckbare Klemmleisten für einfachen Anschluss Ausführung SITRANS LUT400 steht in drei verschiedenen Varianten zur Verfügung, je nach Anwen- dung, Leistungsgrad und erforderlicher Funktionalität: • Auswertegerät SITRANS LUT420 Füllstand - Füllstand- oder Volumenmessung, ein- fache Funktionen zur Pumpensteuerung und Messdatenaufzeichnung •...
  • Seite 17: Einbau Und Montage

    Einbauorte Empfehlung • Umgebungstemperatur immer zwischen -20 ... +50 °C (-4 ... +122 °F) • Anzeigefenster des SITRANS LUT400 in Schulterhöhe, es sei denn, die Kommunika- tion erfolgt hauptsächlich ferngesteuert (SCADA-System) • Einfacher Zugriff auf Bedientasten ist gegeben • Minimale Kabellängen erforderlich •...
  • Seite 18: Montageanweisungen

    Feldgehäuse oder Schalttafeleinbau Im Lieferumfang aller Konfigurationen des SITRANS LUT400 ist eine Montageplatte ent- halten. SITRANS LUT400 bietet zur Auswahl: einen Deckel mit Local User Interface (LUI- Anzeige), ein abgesetztes Display für den Schalttafeleinbau oder einen Blinddeckel. Die Ausführung zum Schalttafeleinbau ist sowohl mit LUI-Anzeige oder Blinddeckel verfüg- bar.
  • Seite 19: Wandmontage Des Gehäuses

    Gleichen Sie die Langlöcher auf der Rückseite des Geräts mit den Clips auf der Montageplatte ab. Drücken Sie den LUT400 bündig gegen die Montageplatte und schieben Sie ihn nach unten, bis er fest sitzt. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 11...
  • Seite 20: Abgesetzt Montierter Deckel

    Display 4 Befestigungsteile für den Schalttafeleinbau Verlängerungskabel mitgeliefert SITRANS LUT400 SITRANS LUT400, Abmessungen Eine detaillierte Maßzeichnung finden Sie auf Seite Maße des Ausschnitts (für abgesetzten Schalttafeleinbau) Seite 255 und auf Seite 256. Seite 12 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 21: Rohrmontage

    IP65 des abgesetzt montierten Deckels zu erhalten. Rohrmontage Montageplatte U-Bügel Rohr- schelle Gehäuse mit Display-Modul Rohr Hinweis: Befestigungsteile für die Rohrmontage sind nicht enthalten. SITRANS LUT400, Abmessungen Eine detaillierte Maßzeichnung finden Sie unter Seite 255. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 13...
  • Seite 22: Gehäuseeinbau

    U-Bügel: Maximal: 3" Rohrgröße mit M8- oder 3/8"-Gewinde Minimal: 3/4" Rohrgröße mit M6- oder 1/4"-Gewinde • Sechskantmuttern: M6 oder 1/4" bis M8 oder 3/8" • Scheibe: Maximal: 16 mm oder 13/16" Außendurchmesser. Seite 14 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 23: Din-Hutschienenmontage

    • Empfohlene Maße der DIN-Hutschiene: TH 35-7,5 oder TH 35-15 nach IEC 60715. • Die Hutschiene MUSS das viermalige Gewicht des SITRANS LUT400 tragen können. Gehäuse ausbauen Bringen Sie von der Gerätevorderseite aus einen Schraubendreher im Schlitz unter- halb der Hutschienenführung an und stemmen Sie ihn nach unten. Dadurch wird die Führung vom Unterteil der Hutschiene gelöst.
  • Seite 24: Vorbereitung Für Die Kabeleinführung

    Bringen Sie den Gehäusedeckel wieder an und ziehen Sie die Schrauben fest. SITRANS LUT400 Kabeleinführungen Ausschlag- Nut für Schraubendreher öffnung (3 x) (x 3) SITRANS LUT400, Abmessungen Eine detaillierte Maßzeichnung finden Sie unter Seite 255. Seite 16 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 25: Bei Offener Kabelverlegung Und Verwendung Von Kabelverschraubungen

    Display-Kabel Anschluss Die Batterie Eine Batterie ist im Lieferumfang des SITRANS LUT400 enthalten. Die Batterie (BR2032) hat eine voraussichtliche Lebensdauer von 10 Jahren. Sie wird von der Umgebungstem- peratur beeinflusst. Bei einem Spannungsverlust des LUT400 hält die Batterie den Betrieb der Echtzeituhr des Geräts aufrecht, bis die Spannung wieder hergestellt ist.
  • Seite 26 Notizen Seite 18 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 27: Anschluss

    Sensor Siemens Temperaturfühler TS-3 HART FC375/475 oder Computer mit SIMATIC PDM, AMS Device Manager, FDT, oder Webbrowser Alarm, Pumpe oder Steuergerät des Kunden Kundengerät mit Digitalausgang Anzeige, SPS, Schreiber oder anderes Steuergerät A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 19...
  • Seite 28: Anschluss Des Sitrans Lut400

    Gerät oder an angeschlossenen externen Betriebsmitteln kommen. Empfohlenes Drehmoment an den Klemmschrauben: Hinweis: • 0,56 - 0,79 N m • 5 - 7 in-lbs Die Schrauben dürfen nicht zu fest angezogen werden. Seite 20 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 29: Versorgungsspannung

    Ausgang verfügt. Alle Feldanschlüsse müssen applikationsgerecht isoliert sein. Wichtig! Vor dem ersten Anlegen der Stromversorgung an den SITRANS LUT400 muss sicher- gestellt sein, dass angeschlossene Alarm-/Steuergeräte ausgeschaltet sind. Vor deren Inbetriebnahme muss eine einwandfreie Funktion des Messsystems gewähr- leistet sein.
  • Seite 30: Wechselstrom (Ac)

    SITRANS LUT400 steht als AC- oder DC-Ausführung zur Verfügung. Gleichstrom (DC) Wechselstrom (AC) INPUT INPUT POWER POWER L2/N 100 - 230 V 10 - 32 V AC: AC 100-230 V ± 15%, 50/60 Hz, 36 VA (10W) DC: DC 10-32 V, 10W Hinweis: Prüfen Sie, dass das Gerät sicher geerdet ist.
  • Seite 31: Ultraschall-Sensoren

    Spannung an. Hinweise: • Aufgrund der hohen Spannung, die auf die Abschirmung des Koaxialkabels übertragen wird, ist der SITRANS LUT400 nicht direkt mit Koaxialkabel zu ver- binden • Schließen Sie den Schirm des LUT400 und den weißen Draht getrennt an, nicht an den gleichen Klemmen •...
  • Seite 32: Relais

    0.25 A, 250 V TO OTHER 100 - 230V SLOW BLOW SIEMENS UNIT TO TRANSDUCER RELAYS mA OUT/HART BATTERY BR2032 DISPLAY RLY 1 RLY 2 RLY 3 SERVICE 4 ... 20 mA HART- USB-Kabelanschluss Anschluss Seite 24 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 33: Anschluss Über Usb

    Hinweise: Verlängerungskabel • Verwenden Sie kein USB- mit dem SITRANS LUT400. Dies könnte die Datenaufzeichnung behindern, selbst nachdem das Verlängerungska- bel abgetrennt wurde. (Sollte versehentlich ein USB-Verlängerungskabel verwen- det werden, ist ein Neustart des Geräts erforderlich, damit die Datenaufzeichnung wieder beginnt.)
  • Seite 34: Anschluss Hart

    2. Der Nominalwert für den HART-Widerstand beträgt 250 Ohm. Weitere Informationen finden Sie Working with HART unter Applikationsbeispiele , zum Download auf der Produktseite unserer Web- site verfügbar. Gehen Sie zu: www.siemens.de/sitransLUT400 unter Mehr Informationen und klicken Sie auf Applikationsbeispiele. Seite 26 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG...
  • Seite 35: Synchronisation

    • Verbinden Sie die SYNC-Klemmen aller Geräte untereinander. • Bis zu 16 Siemens Geräte können synchronisiert werden. Nähere Angaben oder Unterstützung erhalten Sie von Siemens oder Ihrem lokalen Ver- trieb. Gehen Sie zu: www.siemens.de/prozessautomatisierung. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG...
  • Seite 36: Digitaleingänge

    Digitaleingänge SITRANS LUT400 arbeitet mit einer 24V Vorspannung (Klemme 10) zum Einsatz mit den Digitaleingängen (diskreten Eingängen), bzw. die Digitaleingänge können verdrahtet wer- den, um eine externe Spannung zu verwenden. DISCRETE INPUTS SYNC Digitaleingänge, die mit interner Versorgung verwendet werden...
  • Seite 37: Abgesetzt Montierter Deckel Mit Verlängerungskabel

    (Bei Bedarf kann das zweite Verlängerungskabel am Ende des ersten Verlänge- rungskabels angehängt werden.) Führen Sie das lose Ende des Verlängerungskabels durch die Kabeleinführung am Blinddeckel. Schließen Sie das Verlängerungskabel an das Display-Kabel am abgesetzt montier- ten Deckel. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 29...
  • Seite 38: Verbindungskabel

    Für eine Verlängerung von 5 Metern können zwei Kabel verbunden werden. Es wird empfohlen, das freiliegende Verlängerungskabel entlang einer Hinweis: Wand zu befestigen, oder in einem Schutzrohr (Conduit) zu verlegen, um bei unbe- absichtigter Belastung eine Beschädigung des Geräts zu vermeiden. Seite 30 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 39: Anschluss Bei Einbau In Ex-Bereichen

    Assembled in Canada with domestic and imported parts Assembled in Canada with domestic and imported parts Die Anschlusszeichnung CSA Class I, Div 2 Nr. A5E03936871 steht auf der Produktseite unserer Website zum Download zur Verfügung: www.siemens.de/sitransLUT400. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG...
  • Seite 40 Notizen Seite 32 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 41: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme am Gerät SITRANS LUT400 ist bedienerfreundlich und lässt sich mit zahlreichen Assistenten und menügeführten Parametern schnell in Betrieb nehmen. Die Parameter können mit dem LCD und den Bedientasten, auch Local User Interface (LUI, lokale Benutzeroberfläche) genannt, am Gerät geändert werden.
  • Seite 42: Die Anzeige (Lcd)

    Schalten Sie das Gerät ein. SITRANS LUT400 startet automatisch im Messmodus. Auf dem Display erscheint zuerst das Siemens-Logo und anschließend die aktuelle Firmware-Version des LUI. Gleichzeitig wird der erste Messwert verarbeitet. Bei der ersten Gerätekonfiguration werden Sie aufgefordert, eine Sprache zu wäh- len (Englisch, Deutsch, Französisch, Spanisch, Chinesisch, Italienisch, Portugiesisch...
  • Seite 43: Anzeige Im Programmier-Modus

    Die Parameter und Betriebsbedingungen können entsprechend Ihrer Anwendung einge- Betrieb über SIMATIC PDM 6 stellt werden. (Angaben zum Fernzugriff finden Sie unter (HART) Betrieb über AMS Device Manager (HART) auf Seite 127 oder auf Seite 131.) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 35...
  • Seite 44: Aktivieren

    Para- oder UNTEN Parameter meter blättern. Aufruf des ersten Parameters im Menü gewählten Menü, oder nächstes RECHTS-Pfeil Menü öffnen. Parameter Aufruf des Bearbeitungsmodus. Menü oder LINKS-Pfeil Aufruf übergeordnetes Menü. Parameter Seite 36 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 45: Einen Numerischen Wert Ändern

    Tastenfunktionen im Bearbeitungsmodus Taste Name Funktion Optionsauswahl Blättert auf den Eintrag. Pfeil nach OBEN oder Alphanumeri- - Erhöht oder vermindert Zahlen UNTEN sche Bearbei- - Schaltet das Vorzeichen um (plus und minus) tung A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 37...
  • Seite 46: Schnellstartassistenten

    Enter-Zeichen befindet Schnellstartassistenten Ein Assistent sieht ein einfaches Schnellstart-Verfahren vor, um Ihr Gerät schrittweise für eine grundlegende Anwendung zu konfigurieren. Um den SITRANS LUT400 für Füllstand-, Volumen- (Standard-Behälterformen) oder Durchflussapplikationen zu konfigurieren, verwen- Schnellstartassistenten über LUI den Sie die in diesem Kapitel beschriebenen auf Seite 38.
  • Seite 47: Quick Start (Schnellstart)

    , um XCT-12 die Änderung zu speichern, gefolgt vom Pfeil nach UNTEN , um fortzufahren. Sie können jederzeit den Pfeil nach OBEN drücken, um zurückzufahren, oder den LINKS-Pfeil , um den Assistenten abzubrechen. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 39...
  • Seite 48 KEIN SENSOR, XRS-5, XPS-10, XPS-15, XCT-8, XCT-12, XPS-30, XPS-40, XLT-30, XLT-60, STH Optionen Voreinstellung: KEIN SENSOR Betriebsart Einstellung der für die Applikation erforderlichen Messart (und des entsprechenden mA Ausgangs). Sensor-Bezugspunkt Oberer Kalibrierungspunkt Abstand Leerraum Füllstand Unterer Kalibrierungspunkt Endbereich Seite 40 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 49 Für dieses Beispiel werden alle Werte in Metern (m) angenommen. Hinweis: Oberer Kalibrierungspunkt Abstand vom Sensor-Bezugspunkt zum Oberen Kalibrierungspunkt; entspricht in der Regel dem Vollpunkt des Prozesses. Bereich: 0,000 ... 60,000 Wert Voreinstellung: 0,000 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 41...
  • Seite 50 Um Schnellstart-Werte an das Gerät zu übertragen und in das Menü der Program- mierung zurückzukehren, drücken Sie den Pfeil nach UNTEN (Fertigstellen). Drü- cken Sie daraufhin dreimal den LINKS-Pfeil , um in den Messmodus zurückzu- kehren. Seite 42 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 51 (unterschiedlich je nach Behälter) - Behälterform - Maß A - Einheiten - Maß L - Oberer Kalibrierungspunkt - Unterer Kalibrierungspunkt - Reaktionszeit Einstellung Assistent Volumen Behältervolumen beendet - Volumeneinheiten - Maximales Volumen A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 43...
  • Seite 52 Dieser Parameter wird nur angezeigt, wenn TEMPERATURVORGABE in Temperatur- messung gewählt ist. Behälterform Definiert die Behälterform und ermöglicht dem SITRANS LUT400 eine Volumenberech- nung anstelle einer Füllstandberechnung. Bei der Auswahl OHNE erfolgt keine Volumen- berechnung. Wählen Sie die Behälterform, die dem zu messenden Behälter entspricht.
  • Seite 53 Boden oder flachen Schrägboden. Bereich: 0,000 ... 99,999 Wert Voreinstellung: 0,000 Maß L Länge des zylinderförmigen Teils eines liegenden Behälters mit Parabolenden. Bereich: 0,000 ... 99,999 Wert Voreinstellung: 0,000 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 45...
  • Seite 54 Um Schnellstart-Werte an das Gerät zu übertragen und in das Menü der Program- mierung zurückzukehren, drücken Sie den Pfeil nach UNTEN (Fertigstellen). Drü- cken Sie daraufhin dreimal den LINKS-Pfeil , um in den Messmodus zurückzukehren. Seite 46 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 55 - Max. Überfallhöhe - Offset Nullpunkt Überfallhöhe - Gerinneabmessung 2 - Einheiten Durchflussmenge - Gerinneabmessung 3 - Gerinneabmessung 4 - Maximaler Durchfluss bei 20 mA - Dezimalstellen Durchflussmenge - Min. Mengenunterdrückung Durchfluss A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 47...
  • Seite 56 Messbauwerk nur über HART-Softwaretools (SIMATIC PDM, AMS, FC375/475) auf AUS (keine Berechnung) oder Linearisierung (Q/H-KENNLINIE (MENGE/HÖHE)) programmiert werden. Methode der Durchflussberechnung Bestimmt die Methode für die Durchflussberechnung. ABSOLUT, RATIOMETRISCH Optionen Voreinstellung: ABSOLUT Seite 48 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 57 Voreinstellung: LANGSAM (0, 1 M/MIN) Die Einstellung sollte die max. Geschwindigkeit beim Befüllen oder Entleeren (es gilt der größere Wert) leicht übersteigen. Niedrigere Werte ergeben eine höhere Genau- igkeit, während höhere Werte schnellere Füllstandschwankungen berücksichtigen können. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 49...
  • Seite 58 Das Durchflussgefälle wird in der Durchflussberechnungsformel eingesetzt. Bereich: -999,000 ... 9999,000 Wert Voreinstellung: 0,000 Rauhigkeitskoeffizient (MESSBAUWERK = ROHRPROFIL) Der Durchfluss-Rauhigkeitskoeffizient wird in der Durchflussberechnungsformel ein- gesetzt. Bereich: -999,000 ... 9999,000 Wert Voreinstellung: 0,000 Seite 50 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 59 2. 1 5.4.6. Gerinneabmessung 2 SOHLSCHWELLENBREITE B ( 2. 1 5.4.7. Gerinneabmessung 3 SOHLSCHWELLENHÖHE P ( Rechteckiges Wehr eingeengt 2. 1 5.4.5. Gerinneabmessung 1 SOHLSCHWELLENBREITE B ( Rohrprofil 2. 1 5.4.5. Gerinneabmessung 1 ROHRINNENDURCHMESSER D ( A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 51...
  • Seite 60: Wert Voreinstellung

    KEINE STELLEN, 1 STELLE, 2 STELLEN, 3 STELLEN Optionen Voreinstellung: KEINE STELLEN Min. Mengenunterdrückung Durchfluss Bei Überfallhöhen am oder unterhalb des Minimalwerts erfolgt keine Summierung. Bereich: 0,000 ... 60,000 Wert Voreinstellung: 0,000 Seite 52 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 61 , um in den Messmodus zurückzukehren. Hinweis: Für eine optimale Genauigkeit ist es sehr empfehlenswert, nach Been- Autom. Nullpunktkorrektur Überfallhöhe den des Assistenten eine durchzuführen. 2. 1 5.2. Autom. Nullpunktkorrektur Überfallhöhe Siehe auf Seite 191. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 53...
  • Seite 62 Wenn Relais Pumpe 1 = RELAIS 2, dann ist Relais Pumpe 2 = RELAIS 3 Optionen (nur Wenn Relais Pumpe 1 = RELAIS 3, dann ist Relais Pumpe 2 = RELAIS 2 zur Ansicht) Seite 54 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 63 Wert Voreinstellung: 0 Verwenden Sie die Voreinstellung für neue Pumpen, oder für bestehende Pumpen mit kumulierter Betriebsdauer. (Dieser Parameter wird nur angezeigt, wenn ein Algo- rithmus Nutzungsverhältnis in Modus Pumpensteuerung gewählt wurde.) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 55...
  • Seite 64 Um Werte an das Gerät zu übertragen und in das Menü der Programmierung zurück- zukehren, drücken Sie den Pfeil nach UNTEN (Fertigstellen). Drücken Sie dar- aufhin zweimal den LINKS-Pfeil , um in den Messmodus zurückzukehren. Seite 56 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 65: Anforderung Eines Echoprofils

    Zur Rückkehr auf das vorige Menü wählen Sie Beenden und drücken Sie den RECHTS-Pfeil Geräteadresse Die Einstellung einer Geräteadresse ist für den lokalen Betrieb nicht erforderlich, muss aber bei Konfiguration des SITRANS LUT400 zum Einsatz in einem HART-Netzwerk erfol- Geräteadresse 4. 1 . gen. Siehe auf Seite 217.
  • Seite 66: Anwendungsbeispiele

    Wochen zum Entleeren. Befüllgeschwindigkeit = Unt. Kal-pkt – Ob. Kal-pkt) / schnellste von Befüll- oder Entleerzeit = (15,5 m – 1 m) / 180 min. = 14,5 m /180 min. = 0,08 m/min. Seite 58 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 67: Applikationsbeispiel Durchfluss

    Die Parshallrinne ist ein exponentiales Messbauwerk. Im Datenblatt des Herstellers ist daher ein Durchflussexponent im Wert von 1,522 aufgeführt. SITRANS LUT400 und der Ultraschall-Sensor XRS-5 wurden in einer Höhe von 1,6 m über dem Kanal installiert, neben dem externen Temperaturfühler TS-3.
  • Seite 68: Ersteinstellung Des Geräts

    Durchflussmenge erreicht. So werden Min. Mengenunterdrückung 0,00 Durchflussmengen nicht berücksichtigt, sobald Durchfluss die Überfallhöhe an den ineffektiven Punkt des Messbauwerks gelangt. Für Nennwerte, siehe Datenblätter des Messbauwerks. Fahren Sie mit der Alarmeinstellung unten fort. Seite 60 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 69 Relais 1 dem Fail-safe-Alarm (2.11.4.5.) zugeordnet wurde. Voreinstellung für die Steuerrelaisfunktion ist Schließer. In diesem Beispiel ist die Spule von Relaislogik (2. 1 1.4.6.) Schließer Relais 2 normal offen und schließt 0,2 Sekunden lang. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 61...
  • Seite 70 Notizen Seite 62 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 71: Allgemeiner Betrieb

    Allgemeiner Betrieb In diesem Kapitel finden Sie Angaben zum allgemeinen Betrieb und den Funktionalitäten des SITRANS LUT400. Anweisungen zur Bedienung des LCD und der Bedientasten finden Sie Die Anzeige (LCD) unter auf Seite 34. Start der Messung SITRANS LUT400 ist ein Einkanal-Messgerät. Das Gerät startet im Modus FÜLLSTAND mit der Voreinstellung 'kein Sensor' und einem Unteren Kalibrierungspunkt von 60 Metern.
  • Seite 72: Relais

    Relais dienen der Steuerung externer Geräte, wie Pumpen oder Alarme. Der SITRANS LUT400 bietet umfassende Steuer- und Alarmfunktionen (siehe Beschreibung unten). Allgemeines SITRANS LUT400 bietet drei Relais. Jedes Relais kann frei einer Funktion zugeordnet werden (für Alarme: einer oder mehreren Funktionen) und besitzt ein entsprechendes Zustandssymbol auf der Anzeige.
  • Seite 73: Relaisfunktion

    Schaltpunkt - EIN-/AUS Liegt der EIN-Schaltpunkt höher als der AUS-Schaltpunkt, so dient das Relais zur: • Steuerung Abpumpen Liegt der EIN-Schaltpunkt unterhalb des AUS-Schaltpunkts, so dient das Relais zur: • Steuerung Vollpumpen A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 65...
  • Seite 74: Sonstige

    Start), bis die Fail-safe-Bedingung geklärt ist. Verschiedene Relais Externes Summiererrelais Ist der externe Summierer gerade dabei, Volumen aufzuzeichnen (d.h. das Relais schaltet), wenn eine Fail-safe-Bedingung auftritt, dann wird der laufenden Schaltreihe ermöglicht, zum Ende zu kommen. Seite 66 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 75: Relaiszustände

    Beschreibung oben). Das periodische Time-Out-Schalten wird im Fail-safe ebenfalls fort- gesetzt. Kommunikationsrelais Über Kommunikation (HART) gesteuerte Relais werden nicht von einer Fail-safe-Bedingung beeinflusst. Relaiszustände Die Relais des SITRANS LUT400 sind programmierbar, und ermöglichen die Ausführung zahlreicher Steuerfunktionen. Relaistypen Relais 1 – Wechsler Relais 2,3 – Schließkontakt Relais-Ausgangslogik Beeinflusst die Relaisreaktion.
  • Seite 76 2. 1 1.2. Relais Uhrzeit 2. 1 1. Weitere 2. 1 1.2.3. Relaisschließzeit Steuerfunktionen 2. 1 1.3. Externer Summierer 2. 1 1.3.3. Relaisschließzeit 2. 1 1.4.3. Intervall 2. 1 1.4. Externer Probenehmer 2. 1 1.4.4. Relaisschließzeit Seite 68 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 77: Relaissteuerung Durch Hart-Kommunikation

    Angaben zur Konfiguration von HART-gesteuerten Relais erhalten Sie von Ihrem Siemens Ansprechpartner. Digitaleingänge SITRANS LUT400 besitzt zwei digitale Eingänge zum Auslösen bzw. Ändern der Art, wie Geräte vom SITRANS LUT400 gesteuert werden. Eine Füllstandsicherung, ein Pumpen- Regelungsbetrieb oder Schaltalarm (DE) kann mit Digitaleingängen konfiguriert werden, und die Logik der Digitaleingänge kann bei Bedarf umgekehrt werden.
  • Seite 78: Bedingungen Für Die Füllstandsicherung

    Pumpen- und anderen Steuerfunktionen, wie z. B. Füllstandalarmen, auch während der Füllstandsicherungsbedingung aktiv zu sein. Pumpen-Regelungsbetrieb Digitaleingänge können verwendet werden, um dem SITRANS LUT400 Pumpendaten zu liefern. Damit werden Aktionen bestimmt, die ausgelöst werden, wenn sich eine Pumpe in einem Fehlerzustand befindet.
  • Seite 79: Logik Digitaleingang

    Logik Digitaleingang Die Digitaleingangslogik beeinflusst das Verhalten des Digitaleingangs. Der Normalzu- stand entspricht dem Standardbetrieb, in dem der SITRANS LUT400 den Materialfüll- stand misst und die Pumpen steuert. Die Kontakte des Signalgeräts, das mit den Digitaleingängen verbunden ist, können Schließer oder Öffner sein.
  • Seite 80: Ma Steuerung

    Füllstandanzeigewert die mA Sollwerte unter-/überschreitet. Überprüfung des mA Bereichs Zur Prüfung, ob das externe Gerät imstande ist, den gesamten, vom SITRANS LUT400 gesen- deten 4 bis 20 mA Bereich nachzuverfolgen. Folgen Sie den Schritten unten, wenn sich die mA 2.5.8.
  • Seite 81: Volumen

    Kennlinie zu programmieren. Erstellen Sie ein Diagramm Volumen/Höhe. Dies wird üblicherweise vom Tankher- steller geliefert. Bei einer Behälterform nach Maß sind allerdings komplette Zeich- nungen und präzise Abmessungen notwendig. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 73...
  • Seite 82 Füllstand 5 Füllstand 6 Füllstand 7 Definition der Stützpunkte Füllstand, an Füllstand 8 denen das Volumen bekannt ist. Füllstand 9 Füllstand 10 Füllstand 11 Füllstand 12 Füllstand 13 Füllstand 14 Füllstand 15 Seite 74 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 83: Beschreibung

    Volumen 12 gekrümmte Annäherung Volumen 13 10,9 Volumen 14 13,0 Bei einer linearen Annäherung wird ein Volumen 15 15,0 Linearalgorithmus und bei einer gekrümm- ten Annäherung wird ein kubischer Spline- Algorithmus verwendet. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 75...
  • Seite 84: Alarme

    Um Relais 3 einem Max. Füllstandalarm zuzuweisen, der sich auslöst, wenn der Füllstand über 10 m ansteigt: 2.8.1.1. Aktivieren Aktivieren des Max. Füllstandalarms (Einstellung = Aktiviert) 2.8.1.2. Oberer Füllstandwert EIN Einstellung = 10 m Seite 76 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 85: In-Band-/Außer-Band-Alarm

    Der Alarm, der Relais 3 zugeordnet ist, wird ausgelöst, wenn sich der Füllstand außerhalb des Bereichs von 0,3 bis 1,3 m befindet • Alarmreset unter 1,30 m oder über 0,30 m 2.8.5.5. Alarmzustand kann der aktuelle Zustand des Außer-Band-Füllstandalarms ange- zeigt werden. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 77...
  • Seite 86: Temperatur

    Aktivieren des Schaltalarms (Digitaleingang) (Einstellung Aktiviert) 2.8.3.2. Diskreter Eingang, Nummer Einstellung 2.8.3.3. Diskreter Eingang, Zustand Stellen Sie auf EIN. 2.8.3.4. Zugewiesenes Relais Einstellung auf Relais 3. 2.8.3.5. Alarmzustand kann der aktuelle Zustand des Schaltalarms angezeigt werden. Seite 78 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 87: Fail-Safe-Fehleralarm

    Einstellung 2.8.10.4. Zugewiesenes Relais Einstellung auf Relais 3 Pumpensteuerung Mit den Pumpensteuerfunktionen des SITRANS LUT400 kann nahezu jede Applikation in der Wasser-/Abwasserwirtschaft gelöst werden. Pump Angaben zur Einstellung einer Pumpensteuerung in einfachen Applikationen, siehe Control Wizard im Handbuch Kommunikation des LUT400 Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31)
  • Seite 88: Pumpensteuerung, Optionen

    Pumpen (Staffel) oder jeweils einer Pumpe (Ersatzbetrieb) verwendet werden. Diese sechs Betriebsarten lassen sich in drei Hauptmethoden der Pumpensteuerung des SITRANS LUT400 einteilen: Ohne Vertauschung, mit Vertauschung oder Nutzungsverhält- nis. Die Ausführung LUT420 (Füllstand) bietet nur die Methode 'mit Vertauschung'.
  • Seite 89 Im nächsten Zyklus schaltet Pumpe 2 bei 0,5 m aus. 2.7.1.9. AUS-Schaltpunkt 0,6 m ** Bestimmt den Füllstand, an dem Pumpe 2 ausschal- tet. Pumpe 2 Siehe die durch Sternchen gekennzeichneten Beispielwerte in der Abbildung auf Seite 80. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 81...
  • Seite 90: Weitere Algorithmen Zur Pumpensteuerung

    Füllstand, an dem Pumpe 2 einschaltet. Einstellung AUS-Schaltpunkte Beispiel- Parameter Beschreibung wert 2.7.1.7. AUS-Schaltpunkt Pumpe 1 0,4 m Füllstand, an dem Pumpe 1 ausschaltet. 2.7.1.9. AUS-Schaltpunkt Pumpe 2 0,3 m Füllstand, an dem Pumpe 2 ausschaltet. Seite 82 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 91 Beschreibung wert 2.7.1.7. AUS-Schaltpunkt 0,4 m Bestimmt den Füllstand, an dem die erste Pumpe 1 Pumpe ausschaltet. 2.7.1.9. AUS-Schaltpunkt 0,3 m Bestimmt den Füllstand, an dem die zweite Pumpe 2 Pumpe ausschaltet. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 83...
  • Seite 92 Bestimmt den Füllstand, an dem die zweite Pumpe 2 Pumpe ausschaltet. Hinweise: • Der SITRANS LUT400 ignoriert das Nutzungsverhältnis, falls es im Widerspruch zur Ausführung anderer Steuerfunktionen steht. • Bei identischen Werten der Nutzungsverhältnisse gilt das Verhältnis 1:1, d. h. alle Pumpen werden gleichmäßig genutzt (Werkseinstellung).
  • Seite 93: Einstellung Gruppe Zum Vollpumpen (Behälter)

    2.2.1. Unterer Kalibrierungspunkt 2.2.2. Oberer Kalibrierungspunkt Relaiseinstellung: STAFFEL MIT VERTAUSCHUNG (ADA) Parameter Wert Beschreibung 2.7.1.4. Modus Pumpensteuerung Einstellung des Steueralgorithmus, mit oder dem das Pumpenrelais geschaltet wird, 2.7.1.5. Modus Pumpensteuerung auf STAFFEL MIT VERTAUSCHUNG. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 85...
  • Seite 94 Zyklus schaltet Pumpe 2 bei 1,3 m aus. 2.7.1.9. AUS-Schaltpunkt Pumpe 2 1,2 m** Bestimmt den Füllstand, an dem Pumpe 2 ausschaltet. Siehe die durch Sternchen gekennzeichneten Beispielwerte in der Abbildung auf Seite 85. Seite 86 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 95: Pumpensteuerung Regelungsbetrieb

    Voraussetzung: Stellen Sie zuerst die Grundparameter für jede Pumpensteuerung unten ein: Parameter Beispielwert 2. 1 .2. Betriebsart 2. 1 .3. Betriebsart oder Volumen Reaktionszeit Mittel 2. 1 .6. Ultraschall-Sensor XPS-10 2. 1 . 1 . Einheit 2.2.1. Unterer Kalibrierungspunkt 2.2.2. Oberer Kalibrierungspunkt A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 87...
  • Seite 96: Summierung Gepumpte Menge

    Pumpenschachts. Dadurch wird auch die Wartung reduziert. Dies wird erreicht, indem die Pumpen über den normalen AUS-Schaltpunkt hinaus betrieben werden. Um dieses Ereignis zu steuern, muss eine Pumpennachlaufzeit und ein Nachlaufintervall eingestellt werden. Seite 88 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 97: Nachlaufzeit

    2.7.2.3.4. Nachlaufzeit Pumpe 2 läuft niemals nach. Pumpe 2 Einstellung Pumpenstartverzögerungen Im Falle eines Stromausfalls am SITRANS LUT400 verhindert diese Funktion, dass alle Pumpen gleichzeitig starten und vermeidet dadurch Stromspitzen. Zwei Parameter wer- den dafür benötigt: Pumpenstartverzögerung und Verzögerung Wiederinbetriebnahme. Beispiel: Die Pumpenverzögerung ist auf 20 Sekunden und die Verzögerung der ersten Pumpe auf...
  • Seite 98: Reduzierung Von Wandablagerungen

    Materialfüllstand nicht immer am selben Punkt stehen bleibt. Beispiel: Der Schaltpunkt schwankt in einem Bereich von 0,5 Metern. Die zufällig gewählten Schaltpunkte befinden sich immer innerhalb der EIN- und AUS-Schaltpunkte. EIN-Schaltpunkt Füllstandschaltpunkt, Bereich zufällige Abweichung Schaltpunkte AUS-Schaltpunkt Seite 90 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 99: Energiesparendes Pumpen

    Pumpen können zu verschiedenen Tageszeiten verschiedene Schaltpunkte verwenden, um Energiekosten optimal auszunutzen. Das folgende Beispiel zeigt, wie Sie durch Einsatz der Energiesparfunktionen des SITRANS LUT400 Ihre Energiekosten in einem Pumpenschacht mit Pumpe 1 senken kön- nen (Applikation Abpumpen). 2.7.2.2. 1 . Aktivieren...
  • Seite 100: Aufzeichnung Pumpennutzung

    2. 1 1. 1 .4. Zugewiesenes Relais Relais 1 angesteuert Ermöglicht (bei Bedarf) das Verhalten des Relais zu ändern, das der abgelaufenen 2. 1 1. 1 .5. Relaislogik Öffner Zeitsteuerung zugeordnet ist. Voreinstellung: Schließer Seite 92 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 101: Durchfluss

    Kontaktschließgeschwindigkeit 5/s, mit einer Kontaktschließzeit von 100 ms. Ext. Summierer, Durchflussprobenehmer Externe Summierer sind einfache Zähler; sie zählen, wie oft Relais des SITRANS LUT400 schalten. In der Regel finden sie Einsatz, um summierte Mengen in OCM- oder Pumpen- applikationen nachzuverfolgen. Beachten Sie, dass beide Werte auch im SITRANS LUT400 gespeichert und über Kommunikation verfügbar sind.
  • Seite 102: Relaiskontakte

    Relaiseinstellung, bei der pro Kubikmeter Flüssigkeit (m ) ein Kontakt geschlossen wird. Relaisschließzeit AUS-Dauer Relaisschließzeit EIN-Dauer Relaiskontakt geschlossen Relaiskontakt offen Pumpenzyklus Die folgenden Parameter beschreiben, wie ein Summierer oder Probenehmer eingestellt wird. Seite 94 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 103: Summierer

    Relais 1 wird vom externen Summierer Relais 1 Relais angesteuert Ermöglicht (bei Bedarf) das Verhalten des Relais zu ändern, das dem Summie- 2. 1 1.3.5. Relaislogik Öffner rer zugeordnet ist. Voreinstellung: Schließer A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 95...
  • Seite 104: Durchflussprobenehmer

    2. 1 1.4.3. Intervall außer Betrieb bleiben. Programmieren Sie die -Zeit in Stunden, um den Probenehmer anzusteuern. Der Betrieb des Probenehmers richtet sich nach Durchfluss- menge oder Zeitintervall, je nachdem welche Größe zuerst anliegt. Seite 96 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 105: Messung Im Offenen Gerinne (Ocm)

    Leopold Lagco-Gerinne Cut-Throat-Gerinne Universell Für alle andere Messbauwerke ist es möglich, die Q/h-Kurve (Durchfluss/Höhe) gestützt auf bekannte Stützpunkte, die gewöhnlich vom Gerinnehersteller geliefert werden, zu zeichnen. Behältertyp Siehe Seite: Typische Durchflusskennlinie Beispiel-Messgerinne Beispielwehre A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 97...
  • Seite 106: Methode Der Durchflussberechnung

    Methode der Durchflussberechnung Zum Einsatz des SITRANS LUT400 in einer Durchflussapplikation muss die Methode der Durchflussberechnung (2.15.3. 1 .) gewählt werden. Die Durchflussberechnung mit SITRANS LUT400 kann auf zwei Arten erfolgen: absolut oder ratiometrisch; es müssen unterschiedliche Informationen ins Gerät eingegeben werden, um die Berechnung durch- Methode der Durchflussbe- zuführen.
  • Seite 107: Nullpunkteinstellung Überfallhöhe

    Echoverlust zu melden. Dieser Wert und 2.2.1. Unterer Kalibrierungspunkt werden addiert; er kann größer als der Messbe- reich des Sensors sein. Die Beispiele auf den folgenden Seiten erläutern beide Verfahren. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 99...
  • Seite 108: Messbauwerke Mit Exponentialfunktion Durchfluss/Überfallhöhe

    2. 1 5.4. 1 . K-Faktor Die angegebenen Werte sind nur Beispiele. Den korrekten Durchflussexpo- nent für das Wehr entnehmen Sie den Herstellerangaben. Nur für die absolute Berechnung eines exponentialen Bauwerks erforderlich. Seite 100 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 109: Parshallrinne

    1.522–1.607 2.15.3.3. Max. Überfallhöhe 2.15.3.4. Maximaler Durchfluss bei 20 mA 2.15.4.1. K-Faktor Typischer Bereich Durchflussexponent für die Parshallrinne; siehe Dokumenta- tion des Messbauwerks. Nur für die absolute Berechnung eines exponentialen Bauwerks erforderlich. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 101...
  • Seite 110: Leopold Lagco-Gerinne

    Für einen Nenndurchfluss unter freien Abflussbedingungen erfolgt die Höhenmes- sung an einer Stelle oberhalb der Einschnürung, bezüglich des Beginns der Ein- schnürung. Siehe folgende Tabelle: Gerinnemaße Messstelle (Rohrdurchmesser in Zoll) inch 4-12 1.25 1.75 5. 1 Seite 102 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 111: Cut-Throat-Gerinne

    2.15.3.3. Max. Überfallhöhe 2.15.3.4. Maximaler Durchfluss bei 20 mA 2.15.3.7. Durchflusseinheiten 2.15.4.1. K-Faktor Typischer Bereich Durchflussexponent für das Cut-Throat-Gerinne; siehe Dokumentation des Messbauwerks. Nur für die absolute Berechnung eines exponentialen Bauwerks erforderlich. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 103...
  • Seite 112: Khafagi Venturi

    2.15. 1 . Messbauwerk Exponentiale Messbauwerke 2.15.3.2. Durchflussexponent 1,55 (Siehe Gerinnedokumentation.) 2.15.3.3. Max. Überfallhöhe 2.15.3.4. Maximaler Durchfluss bei 20 mA 2.15.3.7. Durchflusseinheiten 2.15.4.1. K-Faktor Nur für die absolute Berechnung eines exponentialen Bauwerks erforderlich. Seite 104 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 113: Vom Sitrans Lut400 Unterstützte Applikationen

    Vom SITRANS LUT400 unterstützte Applikationen BS- 3680 Rechteckiges Gerinne Diagonalansicht Draufsicht 3 ... 4 x h Durchfluss Ansicht von vorne Seitenansicht Ultraschall-Sensor* Nullpkt Überf.höhe Durchfluss * Beachten Sie bei der Sensormontage einen Mindestabstand zur max. Überfallhöhe 2.2.4. Nahbereich entsprechend dem Ausblendungswert (siehe...
  • Seite 114 Sohlschwellenbreite b Sohlschwellenhöhe p Sohlschwellenlänge L 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA Seite 106 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 115 Einschnürungsbreite b Sohlschwellenhöhe p Einschnürungslänge L 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 107...
  • Seite 116 Einschnürungsdurchmesser D Sohlschwellenhöhe p Einschnürungslänge L 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA Seite 108 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 117 Sohlschwellenbreite b Sohlschwellenhöhe p Sohlschwellenlänge L 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 109...
  • Seite 118 Zulaufbreite B Sohlschwellenbreite b Sohlschwellenhöhe p 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA Seite 110 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 119 2. 1 5.4. Maße Messbauwerk Öffnungswinkel (a) 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 111...
  • Seite 120: Rechteckiges Wehr Eingeengt

    2. 1 5.4. Maße Messbauwerk Sohlschwellenbreite b 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA Seite 112 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 121 Gefälle (Neigung/Strecke) s Rauheit n 2. 1 5.3.3. Max. Überfallhöhe 2.2.5. Endbereich 2. 1 5.3.7. Durchflusseinheiten 2. 1 5.3. 1 . Methode der Durchflussberechnung 2. 1 5.3.4. Maximaler Durchfluss bei 20 mA A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 113...
  • Seite 122: Maße Messbauwerk

    Die Überfallhöhe ist auf den Boden der Einschnürung, nicht auf den Boden des Kanals bezogen • Für einen Nenndurchfluss unter freien Abflussbedingungen wird die Überfallhöhe in einem Abstand von D/2 stromaufwärts vom Beginn der Einschnürung aus gemes- Seite 114 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 123: Gerinnemaße

    3% bei 50% Füllung • Für einen Nenndurchfluss unter freien Abflussbedingungen wird die Überfallhöhe stromabwärts vom Gerinneeingang gemessen. Siehe folgende Tabelle. Gerinnemaße Messstelle (Durchmesser in ft) inch 1.75 0.75 2.75 3.75 Fortsetzung auf nächster Seite A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 115...
  • Seite 124: Gerinnemaße (Durchmesser In Ft)

    ] müssen sowohl die Stützpunkte Überfallhöhe als auch Durchfluss ( Q/h-Kennlinie (Menge/Höhe) ) zur Durchflussmessung eingegeben werden. SITRANS LUT400 unterstützt die Durchflussberechnung Universell kurvenförmig (kubi- 2. 1 5.3. 1 . Methode der Durchflussberech- sche Spline-Kurve), siehe Abbildung unten. (Die nung für eine universelle Unterstützung kann Ratiometrisch oder Absolut sein.
  • Seite 125: Beispiel-Messgerinne

    Max. Durchfluss Nullpunkt Durchfluss Stützpunkte Überfallhöhe Beispiel-Messgerinne Die folgenden Beispiele erfordern beide eine universelle Kennlinie. Trapezförmig Doppelte Parshallrinne A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 117...
  • Seite 126: Beispielwehre

    • Wenn eine Fail-safe-Bedingung aufgetreten ist, erscheint diese als Lücke in der Trendlinie. keine • Für die Trendansicht gibt es Auszeit. Sie wird solange auf dem LUI angezeigt, bis das Symbol Verlassen gewählt wird. Seite 118 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 127: Datenaufzeichnung

    Die Schaltpunkte stellen den absoluten Wert der Änderungsrate dar, d. h. für eine anstei- gende oder abnehmende Durchflussmenge. Negative Einträge für 'Aufzeichnungsschalt- punkte Durchfluss, Standard oder schnell' werden nicht vom SITRANS LUT400 anerkannt. Die Aufzeichnung der Durchflussdaten erfolgt in Durchflusseinheiten (mit einer vollen Auf- lösung des Durchflussmesswerts) von 0 bis 110% vom maximalen Durchfluss.
  • Seite 128: Simulation

    Um Einträge zu löschen, wenn der Speicher voll ist, gehen Sie zu Parameter Protokolle löschen (2.10.5) und wählen Sie Ja, um alle Protokolle endgültig zu löschen. Simulation SITRANS LUT400 unterstützt eine Simulation ausgehend vom LUI. Der Füllstand und Digi- taleingänge können getrennt oder gleichzeitig simuliert werden. Füllstandsimulation Bei der Füllstandsimulation reagiert das LCD auf simulierte Füllstandänderungen und...
  • Seite 129: Pumpenrelaisverhalten Während Einer Simulation

    Betätigung in Parameter Betriebsdauer aufgezeich- Aufzeichnungswerte Pumpen net (siehe auf Seite 203). 2.7.2.4.1. Verzögerung zwi- • Eine eventuell programmierte Pumpenstartverzögerung ( schen den Starts ) wird im Simulationsmodus eingehalten. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 121...
  • Seite 130: Fail-Safe (Fehlersicherheit) Und Simulation

    Simulation auf Seite 121). 3.4.1. 1 . Füllstandsimulation aktivieren Stellen Sie auf Aktiviert, um die Simulation zu starten. 3.4.1.1. Füllstandsimulation aktivieren Stellen Sie auf Deaktiviert, wenn Sie die Füllstandsi- mulation stoppen möchten. Seite 122 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 131: Simulation Eines Veränderlichen Füllstandwerts

    Pumpen vor Ort auf eine andere Weise deaktiviert worden sind. Während dem Füllstandzyklus sind die Ergebnisse der Digitaleingänge zu prüfen. Dazu wird entweder der Schaltkreis extern geschlossen (vorzugsweise) oder der DE Simulati- A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 123...
  • Seite 132: Sitrans Lut400 Kommunikationssysteme

    4-20 mA Signalübertragung. Es handelt sich um einen offenen Standard. Ausführliche Angaben zu HART erhalten Sie von der HART Communication Foundation unter www.hartcomm.org. SITRANS LUT400 kann über das HART-Netzwerk konfiguriert werden, und zwar mit dem Betrieb über Field Communicator 375/ HART Communicator 375/475 von Emerson (siehe 475 (FC375/FC475) (HART) auf Seite 133) oder mit einem Softwarepaket.
  • Seite 133: Burst-Modus

    Um ein HART-Gerät zu konfigurieren, erfordert die Konfigurationssoftware eine HART Electronic Device Description (Elektronische Gerätebeschreibung) für das entsprechende Gerät. Die HART EDD für SITRANS LUT400 kann von der Produktseite unserer Website herun- tergeladen werden. Gehen Sie zu: www.siemens.de/sitransLUT400 und klicken Sie auf Support > Software Downloads.
  • Seite 134: Konfiguration Der Kommunikations-Ports

    Hinweis: Es wird empfohlen, nur Modems zu verwenden, die bei der HCF registriert sind. Geräteadresse Die eindeutige Kennung des SITRANS LUT400 im HART-Netzwerk. Bereich: 0 ... 63 (Einstellung im Bereich 0 ... 15, wenn ein Master HART 5 verwendet wird.)
  • Seite 135: Fernzugriff

    • Field Communicator 375/475 (FC375/FC475). In diesem Abschnitt der Anleitung finden Sie allgemeine Informationen zur Verwendung dieser Tools mit Ihrem SITRANS LUT400. Nähere Angaben dazu finden Sie im Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31). (Siehe die mit dem Gerät mitgelieferte DVD oder laden Sie das Handbuch von der Produktseite unserer Website herunter: Siehe www.siemens.de/sitransLUT400 >...
  • Seite 136: Inbetriebnahme Und Konfiguration

    Inbetriebnahme und Konfiguration Um SITRANS LUT400 mit SIMATIC PDM in Betrieb zu nehmen, prüfen Sie, dass Sie die neueste Version von PDM installiert haben (bei Bedarf aktualisieren Sie Ihre Installation, Version von SIMATIC PDM siehe unten). Installieren Sie dann die EDD. Anschließend konfigurieren Sie das Gerät mit dem Schnellstartassistenten in PDM.
  • Seite 137: Betrieb Über Webbrowser (Usb)

    Sprache Inbetriebnahme und Konfiguration Um SITRANS LUT400 mit dem Webbrowser in Betrieb zu nehmen, müssen Sie zuerst den USB-Treiber und die Webbrowser-Schnittstelle installieren. Auf der DVD, die im Lieferum- fang des Geräts enthalten ist, finden Sie den Driver und die Installationssoftware .
  • Seite 138 Notizen Seite 130 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 139: Betrieb Über Ams Device Manager (Hart)

    Sie im Handbuch Kommunikation des LUT400 Inbetriebnahme und Konfiguration Um SITRANS LUT400 mit AMS Device Manager in Betrieb zu nehmen, ist zuerst die EDD- Datei zu installieren (siehe unten). Anschließend können Sie das Gerät mit dem Schnell- startassistenten in AMS konfigurieren.
  • Seite 140 Notizen Seite 132 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 141: Betrieb Über Field Communicator 375/475 (Fc375/Fc475) (Hart)

    FC375/475 konfiguriert werden. Anweisungen zur Installation der EDD und zur Konfiguration eines neuen Geräts mit FC375/ 475 finden Sie im Handbuch Kommunikation des LUT400 Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31). A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 133...
  • Seite 142 Notizen Seite 134 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 143: Betrieb Über Fdt (Field Device Tool)

    Um ein Feldgerät über SIMATIC PDM zu konfigurieren, ist die EDD (Electronic Device Description) für das Gerät erforderlich. Inbetriebnahme und Konfiguration Um SITRANS LUT400 mit FDT in Betrieb zu nehmen, ist zuerst der DTM zu installieren (siehe unten). Anschließend kann das Gerät mit den über FDT verfügbaren Parametern konfiguriert werden.
  • Seite 144 Notizen Seite 136 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 145: Parameterbeschreibung (Lui)

    Betrieb über AMS Device Manager (HART) auf Seite 131 1. Assistenten Mit dem SITRANS LUT400 sind mehrere Assistenten verfügbar. Assistenten gruppieren alle Einstellungen, die für eine bestimmte Funktion nötig sind. Alle Assistenten können über die Bedientasten aufgerufen werden, viele auch mit SIMATIC PDM, über das Menü...
  • Seite 146: Quick Start

    (bezogen auf den Füllstand) Abstand zur Materialoberfläche Nullpunkt Überfallhöhe ÜBERFALLHÖHE Durchflussmenge in einem offe- Nullpunkt Überfallhöhe nen Gerinne, in Durchflusseinhei- (Füllstand bei Null-Durch- DURCHFLUSS fluss) Option nur für LUT430, LUT440 verfügbar. Seite 138 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 147 ODER 2.1.5. Betriebsart Sekundär 2.1.5. Menünummer ist auf dem LUT430 (Ausführung Durchflussmessung und Pumpensteuerung) und LUT440 (OCM) sichtbar. Einstellung der sekundären Messart für die Applikation. Eine Abbildung finden Sie unter Betriebsart (2.1.3.). A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 139...
  • Seite 148: Kalibrierung

    Unteren Kalibrierungspunkt definiert in Einheit (2.1.1.) Bereich: 0,000 ... 60,000 Werte Voreinstellung: 60,000 Der Punkt, auf den sich die Messung des Füllstands bezieht (eine Darstellung finden Sie unter Betriebsart auf Seite 138). Seite 140 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 149: Nahbereich

    Diese Funktion ist zu verwenden, wenn die zu messende Oberfläche im Normalbetrieb unter den Unteren Kalibrierungspunkt fallen kann. Durch die Echoverarbeitung erzeugter Wert, der dem Abstand vom Sensor-Bezugspunkt zum Zielobjekt entspricht (eine Darstellung finden Sie unter Betriebsart auf Seite 138). A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 141...
  • Seite 150: Befüllgeschwindigkeit Pro Minute

    Reaktionszeit auf Seite 262. finden Sie unter 2.3.1. Befüllgeschwindigkeit pro Minute Definiert die maximal zulässige Geschwindigkeit, mit der der gemeldete Füll- stand ansteigt. Stellt die Reaktionszeit des SITRANS LUT400 auf ein Ansteigen des Ist-Materialfüllstands ein. Bereich: 0,000 ... 99999,000 m/min Werte Voreinstellung: 0,100 m/min Eingabe eines Werts, der etwas höher ist, als die max.
  • Seite 151: Entleergeschwindigkeit Pro Minute

    2.3.2. Entleergeschwindigkeit pro Minute Definiert die maximal zulässige Geschwindigkeit, mit der der gemeldete Füll- stand abfällt. Stellt die Reaktionszeit des SITRANS LUT400 auf ein Absinken des Materialfüllstands ein. Bereich: 0,000 ... 99999,000 m/min Werte Voreinstellung: 0,100 m/min Eingabe eines Werts, der etwas höher ist, als die max. Entleergeschwindigkeit des Behälters, in Einheiten pro Minute.
  • Seite 152 Differenz zwischen Mate- Oberer Kalibrierungs- 2.2.2.Oberer Kalibrie- LEERRAUM rialfüllstand und punkt rungspunkt 2. 1 . 1 .Einheit , definiert in gemessen als Differenz zwischen Mate- ABSTAND Sensor-Bezugspunkt rialfüllstand und Sensor-Bezugspunkt, 2.1.1.Einheit definiert in Seite 144 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 153 End- (4 mA oder 0%) bereich Angaben zur Maximalen Überfallhöhe finden Sie in der Herstellerdokumentation des Messbauwerks. Zur Änderung der mA Betriebsart über SIMATIC PDM: Öffnen Sie das Menü Gerät – Stromzuordnung. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 145...
  • Seite 154 2.5.6. mA Ausgang Maximalwertbegrenzung Verhindert, dass der mA Ausgang für einen Messwert über diesen Maximal- wert steigt. Fail-safe- oder manuelle Einstellungen werden dadurch nicht ein- geschränkt. Bereich: 3,5 ... 22,8 mA Werte Voreinstellung: 20,0 Seite 146 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 155: Wert Des Stromausgangs

    Volumenberechnung. Wählen Sie die Behälterform, die dem zu messenden Behälter entspricht. Behälterform LCD-ANZEIGE/ Auch erfdl. Beschreibung OHNE/ nicht Ohne Keine Volumenberechnung zutreffend LINEAR/ Geradlinig Linear (flacher Max. Volumen Boden) ZYLINDER/ Max. Volumen Flache Endstücke A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 147...
  • Seite 156 Füllstand- und punkte) Volumenstütz- punkte Max. Volumen, LINEAR.TABELLE Tabellen 1-32 Linearisierungstabelle Füllstand- und (Füllstand-/Volumenstütz- Volumenstütz- punkte) punkte Die Linearisierungstabelle muss gewählt werden, um Füllstand-/ Volumenwerte [siehe Tabelle 1-8 (2.6.7.)] übertragen zu können. Seite 148 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 157 Einstellung der benutzerspezifischen Einheiten, die für das aktuelle Volumen angezeigt werden, wenn 2.6.2.Volumeneinheiten auf benutzerdefiniert einge- stellt ist. Begrenzt auf 16 ASCII-Zeichen. Hinweis: Der eingegebene Text dient lediglich Anzeigezwecken. Es erfolgt keine Umrechnung von Einheiten. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 149...
  • Seite 158 Geben Sie den Volumenwert ein und drücken Sie den RECHTS-Pfeil zur Bestätigung. Mit dem PFEIL nach unten rücken Sie auf den nächsten Füllstand- stützpunkt vor. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 150 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 159: Grundeinstellung

    Modus Pumpensteuerung 2.7. 1 .4. Menünummer ist auf dem LUT420 (Füllstandausführung) sichtbar. ODER 2.7.1.5. Modus Pumpensteuerung 2.7. 1 .5. Menünummer ist auf dem LUT430 (Ausführung Durchflussmessung und Pumpensteuerung) und LUT440 (OCM) sichtbar. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 151...
  • Seite 160 Der Füllstand, an dem Pumpe 2 EIN-schaltet, definiert in 2.1.1. Einheit. Bereich: 0,000 ... 99999,000 Werte Voreinstellung: 0,000 Dieser Parameter wird bezogen auf den Füllstand eingestellt, selbst wenn ein anderer Anzeigewert (z. B. Volumen) auf dem LCD erscheint. Seite 152 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 161 Bestimmung von Start oder Stop der nächsten Pumpe ange- wandt wird. Hinweise: • Der SITRANS LUT400 ignoriert das Nutzungsverhältnis, falls es im Widerspruch zur Ausführung anderer Steuerfunktionen steht. • Bei identischen Werten der Pumpenrelais gilt das Verhältnis 1:1. Alle Pumpen werden gleichmäßig genutzt (Voreinstellung).
  • Seite 162 Eingabe des Bereichs, in dem die Schaltpunkte schwanken dürfen. Die EIN- und AUS-Werte der Pumpenschaltpunkte werden zufällig innerhalb dieses Bereichs verändert, damit der Materialfüllstand nicht immer am selben Punkt stehen bleibt. Füllstandschaltpunkt EIN Füllstandschaltpunkt, Bereich zufällige Abweichung Schaltpunkte Füllstandschaltpunkt AUS Seite 154 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 163: Energiesparen

    Optionen AKTIVIERT 2.7.2.2.2. Dauer vor Spitzenzeit Zeitpunkt in Minuten vor Beginn der Spitzenzeit, an dem der SITRANS LUT400 zu pumpen startet. Bereich: 0 ... 65535 Werte Voreinstellung: 60 Mit diesem Wert wird der Zeitpunkt des Pumpenstarts bestimmt, 2.7. 1 .6.EIN-Schaltpunkt damit der Füllstand so weit wie möglich vom...
  • Seite 164 Einstellung der Startzeit der Hochtarifzeit 3. Bereich: 00:00 ... 23:59 Format: HH:MM (24-Stundenformat, z. B. für 17 Uhr 30, Werte Einstellung des Parameters auf 17:30) Voreinstellung: 00:00 2.7.2.2.8.Ende Spitzenzeit 3 In Verbindung mit zur Definition der Hochtarifzeit. Seite 156 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 165 Einstellung der Endzeit der Hochtarifzeit 5. Bereich: 00:00 ... 23:59 Format: HH:MM (24-Stundenformat, z. B. für 17 Uhr 30, Werte Einstellung des Parameters auf 17:30) Voreinstellung: 00:00 2.7.2.2.11.Beginn Spitzenzeit 5 In Verbindung mit zur Definition der Hochtarifzeit. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 157...
  • Seite 166 Bereich: 0,000 ... 99999,000 Werte Voreinstellung: 0,000 Mit dieser Funktion können Pumpen vor dem normalen Relais- schaltpunkt AUS gestoppt und die Pumpenlaufzeit verringert wer- den. Eingabe des während der Hochtarifzeit geltenden Werts. Seite 158 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 167: Pumpen Laufzeitverlängerung

    Pumpe abhängig. Die gewählte Dauer muss ausreichend sein, um den Behälterboden zu reinigen, aber nicht zu lange, um ein Trocken- laufen der Pumpe zu verhindern. Auch darf es zu keiner Überschnei- dung mit Nachlaufintervall (2.7.2.3.2.) kommen. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 159...
  • Seite 168 Volumen und die Pumpen konfiguriert werden. 2.7.3.2. Dezimalstellen Summierer Einstellung der maximal anzuzeigenden Dezimalstellen auf dem LCD. KEINE STELLEN Keine Nachkommastelle 1 STELLE 1 Nachkommastelle Optionen 2 STELLEN 2 Nachkommastellen 3 STELLEN 3 Nachkommastellen Seite 160 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 169 Zufluss von Null wird angenommen). Eine Abbildung finden Sie unter Pumpensummierer auf Seite 266. 2.7.3.5. Reset laufender Summierer Wählen Sie JA, um den Wert des Summierers gepumpte Menge auf Null zu setzen. NEIN Optionen A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 161...
  • Seite 170 2.8. Alarme SITRANS LUT400 unterstützt acht Alarmtypen. Jeder Alarm kann jedem verfügbaren Relais zugeordnet werden. Es kann einem einzelnen Relais mehr als ein Alarm zuge- ordnet werden. In diesem Fall schaltet das Relais, wenn eine der Alarmfunktionen aktiviert wird. Wenn kein Alarm aktiviert wird, bleibt das Relais inaktiv. Nähere Anga- ben zum Relaisverhalten unter Fail-safe-Bedingungen finden Sie unter Alarmrelais auf Seite 66.
  • Seite 171: Zugewiesenes Relais

    Zustand ist (2.8.3.3.Diskreter Eingang, Zustand). 2.8.3.1. Aktivieren Aktiviert/deaktiviert den Schaltalarm. AKTIVIERT Optionen DEAKTIVIERT 2.8.3.2. Diskreter Eingang, Nummer Bestimmt, welcher Digitaleingang (diskreter Eingang) für den Schaltalarm zu überwachen ist. DISKRETER EINGANG 1 Optionen DISKRETER EINGANG 2 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 163...
  • Seite 172: In-Band-Füllstandalarm

    Band-Füllstandalarm ausgelöst wird. Bereich: 0,000 ... 99999,000 Werte Voreinstellung: 0,000 2.8.4.3. Unterer Füllstandwert Einstellung des unteren Füllstandwerts, für den Bereich, in dem der In- Band-Füllstandalarm ausgelöst wird. Bereich: 0,000 ... 99999,000 Werte Voreinstellung: 0,000 Seite 164 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 173: Außer-Band-Füllstandalarm

    Außer-Band-Füllstandalarm ausgelöst wird. Bereich: 0,000 ... 99999,000 Werte Voreinstellung: 0,000 2.8.5.4. Zugewiesenes Relais Bestimmt welches Relais (ggf.) schaltet, wenn der Außer-Band-Füllstand- alarm ausgelöst wird. KEIN RELAIS RELAIS 1 Optionen RELAIS 2 RELAIS 3 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 165...
  • Seite 174 Wird gemeldet, wenn sich die Prozesstemperatur innerhalb eines benutzerde- finierten Bereichs befindet (siehe 2.8.7.2.Oberer Temperaturwert EIN und 2.8.7.3.Oberer Temperaturwert AUS Die für den Alarm eingesetzte Temperatur entspricht der für die Schallge- schwindigkeitskorrektur verwendeten Temperatur (siehe 2.12.1.3.Temperatur- messung). Seite 166 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 175 Nur lesbar. Wird verwendet, um den aktuellen Zustand des Max. Tempera- turalarms zu visualisieren. AKTIV Optionen INAKTIV 2.8.8. Fail-safe-Fehleralarm Wird gemeldet, wenn ein Fehler anliegt, der eine fehlersichere Bedingung aus- gelöst hat. 2.8.8.1. Aktivieren Aktiviert/deaktiviert den Fail-safe-Alarm. AKTIVIERT Optionen DEAKTIVIERT A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 167...
  • Seite 176 Max. Durchflussalarm deaktiviert wird. Bereich: 0 ... 9999999 Werte Voreinstellung: 0 2.8.9.4. Zugewiesenes Relais Bestimmt welches Relais (ggf.) schaltet, wenn der Max. Durchflussalarm ausgelöst wird. KEIN RELAIS RELAIS 1 Optionen RELAIS 2 RELAIS 3 Seite 168 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 177: Alarmzustand

    Alarmkontakte sind als Öffner voreingestellt. Bei Auslösen eines Alarms liegt am entsprechenden Relais keine Spannung an. Bei Einstellen dieses Parame- ters auf Schließer zieht die Relaisspule an, wenn ein dem Relais zugeordneter Alarm ausgelöst wird. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 169...
  • Seite 178: Zeit Bis Überlauf

    Wird der Max. Füllstandalarm nicht ausgelöst oder sinkt der Materialfüll- stand, dann wird die geschätzte Zeit bis zum Überlauf als Null angezeigt. 2.9. Diskrete Eingänge (Digitaleingänge) Mit Digitaleingängen kann die Steuerfunktion des SITRANS LUT400 von Geräten wie Pumpen oder Alarmen ausgelöst oder geändert werden. Digitaleingänge können folgendermaßen eingesetzt werden: •...
  • Seite 179: Füllstandsicherung

    (Volumenberechnung gestützt auf den Sicherungsfüllstand.) 2.9.1.3. Diskreter Eingang, Nummer Einstellung des Digitaleingangs als Quelle für den Override der Füllstand- anzeige, wenn diese aktiviert ist. DISKRETER EINGANG 1 (Digitaleingang 1) Optionen DISKRETER EINGANG 2 (Digitaleingang 2) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 171...
  • Seite 180: Logik Diskreter Eingang

    Logik Diskreter Eingang 2 Wird verwendet, um das Verhalten des Digitaleingangs 2 zu ändern. SCHLIESSER Optionen ÖFFNER 2.9.2.4. Skalierter Zustand Diskreter Eingang 2 Nur lesbar. Gibt den aktuellen Zustand des Digitaleingangs 2 an. Optionen Seite 172 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 181: Pumpe 1 Aktivieren

    Nur verfügbar beim LUT430 (Ausführung Durchflussmessung und Pumpensteu- erung) und LUT440 (OCM). Über diskrete Eingänge können Pumpendaten an den SITRANS LUT400 über- tragen werden, damit dieser die Pumpenalgorithmen verändern kann. Mit fol- genden Parametern können Aktionen programmiert werden, die ausgelöst werden, wenn sich eine Pumpe in einem Fehlerzustand befindet.
  • Seite 182: Prozesswert-Aufzeichnung

    2.10.4.3. Aufzeichnungsintervall Durchfluss, Standard Bestimmt das Standard-Aufzeichnungsintervall für den Durchfluss in Mi- nuten, wenn 2.10.4.1.Durchflussprotokoll, Modus auf eine feste oder varia- ble Rate eingestellt ist. Bereich: 1 ... 1440 Werte Voreinstellung: 1 Seite 174 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 183: Protokolle Löschen

    2.11.1.2. Intervall Das Intervall in Minuten von der Ansteuerung des Relais bis zur nächsten Ansteuerung. Bereich: 0,1 ... 99999 Werte Voreinstellung: 60,0 Teilwerte sind zugelassen, wie z. B. 0,5 für 30 Sekunden A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 175...
  • Seite 184 Format: HH:MM (24-Stundenformat, z. B. für 17 Uhr 30, Werte Einstellung des Parameters auf 5:30) Voreinstellung: 00:00 Anleitungen, wie Parameter mit einem String Editor bearbeitet werden, finden Sie unter Benutzen des String Editors: auf Seite 188. Seite 176 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 185: Externer Summierer

    Aktiviert/deaktiviert die Steuerung des Relais externer Summierer. AKTIVIERT Optionen DEAKTIVIERT 2.11.3.2. Multiplikator Wird verwendet, um den externen Summierer nach Bedarf maßstäblich zu vergrößern oder zu verkleinern. Bereich: 0,0000001 ... 99999,000 Werte Voreinstellung: 1,000 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 177...
  • Seite 186: Relaisschließzeit

    Die Zeit in Sekunden von einer Zustandsänderung des Relais zur nächsten. Bereich: 0,1 ... 1024,0 Werte Voreinstellung: 0,2 2.11.3.4. Zugewiesenes Relais Bestimmt das Relais, das der externen Summierersteuerung zugeordnet ist. RELAIS 1 RELAIS 2 Optionen RELAIS 3 Seite 178 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 187 2.11.4.3. Intervall Die Zeit in Stunden von der Ansteuerung des Relais bis zur nächsten Ansteuerung. Bereich: 0,10 ... 99999,00 Werte Voreinstellung: 1,00 Bestimmt die Zeit, um das Relais während niedriger Durchflussbedingun- gen anzusteuern. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 179...
  • Seite 188: Signalverarbeitung

    (2. 1 2.1.4.) eingestellt ist, dann entspricht der angezeigte Wert der gemessenen Temperatur. Bei Wahl einer Temperaturvorgabe in der Tem- peraturmessung wird der Wert aus Parameter Temperaturvorgabe (2.12. 1 .4.) angezeigt. Seite 180 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 189: Temperaturmessung

    Optionen TEMPERATURVORGABE EXTERNER TS-3 MITTELWERT VON SENSOREN (Sensor und TS-3) Wenn die Voreinstellung gewählt wird, verwendet SITRANS LUT400 den integrierten Temperaturfühler im Ultraschall-Sensor (Standard in allen Ult- raschall-Sensoren Siemens EchoMax). Wenn der Sensor keinen integrierten Temperaturfühler besitzt, kann der feste Temperaturwert (Temperaturvorgabe) oder ein externer Temperatur- fühler TS-3 gewählt werden.
  • Seite 190 Best of First and Largest Echo * BLF BEST F-L (Bestes Erstes und Größtes Echo) Area, Largest and First (Fläche, AREA LARGEST FIRST Größtes und Erstes) Genauere Angaben finden Sie unter Algorithmus auf Seite 259. Seite 182 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 191: Echonachbereitung

    Wenn dieser Parameter aktiviert ist und der Ultraschall-Sensor überflutet wird: • Anzeige von Fehlercode 26 (siehe Allgemeine Fehlercodes auf Seite 233. • mA rückt sofort auf mA Ausgang Minimalwertbegrenzung (2.5.5.) oder mA Ausgang Maximalwertbegrenzung (2.5.6.), je nach Definition durch A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 183...
  • Seite 192: Tvt-Einstellung

    Einstellung der Autom. Störechoausblendung (Autom. TVT) über SIMATIC PDM: Öffnen Sie das Menü Gerät – Echo Profile Utilities und klicken auf Register Autom. TVT. Autom. TVT (Ausführliche Anweisungen finden Sie unter im Handbuch Kommunikation für LUT400 Seite 184 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 193: Wirkungsbereich Der Automatischen Störechoausblendung

    Bei einer mittigen Montage des Geräts kann der TVT Hover Level verrin- gert werden, um den Gütewert des größten Echos zu erhöhen. 2.12.3.4. Modus Kurveneinstellung Aktiviert/deaktiviert die TVT-Kurveneinstellung. Optionen Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 185...
  • Seite 194: Tvt-Kurveneinstellung

    Voreinstellung: 0 dB 2.12.4.4. Stützpunkt 25-32 Bereich: –50 ... 50 dB Werte Voreinstellung: 0 dB 2.12.4.5. Stützpunkt 33-40 Bereich: –50 ... 50 dB Werte Voreinstellung: 0 dB Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 186 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 195: Hintergrundbeleuchtung Lokale Anzeige

    2.13.1. Hintergrundbeleuchtung lokale Anzeige Zeitdauer, für die das LCD beleuchtet bleibt. Optionen ZEITGESTEUERT (bleibt fünf Minuten lang nach Tasten- druck an - hat nur in der Messansicht eine Auswirkung) Nur über LUI verfügbar. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 187...
  • Seite 196: Lcd-Kontrast

    Parameteransicht zurück und zeigt die neue Auswahl an. Der Genauigkeit halber nachprüfen. Sonderzeichen: Zeichen Beschreibung Funktion Doppelpunkt Eingabe Doppelpunkt in der Textfolge Leerraum Eingabe Leerzeichen in der Textfolge Querstrich Eingabe Querstrich in der Textfolge Seite 188 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 197: Zeitumstellung

    Endtag = Sonntag Endmonat = November 2.14.3.1. Aktivieren Aktiviert/deaktiviert die Zeitumstellung. AKTIVIERT Optionen DEAKTIVIERT 2.14.3.2. Startordinalzahl Reihenfolge des Wochentags in dem Monat, in dem die Zeitumstellung beginnt. ERSTER, ZWEITER, DRITTER, VIERTER Optionen ERSTER A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 189...
  • Seite 198 AUGUST, SEPTEMBER, OKTOBER, NOVEMBER, Optionen DEZEMBER JANUAR 2.15. Durchfluss Nur verfügbar beim LUT430 (Ausführung Durchflussmessung und Pumpensteuerung) und LUT440 (OCM). Hinweis: Voreinstellungen werden durch ein Sternchen (*) gekennzeichnet, sofern nicht eine ausführliche Beschreibung erfolgt. Seite 190 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 199 Bei konstanter ÜBERFALLHÖHE... Die tatsächliche Überfallhöhe messen (z. B. mit einem Maßband oder Zollstock) Eingabe der tatsächlichen Überfallhöhe Die Abweichung zwischen eingegebener Überfallhöhe und kalibriertem Wert 2.15.3.5.Offset Nullpunkt Überfallhöhe wird in Parameter gespeichert. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 191...
  • Seite 200 Q = KH Es gilt: Q = Durchfluss K = Konstante H = Überfallhöhe Nullpunkt Durchfluss Verwenden Sie den vom Hersteller gelieferten Exponenten, falls verfügbar, oder maßgebliches Referenzmaterial zur Messung im offenen Gerinne. Seite 192 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 201: Maximaler Durchfluss Bei 20 Ma

    Punkt der Exponentialkurve. Verwenden Sie ihn, wenn das Messbauwerk als Bezugspunkt die max. Überfallhöhe und den max. Durchfluss benötigt. Der maximale Durchfluss muss für alle absoluten und ratiometrischen Messbauwerke eingestellt werden. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 193...
  • Seite 202: Offset Nullpunkt Überfallhöhe

    GAL/D (US Gallonen pro Tag) Optionen IMPGAL/MIN (Englische Gallonen pro Minute) IMPGAL/D (Englische Gallonen pro Tag) M3/H (Kubikmeter pro Stunde) M3/TAG (Kubikmeter pro Tag) MMGAL/D (Mega Gallonen pro Tag) BENUTZERDEFINIERT (Einheiten gemäß 2.15.3.8.Benutzerdefinierte Einheiten Seite 194 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 203: Benutzerdefinierte Einheiten

    2. 1 5.4.8. Gerinneabmessung 4 - Einschnürungslänge L Rundkroniges horizontales Wehr BS-3680 2. 1 5.4.5. Gerinneabmessung 1 - Sohlschwellenbreite b 2. 1 5.4.6. Gerinneabmessung 2 - Sohlschwellenhöhe p 2. 1 5.4.7. Gerinneabmessung 3 - Sohlschwellenlänge L A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 195...
  • Seite 204 2. 1 5.4.2. Winkel Dreiecksöffnung Rechteckiges Wehr eingeengt 2. 1 5.4.5. Gerinneabmessung 1 - Sohlschwellenbreite b Rohrprofil 2. 1 5.4.5. Gerinneabmessung 1 - Rohrinnendurchmesser D 2. 1 5.4.3. Gefälle 2. 1 5.4.4. Rauhigkeitskoeffizient Seite 196 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 205 2.15.4.4. Rauhigkeitskoeffizient Der Durchfluss-Rauhigkeitskoeffizient wird in der Durchflussberechnungs- formel eingesetzt. Bereich: -999,000 ... 9999,000 Werte Voreinstellung: 0,000 Einsatz bei einem Rohrprofil als Messbauwerk. 2.15.4.5. Gerinneabmessung 1 2.15.4.6. Gerinneabmessung 2 2.15.4.7. Gerinneabmessung 3 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 197...
  • Seite 206 Nur verfügbar beim LUT430 (Ausführung Durchflussmessung und Pumpensteuerung) und LUT440 (OCM). Hinweis: Voreinstellungen werden durch ein Sternchen (*) gekennzeichnet, sofern nicht eine ausführliche Beschreibung erfolgt. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 198 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 207 Anzeige vermieden wird. Beispiel: Für eine Anzeige der LCD-Summierung in Tausenden der Durchfluss- einheit: Eingabe 1000. 2.16.5. Reset Tagessummierer Wählen Sie JA, um den Wert des Tagessummierers auf Null zu setzen. NEIN Optionen A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 199...
  • Seite 208: Wartung Und Diagnose

    Datum der ersten Inbetriebnahme des Geräts (JJJJ-MM-TT). Hersteller Nur lesbar. Der Hersteller des Geräts (z. B. Siemens). Produktname Nur lesbar. Identifiziert das Produkt nach Namen (z. B. SITRANS LUT400). 3.1.6. Produkt Nur lesbar. Identifiziert das Produkt nach Namen und Funktion: SITRANS LUT420 (Füllstand)
  • Seite 209 Nur lesbar. Entspricht der Elektronischen Gerätebeschreibung (EDD), die mit dem Gerät installiert ist. 3.1.13. Herstellungsdatum (Herstellungsdatum in PDM) Das Herstellungsdatum des SITRANS LUT400 (JJJJ-MM-TT). 3.1.14. Order Option Nur lesbar. Zeigt den Gerätetyp an: Standard oder NAMUR NE 43-konform. 3.2. Diagnose Hinweis: Voreinstellungen werden durch ein Sternchen (*) gekennzeichnet, sofern nicht eine ausführliche Beschreibung erfolgt.
  • Seite 210: Rücksetzen

    Sie unter Datenaufzeichnung auf Seite 269. Hinweise: • Um Einträge zu löschen, wenn der Speicher voll wird, siehe Protokolle löschen auf Seite 175. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 202 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 211: Aufzeichnungswerte Pumpen

    (2.12.1.4.)]. Damit wird die Fehlersuche bei integrierten oder ex- ternen Temperaturfühlern erleichtert. 3.2.8.1. Maximale Innentemperatur Anzeige der maximalen Prozesstemperatur, die vom Ultraschall-Sensor in °C gemessen wurde. 3.2.8.2. Minimale Innentemperatur Anzeige der minimalen Prozesstemperatur, die vom Ultraschall-Sensor in °C gemessen wurde. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 203...
  • Seite 212: Echo Qualität

    Rauschen (auf die Sensorleitung oder den Empfangskreis induziert) zusammen. Siehe Störgeräusche auf Seite 242. 3.2.9.5. Rauschen Spitzenwert Anzeige des Spitzenwerts (in dB über 1 μV rms) eines Geräuschprofils nach jeder Messung. Seite 204 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 213: Wartung

    LUI-Backupdatei nicht mit der Konfigurationsdatei im Sensor über- ein. Um den Fehler zu löschen, setzen Sie die Option der Backup-Steuerung auf die Stelle, von der die Parameterkonfiguration gelesen werden soll: von der LUI-Backupdatei oder vom neuen Sensor. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 205...
  • Seite 214: Restlebensdauer Des Geräts

    : Stunden, Tage, Jahre Bereich: 0,000 ... 20,000 Jahre Werte Voreinstellung: 10,000 Jahre Einheiten können nur über SIMATIC PDM, PACTware FDT und AMS gewählt werden. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 206 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 215 Angabe, welche Stufe für die Wartungsmahnung quittiert wurde. In SIMATIC PDM öffnen Sie das Menü Ansicht – Gerätezustand, klicken Sie auf die Registerkarte Wartung und prüfen Sie das Fenster Lebens- dauer des Geräts Zustand. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 207...
  • Seite 216: Restlebensdauer Des Sensors

    Handbuch Kommunikation für LUT400 Zeiteinheit Ermöglicht die Einstellung der gewünschten Einheit. STUNDEN TAGE Optionen * JAHRE Einheiten können nur über SIMATIC PDM, PACTware FDT und AMS gewählt werden. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Seite 208 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 217: Mahnung 1 Vor Lebensdauer (Benötigt)

    Gerät eine Mahnung Wartung Benötigt. Bereich: 0,000 ... 20,000 Jahre Werte Voreinstellung: 0,164 Jahre (8 Wochen) Ändern Sie die Werte nach Bedarf. Stellen Sie Mahnungen Einschalten (3.3.4.4.) auf die gewünschte Option ein. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 209...
  • Seite 218: Mahnung 2 Vor Lebensdauer (Gefordert)

    Das Gerät führt die Wartungsintervalle auf Grundlage der Betriebsstunden nach und überwacht die vorhergesagte Lebensdauer bis zur nächsten Wartung. Sie können das Gesamte Wartungsintervall ändern, Pläne für Wartungsmahnun- gen aufstellen und diese bestätigen. Seite 210 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 219: Nächste Wartung

    Gehen Sie zu Wartung und Diagnose (3.) > Wartung (3.3.) > War- tungsplan (3.3.5.) > Letzte Wartung (3.3.5.2.), und Rücksetzen auf Null. 3.3.5.3. Nächste Wartung Nur lesbar. Nächste Wartung (3.3.5.3.) minus Letzte Wartung (3.3.5.2.). Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 211...
  • Seite 220: Mahnungen Einschalten

    Wartung und prüfen Sie das Fenster Zustand Wartungsplan. 3.3.5.9. Quittung Quittiert die aktuelle Wartungsmahnung. Quittieren einer Mahnung über SIMATIC PDM: Öffnen Sie das Menü Ansicht – Gerätezustand und klicken Sie auf Register Wartung. Seite 212 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 221 Kommunikation für LUT400 Zeiteinheit Ermöglicht die Einstellung der gewünschten Einheit. STUNDEN TAGE Optionen * JAHRE Einheiten können nur über SIMATIC PDM, PACTware FDT und AMS gewählt werden. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 213...
  • Seite 222: Letzte Kalibrierung

    Gerät eine Mahnung Wartung Benötigt. Bereich: 0,000 ... 20,000 Jahre Werte Voreinstellung: 0,164 Jahre (8 Wochen) Ändern Sie die Werte nach Bedarf. Stellen Sie Mahnungen Einschalten (3.3.6.4.) auf die gewünschte Option ein. Seite 214 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 223: Mahnung 2 Vor Kalibrierung (Gefordert)

    Mit der Simulationsfunktion können Sie Ihre Applikation testen. Weitere Angaben finden Sie unter Anwendungsbeispiele auf Seite 58. 3.4.1. Füllstand Simuliert Füllstandänderungen und aktiviert Relais bezogen auf programmierte Schaltpunkte. 3.4.1.1. Füllstandsimulation aktivieren Aktiviert/deaktiviert die Füllstandsimulation. DEAKTIVIERT Optionen AKTIVIERT A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 215...
  • Seite 224: Pumpenaktivierung

    DE wird als AUS simuliert 3.4.3. Pumpenaktivierung Bestimmt das Verhalten der Relais (die den Pumpen zugeordnet sind) im Simu- lationsmodus. DEAKTIVIERT Pumpenrelais werden bei der Simulation nicht aktiviert Optionen AKTIVIERT Pumpenrelais werden bei der Simulation aktiviert Seite 216 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 225: Kommunikation

    Version Universeller Befehl Nur lesbar. Version der mit dem Gerät verbundenen universellen Gerätebeschreibung (DD). Protokoll Nur lesbar. Das vom Gerät unterstützte Kommunikationsprotokoll. Standardbefehl-Version Nur lesbar. Version der HART-Standardbefehle, die vom Gerät unterstützt werden. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 217...
  • Seite 226: Sicherheit

    Verriegelungssymbol ist sichtbar, außer für 5.1. Schreibverrie- gelung. • Die Benutzer-PIN kann nicht über die Kommunikation geändert werden. WARNUNG: • Eine Wiederherstellung der Benutzer-PIN im Feld ist nicht möglich. Zeichnen Sie eine neue Benutzer-PIN auf sichere Weise auf. Seite 218 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 227: Language

    Beschreibung erfolgt. Auswahl der auf der Anzeige zu verwendenden Sprache. ENGLISH DEUTSCH FRANCAIS ESPANOL Optionen ITALIANO PORTUGUÊS русский Merkmale Bescheinigungen & Zulassungen Gerätezertifikat Die für das Gerät gültige Zulassungsbescheinigung. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 219...
  • Seite 228: Alphabetische Parameterliste

    Ansicht Logdateien (3.2.6.) Ansprechschwelle (2.12.2.2.) Anzeige (2.13.) Assistenten (1.) Aufzeichnungsintervall Durchfluss, schnell (2.10.4.5.) Aufzeichnungsintervall Durchfluss, Standard (2.10.4.3.) Aufzeichnungsmodus (2. 1 0.1.) Aufzeichnungsschaltpunkt Durchfluss, schnell (2.10.4.6.) Aufzeichnungsschaltpunkt Durchfluss, Standard (2.10.4.4.) Aufzeichnungswerte Pumpen (3.2.7.) Seite 220 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 229 Durchflussmesswert (2. 1 2.5.6.) Durchflussprotokoll (2.10.4.) Durchflussprotokoll, Modus (2.10.4.1.) Echo Qualität (3.2.9.) Echoauswahl (2.12.2.) Echogüte (3.2.9.2.) Echonachbereitung (2.12.2.3.) Echoprofil (3.2.1.) Echostärke (3.2.9.3.) Ein-/Aus-Korrektur (2.7.3.4.) EIN-Schaltpunkt Pumpe 1 (2.7.1.6.) EIN-Schaltpunkt Pumpe 2 (2.7.1.8.) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 221...
  • Seite 230 (2. 1 1.4.3.): (2.11.4.) K-Faktor (2.15.4.1.) Kalibrierung (2.2.) Kommunikation (4.) Language (6.) Laufender Summierer Summierer (2. 1 6.2.): (2.16.) Laufender Summierer Pumpen (2.7.3.1.): (2.7.) LCD-Kontrast (2.13.2.) Leerraummessung (2.12.5.2.) Loader Revision (3.1.12.) LOE-Zeit (2.4.2.) Seite 222 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 231 Oberer Temperaturwert EIN (2.8.7.2.) (3.2.6.2.) Öffnen Sie das Menü Gerät – Stromzuordnung. Offset Nullpunkt Überfallhöhe (2.15.3.5.) Order Option (3. 1 .14.) Override-Wert (2.9.1.2.) Produkt (3. 1 .6.) Protokolle löschen (2.10.5.) Prozesstemperatur (2.12.1.2.) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 223...
  • Seite 232 Reset laufender Summierer Pumpen (2.7.3.5.): (2.7.) Reset Tagessummierer (2.16.5.) Rücksetzen (3.2.3.) Schallgeschwindigkeit (2.12.1.1.) Schallgeschwindigkeit bei 20 °C (2.12.1.5.) Schaltalarm (Digitaleingang) (2.8.3.) Schreibverriegelung (5.1.) Sensor (2.1.) Sensor Aktivieren (3.3.1.) Sensor-Offset (2.2.3.) Seriennummer (3.1.8.) Setup (2.) Seite 224 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 233 Unterer Temperaturwert AUS (2.8.6.3.) Unterer Temperaturwert EIN (2.8.6.2.) Verzögerung Wiederinbetriebnahme (2.7.2.4.2.) Verzögerung zwischen den Starts (2.7.2.4. 1 .) Volumen (2.6.) Volumeneinheiten (2.6.2.) Volumenmessung (2.12.5.4.) Wartung (3.3.) Wartung und Diagnose (3.) Weitere Steuerfunktionen (2.11.) A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 225...
  • Seite 234 Zugewiesenes Relais In-Band-Füllstandalarm (2.8.4.4.): (2.8.4.) Zugewiesenes Relais Außer-Band-Füllstandalarm (2.8.5.4.): (2.8.5.) Zugewiesenes Relais Min. Temperaturalarm (2.8.6.4.): (2.8.6.) Zugewiesenes Relais Max. Temperaturalarm (2.8.7.4.): (2.8.7.) Zugewiesenes Relais Fail-safe-Fehleralarm (2.8.8.2.): (2.8.8.) Zugewiesenes Relais Max. Durchflussalarm (2.8.9.4.): (2.8.9.) Seite 226 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 235: Instandhaltung Und Wartung

    Updates ist ein Installer oder sind beide erforderlich. Um ein Update durchzuführen, fol- gen Sie den Schritten im Installer: Schließen Sie Ihren Computer an den USB-Service-Port des SITRANS LUT400 an. Vor Ablauf des .exe-Installers, den Sie von Ihrem Siemens Ansprechpartner erhal- ten haben, notieren Sie den COM-Service-Port des Computers, mit dem das LUT400 Gerät verbunden ist.
  • Seite 236: Austausch Der Batterie

    Die Batterie (BR2032) hat eine voraussichtliche Lebensdauer von 10 Jahren. Sie wird von der Umgebungstemperatur beeinflusst. Bei einem Spannungsverlust des LUT400 hält die Batterie den Betrieb der Echtzeituhr (Datum und Uhrzeit) des SITRANS LUT400 aufrecht, bis die Spannung wieder hergestellt ist.
  • Seite 237: Dekontaminations-Erklärung

    Substanzen befinden. Prüfen Sie das Gerät abschließend nochmals, um zu gewähr- leisten, dass die Reinigung abgeschlossen ist. Siemens führt die Wartung eines Geräts oder Ersatzteils nur dann durch, wenn die Dekontaminationserklärung die fachgerechte Dekontamination des Geräts oder Ersatz- teils bestätigt.
  • Seite 238 Notizen Seite 230 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 239: Diagnose Und Fehlersuche

    Master erhält keine Kommunikationswerte. • Prüfen Sie die korrekte Einstellung der Geräteadresse für das HART-Netzwerk. Ein Parameter des SITRANS LUT400 soll per Fernzugriff eingestellt werden, bleibt aber unverändert. • Versuchen Sie, den Parameter mit den Bedientasten einzustellen. Ist die Einstel- 5.
  • Seite 240: Zustandssymbole Des Geräts

    • Kommunikation ist gut; Gerät befindet sich in manuellem Betrieb. • Simulation oder Ersatzwert • Kommunikation ist gut; Gerät befindet sich im Simulations- modus oder arbeitet mit Ersatzwerten. • Außer Betrieb • Kommunikation ist gut; Gerät ist außer Betrieb. Seite 232 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 241: Allgemeine Fehlercodes

    Installation, • Korrigieren Sie die Bereichskalibrierung. Schaumbildung/sonstige ungüns- • Wenn die Störung fortbesteht, wenden tige Bedingungen, ungültiger Kalib- Sie sich an Ihren zuständigen Siemens rierbereich. Ansprechpartner. Untersuchen Sie die angeschlossene Verkabelung und alle Abschlusspunkte, um zu gewährleisten, dass keine Lei- Kabelfehler.
  • Seite 242 Kalibrierungsintervall ist Kalibrierung durchführen. abgelaufen. Das in Limit Wartung Gefordert defi- nierte Kalibrierungsintervall ist Kalibrierung durchführen. abgelaufen. Neustart. Wenn die Störung fortbesteht, Interner Gerätefehler. wenden Sie sich an Ihren zuständigen Siemens Ansprechpartner. Seite 234 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 243 Prüfen Sie, ob das Laufwerk, in dem sich Fehler am Durchflussprotokoll. die Logdatei befindet, nicht voll ist. Kopieren Sie die Datei auf einen Compu- Aufzeichnung nicht gelungen. ter und löschen Sie sie im Gerät. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 235...
  • Seite 244: Allgemeine Fehlercheckliste

    Keine Anzeige, keine Keine Spannungsversorgung, Netzspannung an den Klemmen Sendeimpulse falsche Spannungsversorgung prüfen; Sicherung prüfen: Anschlüsse prüfen; Verkabelung prüfen. Keine Anzeige, Ultra- Display-Kabel lose oder Display-Kabel wieder anschließen. schall-Sensor sendet abgetrennt Impulse Seite 236 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 245 Betrieb prüfen; Bei Bedarf ersetzen, oder festen Temperaturwert verwenden. Siehe Temperaturmessung (2.12.1.3.) auf Seite 181. Dämpfe Sind Schwankungen inakzeptabel, erwägen Sie eine andere Techno- logie. Kontaktieren Sie Ihren zuständigen Siemens Ansprech- partner. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 237...
  • Seite 246 Einbauten ten, dass die Strahlkeule ungehin- dert auf die Materialoberfläche gelangt; Manuelle TVT-Kurveneinstellung oder Autom. Störechoausblen- dung verwenden. Siehe TVT-Kur- veneinstellung (2.12.4.) auf Seite 186 oder Autom. TVT (2.12.3.1.) auf Seite 184. Seite 238 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 247 LOE-Zeit (2.4.2.) auf Seite 144. Mehrfachechos Einbauort prüfen; Material darf nicht in die Nahbe- reichsausblendung gelangen. Siehe Nahbereich (2.2.4.) auf Seite 141. Rauschen in der Applikation Quelle prüfen und minimieren. Siehe “Störgeräusche” auf Seite 242. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 239...
  • Seite 248 Relais nicht korrekt zugeordnet Mit einer Simulation überprüfen. rekt an Siehe Simulation (3.4.) auf Seite 215. Falsche Relaisfunktion gewählt Mit einer Simulation überprüfen. Siehe Simulation (3.4.) auf Seite 215. Falsche Relaisschaltpunkte Schaltpunkte prüfen. Seite 240 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 249 • USB-Verlängerungskabel • Sollte ein USB-Verlängerungs- wurde verwendet (auch wenn kabel verwendet worden sein, es derzeit nicht angeschlos- ist ein Neustart des Geräts sen ist). erforderlich, um die Datenauf- zeichnung erneut zu starten. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 241...
  • Seite 250: Störgeräusche

    Andere Geräuschquellen (Nicht Sensor) über 5 dB, beziehen Sie sich auf weiter unten. Nur die Abschirmung des Sensors an den SITRANS LUT400 anschließen. Liegt der gemessene Geräuschpegel unter 5 dB, fahren Sie mit dem nächsten Punkt fort. Allgemeine Liegt das Rauschen allerdings über 5 dB, beziehen Sie sich auf Anschlussprobleme weiter unten.
  • Seite 251: Andere Geräuschquellen (Nicht Sensor)

    Das Filtern der Kabel ist möglich, wird aber erst empfohlen, wenn sich alle anderen Mög- lichkeiten als nutzlos erwiesen haben. Der SITRANS LUT400 wurde für den Betrieb in der Nähe von Anlagen der Schwerindust- rie (z. B. Regelantriebe) konzipiert. Dennoch ist eine Montage neben Hochspannungska- beln oder Schaltgeräten zu vermeiden.
  • Seite 252: Akustisches Rauschen Herabsetzen

    Installation. Nehmen Sie eine Interpretation des Echoprofils und Änderung der entspre- chenden Parameter vor. Angaben zum LUI finden sie unter “Anforderung eines Echopro- fils” auf Seite 57 und Angaben zur Interpretation eines Echoprofils unter “Echoverarbei- tung” auf Seite 257. Seite 244 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 253: Wert Der Fail-Safe-Zeit Erhöhen

    ßerem Messbereich (schmalerem Schallkegel), geben Sie den neuen Sensor ein und optimieren Sie gegebenenfalls erneut die Ausrichtung und Frequenz. Ihr Siemens Kundendienst hilft Ihnen gerne bei der Auswahl eines Sensors zur Lösung eines solchen Problems. Feststehender Anzeigewert Bei Anzeige eines festen Werts ohne Bezug auf den tatsächlichen Abstand zwischen Sensor und Material muss geprüft werden, ob:...
  • Seite 254: Einstellen Des Sitrans Lut400 Zum Ausblenden Des Störechos

    Haben die oben beschriebenen Maßnahmen keinen Erfolg gebracht, so muss das Stör- echo ignoriert werden. Echo nahe am Ultraschall-Sensor Ein statischer, falscher, hoher Anzeigewert des SITRANS LUT400 weist auf einen Gegen- stand hin, der ein starkes Echo zum Sensor zurückwirft. Wenn der Materialfüllstand nie 2.2.4. Nahbereich...
  • Seite 255: Ausschwingeffekt Des Sensors

    TVT-Kurve Zeit des Nutzechos Ausschwingeffekte („Ringing”), die den Nahbereich überschreiten, können vom SITRANS LUT400 als Nutzecho interpretiert werden. In diesem Fall wird ein konstanter, hoher Füllstand angezeigt. Echoprofilanzeige Um bei der Fehlersuche mit Echoprofilen zu helfen, sind Schwenk- und Zoom-Optionen verfügbar.
  • Seite 256 Notizen Seite 248 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 257: Technische Daten

    (OCM) des LUT400 mit einem Ultraschall-Sensor XRS-5, einem Temperaturfühler TS-3 und einem Unteren Kalibrierungspunkt von 3 m oder weniger. In Umgebungen mit starker EMB/EMV nach IEC 61326-1 kann das gleichstrombetriebene Gerät einen zusätzlichen Fehleranstieg von 0,5 mm (0.2") haben. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 249...
  • Seite 258: Schnittstelle

    • Nennleistung 5A bei AC 250 V, ohmsche Last • Nennleistung 3A bei DC 30 V Ausschließliche Verwendung der Relais in Steuerungen, die mit Sicherungen geschützt sind, welche im Minimum den für die Relais angegebenen Maximalwerten entsprechen. Seite 250 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 259: Programmierung

    • LCD mit Hintergrundbeleuchtung • Abmessungen: • 60 x 40 mm (2.36 x 1.57") • Auflösung: • 240 x 160 Pixel • Abnehmbares Display, Montage in bis zu 5 m Abstand vom Gehäuse A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 251...
  • Seite 260: Mechanik

    Halterung für Wandmontage • 190 mm (7.5") x 190 mm (7.5") x 9 mm (0.35") • Polycarbonat Gewicht • Gehäuse mit Display-Modul: 1,3 kg (2.87 lbs) • Gehäuse mit Blinddeckel: 1,2 kg (2.65 lbs) Seite 252 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 261: Umgebungsbedingungen

    , CE, FM, UL listed, C-TICK US/C • Ex-Bereiche Nicht zündgefährlich (Non-incendive) (Kanada): CSA Class I, Div. 2, Gruppen A, B, C, D; Class II, Div 2, Gruppen F, G; Class III A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 253...
  • Seite 262 Notizen Seite 254 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 263: Maßzeichnungen

    Halterung Gehäuse SITRANS LUT400 198 mm (7.8") 190 mm (7.5") 144 mm (5.7") 34 mm (1.34") 22 mm 34 mm (0.87") (1.34") Kabeleinführung (x 3) 155 mm (6.10") 146 mm (5.75") A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 255...
  • Seite 264: Maße Des Ausschnitts (Für Abgesetzten Schalttafeleinbau)

    13,50 ± 1,00 5,50 (x 4) 6,25 RADIUS (x 4) 125,00 97,00 ± 1,00 125,00 MASSANGABEN IN MILLIMETERN. Hinweis: Schablone für Ausschnitt (maßstäblich gedruckt), im Lieferumfang der Ausführung für abgesetzten Schalttafeleinbau enthalten. Seite 256 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 265: Anhang A - Technische Beschreibung

    Sendeimpuls Ein Messzyklus besteht aus einem oder mehreren elektrischen Ultraschallimpulsen, die an den Sensor mit Anschluss an die Klemmen des SITRANS LUT400 geleitet werden. Auf jeden elektrischen Impuls hin erzeugt der Ultraschall-Sensor einen akustischen Impuls. Jeder Impuls ist von einer für den Echoempfang ausreichend langen Zeitspanne gefolgt.
  • Seite 266: Echoauswahl

    Profil eingerastet sein. So kann ein Echoverlust auftreten, auch wenn das Profil nur einmal unter die TVT-Kurve fällt. SITRANS LUT400 kann mit seinen fortschrittlichen Funktionen zur Echonachverfolgung unter stationären Störechos das Nutzecho herausfinden und nachverfolgen. Selbst wenn das Echo unter die TVT-Kurve fällt, kann es deshalb ca.
  • Seite 267: Algorithmus

    Echogüte (3.2.9.2.) beschreibt die Qualität eines Echos. Je höher der Wert, desto besser die Qualität. Ansprechschwelle Ansprechschwelle (2.12.2.2.) definiert den erforderlichen Mindestwert, damit ein Echo als gültig anerkannt und ausgewertet werden kann. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 259...
  • Seite 268: Gütefaktor Fom (Figure Of Merit)

    • Genaue Anweisungen zur Anwendung dieser Funktion über die Bedientasten fin- den Sie unter Modus Kurveneinstellung (2.12.3.4.) auf Seite 185. Handbuch Kommunikation für SITRANS LUT400 (HART) (7ML19985NE31) Störechos können durch Hindernisse im Schallkegel des Ultraschall-Sensors (Rohre, Lei- tern, Ketten usw.) entstehen. Solche Störechos können über die voreingestellte TVT- Kurve ansteigen.
  • Seite 269: Messbereich

    Distance Messbereich Nahbereich Nahbereich (2.2.4.) erlaubt die Programmierung des SITRANS LUT400, so dass der Bereich vor dem Ultraschall-Sensor ignoriert wird. Der voreingestellte Ausblendungsab- stand beträgt 27,8 cm (0.91 ft) vom Sensor-Bezugspunkt. Mit dem Nahbereich können Sie die Werkseinstellung der Ausblendung erhöhen. Para- meter Modus Kurveneinstellung (2.12.3.4.) wird jedoch in der Regel bevorzugt, um den...
  • Seite 270: Reaktionszeit

    Minute und die Entleergeschwindigkeit pro Minute arbeiten mit dem Dämpfungsfilter zusammen. Deshalb ist bei einer langsamen Reaktion der Anzeige- werte auf Änderungen zu prüfen, ob die Befüll-/Entleergeschwindigkeiten auf einen Wert größer oder gleich der gewünschten Reaktionszeit eingestellt sind. Seite 262 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 271: Analogausgang

    Ausgang gehen auf den aktuellen Füllstand zurück. [Der Messwertabschnitt (PV) auf dem LUI zeigt Striche an (– – – – – – –), wenn ein Fehler anliegt, der ein Fail-safe verursacht, und kehrt auf den aktuellen Anzeigewert zurück, wenn der Fehler gelöscht wird.] A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 263...
  • Seite 272: Abstandsberechnung

    Durchführung einer sehr gute Messergebnisse erzielt werden. Der automatische Temperaturausgleich des SITRANS LUT400 beruht auf den Schallge- schwindigkeits-/Temperaturkenngrößen für Luft. Diese Werte sind gegebenenfalls nicht für die vorhandene Atmosphäre geeignet. Bei Temperaturschwankungen sind zur Wah- rung optimaler Genauigkeit häufige Schallgeschwindigkeitskalibrierungen erforderlich.
  • Seite 273: Volumenberechnung

    Volumenberechnung 2.6. Volu- SITRANS LUT400 liefert eine Reihe von Volumenberechnungsformeln (siehe Entspricht Ihr Behälter keiner der acht vorgegebenen Formen, kann eine universelle Volu- menberechnung durchgeführt werden. Man verwendet dabei die Füllstand-/Volumen- kurve des Herstellers (oder erstellt sie anhand der Behältermaße). Aus der Kurve wählt man nun eine Reihe von Stützpunkten aus, die die besten Ergebnisse bei der universellen...
  • Seite 274: Pumpensummierer

    Ende des letzten und dem Start des nächsten Pumpen- zyklus, sowie der Zeitspanne zwischen dem letzten und dem laufenden Zyklus. Abpumpen Auffüllen Pumpenschacht Geschätzter Zufluss = L –L –T Füllstand –L –T Zeit Seite 266 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 275: Durchflussberechnung

    Überfallhöhe/Durchflusskurve des Herstellers (oder erstellt sie anhand der Gerinne- oder Kanalmaße). SITRANS LUT400 unterstützt eine Durchflussberechnung Universell kurvenförmig. Diese Volumenberechnung bildet eine kubische Spline-Annäherung an die Überfallhöhe/Durch- flusskurve; beste Ergebnisse werden erzielt, wenn die Kurve nicht linear ist und keine scharfen Winkel aufweist.
  • Seite 276: Methode Der Durchflussberechnung

    Methode der Durchflussberechnung Es stehen zwei Methoden zur Auswahl, auf die SITRANS LUT400 programmiert werden kann, um den Durchfluss bezogen auf die Überfallhöhe zu berechnen: absolut oder ratiometrisch. Das Ergebnis ist für beide Methoden identisch. Der Unterschied besteht hauptsächlich in den Informationen, die ins Gerät eingegeben werden, um die Berechnung durchzuführen.
  • Seite 277: Datenaufzeichnung

    Temperatureinheit Tagessumme Laufende Summierung Summierereinheiten PV (Primärvariable) Datum (JJJJ/MM/TT) Uhrzeit (HH:MM:SS) PV-Typ PV-Wert PV-Einheit Temperatur Temperatureinheit Ansicht der Datenaufzeichnung Um Einträge zu löschen, wenn der Speicher voll wird, siehe auf Seite 119. A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 269...
  • Seite 278 Notizen Seite 270 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 279: Anhang B - Zertifikate Und Support

    Informationen über Vor-Ort-Service, Reparaturen, Ersatzteile und vieles mehr steht für Sie unter der Rubrik "Leistungen" bereit. Weitere Unterstützung Bitte wenden Sie sich an Ihre örtlichen Siemens Ansprechpartner und Vertretungen, wenn Sie zusätzliche Fragen zu Ihrem Gerät haben. Finden Sie Ihre Kontaktperson unter: Lokaler Ansprechpartner (http://www.siemens.de/automation/partner)
  • Seite 280 Notizen Seite 272 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 281: Abkürzungen

    Ingress Protection Schutzart Intrinsically Safe Sicherheitszulas- (eigensicher) sung Liquid Crystal Display (Flüssigkristallanzeige) Loss of Echo (Echoverlust) Anzeige von Ausgängen über Local User Interface LCD; Änderungen über Bedien- (Lokale Benutzeroberfläche) tasten oder Bedientasten durchführen A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 273...
  • Seite 282 Silicon-controlled rectifier Schaltgerät SPDT Single Pole Double Throw Relaiskonfiguration SPST Single Pole Single Throw Relaiskonfiguration Secondary Variable Alternativer Mess- (Sekundärvariable) wert Time Varying Threshold Empfindlichkeitsschwelle Universal Serial Bus Variable Speed Drives VSDs (Drehzahlregler) Seite 274 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 283: Lcd-Menüstruktur

    LCD-Menüstruktur SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 275 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 284 OFFSET NULLPUNKT ÜBERFALLHÖHE 2.6.2 VOLUMENEINHEITEN DURCHFLUSSEINHEITEN 2.6.3 MAX. VOLUMEN MAXIMALER DURCHFLUSS BEI.. 2.6.4 MASS A DEZIMALSTELLEN DURCHFLUSSMENGE 2.6.5 MASS L MIN. MENGENUNTERDRÜCKUNG DURC. 2.6.6 BENUTZERDEFINIERTE EINHEITEN DURCHFÜHREN? Seite 276 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 285 2.8.9.2 OBERER DURCHFLUSSWERT EIN 2.7.3. 1 LAUFENDER SUMMIERER 2.8.9.3 OBERER DURCHFLUSSWERT AUS 2.7.3.2 DEZIMALSTELLEN SUMMIERER 2.8.9.4 ZUGEWIESENES RELAIS 2.7.3.3 SUMMIERUNGSFAKTOR 2.8.9.5 ALARMZUSTAND 2.7.3.4 EIN-/AUS-KORREKTUR 2.7.3.5 RESET LAUFENDER SUMMIERER A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 277...
  • Seite 286 2. 1 4 DATUM UND UHRZEIT 2.11.2 RELAIS UHRZEIT 2.14. 1 DATUM 2.11.2.1 AKTIVIEREN 2. 1 4.2 ZEIT 2.11.2.2 AKTIVIERUNGSZEIT 2.11.2.3 RELAISSCHLIEßZEIT 2.11.2.4 ZUGEWIESENES RELAIS 2.11.2.5 RELAISLOGIK Seite 278 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 287 3.3.3. 1 LEBENSDAUER (ERW) 3.3.3.2 BETRIEBSZEIT 3.3.3.3 RESTDAUER 3.3.3.4 MAHNUNGEN EINSCH. 3.3.3.5 MAHNUNG 1 (BEN.) 3.3.3.6 MAHNUNG 2 (GEF.) 3.3.3.7 WART ZUST 3.3.3.8 ZUST QUITT 3.3.3.9 QUITT A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 279...
  • Seite 288 3.4.1.4 RAMPENGESCHWINDIGKEIT 3.4.2 DISKRETE EINGÄNGE 3.4.2. 1 DISKRETER EINGANG 1 3.4.2.2 DISKRETER EINGANG 2 3.4.3 PUMPENAKTIVIERUNG 4. KOMMUNIKATION GERÄTEADRESSE 5. SICHERHEIT GLOBALE SCHREIBVERRIEGELUNG BENUTZER PIN 6. LANGUAGE A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 280 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
  • Seite 289: Glossar

    Signalstärke, um die Qualität des gemeldeten Echowerts zu messen. HART: Highway Addressable Remote Transducer. Offenes Kommunikationsprotokoll, mit dem Feldgeräte angesteuert werden können. Hertz (Hz) Einheit der Frequenz, ein Zyklus pro Sekunde. 1 Gigahertz (GHz) entspricht 10 A5E35690863 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG Seite 281...
  • Seite 290 Umgebungstemperatur: Temperatur der umgebenden Luft, die mit dem Gehäuse des Geräts in Kontakt kommt. Wirkungsbereich der automatischen Störechoausblendung: definiert den Endpunkt des TVT- Abstands. (Siehe TVT.) Wird zusammen mit der automatischen Störechoausblendung ver- wendet. Seite 282 SITRANS LUT400 (HART) – BETRIEBSANLEITUNG A5E35690863...
