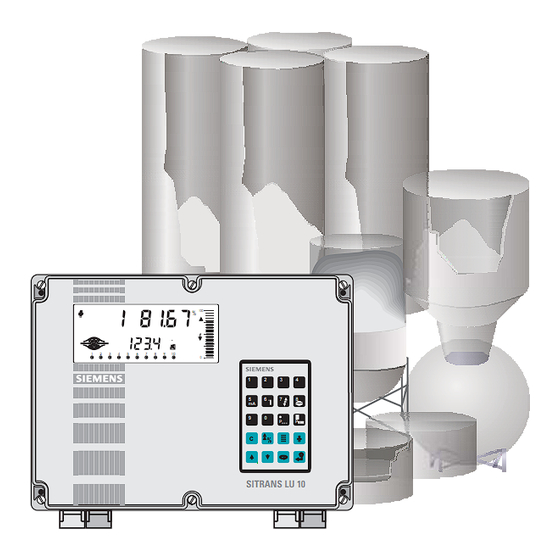

Siemens SITRANS LU 10 Betriebsanleitung

Siemens SITRANS LU 10 Betriebsanleitung

Ultraschall-füllstandmessgerät für flüssigkeiten und feststoffe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SITRANS LU 10
Betriebsanleitung
1
2
3
4
5
6
7
8
9
10
100
%
0
1
2
3
4
1
4
0 0 0
5
6
7
8
5
6
7
mA
mA
9
0
9
0
P
P
P
P
%
C
SITRANS LU 10
März 2002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SITRANS LU 10

Inhaltszusammenfassung für Siemens SITRANS LU 10

  • Seite 1 SITRANS LU 10 Betriebsanleitung März 2002 0 0 0 SITRANS LU 10...

  • Seite 2: Sicherheitstechnische Hinweise

    Für Verbesserungsvorschläge sind wir dankbar. Technische Änderungen bleiben vorbehalten. MILLTRONICS®ist eine eingetragene Marke der Siemens Milltronics Process Instruments Inc. Wenn Sie Fragen haben, wenden Sie sich bitte an SMPI Technical Publications unter: Technical Publications Siemens Milltronics Process Instruments Inc.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..........................1 Die Betriebsanleitung ..........................1 Der SITRANS LU 10 ..........................2 Wichtige Merkmale des SITRANS LU 10 ..................4 Installation ........................... 7 SITRANS LU 10 ............................7 Optionale Karten .............................9 Anschluss ..............................11 Programmierung ....................... 17 Anzeige ..............................17 Tastatur ..............................18 Starten des Programmiermodus .......................19 Änderung der Parameterwerte ......................19...
  • Seite 4 Volumen ..............................83 Reaktionszeit ............................84 Anwendungsbeispiele .........................85 BIC-II Unterstützung ..........................95 Wartung ..............................98 Fehlersuche ........................99 Mess-Schwierigkeiten ........................100 Technische Daten ......................105 Programmierungstabelle ....................107 Programmierungstabelle ....................108 Programmierungstabelle ....................109 Programmierungstabelle ....................110 Seite 2 SITRANS LU 10 – INSTRUCTION MANUAL 7ML19985AN32...

  • Seite 5: Einleitung

    Füllstandmessgerät (für zehn Mess-Stellen). Bei Verweisen auf andere Siemens Milltronics Produkte, die zusammen mit dem SITRANS LU 10 verwendet werden, schlagen Sie soweit erforderlich in der jeweiligen Betriebsanleitung nach. Nach Durchlesen dieser Einleitung und Beenden der Installation kann das Gerät in Betrieb genommen werden.

  • Seite 6: Der Sitrans Lu 10

    SITRANS LU 10 Der SITRANS LU 10 kann sowohl Messungen in Weizensilos von bis zu 60 m Höhe, als auch 170 l Fässern mit Aceton oder fast jeder anderen, dazwischenliegenden Behälterform durchführen. Vorraussetzung ist jedoch, dass der eingesetzte Ultraschallsensor dem zu messenden Material und dem benötigten Messbereich entspricht.
  • Seite 7 Handprogrammer entfernt und unter Verschluss genommen werden. So ist die Parametereinstellung des SITRANS LU 10 geschützt. Obwohl der SITRANS LU 10 üblicherweise zur Messung von Füllständen in Behältern und Silos verwendet wird, kann er jederzeit auch zur Entfernungsmessung (innerhalb des zulässigen Messbereiches) verwendet werden.

  • Seite 8: Wichtige Merkmale Des Sitrans Lu 10

    Graphische Symbole zur kontinuierlichen Angabe der Betriebs- bedingungen. Programmiergerät Folientastatur mit 20 Tasten oder Dolphin-Software (zur Programmierung des SITRANS LU 10 per PC und RS-232C Schnittstelle), jeweils Montage mit Magnetstreifen und Infrarotschnittstelle (nicht mitgeliefert). Scannersystem Ermöglicht eine kostengünstige Erweiterung auf weitere Mess-Stellen (bereits vorhanden oder künftig).

  • Seite 9: Programmierbare Funktionen

    Für typische Anwendungen sind nur wenige Funktionen zu programmieren. Um besonderen Applikationsanforderungen gerecht zu werden, können sie jedoch gegebenenfalls frei programmiert werden. Nachfolgend finden Sie Funktionen, die die Programmierung des SITRANS LU 10 vereinfachen und dabei vielseitig genug sind, um komplexen Messanforderungen zu genügen.
  • Seite 10 Seite 6 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 11: Installation

    Die Installation des Gerätes darf nur durch geschultes Personal unter Beachtung der einschlägigen technischen Vorschriften erfolgen. Montageort Prüfen Sie alle für die Montage des SITRANS LU 10 in Frage kommenden Orte. Wählen Sie einen Montageort, der mit dem Polycarbonatgehäuse kompatibel ist, und beachten Sie folgende Punkte.

  • Seite 12: Sensortyp

    ST-100, LR-21, XLT-30, XLS-30 1,32 m (4,33 ft) LR-13, XLT-60, XLS-60 Dieser Abstand entspricht dem empfohlenen Mindestwert. Er kann unter besonderen Umständen verringert werden. Schlagen Sie dazu in der entsprechenden Betriebsanleitung des Sensors nach. Seite 8 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 13: Optionale Karten

    Die Standardausführung des SITRANS LU 10 unterstützt einen TS-3 Temperaturfühler. Bei Ausstattung mit einer TIB-9 Karte können bis zu 10 TS-3 Temperaturfühler angeschlossen werden. Der SITRANS LU 10 kann mit eingebauter TIB-9 Karte bestellt oder aber jederzeit problemlos nachgerüstet werden. Im Folgenden finden Sie Anweisungen zum Einbau Ihrer TB-9 Karte.
  • Seite 14 7. Die LCD Karte einsetzen und mit den unter Pkt. 1 entfernten Schrauben befestigen. LCD Karte Kommunikationsmodul Platine A TIB-9 Karte Seite 10 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 15: Anschluss

    Anschluss Bevor mit dem Anschluss des SITRANS LU 10 begonnen wird, ist sicherzustellen, dass alle Geräte entsprechend der jeweiligen Anleitung installiert wurden. Schließen Sie alle Abschirmungen der zugehörigen Geräte an die SITRANS LU 10 Abschirmungen an. Um Erdschleifen zu vermeiden, dürfen die Schirme nur am SITRANS LU 10 geerdet werden.

  • Seite 16: Systemdiagramm

    Milltronics Kommunikation Milltronics SITRANS LU AO, Analogausgangs- Milltronics SITRANS LU SAM, Relaisausgangs- Milltronics BIC-2, Schnittstellen- modul Feldbus Kommunikation Industrielles Steuersystem Maximale Systemkapazität. Es sind nicht unbedingt alle Bestandteile oder deren maximale Anzahl erforderlich. Seite 12 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 17: Peripheriegeräte

    Der SITRANS LU 10 ist mit folgenden Siemens Milltronics Peripheriegeräten kompatibel (max. 3): • SITRANS LU SAM: 20 Sammelalarmmodul (max. 2) • SITRANS LU AO: 10 Analog-Ausgangsmodul (nur 1) • BIC-II: Schnittstellenmodul vom SITRANS LU 10 zur RS-232C / RS-422 (nur 1) 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 13...
  • Seite 18 Leitungsverlegung in separaten, geerdeten Metallrohren geschehen, oder, wenn das nicht möglich ist, durch Synchronisation der Geräte untereinander. Um einen SITRANS LU 10 mit einem SITRANS LU 02 oder einem anderen SITRANS LU 10 zu synchronisieren... 1. Die Geräte nebeneinander in einem Schaltschrank montieren.

  • Seite 19: Spannungsversorgung

    Geeignete Spannung Spannung über Schalter SW1 wählen. wählen. Der SITRANS LU 10 darf niemals bei geöffnetem Deckel oder nicht angeschlossenem Potentialausgleich (Erdung) in Betrieb genommen werden. Angeschlossene Alarm- oder Steuergeräte müssen ausgeschaltet bleiben, bis eine einwandfreie Funktion des Mess-Systems gewährleistet ist.
  • Seite 20 Page 16 SITRANS LU 10 – INSTRUCTION MANUAL 7ML19981AN02...

  • Seite 21: Programmierung

    Hinweis auf eine Zusatzfunktion (nur für bestimmte Parameter). Scrollfunktion Schnelldurchlauf auf diesen Parameter ist möglich. PROGRAMMIER- Angabe, dass die Programmierung aktiviert ist. Modus Mess-Stelle in Betr. Angabe, welche Mess-Stellen im RUN Modus abgefragt werden. 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 17...

  • Seite 22: Tastatur

    Tastatur Im PROGRAMMIER-Modus haben die Tasten des SITRANS LU 10 Handprogrammers folgende Funktionen. Nummerntasten Funktionstasten Springen innerhalb der Anzeigenfelder (Mess-Stelle, Parameternr. oder -inhalt). Eingabe von Zahlenwerten im aktiven Anzeigefeld. – Eingabe Dezimalpunkt (Zeiger nach links bei Bearbeitung TVT Kurve). Eingabe Minuszeichen (Zeiger nach rechts bei Bearbeitung TVT Kurve).

  • Seite 23: Starten Des Programmiermodus

    Werte des Relaiszustandes und mA Ausgangs gespeichert (es sei denn, sie werden durch Parametereingabe verändert oder wird gedrückt). Erfolgen längere Zeit keine Eingaben, so geht der SITRANS LU 10 automatisch in den RUN Modus zurück. Änderung der Parameterwerte...

  • Seite 24: Rückstellen Oder Löschen Von Parametern

    Zum Entriegeln muss direkt auf diesen Parameter zugegriffen und der Wert "1954" eingegeben werden. Der Sicherheitsparameter kann nicht mit den Tasten zurückgesetzt werden. Werte: 1954 = aus (Parameterwerte können geändert werden) sonstige = aktiviert (Parameter verriegelt) Seite 20 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 25: Schnellstartparameter

    Eingabe der zu messenden Materialart. Bei Material mit flacher Oberfläche, das nicht zur Schüttkegel- und Abzugstrichterbildung neigt, sollte die Eingabe "Flüssigkeit" gewählt werden Werte: 1 = Flüssigkeiten oder waagrechte Oberfläche (Werkseinstellung) 2 = Schüttgüter 7ML1998AN32. 1 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 21...
  • Seite 26 Die Werte "sehr schnell" und "sofort" sind zur Positionssteuerung einer Anlage bestimmt. Bei Füllstandmessungen sind sie mit Vorsicht zu verwenden. Siehe Abschnitt Technische Beschreibung, Reaktionszeit. P004 SENSORTYP Eingabe des an den SITRANS LU 10 angeschlossenen Sensors für die angezeigte Mess-Stelle. ULTRASCHALL ULTRASCHALL / TEMPERATUR Werte: 0 = kein Sensor...
  • Seite 27 Kapitel Installation, Sensormontage) und der neue Abstandswert zum Nullpunkt (P006) einzugeben. Werte: 0.000 bis 9999 Nach Änderung der Schnellstartparameter (je nach Bedarf) gehen Sie zu Kapitel Betrieb über, um eine Betriebsfunktionskontrolle durchzuführen. 7ML1998AN32. 1 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 23...
  • Seite 28 Seite 24 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 29: Betrieb

    Betrieb Nach Eingabe der Schnellstartparameter kann der SITRANS LU 10 in Betrieb genommen werden. (Eine Änderung von Applikations- und Systemparametern bewirkt eine entsprechende Betriebsänderung). Anzeige Im RUN Modus erscheinen folgende Werte und Symbole in der Anzeige. Beachten Sie, dass viele Indikatoren einem bestimmten Betriebsfall zugeordnet sind und deshalb nicht ständig in der Anzeige erscheinen.

  • Seite 30: Tastatur

    Umschalten der Anzeige "Maßeinheiten / Prozent der Mess-Spanne" (Abschließen der Programmierung). Stop/Start des automatischen Durchlaufs (Scroll) der Mess-Stellen. Anwahl der nächsten Mess-Stelle (Scrollfunktion ist abgeschaltet). Anwahl der vorigen Mess-Stelle (Scrollfunktion ist abgeschaltet). Auswahl der aktuellen Mess-Stelle aus bevorzugte Mess-Stelle (siehe P720). Seite 26 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 31: Betriebsfunktionskontrolle

    Taste um den RUN Modus zu starten. "----" kann kurzzeitig in der Anzeige erscheinen, bis der SITRANS LU 10 den ersten Messwert berechnet und zur Anzeige bringt. Wird der Sensortyp (P004) nur für Mess-Stelle 1 eingegeben, so wird diese ständig angezeigt.

  • Seite 32: Auswertung

    Prozess-Steuerungen und Alarmanlagen dürfen erst nach Überprüfen der Betriebszuverlässigkeit des SITRANS LU 10 angeschlossen und zugeschaltet werden. Für den Normalbetrieb gehen Sie nun in den RUN Modus zurück. Der SITRANS LU 10 wird zuverlässig und mit sehr geringem Wartungsaufwand arbeiten. Seite 28 SITRANS LU 10 –...

  • Seite 33: Applikationsparameter

    Applikationsparameter In diesem Kapitel finden Sie die programmierbaren SITRANS LU 10 Parameter zur Einstellung der gewünschten Anzeige, Failsafe Funktion, Relais und / oder des mA Ausgangsbetriebs. Volumen (P050 bis P055) Für volumenproportionale Anzeigewerte sind folgende Parameter zu programmieren. Wird keine Volumenberechnung benötigt, so gehen Sie zu Abschnitt Anzeige über.
  • Seite 34 ) oder Direktzugriff auf den gewünschten Stützpunkt. 3. Eingabe des gewünschten Füllstand- oder Volumenwertes. 4. Drücken der Taste Technische Beschreibung Im Kapitel / Volumenberechnung finden Sie nähere Angaben zur Auswahl der Stützpunktwerte. Seite 30 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 35: Anzeige (P060 Bis P062)

    Anzeige in Yards zu erhalten. Es muss darauf geachtet werden, dass nach Eingabe des Faktors ein Überlaufen der Anzeige vermieden wird (Anzeige von max. 4 Stellen vor dem Komma). Werte: -999 bis 9999 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 31...

  • Seite 36: Failsafe (P070 Bis P072)

    P005 gewählten Einheit eingegeben. (Eingabe eines negativen Wertes, wenn sich der Nullpunkt unterhalb des Meeresspiegels befindet.) Diese Eingabe wirkt sich nur auf die Anzeige des SITRANS LU 10 aus. (Relais und mA Ausgang bleiben unbeeinflusst). Werte: -999 bis 9999 Behälter...
  • Seite 37 Füllstand geändert hat) und die Failsafezeit zurückgesetzt. Läuft die eingestellte Failsafezeit (vor Durchführung einer gültigen Messung) ab, so nimmt der SITRANS LU 10 nach der entsprechenden Reaktionszeit (P072) den Failsafe Füllstand (P071) an. Wird nach Ablauf der Failsafezeit eine gültige Messung durchgeführt, so wird der "neue"...
  • Seite 38 Bei der Auswahl "HOLd" (Werkseinstellung) wird im RUN Modus der "letzte bekannte" Füllstand gespeichert. Bei der Auswahl "Max" (HI) oder "Min" (LO) nimmt der SITRANS LU 10 nach der Reaktionszeit (P072) den Füllstandwert von Mess-Spanne (P007) oder Messbereich (P006) an.

  • Seite 39: Relais (P100 Bis P104, P110 Bis P113, P129)

    6 - 10 6 - 10 (Min. Alarm) P102 = 20.00% 11 - 15 6 - 10 (Max/Max. Alarm) P103 = 90.00% 16 - 20 6 - 10 (Min/Min. Alarm) P104 = 10.00% 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 35...
  • Seite 40 Füllstand, bei dem der Min. Alarm für die angezeigte Mess-Stelle ausgelöst wird. Werte: -999 bis 9999 (Werkseinstellung: 20,00% der Mess-Spanne) P103 MAX/MAX. ALARM Füllstand, bei dem der Max/Max. Alarm für die angezeigte Mess-Stelle ausgelöst wird. Seite 36 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 41 Dieser Parameter kann bei Bedarf zur Änderung von Relaisfunktion, Bezeichnung oder Betrieb verwendet werden. Bei Aufruf dieses Parameters erscheint das Relaissymbol in der Symbolanzeige und die Relaisnr. (entsprechend der SITRANS LU SAM Klemmen) im Anzeigenfeld der Mess-Stelle. 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 37...

  • Seite 42: Unabhängige Relaisschaltpunkte

    Die Werte der Schaltpunkte A/B setzen (auf die Relaisfunktion bezogene) Grenzwerte fest, bei denen im RUN Modus... 1. Alarmindikatoren (falls programmiert) "EIN" oder "AUS" geschaltet werden 2. Relais schalten (anziehen oder abfallen). Seite 38 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 43 **2% Hysterese (Werkseinstellung), einstellbar durch P116. Wichtig! Die Werte der Schaltpunkte A und B dürfen nicht identisch sein. P112 RELAISSCHALTPUNKT A Eingabe des gewünschten Schaltpunkts (in Bezug auf die gewählte Relaisfunktion). Werte: -999 bis 9999 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 39...
  • Seite 44 "HOLd": Relais bleibt im letzten Zustand, bis der Normalbetrieb wieder aufgenommen wird. "dE": Relais fällt sofort ab, oder "En": Relais zieht sofort an Die Eingabe wird wie folgt vorgenommen: zur Anzeige des Zusatzfunktionssymbols, 1. Taste Seite 40 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 45: Ma Ausgang (P200 Bis P203, P210 Bis P215, P219)

    Betriebsart automatisch dem "Füllstand", "Leerraum" oder "Abstand". Bei einer programmierten Behälterform (P050) entspricht sie automatisch dem Wert "Volumen" (es sei denn, die Zuweisung wurde geändert). Werte: 1 = Füllstand 2 = Leerraum 3 = Abstand 4 = Volumen 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 41...
  • Seite 46 Mittelwert aller Mess-Stellen, die im Bereich der mA Zuweisung (P202) enthalten sind, angezeigt. Ist einer Mess-Stelle mehr als ein mA-Ausgang zugeordnet, so wird der Wert der niedrigsten mA-Ausgangsnummer angezeigt. Werte: 0.000 bis 22.00 Seite 42 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 47 Gerät begrenzt werden (Werkseinstellung auf 3,800 mA). Werte: 0.000 bis 22.00 P213 mA MAXIMALWERTBEGRENZUNG Mit diesem Parameter kann der Maximalwert des mA Ausgangs für das angeschlossene Gerät begrenzt werden (Werkseinstellung auf 20,20 mA). Werte: 0.000 bis 22.00 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 43...
  • Seite 48 "HI": nach Ablauf der Failsafezeit (P070) geht der mA Ausgang sofort auf den Wert "Mess-Spanne". Wahlweise kann auch ein mA Wert vorgegeben werden, um bei einem bestimmten Wert einen sofortigen mA Ausgang zu erhalten. Werte: 0.000 bis 22.00 Seite 44 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 49: Systemparameter

    Speicherung von Temperaturdaten (P300 und P302) Anzeige der im Betrieb gespeicherten Höchsttemperatur. P300 (V) MAX. TEMPERATUR AM ULTRASCHALLSENSOR Anzeige der maximalen Behältertemperatur (in °C), wenn ein Ultraschallsensor mit integrierter Temperaturkompensation verwendet wird. Werte: -50 bis 150 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 45...

  • Seite 50: Profilaufzeichnungen (P330 Bis P337)

    Anzeige der vom TS-3 Temperaturfühler (falls verwendet) aufgezeichneten Höchsttemperatur (in °C). Bei Aufruf des Parameters erscheint das Temperaturzeichen im Symbolfeld und die TS-3 Nummer (entsprechend der Klemmenbelegung des SITRANS LU 10) im Anzeigenfeld der Mess-Stelle. Werte: -50 bis 150 Profilaufzeichnungen (P330 bis P337) Die folgenden Parameter sind für den befugten Milltronics Kundendienst oder Techniker...
  • Seite 51 Adresse gelöscht. Der Parameterwert kehrt auf z. B. Aufzeichnung gelöscht, ‘ - - - - ’ zurück. Adresse 3 leer * Zugriff auf den Parameter Echoprofilanzeige (P810), um den Sensor auszuwählen. 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 47...
  • Seite 52 Prozentwert eingegeben wird. Siehe Kapitel , Tastatur des Handprogrammers). P334 (G) AUTOM. AUFZEICHNUNG SCHALTPUNKT A Eingabe des Füllstandes, der zusammen mit Schaltpunkt B die Grenzwerte zur Speicherung der Profilaufzeichnungen festlegt. Werte: -999 bis 9999 Seite 48 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 53: Systemdaten (P340 Bis P342)

    Bei der Eingabe "0" (Werkseinstellung) wird kein Echoverlust zur Speicherung einer autom. Profilaufzeichnung benötigt. Werte: 0.0 bis 9999 Systemdaten (P340 bis P342) Anzeige der Systemdaten bezüglich des SITRANS LU 10. P340 (V) HERSTELLUNGSDATUM Anzeige des Herstellungsdatums des SITRANS LU 10. Werte: JJ:MM:TT Format 7ML19985AN32 SITRANS LU 10 –...

  • Seite 54: Feinabstimmung Messbereich (P650 Bis P654)

    P341 (V) BETRIEBSZEIT Anzeige, wieviele Tage der SITRANS LU 10 seit der Herstellung (P340) in Betrieb war. Dieser Wert wird im EEPROM gespeichert und einmal pro Jahr aktualisiert. Wenn der SITRANS LU 10 mindestens einmal innerhalb von 24 Stunden ausgeschaltet wird, beträgt dieser Wert immer weniger als 1.
  • Seite 55 Ist der Korrekturfaktor bekannt (und eine Nullpunktkorrektur soll nicht durchgeführt werden), so kann der Offsetwert direkt eingegeben werden. Er wird zum Messwert addiert, bevor dieser zur Anzeige gebracht wird. Werte: -999 bis 9999 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 51...
  • Seite 56 Schallgeschwindigkeit auch direkt eingegeben werden. Für P005 = 1, 2 oder 3 wird die Einheit m/s verwendet (ft/s für P005 = 4 oder 5). Werte: 50.01 bis 2001 m/s (164.1 bis 6563 ft/s) Seite 52 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 57: Temperaturkompensation (P660 Bis P664)

    P660 TEMPERATURMESSUNG Dieser Parameter ist auf "AUTOMATISCH" voreingestellt. Während eines Messzyklus tastet der SITRANS LU 10 den zum Sensor gehörigen TS-3 Temperaturfühler ab. Wenn kein TS-3 Temperaturfühler angeschlossen ist, wird der Messwert des Ultraschallsensors verwendet. Verfügt der Sensor über keine interne Temperaturkompensation, so wird der unter P661 eingegebene Temperaturwert übernommen.
  • Seite 58 Im RUN Modus kann diese Anzeige durch Drücken der Taste aufgerufen werden. Wird keine Temperaturvorgabe in P660 verwendet, erscheint der gemessene Temperaturwert. Bei Wahl einer Temperaturvorgabe wird der Wert aus Parameter P661 angezeigt. Werte: -50 bis 150 Seite 54 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 59: Füllstandänderung (P700 Bis P707)

    Füllstandänderung (P700 bis P707) P700 MAX. BEFÜLLGESCHWINDIGKEIT Einstellung der Reaktion des SITRANS LU 10 auf einen Anstieg des Füllstandes (oder auf einen höheren Failsafe Füllstand, P071). Der Wert muss etwas höher sein, als die max. Befüllgeschwindigkeit des Behälters. Die Eingabe erfolgt in der unter P005 gewählten Einheit oder in % der Mess- Spanne (P007) pro Minute.
  • Seite 60 Änderungsgeschwindigkeit der Füllstandhöhe (in Einheiten (P005) oder % der Mess-Spanne (P007) pro Minute). (Beim Entleeren hat der Wert ein negatives Vorzeichen). Im RUN Modus kann die Anzeige durch Drücken der Taste aufgerufen werden. Werte: 0.000 bis 9999 Seite 56 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 61: Messwertprüfung (P710 Bis P713)

    Andernfalls erweitert es sich bei jedem gesendeten Impuls, bis das gewählte Echo umfasst wird. Danach nimmt das Fenster wieder seine normale Größe an. Bei der Eingabe "AUS" reagiert der SITRANS LU 10 sofort auf einen neuen Messwert. Die Änderung erfolgt mit der unter P700 und P701 festgelegten Geschwindigkeit.
  • Seite 62 Sperrfenster wird nachgeführt, wenn es einen neuen Messwert umfasst und die Anzeige wird berechnet. Andernfalls wird der neue Messwert durch die Echosperre (P711) geprüft, bevor der SITRANS LU 10 die Anzeige aktualisiert. Bei Eingabe von "0" (Werkseinstellung) wird das Fenster automatisch berechnet.

  • Seite 63: Abtasten (P720, P725 Bis P729)

    Stellen-Nr. des Kurzbereichsensors einzugeben. Werte: 0 bis 10 (0 = aus, Werkseinstellung) P726 SYNCHRONISATION Dieser Parameter ist bei Montage eines anderen Füllstandmess-Systems neben dem SITRANS LU 10 zu verwenden. Installation Siehe , Synchronisation. Werte: 0 = nicht erforderlich 1 = Synchronisation der Mess-Systeme (Werkseinstellung) 7ML19985AN32 SITRANS LU 10 –...
  • Seite 64 Anzeige der Zeit (in Sekunden), die verging, seit die angezeigte Mess-Stelle zum letzten Mal abgerufen wurde. Dieser Wert kann als Zusatzanzeige im Run Modus abgelesen werden. Siehe Kapitel Betrieb / Tastatur. Werte: 0.000 bis 9999 Seite 60 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 65: Anzeige (P730 Bis P734, P740)

    Eingabe der Verzögerung (in Sekunden), nach der die Anzeige auf die nächste Mess-Stelle springt. (Der Durchlauf der Mess-Stellenanzeige erfolgt unabhängig vom Abtasten der Sensoren.) Werte: 0.5 bis 10 (Werkseinstellung auf 1.5 Sekunden) 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 61...
  • Seite 66 Werte: 1 = Mess-Stellennummer, an der gerade gemessen wird 2 = Bevorzugte Mess-Stellennummer P740 SCHNITTSTELLENKOMMUNIKATION Auswahl des ASCII Nachrichtenformats, das in der patentierten Siemens Milltronics Kommunikationsschleife verwendet wird. Wahl: "aus" wenn keine Peripheriegeräte angeschlossen sind (beschleunigt die Auswertung der Messdaten).

  • Seite 67: Smartlinx

    Tests solange wiederholt, bis alle Bedingungen erfüllt sind. Die Kommunikation wird dann wieder aufgenommen. Anzeigen: PASS: keine Fehler FAIL: fehlerhaftes SmartLinx Modul oder SITRANS LU 10 ERR1: unbekanntes Protokoll, SITRANS LU 10 Software aktualisieren P791 BUS FEHLER Dieser Parameter gibt an, ob ein Fehler am Bus anliegt.

  • Seite 68: Echoanalyse (P800 Bis P807)

    Bei einem Nullpunkt, der erheblich höher als der eigentliche Boden liegt, ist die Endbereichserweiterung so zu erhöhen, dass Messbereich und Endbereichs- erweiterung größer sind, als der Abstand vom Sensor bis zum Beckenboden. Die Werkseinstellung beträgt 20% der Mess-Spanne (P007). Werte: 0.000 bis 9999 Seite 64 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 69 Dieser Parameter wird verwendet, wenn der angeschlossene Ultraschallsensor mit einem Überflutungsschutz ausgestattet ist. Bei Sensorüberflutung erkennt der SITRANS LU 10, dass sich die zu messende Oberfläche in der Nahbereichsausblendung (P800) befindet, und geht sofort auf einen "Null" Abstand mit dem entsprechenden Betrieb von Anzeige und Ausgängen über.
  • Seite 70 Der Störgeräuschpegel setzt sich aus momentanen Schallgeräuschen und elektrischem Rauschen (z. B. induziert auf die Sensorleitung oder vom Sensor selbst empfangen) zusammen. Werte: x:y x = Mittelwert (-99 bis 99), y = Spitzenwert (-99 bis 99) Seite 66 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 71: Serviceparamter Zur Echoanalyse (P810,P816-P825,P830-P835,P840-P845,P850-P852)

    Serviceparamter zur Echoanalyse (P810,P816- P825,P830-P835,P840-P845,P850-P852) Folgende Parameter sind für den befugten Milltronics Kundendienst oder Techniker bestimmt, die mit den Siemens Milltronics Echoauswertetechniken vertraut sind. P810 ECHOPROFILANZEIGE Mit diesem Parameter kann überprüft werden, wie sich Änderungen von Echoanalyseparametern auswirken. Anschluss eines Oszilloskops an Anzeigeplatine TP1, TP2 und TP3.
  • Seite 72 Kontrolle des Abstands (in Einheiten P005) zwischen Sensorsendefläche und Profilmarker. Werte: 0.000 bis 9999 P819 (V) AMPLITUDE PROFILMARKER Kontrolle der Amplitude (in dB über 1µV) des Echoprofils an der Markerstellung. Werte: 0 bis 99 Seite 68 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 73 (Schweißnähte, Leitern, usw.) ausgewertet wird. Eingabe der Breite von Störechos (in ms), die ignoriert werden sollen. Den Wert programmieren, der dem vom Benutzer eingegebenen Wert am nächsten ist. Werte: 0 = aus (Werkseinstellung), größer = breiter 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 69...
  • Seite 74 Bearbeiten der Kurve (um ein Störecho zu vermeiden oder ein Nutzecho zu erfassen) kann die Abdeckkennlinie "ein-" und "ausgeschaltet" werden. Dabei werden die Auswirkungen beobachtet. Werte: 0 = aus 1 = ein Seite 70 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 75 Bestätigung der Werteingabe mit Auswahl eines anderen Sensors: Taste stellt die Mess-Stellennummer auf den Sensor ein. Auswahl des gewünschten Sensors. z. B. Rückkehr zu Sensor 1 Parameter P831, TVT Kennlinie aktivieren, muss "ein"-geschaltet sein. 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 71...
  • Seite 76 ANZAHL LANGE SENDEIMPULSE Eingabe der Zahl langer Sendeimpulse (und des Mittelwerts der Ergebnisse) pro Messzyklus. Dieser Wert wird durch die Reaktionszeit automatisch geändert (P003). (Siehe Technische Beschreibung, Reaktionszeit). Werte: 0 bis 200 Seite 72 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 77 MESSBEREICH KURZE SENDEIMPULSE Eingabe des mit kurzen Sendeimpulsen maximal zu messenden Abstands in den unter P005 gewählten Einheiten. Dieser Wert wird durch Ändern des Sensortyps (P004) automatisch angepasst. Werte: 0.000 bis 9999 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 73...

  • Seite 78: Test (P900 Bis P913)

    F3 = EEPROM F4 = EPROM P902 (V) WATCHDOG Taste zum Zurücksetzen des Mikroprozessors drücken. Nach Abschluss (Dauer ca. 10 Sekunden) geht der SITRANS LU 10 in den RUN Modus. P903 (V) ANZEIGE Taste zum Start des Anzeigetests drücken. Alle LCD Segmente und Zeichen werden kurz angezeigt.
  • Seite 79 P906 KOMMUNIKATION Taste zum Testen der Kommunikationsschaltkreise des SITRANS LU 10. Vor Aktivieren dieser Funktion sind die Klemmen 42 - 45 und 43 - 46 zu brücken. Bei erfolgreichem Test erscheint "PASS". Wenn "FAIL" angezeigt wird, muss der Test wiederholt werden. (Der erste durchgeführte Test löst die Autopolaritäts- funktion aus).

  • Seite 80: Messung (P920 Bis P923)

    Übertragung der entsprechenden Mess-Stellendaten an das BIC-II (falls verwendet). Werden Messungen oder eine Simulation gewünscht, ohne dass der SITRANS LU 10 Betrieb geprüft wurde, muss die angeschlossene Prozess-Steuerung vor Zugriff auf die folgenden Parameter ausgeschaltet werden. Seite 76 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 81 Taste , wenn die Simulation beendet werden soll. Während der Messung oder Simulation reagiert der SITRANS LU 10, als ob sich das Gerät im RUN Modus befinden würde. Der angezeigte Wert ist jedoch abhängig vom ausgewählten Messparameter und der Füllstand erscheint in der Zusatzanzeige.
  • Seite 82 Eingabe der zu kopierenden Mess-Stellennummer. Um eine Parametereinstellung zu kopieren, muss die gewünschte Sensor-Mess-Stelle ausgewählt sein: Bsp. Mess-Stelle 4 Eingabe der zu kopierenden Taste Mess-Stelle. Bsp. Kopie Mess-Stelle 1 Taste Kopieren Kopiervorgang beendet Seite 78 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 83: Master Reset (P999)

    • zum Löschen aller benutzerprogrammierten Werte aus dem Speicher. • nach Austausch des SITRANS LU 10 EPROM mit einer anderen Software-Revisionsnummer. Während der Durchführung des Master Reset zeigt die Balkenskala den Fortschritt von 0 bis 100% an. Nach einem Master Reset ist eine völlige Neuprogrammierung notwendig.
  • Seite 84 Seite 80 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 85: Technische Beschreibung

    Technische Beschreibung Messzyklus Ein Messzyklus des SITRANS LU 10 besteht aus einem oder mehreren elektrischen Ultraschall-impulsen, die ans Abtastrelais übertragen werden. Das Abtastrelais wird nach Bedarf aktiviert, um den Impuls an den entsprechenden Sensor weiterzugeben, der an die SITRANS LU 10 Klemmen angeschlossen ist.

  • Seite 86: Abstandsberechnung

    Die Schallgeschwindigkeit im Übertragungsmedium hängt von Art, Temperatur und Dampfdruck des vorhandenen Gases oder Dampfes ab. Die Werkseinstellung des SITRANS LU 10 geht von Luft bei 20°C (68°F) als Behälteratmosphäre aus. Wenn kein anderer Wert programmiert wird, wird zur Abstandsmessung eine Schallgeschwindigkeit von 344.1 m/s (1129 ft/s) herangezogen.

  • Seite 87: Abtasten

    Abtastfolge 1,2,1,3,1,4,1,2,1,3,1,4 usw. Volumen Der SITRANS LU 10 bietet eine Reihe von Volumenberechnungsformeln (P050 bis P055) Entspricht der zu überwachende Behälter keiner der 8 vorgegebenen Formen, kann eine universelle Volumenberechnung durchgeführt werden. Man verwendet dabei die Füllstand/Volumenkurve des Herstellers (oder erstellt sie anhand der Behältermaße).

  • Seite 88: Reaktionszeit

    Bei gemischten Kurven sind mindestens 2 Stützpunkte unmittelbar vor und nach jedem Bogen der Kurve (sowie ein Stützpunkt im Winkel) einzugeben. Reaktionszeit Die Reaktionszeit (P003) desSITRANS LU 10 auf Füllstandänderungen ist so konzipiert, dass höchste Installationsanforderungen erfüllt werden. Seite 84 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 89: Anwendungsbeispiele

    Es ist sehr unwahrscheinlich, dass eines der aufgeführten Beispiele ganz genau Ihrer Applikation entspricht. Die Beispiele (oder eine Kombination davon), die Ihrer Applikation am besten entsprechen, helfen jedoch, die Beziehung zwischen SITRANS LU 10 Parametern und den Anforderungen für die Prozessmessung zu verdeutlichen. BEISPIEL 1. Messung von Füllstand (oder Volumen), Einzelbehälter.
  • Seite 90 Beispiel 1 - Füllstandmessung Materialfüllstand Die Füllstandmessung ist die häufigste Einsatzart des SITRANS LU 10 Messumformers. Es gelten folgende Voraussetzungen: • Ein 30 m hohes Zementsilo ist zu überwachen. • Die maximale Füllgeschwindigkeit beträgt 0,08 m pro Minute. • Alarmindikatoren sind nötig, wenn der Füllstand über 25 m steigt oder unter 10 m fällt.
  • Seite 91 Min. Alarm aus, Iststand = 9.36 m, Anzeige = 10.00 m. 12:27 Max. Alarm ein, Iststand = 21.36 m, Anzeige = 25.00 m. 12:47 Befüllung stoppt, Iststand = 22.96, Anzeige = 27.00 m. 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 87...
  • Seite 92 Einstellungen der Volumenparameter für Mess-Stelle 1 P050 Behälterform Eingabe "1" für stehenden Zylinder mit flachem Boden. P051 Max. Volumen Eingabe "1457" für 1457 m Im RUN Modus wird nun das Volumen in m angezeigt. Seite 88 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 93: Beispiel 2 - Leerraummessung

    Keine Eingabe erforderlich (Werkseinstellung auf mittel, 1 m/min). P004 Sensortyp Eingabe "101" für XCT-8. P005 Maßeinheit Eingabe "4" für feet. P006 Messbereich Eingabe "4.5" für 4.50 ft (3 ft Durchmesser plus 1.5 ft im Standrohr). 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 89...

  • Seite 94: Parametereinstellungen Für Temperaturmittelwert

    Beachten Sie, dass der SITRANS LU AO mA Ausgang im Zustand "Spannung aus" des SITRANS LU 10 "gehalten" wird und im Zustand "Spannung aus" des SITRANS LU AO auf 0.00 mA fällt. Bei Spannungsausfall wird der letzte bekannte mA Ausgangswert mindestens 1 Stunde lang gespeichert.

  • Seite 95: Beispiel 3 - Ma Mittelwertbildung

    Bei Mess-Schwierigkeiten, die länger als 2 Minuten anliegen, erfordert die SPS ein 3,8 mA Signal. • Die XLS-30 Sensoren sind an die Sensorklemmen 1 bis 6 angeschlossen. • Ein SITRANS LU AO ist an die SITRANS LU 10 Klemmen für Kommunikation mit Peripheriegeräten angeschlossen. Mess-Stellen (max. 10) mA Ausgang Nr.
  • Seite 96 SITRANS LU AO mA Ausgang 7 an das Gerät für die Anzeige der Gesamtmenge an. Bei einem Spannungsausfall des SITRANS LU 10 wird der SITRANS LU AO mA Ausgang "gehalten"; bei einem Spannungsausfall des SITRANS LU AO fällt er auf 0,00 mA ab. In beiden Fällen wird der "letzte bekannte"...

  • Seite 97: Beispiel 4 - Abstandsmessung

    Zeigt die SPS einen Wert von 3.8 mA an, so wird der Bandschleifenwagen sofort angehalten. • An die SITRANS LU 10 Klemmen für Kommunikation mit Peripheriegeräten ist ein SITRANS LU AO Modul angeschlossen. *Bei einer horizontalen Montage des XLS oder XLT Sensors muss zum Schutz vor mechanischer Beschädigung eine Trägerplatte unter dem Sensor angebracht werden.
  • Seite 98 SITRANS LU AO mA Ausgang 10 an die SPS angeschlossen. Bei vollautomatisierten Anlagen erfolgt die Positionierung des Bandschleifenwagens in Abhängigkeit des Füllstands im Bunker (Messung durch die übrigen SITRANS LU 10 Mess-Stellen) über die SPS. (Siehe BEISPIEL 3 - mA Mittelwertbildung). Bei gleichzeitiger Verwendung der Beispiele 3 und 4 kann die SPS folgendermaßen programmiert werden:...

  • Seite 99: Bic-Ii Unterstützung

    Mit dem SITRANS LU 10 können praktisch alle Prozesse kontrolliert werden (soweit Temperatur-höchstwerte, Messbereich und chemische Beständigkeit des Systems beachtet werden), die eine Abstandsmessung oder das Erkennen der Anwesenheit / Abwesenheit eines Gegenstands erfordern. Mit Hilfe des Kapitels Parameter können Sie interessante Möglichkeiten zum Einsatz des SITRANS LU 10 in ihrem Prozess finden.
  • Seite 100 2 Zeichen, $32 bis $FA (als Binärwert konvertieren und 100 abziehen, z. B. Temperatur = 20 °C) Prozent 5 Zeichen, 00.00 bis 9999. (z. B. aktueller Füllstand = 85.00% der Mess- Spanne, EEEE. = Überlaufanzeige) $0D (End Of Message) Seite 96 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 101 Mess-Stelle Stelle Nr. 2) End of Message Nachrichtentyp $0D (End Of Message) Auf Wunsch kann der SITRANS LU 10 Nachrichten vom Hostgerät empfangen, mit denen die Bevorzugung eines Behälters " " oder " " geschaltet werden kann (siehe BEVORZUGUNG, P720).

  • Seite 102: Wartung

    Wartung Abgesehen von der üblichen Gehäusepflege benötigt der SITRANS LU 10 praktisch keine Wartung. Vor Installation des Handprogrammers ist der dafür vorgesehene Ausschnitt mit einem sauberen, trockenen Tuch zu reinigen. Der Ultraschallsensor ist regelmäßig einer Sichtkontrolle zu unterziehen. Kommt es trotz der Selbstreinigungsfunktion des Sensors zu Materialablagerungen auf der Sendefläche,...

  • Seite 103: Fehlersuche

    TS-3 Temperaturfühler Füllstand verwenden Technische Beschreibung Siehe Schallgeschwindigkeit Fehlerhafte Anzeige, kaum Nutzecho zu schwach oder Sensor neu montieren und/oder auf Bezug zum Materialfüllstand Auswertung eines Störechos zu messendes Material ausrichten. Siehe Mess-Schwierigkeiten 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 99...

  • Seite 104: Mess-Schwierigkeiten

    Im Falle von Mess-Schwierigkeiten, die länger als die eingegebene Failsafe Zeit (P070) anliegen, blinken abwechselnd "LOE" und der Messwert in der Anzeige. Unter bestimmten Bedingungen kann es aber auch vorkommen, dass der SITRANS LU 10 bei Mess-Schwierigkeiten ein Störecho als Nutzecho auswertet und dieses Echo als einen konstanten oder falschen Füllstand anzeigt.
  • Seite 105 In manchen Fällen sind Messungen während der Befüllung nicht möglich. Stellen Sie die Failsafe Funktion dann so ein, dass der SITRANS LU 10 die Geschwindigkeit des Materialanstiegs "vorwegnimmt" und die Anzeigewerte entsprechend anpasst. Die Zuverlässigkeit ist gewährleistet, wenn nach Absetzen des Staubes (oder Schaums) ein Technische Beschreibung gültiges Echo empfangen wird.

  • Seite 106: Falscher Anzeigewert

    Sensorkabel parallel verlaufen. Schalten Sie kurzzeitig in der Nähe installierte Thyristor-Steuerantriebe, Hochspannungs- oder Stromschütze aus. Wenn die Störung aussetzt, dann sollte der SITRANS LU 10 an einer anderen Stelle montiert werden. Setzen Sie die Echosperre (P711) auf "max. Kontrolle" (verlangsamte Reaktion auf Füllstandänderungen).
  • Seite 107 Systemparameter Schließen Sie ein Oszilloskop am SITRANS LU 10 an (siehe Echoprofilanzeige, P810). Beobachten Sie den Echomarker und wählen Sie den am besten geeigneten Algorithmus aus (P820). Bei Verwendung des Flächenalgorithmus (A) und Auftreten enger Störungsspitzen im Fernbereich des Echoprofils schalten Sie den Spike Filter (P821) ein und/oder erweitern Sie den Filter für schmale Echos (P822).
  • Seite 108 Seite 104 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 109: Technische Daten

    (Gehäuse Typ 4X / NEMA 4X / IP65) • Installationskategorie: • II • Verschmutzungsgrad: • 4 Mess-Stellen: • max. 10 Mess-Stellen pro SITRANS LU 10 • frequenzunabhängig Messbereich: • max. 0.3 m (1 ft) bis 60 m (200 ft) Genauigkeit: • 0.25% vom Messbereich oder 6 mm (0.24"), es gilt der größere Wert...
  • Seite 110 • SITRANS LU SAM, Sammelalarmmodul, max. 2 • SITRANS LU AO, Analog-Ausgangsmodul, max. 1 • BIC-II, Schnittstellenmodul, max. 1 • max. 3 Peripheriegeräte pro SITRANS LU 10 SmartLinx Module • protokollspezifische Module als Schnittstelle zu gängigen industriellen Kommunikationssystemen. Siehe zugehörige Produktinformation.

  • Seite 111: Programmierungstabelle

    P100 Grundeinstellungen (G) P101 Max. Alarm P102 Min. Alarm P103 Max/Max. Alarm P104 Min/Min. Alarm P110 Relaiszuordnung P111 Relaisfunktion P112 Relaisschaltpunkt A P113 Relaisschaltpunkt B P116 Hysterese Bandalarm P129 Failsafezeit für Relais 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 107...

  • Seite 112: Programmierungstabelle

    P342 Inbetriebnahme FEINABSTIMMUNG MESSBEREICH P650 Nullpunktkorrektur Schallgeschwindigkeits- P651 berechnung P652 Korrekturfaktor P653 Geschwindigkeit P654 Geschwindigkeit bei 20 °C TEMPERATURKOMPENSATION P660 Temperaturmessung P661 Temperaturvorgabe P662 Zuordnung Temperaturfühler P663 Zuordnung Ultraschallsensor P664 Temperatur (V) Seite 108 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...

  • Seite 113: Programmierungstabelle

    Anzeigenverzögerung (G) P733 Anzeigendurchlauf (G) Mess-Stellensymbolanzeige P734 P740 Schnittstellenkommunikation (G) ECHOANALYSE P800 Nahbereichsausblendung P801 Endbereichserweiterung P802 Überflutung des Sensors P803 Sendeimpulsfolge P804 Ansprechschwelle P805 Echogüte (V) P806 Echostärke (V) P807 Störgeräusche (V) 7ML19985AN32 SITRANS LU 10 – BETRIEBSANLEITUNG Seite 109...

  • Seite 114: Programmierungstabelle

    Frequenz kurze Sende- P842 impulse Frequenz kurze Sende- P843 impulse Impulsdauer kurze Sende- P844 impulse Impulsdauer lange Sende- P845 impulse P850 Bevorzugung kurze Impulse P851 Mindestwert kurze Impulse P852 Messbereich kurze Impulse Seite 110 SITRANS LU 10 – BETRIEBSANLEITUNG 7ML19985AN32...
  • Seite 115 Rev. 2.1 *7mL19985an32*...

Inhaltsverzeichnis
