Webasto Thermo Top C Einbauanleitung
Chevrolet captiva
2,4 benzin und 2,0 diesel
ab modell 2006
linkslenker
schaltgetriebe
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

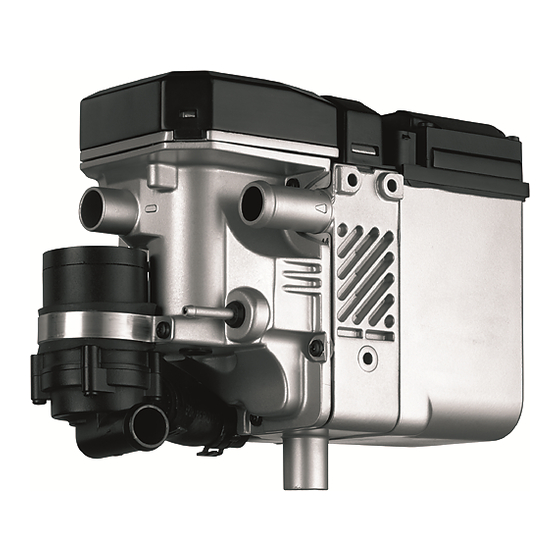

Wasser-Heizgerät
Zusatzheizung Thermo Top C
Einbauanleitung
Chevrolet Captiva
2,4 Benzin und 2,0 Diesel
ab Modell 2006
Linkslenker
Schaltgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1311790A
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Chevrolet Captiva Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Steuergerät versetzen nur Benzin Spezialwerkzeug Steuergerät versetzen bei Autogas Erläuterungen zum Dokument Wassereinbindung Diesel Vorarbeiten Wassereinbindung Benzin Einbauort Heizgerät Brennstoffeinbindung Einbindung Elektrik Brennluft Gebläseansteuerung manuelle Klimaanlage Abgasanlage Gebläseansteuerung Klimaautomatik Abschließende Arbeiten... -
Seite 3: Heizgerät / Einbaukit
Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Ein- bauanleitung“ notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und „Bedienungs- und Wartungsan- weisung“ der Thermo Top C/P/E zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Chevrolet Captiva Vorarbeiten ACHTUNG! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Sicherungs- und Relaisbox ausbauen - Motorabdeckung ausbauen - Motorsteuergerät ausbauen... -
Seite 6: Einbindung Elektrik
Chevrolet Captiva Einbindung Elektrik Kabelbaumdurchführung Vorwahluhr 1 Gummitülle 1 Vorwahluhr Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Schema Kabel- baumverle- gung Sicherungshalter, K3-Relais Option Sommer- / Winterschalter 1 Fahrzeugeigenen Clip versetzen 1 Sommer-/Winterschalter, Bohrung Ø... -
Seite 7: Gebläseansteuerung Manuelle Klimaanlage
Chevrolet Captiva Gebläseansteuerung manuelle Klimaanlage Webasto Chevrolet Captiva rt/ws Schaltplan manuelle Klimaanla- bl/sw Bauteile Webasto Bauteile Chevrolet Captiva Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker Gebläseschalter weiß Sicherung 25A Gebläsesicherung 40A schwarz Gebläserelais braun grün Legende blau Trennstelle Kabelfarben können variieren! Anschluß... -
Seite 8: Gebläseansteuerung Klimaautomatik
Chevrolet rt/ws Schaltplan Klimaauto- rt 2,5² matik br 4² gr/sw br 4² K3.1 rt 4,0² 4² 0,75² Bauteile Webasto Bauteile Chevrolet Captiva Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG Gebläseregler weiß Sicherung 25A Klimabedienteil schwarz Gebläserelais Sicherung 10A braun K3.1... - Seite 9 Chevrolet Captiva Elektrik vorbereiten Verbindungen gemäß Schaltplan herstellen. An beiliegender Leitung br 0,75² und an Leitungsabschnitt br 4² Kabelschuh an- crimpen. br 4² Leitung br ablängen Verbindungen gemäß Schaltplan herstellen. Leitungen in beiliegenden Iso- lierschlauch einziehen! 4² 2,5² 4² Zusatzre- lais K3.1 K3.1 vorberei-...
- Seite 10 Chevrolet Captiva Anschluß am 2-poligen Stecker 1 vom Geblä- semotor. Verbindungen gemäß Schaltplan herstellen (crimpen und schrumpfen). 2 Ltg. vi vom Stecker 3 Ltg. vi zum Gebläseregler Anschluß 4 Ltg. rt 4² von K3.1/30 Gebläse- 5 Ltg. br 4² von K3.1/87 motor 6 Ltg.
-
Seite 11: Option Telestart
Chevrolet Captiva Option Telestart 1 Vorhandene Bohrung, Schraube M5x16, Scheibe, Bundmutter 2 Empfänger 3 Halter Telestart Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 1 Temperatursensor mit geeigneten Mitteln befestigen (doppelseitiges Klebeband) Tempera- tursensor montieren... -
Seite 12: Heizgerät Vorbereiten
Chevrolet Captiva Heizgerät vorbereiten Nur Diesel a = 440mm b = 125mm c = 520mm Wasser- schläuche Abschnitt X entsorgen ablängen Nur Benzin a = 170mm b = 125mm c = 395mm Abschnitt X entsorgen Wasser- schläuche ablängen Wasserpumpe 2 vom Heizgerät demontieren. Schlauchstück 1 und Federbandschellen werden wieder verwendet. - Seite 13 Chevrolet Captiva Adapterleitung Wasserpumpe 1 aufstecken, ablängen und mit Kabelbaum Wasserpumpe 2 mittels Stoßverbinder farbgleich verbinden (crimpen und schrumpfen). Umwälz- pumpe an- schließen Ejotstehbolzen, Anzugsdrehmoment 10 Nm! 1 Ejotstehbolzen [3x] 2 Vorhandene Federbandschelle [2x] Heizgerät vormontie- Ejotschraube 2 [3x], Anzugsdrehmoment 10 1 Halter Teil 1 Halter 1 am Heizgerät...
-
Seite 14: Einbauort Vorbereiten
Chevrolet Captiva Einbauort vorbereiten 1 Traverse für Batterieträger 2 Gewinde auf Ø 10mm aufbohren [2x] Gewinde aufbohren Halter 3 der Hydraulikleitung 5 demontieren und gemäß Abbildung montieren! Die fahr- zeugeigene Schraube 1 wird wieder benötigt 2 Lochband 3 Schraube M6x16, Bundmutter M6 Hydraulik- leitung ver- setzen... -
Seite 15: Heizgerät Einbauen
Chevrolet Captiva 1 Kantenschutz 80mm 2 Kühlmittelschlauch Kanten- schutz ein- setzen Heizgerät einbauen 1 Vormontiertes Heizgerät 2 Schraube M8x30 lose montieren Heizgerät montieren Fahrzeugeigene Schraube 1 ausbauen und entsorgen. Halter montieren 1 Halter Teil 2 2 Bundmutter M6 [3x] 3 Schraube M8x40, Federring, Karosserie- scheibe Halter montieren... -
Seite 16: Steuergerät Versetzen Nur Benzin
Chevrolet Captiva Auf ausreichenden Abstand zu benachbarten Bauteilen, insbesondere zur Klimaleitung 1, ggf. korrigieren! Heizgerät ausrichten Steuergerät versetzen nur Benzin 1 Distanzmutter 30mm an vorhandenen Stehbolzen 2 Strebe 3 Bundmutter an vorhandenen Stehbolzen Steuerge- rät verset- 1 Schraube M6x30, Karosseriescheibe 2 Distanzmutter 15mm 3 Bundmutter 4 Schraube M6x16, Federring, Karosserie-... -
Seite 17: Steuergerät Versetzen Bei Autogas
Chevrolet Captiva Steuergerät versetzen bei Autogas Steg an Position 2 wegschneiden! 1 Halterung Steuergerät Steuerge- rät vorbe- reiten Vor der Montage Muttern an Position 1 entfer- nen! 1 Distanzmutter 30mm [2x] an vorhandenen Stehbolzen Distanz- muttern montieren Halter Steuergerät 1 mit Schraube M6x16, Federrring, Karosseriescheibe an hinterer Di- stanzmutter befestigen! Auf ausreichenden Abstand zu benachbarten... -
Seite 18: Wassereinbindung Diesel
Chevrolet Captiva Wassereinbindung Diesel ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schlauch- und Feder- bandschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Die Einbindung erfolgt „Inline“... - Seite 19 Chevrolet Captiva Schlauch zwischen Motorausgang / Wärme- tauschereingang 1 am Wärmetauscher ab- ziehen! Trennstelle Wärmeschutz zurückschieben! 1 Trennstelle 2 Schlauchstück Wärmetauschereingang Trennstelle 1 Schlauch Wärmetauschereingang Anschluß am Wärme- tauscher- eingang Beim Verlegen der Wasserschläuche ist auf ausreichenden Abstand zum Motor und zur Schaltung des Fahrzeuges zu achten! Verlegung im Motor-...
- Seite 20 Chevrolet Captiva Anschluß am Heizge- rät Anschluß am Heizge- rät Beim Verlegen der Wasserschläuche auf ausreichenden Abstand zur Schaltung ach- ten! 1 Gummiprofil sw positionieren Verlegung im Motor- raum Wasserschläuche vor dem Verbinden mit Kühlmittel befüllen! 1 Schlauch Motorausgang 2 Abstandshalter Anschluß...
-
Seite 21: Wassereinbindung Benzin
Chevrolet Captiva Wassereinbindung Benzin ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schlauch- und Federbandschellen so positionieren, dass kein an- derer Schlauch beschädigt werden kann! Die Einbindung erfolgt „Inline“... - Seite 22 Chevrolet Captiva Fahrzeugeigener Schlauch 1 vom Stutzen Motorausgang abziehen. Trennstelle 1 Profilgummi sw 2 Stutzen Umwälzpumpe 3 Stutzen Motorausgang Schlauch A anschlies- Wasserschläuche vor dem Verbinden mit Kühlmittel befüllen! 1 Schlauch Wärmetauschereingang 2 Abstandshalter Anschluß Wärmetau- scher Beim Verlegen der Wasserschläuche auf ausreichenden Abstand zur Schaltung ach- ten! Anschluß...
-
Seite 23: Brennstoffeinbindung
Chevrolet Captiva Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 24 Chevrolet Captiva Brennstoffleitung 3 vom Heizgerät an Druck- seite der Dosierpumpe [Seite mit Stecker]. 1 Schlauchstück, Schlauchschelle Ø10mm [2x] 2 Kabelbaum Dosierpumpe, Stecker mon- tiert Dosier- pumpe montieren 1 90°-Formschlauch am der Markierung trennen 2 Abschnitt entsorgen Brennstoff- entnehmer vorberei- Verschluß...
- Seite 25 Chevrolet Captiva Nur Benzin 1 Mecanyl- Brennstoffleitung und Kabel- baum Dosierpumpe Leitungen verlegen Einbaulage Dosierpumpe 3 beachten, siehe „Einbauanweisung“! Einbauort vor dem Fahrzeugtank! 1 Distanzscheibe 5mm 2 Winkel 4 Gummierte Rohrschelle 5 Schwingmetallpuffer, Bundmutter [2x] Einbauort 6 Fahrzeugeigene Schraube Dosier- pumpe Brennstoffleitung 2 vom Heizgerät an Druck- seite der Dosierpumpe [Seite mit Stecker].
- Seite 26 Chevrolet Captiva Verschluß vom vorhandenen Entnahmestut- zen abschneiden und 90°-Formschlauch 3 mit kurzem Ende aufstecken! 1 Brennstoffleitung 2 Schlauchschelle Ø 10mm [2x] 4 Tankarmatur 5 Kabelbinder Brennstoff- entnahme Brennstoffleitung 2 vom Brennstoffentneh- mer an Saugseite der Dosierpumpe [Seite ohne Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren.
-
Seite 27: Brennluft
Chevrolet Captiva Brennluft 1 Brennluftleitung 2 Schlauchschelle Brennluft- leitung montieren 1 Brennluftansaugleitung 2 Rohrschelle Ø 48mm, Gummierung ent- fernt 3 Brennluftansaugschalldämpfer 4 Vorhandene Bohrung, Einnietmutter M6, Schraube M6x20, Federring Schall- dämpfer montieren... -
Seite 28: Abgasanlage
Chevrolet Captiva Abgasanlage 1 Abgasleitung a = 330mm 2 Abgasendstück b = 120mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten Beiliegendes Lochband ca. 45° [2x] biegen! Lochband vorberei- 1 Einnietmutter M6 in vorhandener Bohrung Einniet- muttern einziehen 1 Schraube M6x20, Bundmutter 2 Abgasschalldämpfer 3 Lochband 4 Schraube M6x20, Federring... - Seite 29 Chevrolet Captiva 1 Schlauchklemme 2 Abgasleitung 3 Profilgummi rt aufschieben und positionie- Abgaslei- tung mon- tieren Abgasleitung 1 formen. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 2 Schlauchklemme Abgaslei- tung mon- tieren 1 Schlauchklemme 2 Gummiprofil rt aufschieben und positionie- 3 Abgasendstück Abgasend- stück mon-...
-
Seite 30: Abschließende Arbeiten
- Aufklebeschild „Standheizung vor dem Tanken abschalten“ an der B-Säule links anbringen Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 02/07 Druck: Steffen... -
Seite 31: Bedienungshinweise Für Den Endkunden
Chevrolet Captiva Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
