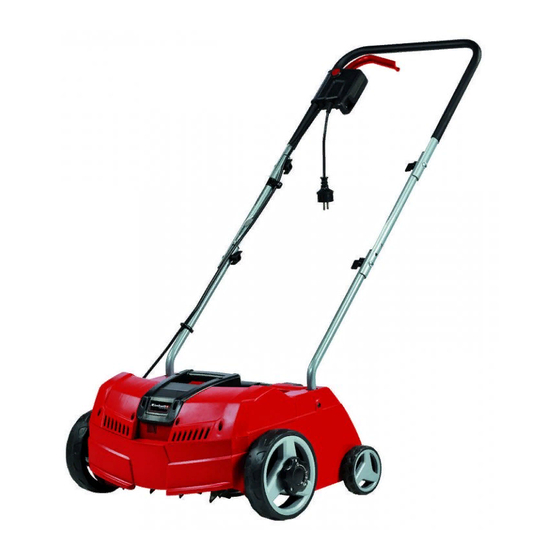

EINHELL GC-ES 1231/1 Originalbetriebsanleitung
Elektro-vertikutierer
Vorschau ausblenden
Andere Handbücher für GC-ES 1231/1:
- Originalbetriebsanleitung (51 Seiten) ,
- Originalbetriebsanleitung (39 Seiten) ,
- Originalbetriebsanleitung (51 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Originalbetriebsanleitung
Elektro-Vertikutierer
GB
Original operating instructions
Electric scarifi er
F
Instructions d'origine
Scarifi cateur electrique
I
Istruzioni per l'uso originali
Scarifi catore elettrico
DK/
Original betjeningsvejledning
N
El-dreven kultivator
S
Original-bruksanvisning
Elektrisk vertikalskärare
NL
Originele handleiding
Elektrische verticuteerder
H
Eredeti használati utasítás
Elektromos-vertikulátor
9
Art.-Nr.: 34.206.30
Anl_GC_ES_1231_1_SPK9.indb 1
Anl_GC_ES_1231_1_SPK9.indb 1
GC-ES 1231/1
I.-Nr.: 11017
19.03.2018 15:19:37
19.03.2018 15:19:37
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL GC-ES 1231/1
Inhaltszusammenfassung für EINHELL GC-ES 1231/1
- Seite 1 GC-ES 1231/1 Originalbetriebsanleitung Elektro-Vertikutierer Original operating instructions Electric scarifi er Instructions d’origine Scarifi cateur electrique Istruzioni per l’uso originali Scarifi catore elettrico Original betjeningsvejledning El-dreven kultivator Original-bruksanvisning Elektrisk vertikalskärare Originele handleiding Elektrische verticuteerder Eredeti használati utasítás Elektromos-vertikulátor Art.-Nr.: 34.206.30 I.-Nr.: 11017 Anl_GC_ES_1231_1_SPK9.indb 1...
- Seite 2 - 2 - Anl_GC_ES_1231_1_SPK9.indb 2 Anl_GC_ES_1231_1_SPK9.indb 2 19.03.2018 15:19:37 19.03.2018 15:19:37...
- Seite 3 - 3 - Anl_GC_ES_1231_1_SPK9.indb 3 Anl_GC_ES_1231_1_SPK9.indb 3 19.03.2018 15:19:38 19.03.2018 15:19:38...
- Seite 4 - 4 - Anl_GC_ES_1231_1_SPK9.indb 4 Anl_GC_ES_1231_1_SPK9.indb 4 19.03.2018 15:19:41 19.03.2018 15:19:41...
- Seite 5 - 5 - Anl_GC_ES_1231_1_SPK9.indb 5 Anl_GC_ES_1231_1_SPK9.indb 5 19.03.2018 15:19:48 19.03.2018 15:19:48...
-
Seite 6: Sicherheitshinweise
2. Gerätebeschreibung und Gefahr! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1/2) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Ein/Aus-Schaltbügel weise deshalb sorgfältig durch. Bewahren Sie die- 2. -
Seite 7: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße 4. Technische Daten Verwendung Netzspannung: ....... 230 V~ 50 Hz Leistungsaufnahme: ........ 1200 W Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet. Arbeitsbreite: ..........31 cm Anzahl der Messer: ....8 Doppelmesser Als Vertikutierer für den privaten Haus- und Hob- Tiefenverstellung: ...... - Seite 8 • Um die Gefahr von ernsthaften oder tödlichen Die Schalterbox an der rechten Verletzungen zu verringern, empfehlen wir Perso- Schubbügelseite in die beiden dafür nen mit medizinischen Implantaten ihren Arzt und vorgesehenen Löcher einsetzen und wieder den Hersteller vom medizinischen Implantat zu mit der Abdeckung (Abb.
-
Seite 9: Bedienung
Die Geräteanschlussleitungen müssen mindes- rutschfesten, griffi gen Sohlen und lange Hosen. tens vom Typ H05RN-F und 3-adrig sein. Ein Vertikutieren Sie immer quer zum Hang. Hänge Aufdruck der Typenbezeichnung auf der Gerä- über 15 Grad Schräge dürfen mit dem Vertiku- teanschlussleitung ist vorgeschrieben. -
Seite 10: Austausch Der Netzanschlussleitung
• 7. Austausch der Für eine lange Lebensdauer sollten alle Schraubteile sowie die Räder und Achsen Netzanschlussleitung gereinigt und anschließend geölt werden. • Die regelmäßige Pflege des Vertikutierers Gefahr! sichert nicht nur seine Haltbarkeit und Leis- Wenn die Netzanschlussleitung dieses Gerätes tungsfähigkeit, sondern trägt auch zu einem beschädigt wird, muss sie durch den Hersteller sorgfältigen und einfachen Vertikutieren Ihres... -
Seite 11: Entsorgung Und Wiederverwertung
9. Entsorgung und Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. - Seite 12 10. Fehlersuchplan Störung Mögliche Ursache Behebung Motor läuft nicht an a) Kein Strom im Stecker a) Leitung und Sicherung überprüfen b) Kabel defekt b) überprüfen c) Schalter Stecker Kombination c) durch Kundendienstwerkstatt defekt d) Anschlüsse am Motor oder d) durch Kundendienstwerkstatt Kondensator gelöst e) Vertikutierergehäuse verstopft e) Eventuell Vertikutiertiefe ändern...
- Seite 13 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
-
Seite 14: Serviceinformationen
Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß... - Seite 15 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
- Seite 16 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 16 - Anl_GC_ES_1231_1_SPK9.indb 16 Anl_GC_ES_1231_1_SPK9.indb 16...
-
Seite 83: Konformitätserklärung
SK vydáva nasledujúce prehlásenie o zhode podľa smernice standarder for artikkel EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Elektro-Vertikutierer GC-ES 1231/1 (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Reg. - Seite 84 - 84 - Anl_GC_ES_1231_1_SPK9.indb 84 Anl_GC_ES_1231_1_SPK9.indb 84 19.03.2018 15:19:58 19.03.2018 15:19:58...
- Seite 85 - 85 - Anl_GC_ES_1231_1_SPK9.indb 85 Anl_GC_ES_1231_1_SPK9.indb 85 19.03.2018 15:19:58 19.03.2018 15:19:58...
- Seite 86 EH 03/2018 (01) Anl_GC_ES_1231_1_SPK9.indb 86 Anl_GC_ES_1231_1_SPK9.indb 86 19.03.2018 15:19:58 19.03.2018 15:19:58...
