Der Regler SOL3-7 dient zur Regelung von Solarthermie-Anlagen. Er verfügt über bis zu neun Temperatur-Fühlereingänge,
bis zu sieben Schaltausgänge, einen Impulseingang und einen 0-10V Ein- oder Ausgang.
Der Regler ist mit den werksseitig vorgegebenen Temperaturen und Zeitprogrammen betriebsbereit. Bei der Inbetriebnahme
müssen am Regler die aktuelle Uhrzeit und das aktuelle Datum eingegeben, ein Anlagenschema ausgewählt und
anlagenabhängige Parameter festgelegt werden.
Diese Kurzanleitung soll bei Montage und Inbetriebnahme des Reglers notwendige Informationen liefern.
Weiterführende Informationen sind abrufbar unter http://www.KT-Elektronik.de.
Einbau- und Bedienanleitung
Anlagenschemata

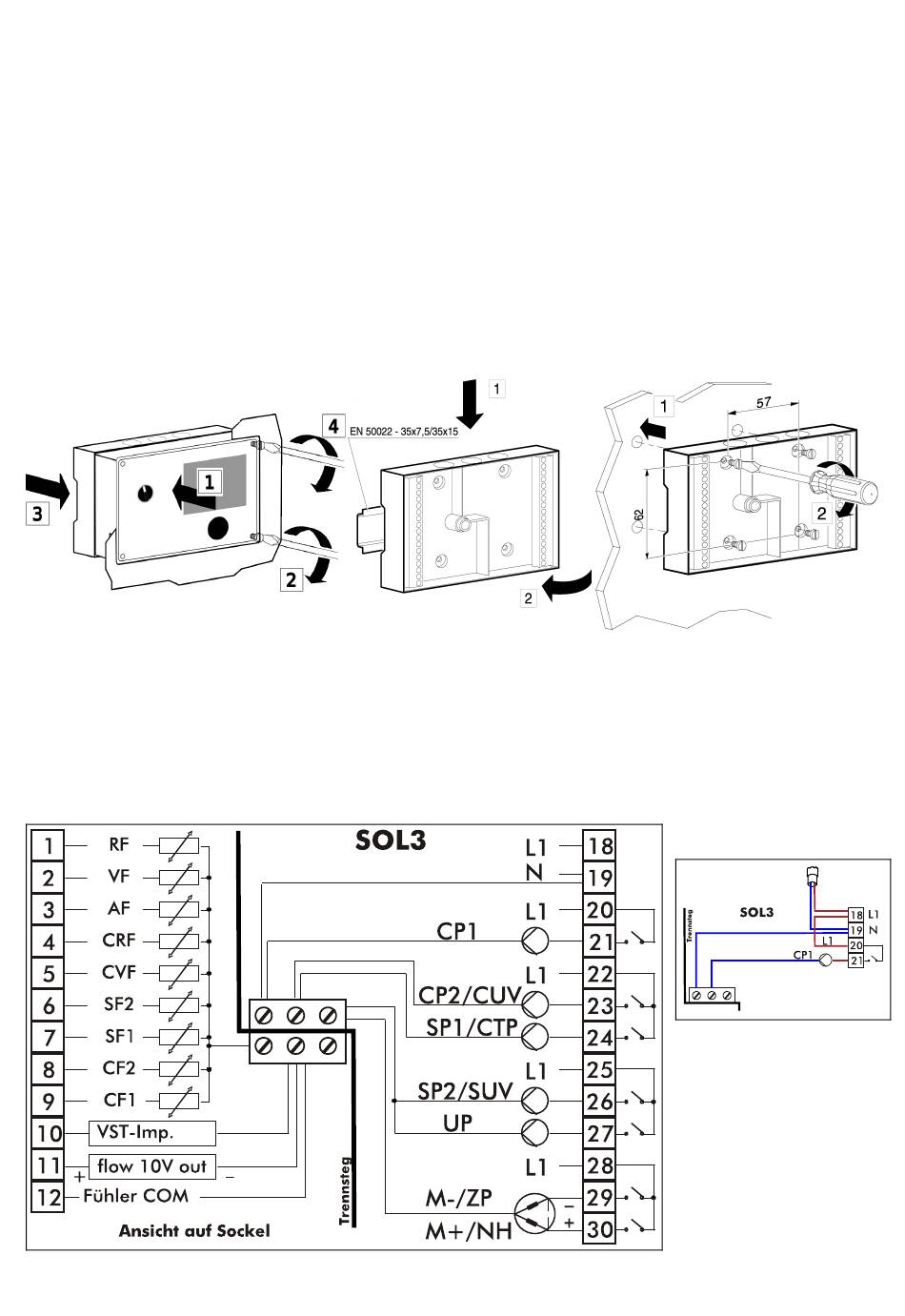

Installation

Montage

Fronttafeleinbau

Elektrischer Anschluss

Das Anschlussbild befindet sich auf der Rückseite des Reglers.
Alle 117 Anlagenvarianten werden mit diesem Anschlussbild ausgeführt. Bei einigen Anlagenvarianten ist eine abweichende
Relaisausgangsbeschaltung notwendig. Die nachfolgende Tabelle zeigt für alle Anlagenvarianten die Zuordnung der
Funktionen zu den Ausgangs-Klemmennummern.
Alle Relaiskontakte sind werksseitig nicht beschaltet (potentialfrei). Bei der Installation muss eine Schaltspannung (z.B. 230
V AC) an die zugehörige Klemme L1 angelegt werden. Dies kann durch eine Leitungsbrücke von Klemme 18 (L1) erfolgen.
KA_37387_SOL3-7_DE004
detaillierte Beschreibung der Gerätefunktionen
Schemata aller verfügbaren Anlagen
Hutschiene
SOL3-7
Wandaufbau
Beispiel:
3
