Kurzanleitung

Handbetrieb

Im Handbetrieb erfolgt die Einstellung aller Ausgänge, siehe Anschlussplan
Anzeige unter Beachtung des Regelkreises wählen:
POS1 : prozentuale Vorgabe des Stellwertes des Rk1-3Pkt-Mischers M1
POS2 : prozentuale Vorgabe der Spannung des Analogausgangs
UP1: Schalten des Relais für Heizkreispumpe UP1
ZP: Schalten des Relais für Zirkulationspumpe
CP1: Schalten des Relais für Kollektorpumpe CP1
CP2: Schalten des Relais für Kollektorpumpe CP2
CU: Schalten des Relais für Kollektorumschaltventil CUV
SP1: Schalten des Relais für Speicherpumpe SP1
SP2: Schalten des Relais für Speicherpumpe SP2
NH: Schalten des Relais für Nachheizung NH
SU: Schalten des Relais für Speicherumschaltventil SUV
CTP: Schalten des Relais für Kollektortauscherpumpe CTP
TdS: Schalten des Relais für Temperaturdifferenzschalter TdS
Hinweis:
Allein durch das Einstellen eines Drehschalters auf die Position
nicht beeinflusst. Erst die gezielte Stellwert- bzw. Schaltzustandsvorgabe wirkt sich auf die Ausgänge aus.
Im Handbetrieb ist die Funktion Frostschutz nicht gewährleistet.
14

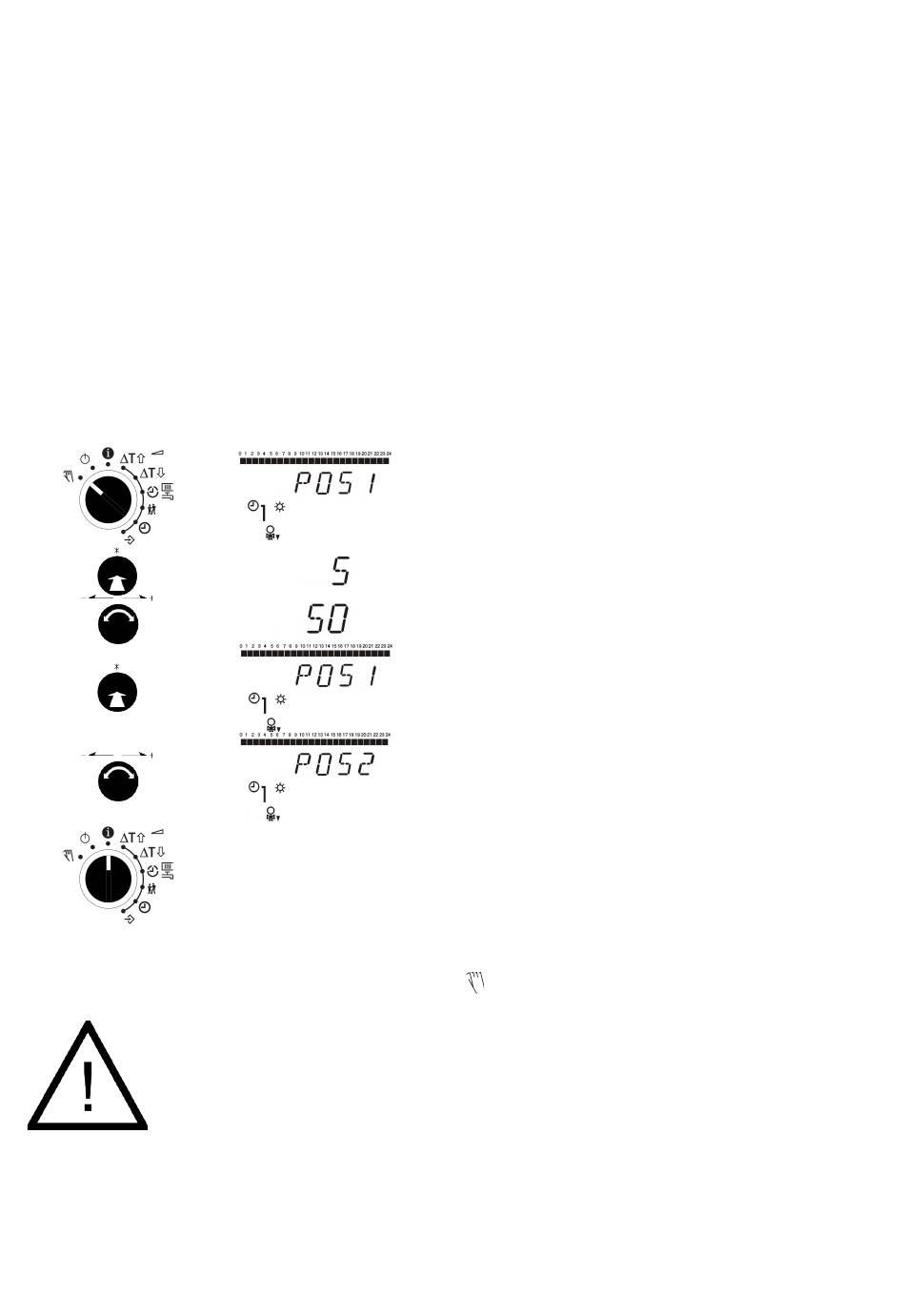

Drehschalter auf Handbetrieb stellen;
Anzeige des Zustandes von Rk1-3Pkt-Mischers
Bedienknopf drücken;
Vorgabe des Stellwertes wird angezeigt
Bedienknopf drehen;
Vorgabe des Stellwertes wird eingestellt
Bedienknopf drücken;
Vorgabe des Stellwertes wird bestätigt
Bedienknopf drehen;
folgender Ausgang wird zur Änderung angezeigt
Zum Verlassen des Handbetriebes wird der Drehschalter auf die
Stellung 'Informationen' gestellt. Die Handstellungen verlieren ihre
Gültigkeit, es werden alle Ausgänge auf den durch die Regel- und
Steuerungsfunktion definierten Wert gestellt.
Anzeige der Uhrzeit
"Handbetrieb" werden die Ausgänge des Reglers noch
