Kurzanleitung

Anlagenkennziffer einstellen

Funktionen aktivieren und deaktivieren

Eine Funktion wird über den zugehörigen Funktionsblock aktiviert. Die Zahlenreihe 0 bis 24 am oberen Displayrand
repräsentiert die Funktionsblocknummer. Bei Aufruf einer Konfigurationsebene werden die eingeschalteten Funktionsblöcke
durch ein schwarzes Quadrat rechts unter der Funktionsblocknummer gekennzeichnet.
Die Funktionsblöcke sind in der Einbau- und Bedienanleitung erläutert. In diesem Dokument befindet sich eine Liste der
Funktionen.
Die Funktionen sind nach Themengebieten geordnet:
CO1: Heizkreis Rk1
CO3: Solarkreis
CO4: Nachheizung/Trinkwassererwärmung
12

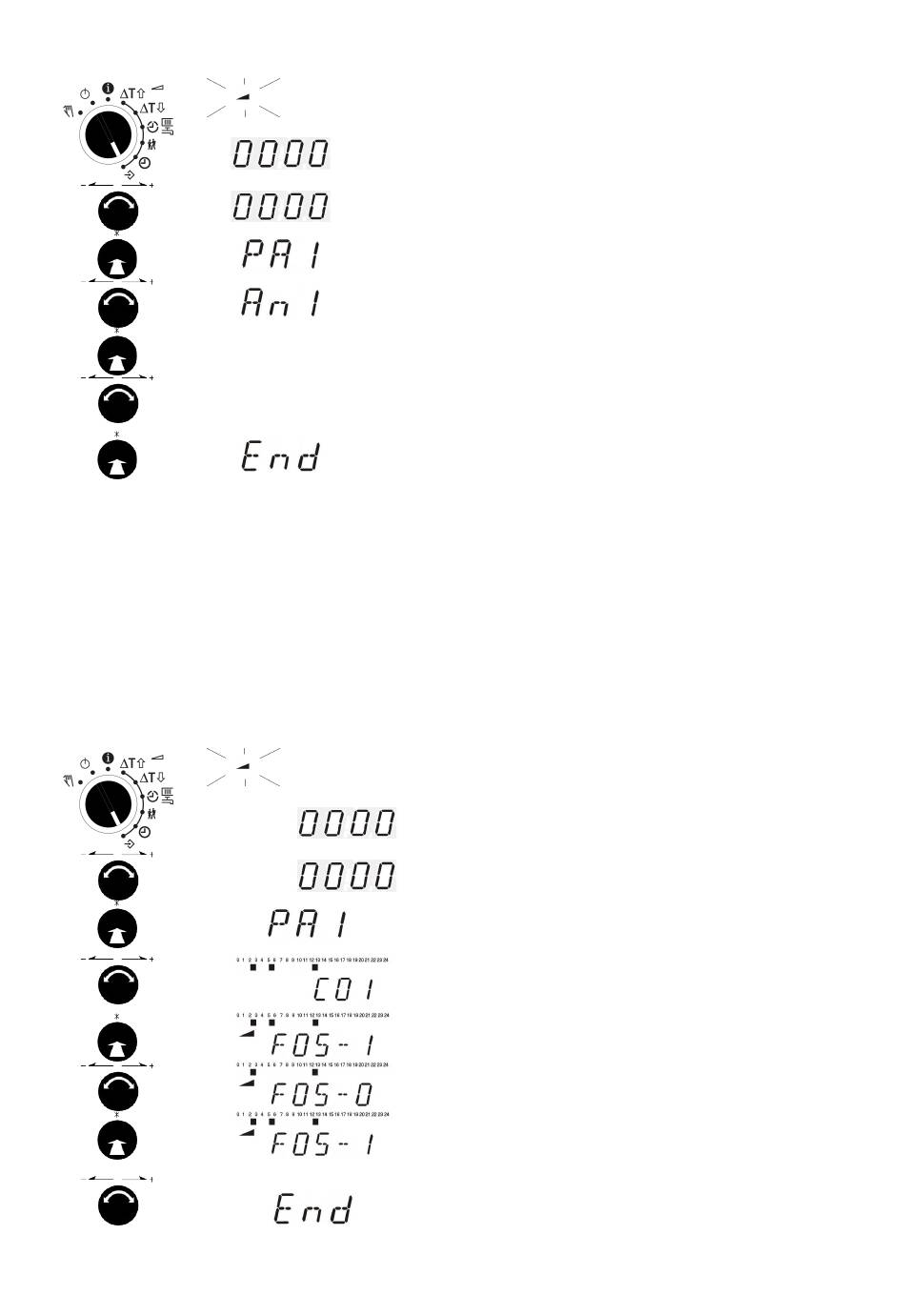

Drehschalter auf Konfigurationsebene stellen;
Symbol Parameter blinkt,
Schlüsselzahl wird angezeigt
Bedienknopf drehen;
gültige Schlüsselzahl wird eingestellt
Bedienknopf drücken;
Parameterebene 1 (Regelkreis 1) wird angezeigt
Bedienknopf drehen;
Anzeige 'Anl' wählen
Bedienknopf drücken;
I- I.0.0
Anlagenkennziffer wird angezeigt
I-2. I.0 Bedienknopf drehen;
Anlagenkennziffer einstellen
Bedienknopf drücken; Anlagenkennziffer wird bestätigt,
Werkseinstellungen für die gewählte Anlage werden automatisch eingestellt
'End' wird angezeigt – folgend können Anlagenparameter modifiziert werden
CO5: anlagenübergreifend
CO6: Modbus-Kommunikation
Drehschalter auf Konfigurationsebene stellen;
Symbol Parameter blinkt,
Schlüsselzahl wird angezeigt
Bedienknopf drehen;
gültige Schlüsselzahl wird eingestellt
Bedienknopf drücken;
Parameterebene 1 (Regelkreis 1) wird angezeigt
Bedienknopf drehen;
Konfigurationsebene wählen, eingeschaltete Funktionsblöcke
werden angezeigt
Bedienknopf drücken;
Funktionsblock 5 (EIN) wird angezeigt
Bedienknopf drehen;
Funktionsblock 5 auf AUS ändern
Bedienknopf drücken; Funktionsblock 5 (EIN) wird bestätigt;
Wenn der Funktionsblock nicht geschlossen wird, können
Funktionsblockparameter eingegeben werden.
Bedienknopf drehen;
weiteren Funktionsblock zum Einstellen oder 'End' zum Verlassen
der Ebene wählen
