KT-Elektronik
Der Regler SOL3-1 dient zur Regelung von Solarthermie-Anlagen. Er verfügt über bis zwei Temperatur-Fühlereingängeund
einen Schaltausgang.
Der Regler ist mit den werksseitig vorgegebenen Temperaturen und Zeitprogrammen betriebsbereit. Bei der Inbetriebnahme
müssen am Regler die aktuelle Uhrzeit und das aktuelle Datum eingegeben und anlagenabhängige Parameter festgelegt
werden.
Diese Kurzanleitung soll bei Montage und Inbetriebnahme des Reglers notwendige Informationen liefern.
Weiterführende Informationen sind abrufbar unter http://www.KT-Elektronik.de.
Einbau- und Bedienanleitung

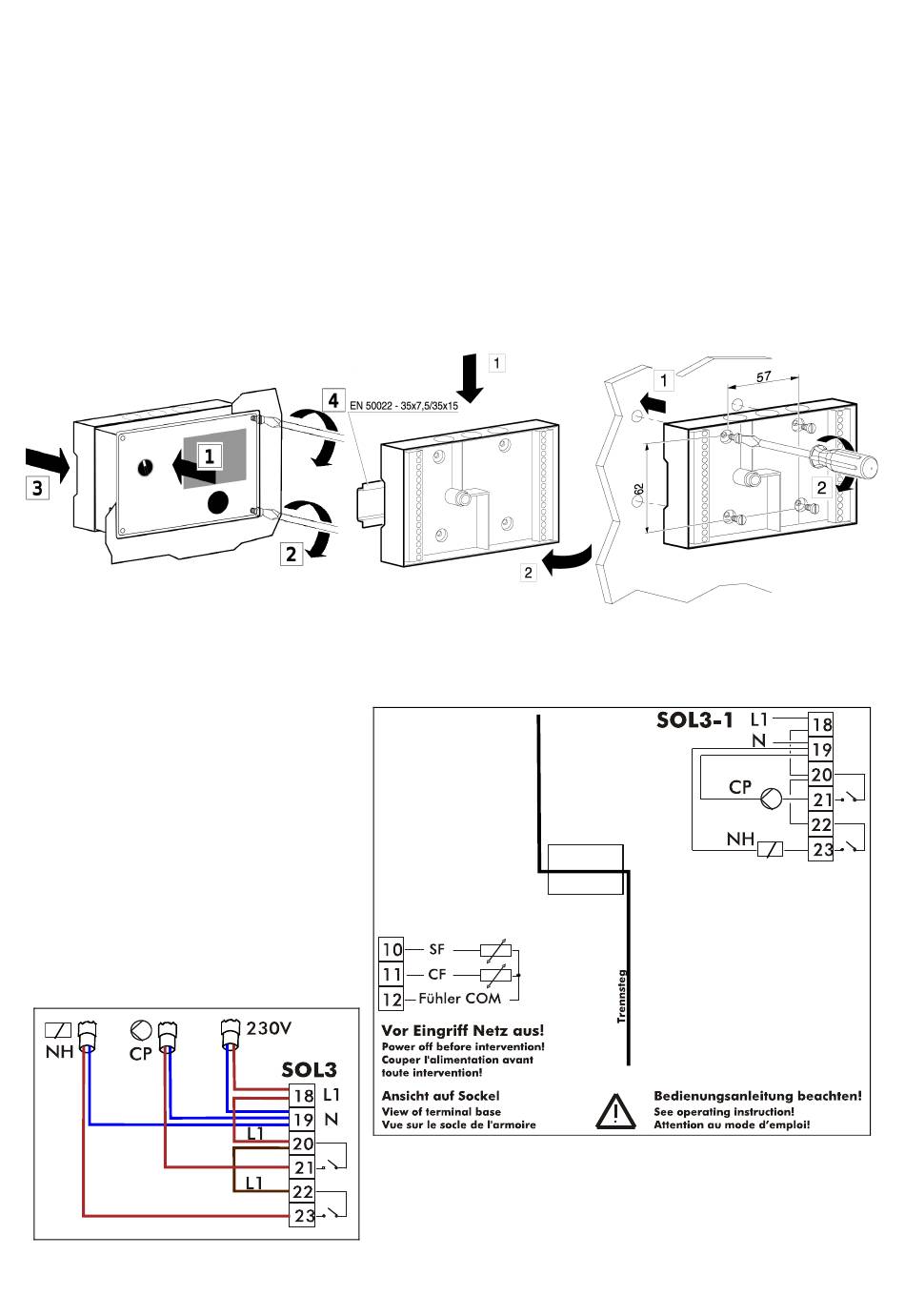

Installation
Montage
Fronttafeleinbau
Elektrischer Anschluss
Dieses Anschlussbild ist auch auf der Rückseite des Reglers dargestellt.
Legende
CF
Kollektorfühler
SF
Speicherfühler
CP
Kollektorpumpe
NH
Nachheizung
L1, N
Betriebsspannung
Alle Relaiskontakte sind werksseitig nicht
beschaltet (potentialfrei). Bei der Installation
muss eine Schaltspannung (z.B. 230 V AC) an
die zugehörige Klemme L1 angelegt werden.
Dies kann durch eine Leitungsbrücke von
Klemme 18 (L1) erfolgen. Beispiel:
KA_37381_SOL3-1_DE010
detaillierte Beschreibung der Gerätefunktionen
Hutschiene
SOL3-1
Wandaufbau
3
