Dateneingabe; Auslesen Der Motortemperatur - Maha Mdo 2 Lon Originalbetriebsanleitung

5.4.6

Dateneingabe

Die Schritte 1...8 sind identisch mit der Dateneingabe für das "Fahrzeug ohne OBD-System".
9 Geben Sie die Motortemperatur ein.
10 Geben Sie die Leerlaufdrehzahl min. und
max. ein.
11 Geben Sie die Abregeldrehzahl ein.
12 Geben Sie ein, ob und wie die Motorkondi-
tionierung durchgeführt werden soll.
13 Betätigen Sie den Button <F8> Weiter.
14 Wählen Sie den Messmodus aus. Wenn
keine Herstellervorgabe besteht, verwen-
den Sie Messmodus B.
15 Wählen Sie die Ausführung der Sonde aus.
16 Geben Sie die Beschleunigungszeit, den
Messzeitanteil und den Trübungswert ein.
17 Geben Sie den Einbauort der Diagnose-
schnittstelle ein.
18 Betätigen Sie den Button <F8> Weiter.
5.4.7

Auslesen der Motortemperatur

Gemäß AU-Leitfaden 4 ist ein Abbruch der Abgasuntersuchung mit <Esc> ab diesem Prüfschritt
nicht mehr zulässig. Kann die Motortemperatur nicht erreicht werden, ist der Abbruch der Mes-
sung nur noch durch Ziehen des OBD-Steckers möglich. Das Ergebnis der Abgasuntersuchung
lautet dann "Nicht bestanden".

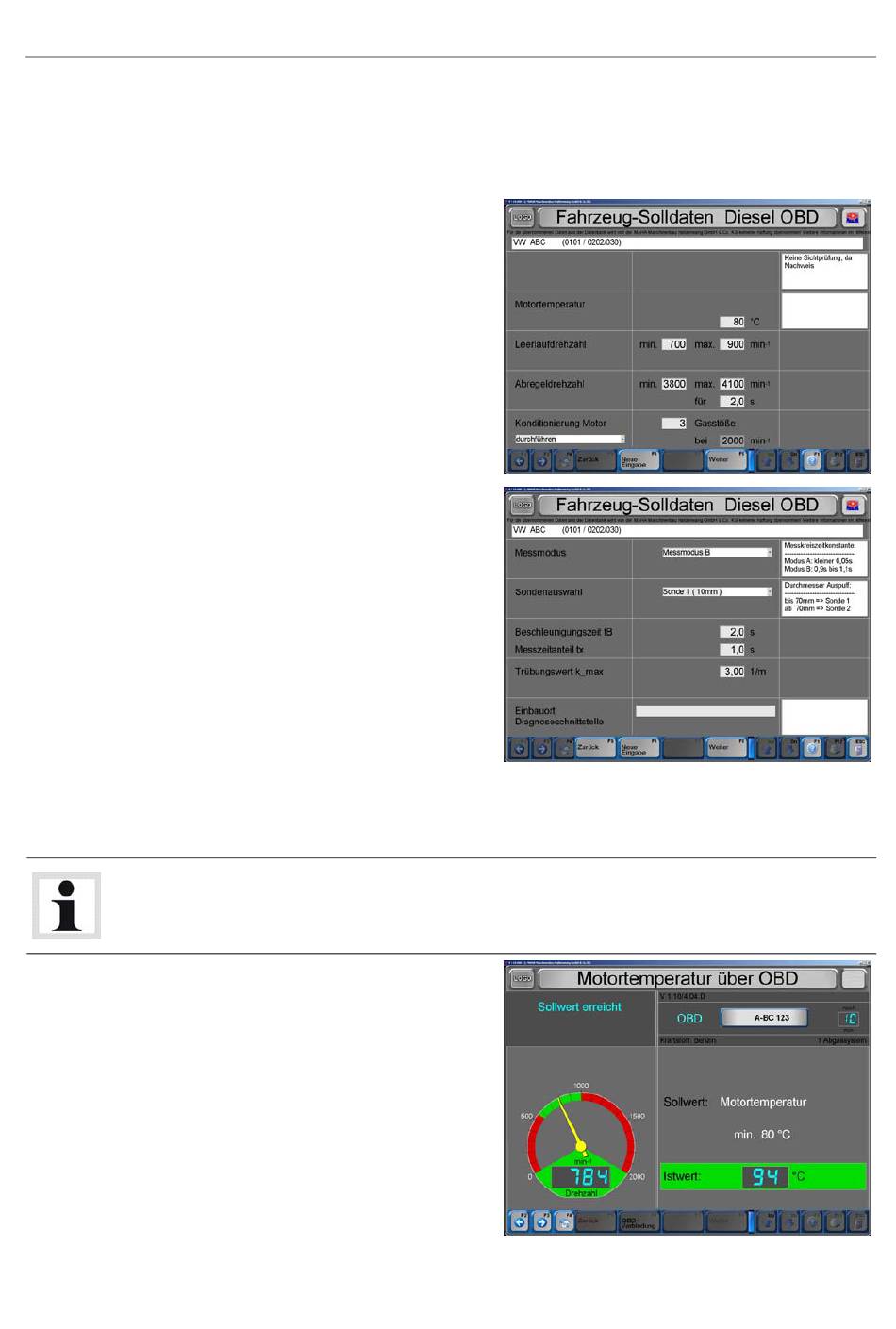

Die Prüfung startet mit der Kontrolle der
Motortemperatur. Die Motortemperatur und
Motordrehzahl werden über die Diagnose-
schnittstelle ausgelesen und zum MGT 5
übertragen.
Motortemperatur unterhalb
Sollwertbereich?
Ist die geforderte Motortemperatur nicht
erreicht, ist das Anzeige-Feld für die Motor-
temperatur rot. Es erscheint folgende Meldung:
"Motortemperatur ist unter Sollwert,
Motortemperatur auf Sollwert bringen"
1 Bringen Sie die Motortemperatur auf den Sollwert.
37
BA312401-de
