Beschreibung

3.1

Funktionsbeschreibung

Basis Handzange für den Einsatz von austauschbaren Crimpmatrizen bis zu einem maximalen
Querschnitt von 120 mm². Der lineare Hub mit integriertem Schnellvorschub sichert ein präzises
Arbeiten. Das Übersetzungsverhältnis der Handzange ermöglicht eine hohe Crimpkraft von 35
kN mit geringer Handkraft. Der Austausch der Crimpmatrizen erfolgt schnell und werkzeuglos
durch den aufklappbaren Adapter.
Eine entriegelbare Zwangsperre ermöglicht eine gesicherte Crimpqualität.
Rückseite

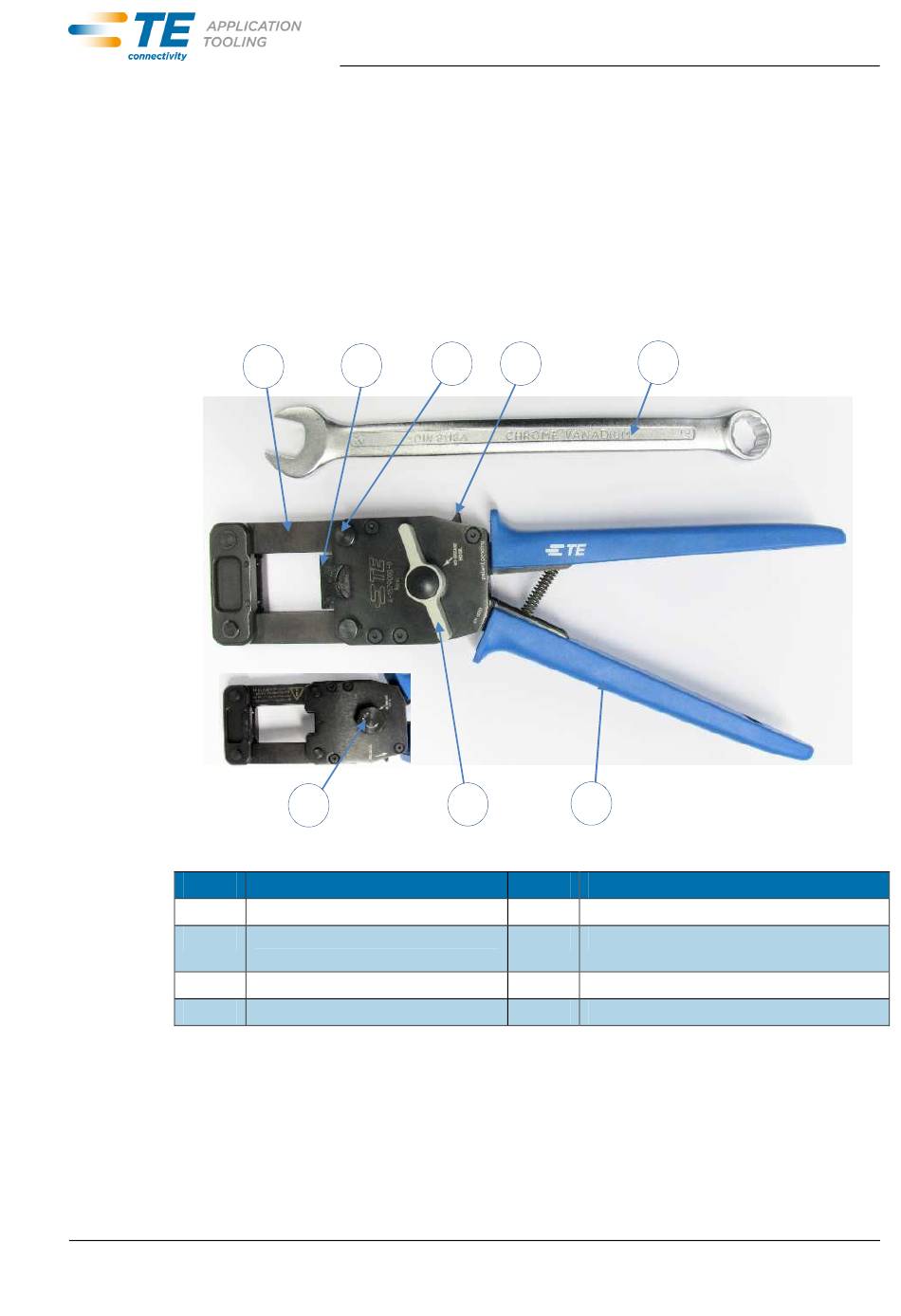

Abb. 1 : Die Handzange
Pos
1
3
5
7
Tab. 2 : Komponenten der Handzange
HT40 Basis Handzange
2 3
7
Bezeichnung
Handgriff
Untere, bewegliche Matrizenauf-
nahme
Entriegelungshebel
Entriegelungsbolzen SW 21
4 5
1
6
Pos Bezeichnung
2 Crimpkopf / Obere Matrizenaufnahme
4 Verriegelungsbolzen
6 Schnellvorschubhebel
8 Ring- Maulschlüssel SW 21
