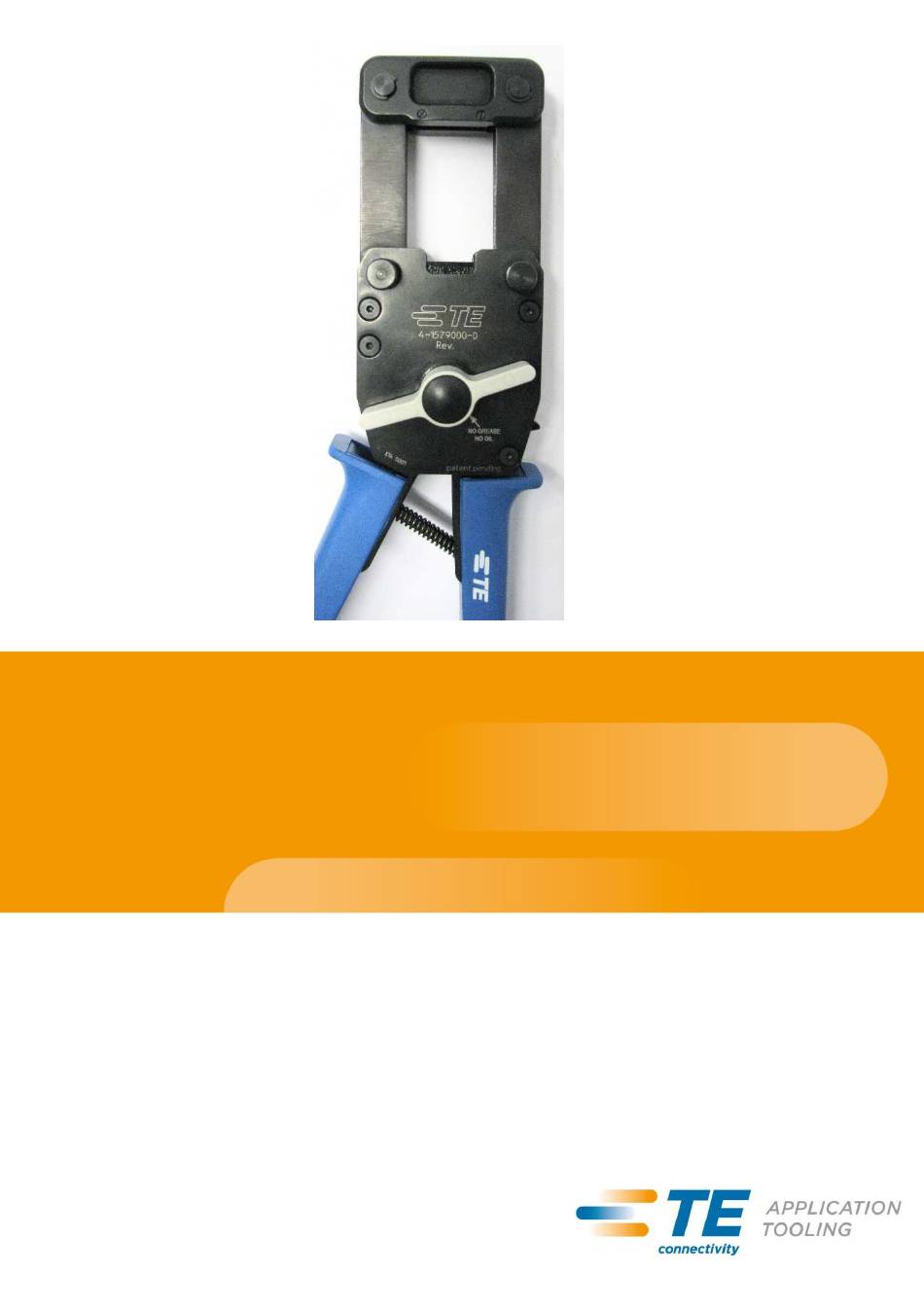

Betriebsanleitung
HT40 Basis Handzange
Customer Manual Nr.:
Customer Manual PN:
Sprache:
411-18589 Rev.A
2-744017-1
de (Original)

Werbung

loading

Verwandte Anleitungen für TE Connectivity HT40

Inhaltszusammenfassung für TE Connectivity HT40

  • Seite 1 Betriebsanleitung HT40 Basis Handzange Customer Manual Nr.: 411-18589 Rev.A Customer Manual PN: 2-744017-1 Sprache: de (Original)

  • Seite 2: Inhaltsverzeichnis

    HT40 Basis Handzange Inhaltsverzeichnis Revisionsverlauf ...................... 3 Einleitung ......................... 3 Zu dieser Betriebsanleitung ........................3 Bestimmungsgemäße Verwendung ....................... 3 Beschreibung ......................4 Funktionsbeschreibung .......................... 4 Matrizen Umbau ....................... 5 Matrizen einbauen ..........................5 Matrizen ausbauen ..........................6 Betrieb / Bedienung ....................6 Kontakt crimpen .............................

  • Seite 3: Revisionsverlauf

    Revisionsverlauf Einleitung Zu dieser Betriebsanleitung Diese Betriebsanleitung beschreibt die Anwendung und Bedienung der HT40 Handzange im Zusammenhang mit dem Crimpkopf sowie die erforderlichen Wartungsmaßnahmen. Daher muss jeder, der mit Arbeiten an und mit der Handzange beauftragt ist, diese Betriebsanleitung kennen und beachten. Es wird ausdrücklich darauf hingewiesen, dass die Betriebsanleitung für die HT40 Handzange unerlässlich ist.

  • Seite 4: Beschreibung

    HT40 Basis Handzange Beschreibung Funktionsbeschreibung Basis Handzange für den Einsatz von austauschbaren Crimpmatrizen bis zu einem maximalen Querschnitt von 120 mm². Der lineare Hub mit integriertem Schnellvorschub sichert ein präzises Arbeiten. Das Übersetzungsverhältnis der Handzange ermöglicht eine hohe Crimpkraft von 35 kN mit geringer Handkraft.

  • Seite 5: Matrizen Umbau

    HT40 Basis Handzange Matrizen Umbau Abb. 2 : Explosionszeichnung Bezeichnung Bezeichnung Handzangen Grundkörper Crimpkopf / Obere Matrizenauf- nahme Untere Matrize Obere Matrize Verriegelungsbolzen Untere, bewegliche Matrizenauf- name Tab. 3 : Komponenten der Handzange Matrizen einbauen Wählen Sie die gewünschte Crimpmatrize aus.

  • Seite 6: Matrizen Ausbauen

    HT40 Basis Handzange HINWEIS Dabei ist zu beachten, dass die Matrizenbeschriftung in Richtung des Schnellvor- schubhebels zeigt. Setzen Sie den Crimpkopf wieder in den Handzangen Grundkörper ein. Drücken Sie die Verriegelungsbolzen bis zum Anschlag ein. Matrizen ausbauen Öffnen Sie die Zangengriffe und prüfen Sie, dass die bewegliche Matrizenaufnahme voll- ständig eingefahren ist.

  • Seite 7: Kundendienst, Emea Service Hotline

    HT40 Basis Handzange Drehen Sie nun diesen gegen den Uhrzeigersinn bis die bewegliche Matrizenaufnahme in der Ausgangsposition geht. HINWEIS Den Kontakt im Fall des vorzeitigen entriegelns nicht verwenden! Kundendienst, EMEA Service Hotline Für Servicefragen oder technische Hilfestellungen kontaktieren Sie uns gerne:...
