Bedienungsanleitung
Operator Manual
Abisolierzange
Stripping Hand Tool
SOLARLOK
SOLARLOK
TE P/N 4-1579002-2
TE P/N 4-1579002-2
411-18508 / 1-744014-8
12.04.2011, RN, Rev.C
ECR-11-007455
Page 1 / 16
ECOC: EGC0 ; LOC: AI
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TE Connectivity SOLARLOK

Inhaltszusammenfassung für TE Connectivity SOLARLOK

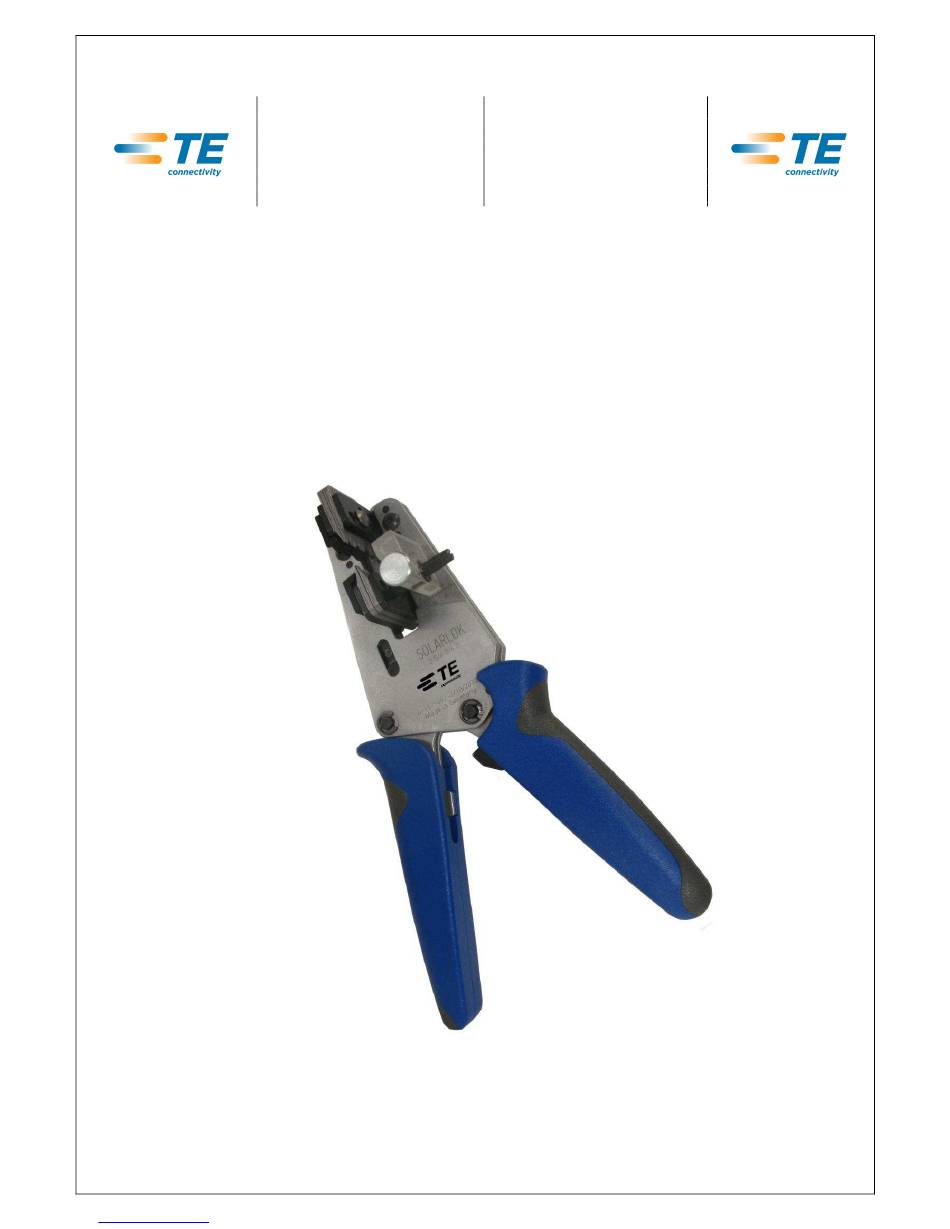

  • Seite 1 Bedienungsanleitung Operator Manual Abisolierzange Stripping Hand Tool SOLARLOK SOLARLOK TE P/N 4-1579002-2 TE P/N 4-1579002-2 411-18508 / 1-744014-8 12.04.2011, RN, Rev.C ECR-11-007455 Page 1 / 16 ECOC: EGC0 ; LOC: AI Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 P/N 4-1579002-2 411-18508 Rev C Deutsch..........................3 English ..........................10 Page 2 / 16 ECOC: EGC0 ; LOC: AI Downloaded from www.Manualslib.com manuals search engine...

  • Seite 3: Inhaltsverzeichnis

    P/N 4-1579002-2 411-18508 Rev C Inhaltsverzeichnis Umgang mit der Bedienungssanleitung ................. 4 Grundlegende Sicherheitshinweise ................4 2.1 Zuständigkeit ........................4 2.2 Hinweise zum Einrichten und Betreiben der Handzange ..........4 2.3 Hinweise zum Inhalt dieser Bedienungsanleitung ............5 Verwendungszweck ......................5 Beschreibung der Handzange ..................

  • Seite 4: Umgang Mit Der Bedienungssanleitung

    Jeder, der mit Arbeiten an der Handzange beauftragt ist, muss die Bedienungsanleitung kennen und beachten. Die Firma TE Connectivity lehnt jede Haftung für Schaden ab, der durch Nichtbeachten von Hinweisen an dem Werkzeug oder in der Bedienungsanleitung entsteht. Die Bedienungsanleitung ist vom Benutzer der Handzange um Anweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.

  • Seite 5: Hinweise Zum Inhalt Dieser Bedienungsanleitung

    Verwendungszweck Die Abisolierzange dient zum Abisolieren von TE Connectivity SOLAR-Leitungen. Die Abisolierzange ermöglicht ein qualitativ hochwertiges und beschädigungsfreies Abisolieren und Abmanteln von Solar- Leitungen von 2.5 / 4,0 / 6,0 mm². TE Connectivity freigegebene Leitungen siehe Verarbeitungsspezifikation 114-94061-1, -2. HINWEIS Alle Abmessungen in dieser Bedienungsanleitung werden in Millimeter “mm“...

  • Seite 6: Beschreibung Der Handzange

    P/N 4-1579002-2 411-18508 Rev C Beschreibung der Handzange Die Abisolierzange besteht aus einer festen Grundplatte und einer schwenkbaren Grundplatte, den Messeraufnahmen 1 bis 4, dem Messerblock mit Messer 5 bis 8 (mit Kennzeichnung der zu bearbeitenden Querschnitte), einem Klemmschutz 9, einem Leitungsanschlag 10 und Leitungszentrierhilfe 11 und 12.

  • Seite 7: Abisoliervorgang

    P/N 4-1579002-2 411-18508 Rev C Abisoliervorgang Leitungsanschlag Abbildung 3 Abbildung 4 1. Leitung dem entsprechenden Leitungsquerschnitt zuordnen. 2. Leitung einlegen und gegen Leitungsanschlag schieben (siehe Abbildung 3). 3. Zange schließen. Dabei bewegen sich die Messer 5…8 auf die abzuisolierende Leitung zu, die Isolation wird eingeschnitten und abisoliert (siehe Abbildung 3).

  • Seite 8: Zugfederwechsel

    P/N 4-1579002-2 411-18508 Rev C Zugfederwechsel Der Austausch der Zugfedern ist vorzugsweise durch den Kundendienst von TE Connectivity durchzuführen. Grifffeder Werkzeugkopffeder Abbildung 7 Abbildung 8 SICHERHEITSHINWEIS ! ► Nicht in den Messerbereich greifen (siehe Abbildung 1)! Verletzungsgefahr! Grifffeder (siehe Abbildung 7) 1.

  • Seite 9: Periodische Überprüfung

    4. Die Lagerbolzen sind regelmäßig mit leichtem Maschinenöl zu ölen und vor Verschmutzung zu schützen. Ersatz- und Verschleißteile In der folgenden Tabelle sind die Ersatzteile der Abisolierzange aufgelistet. Bedienungsanleitung 411-18508 / TE P/N 1-744014-8 Der Austausch der Zugfedern ist vorzugsweise durch den Kundendienst von TE Connectivity durchzuführen. Pos. Bezeichnung TE P/N...
