Einleitung

2.1

Zu dieser Betriebsanleitung

Diese Betriebsanleitung beschreibt die Anwendung und Bedienung der ERGOCRIMP-Matrize
im Zusammenhang mit der Handzange, sowie die erforderlichen Wartungsmaßnahmen. Daher
muss jeder, der mit Arbeiten an und mit dem Handwerkzeug beauftragt ist, diese Betriebsanlei-
tung kennen und beachten. Es wird ausdrücklich darauf hingewiesen, dass die Betriebsanlei-
tung für die ERGOCRIMP –Handzange unerlässlich ist.
Die Betriebsanleitung muss ständig beim Handwerkzeug verfügbar sein. Sie vom Besitzer / Be-
treiber um Anweisungen aufgrund bestehender nationaler Vorschriften zur Unfallverhütung und
zum Umweltschutz zu ergänzen.
Diese Betriebsanleitung gilt für folgende(n) Handwerkzeug(e) der Firma TE Connectivity:
ERGOCRIMP Matrize Flachstecker 1.6 x 0.6: TE PN 7-1579016-4
Folgende zu dieser Betriebsanleitung zusätzliche Dokumente müssen beachtet werden:
ERGOCRIMP Bedienungsanleitung:
2.2 Bestimmungsgemäße Verwendung
Die ERGOCRIMP-Matrize dient zum Crimpen von Flachstecker Kontakten nach TE Verarbei-
tungsspezifikation und Zeichnung, wie in Tab.2 erwähnt. Die ERGOCRIMP-Matrize dient aus-
schließlich zu Reparaturzwecken oder Mustererstellungen und nicht der Serienkonfektionie-
rung. Mit der ERGOCRIMP-Matrize können folgende Flachstecker Kontakte verarbeitet werden:
Kontakt PN
1241847
1703279
Tab. 2 : Verarbeitbare Kontakte
3

Beschreibung

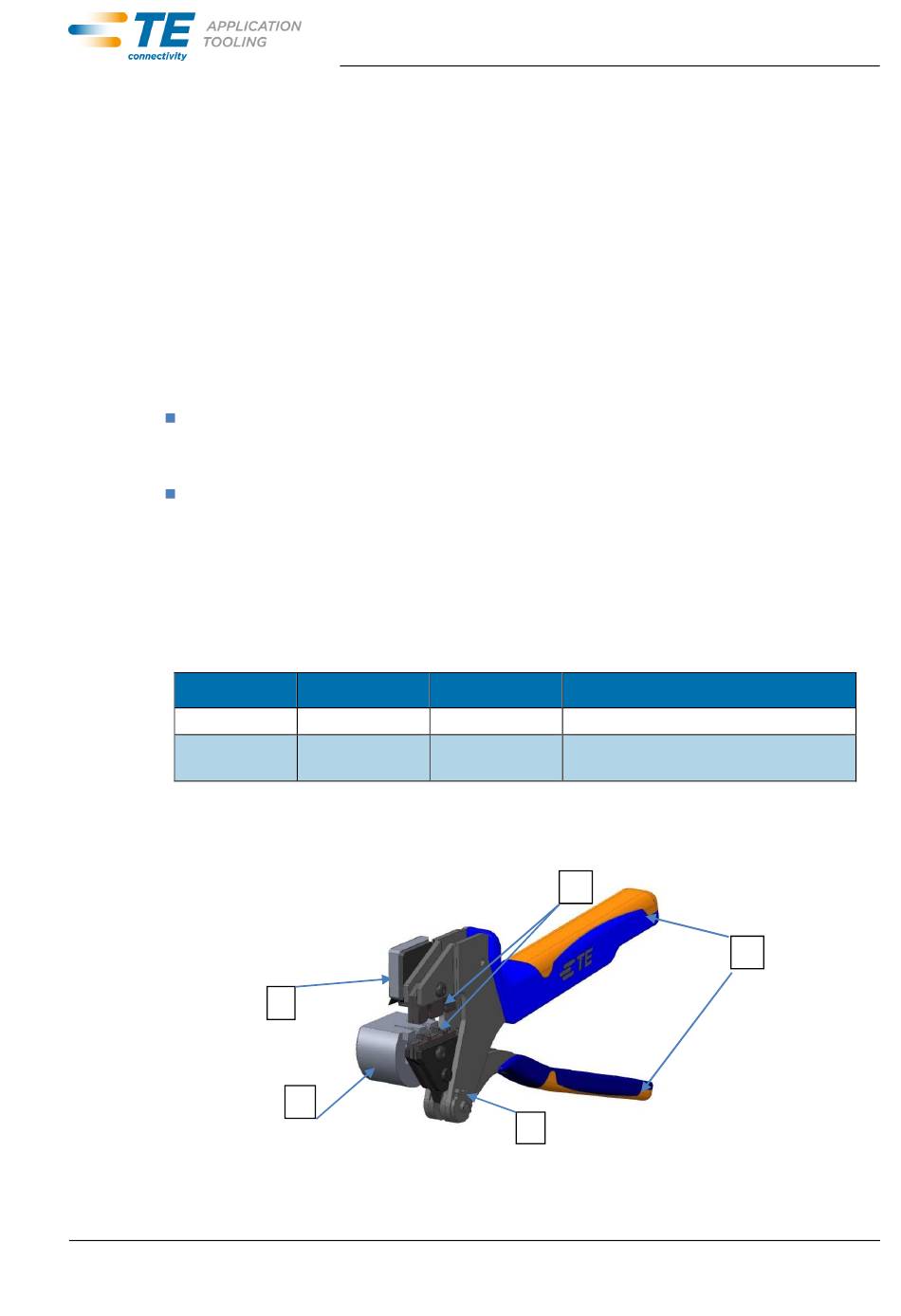

Abb. 1 : Das Handwerkzeug
ERGOCRIMP-Matrize Flachstecker 1.6 x 0.6
Querschnitt Kontakt
2
1,5 mm TAB 1.6x0.6
2
1,5 mm EDS TAB 1.6x0.6
gedichtet
4
2
TE PN 5-744001-2 / 411-18087
TE Verarbeitungsspezifikation
114-18082
114-18082
5
3
Seite 3 - 8
1
Betriebsanleitung
411-18590 Rev.A
