4

Matrizen Umbau

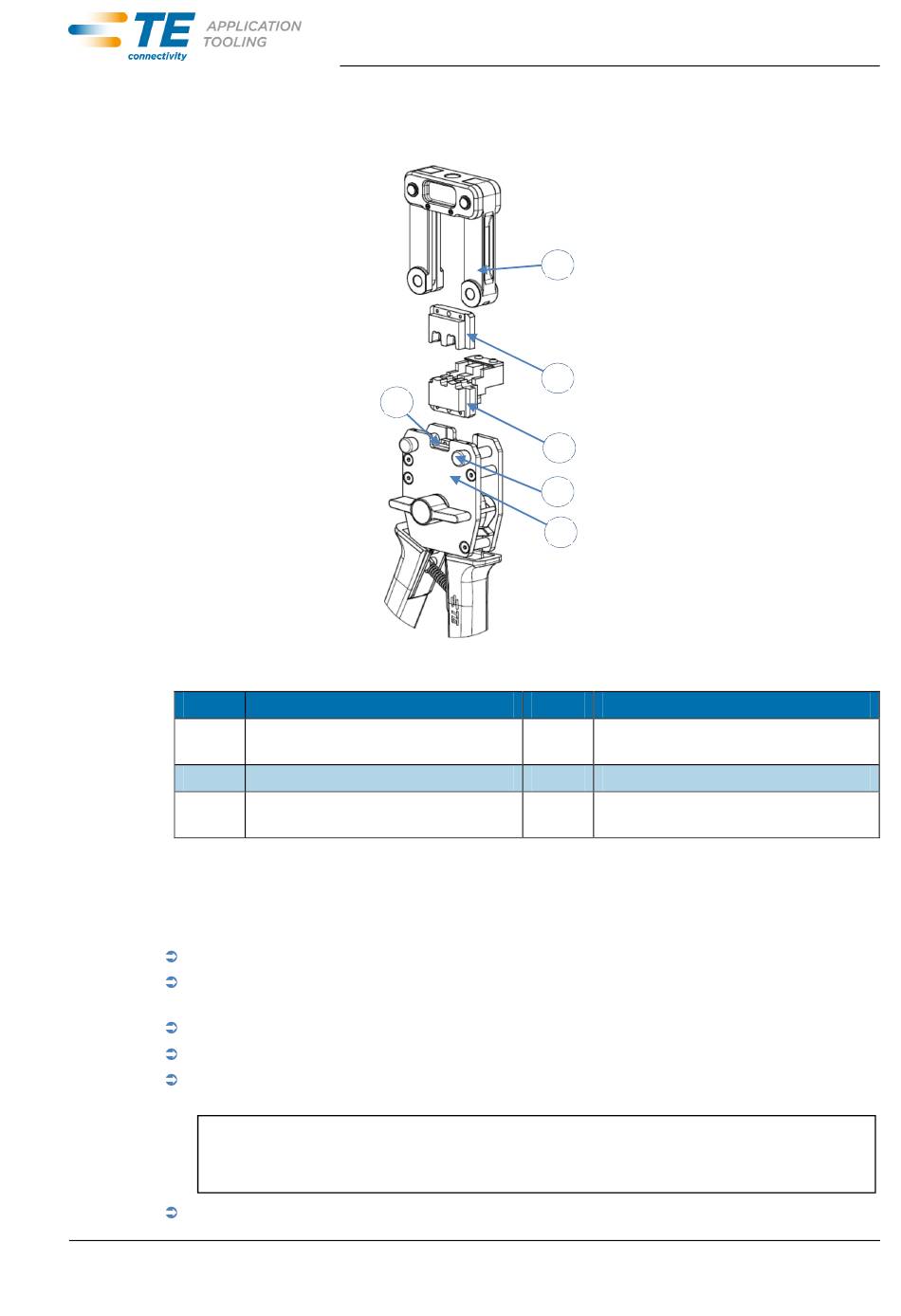

Abb. 2 : Explosionszeichnung
Nr.
1
3
5
Tab. 3 : Komponenten der Handzange
4.1

Matrizen einbauen

Wählen Sie die gewünschte Crimpmatrize aus.
Öffnen Sie die Zangengriffe und prüfen Sie, dass die bewegliche Matrizenaufnahme voll-
ständig eingefahren ist.
Ziehen Sie beide Verriegelungsbolzen bis zum Anschlag heraus.
Entnehmen Sie den Crimpkopf.
Positionieren Sie die untere Matrize in der unteren Matrizenaufnahme bis diese eingerastet
ist.
HINWEIS
Dabei ist zu beachten, dass die Matrizenbeschriftung in Richtung des Schnellvor-
schubhebels zeigt.
Positionieren Sie die obere Matrize in dem Crimpkopf bis diese einrastet.
HT40 Basis Handzange
6
Bezeichnung
Handzangen Grundkörper
Untere Matrize
Verriegelungsbolzen
2
4
3
5
1
Nr. Bezeichnung
2 Crimpkopf / Obere Matrizenauf-
nahme
4 Obere Matrize
6 Untere, bewegliche Matrizenauf-
name
Seite 5 - 7 Betriebsanleitung
411-18589 Rev.A
