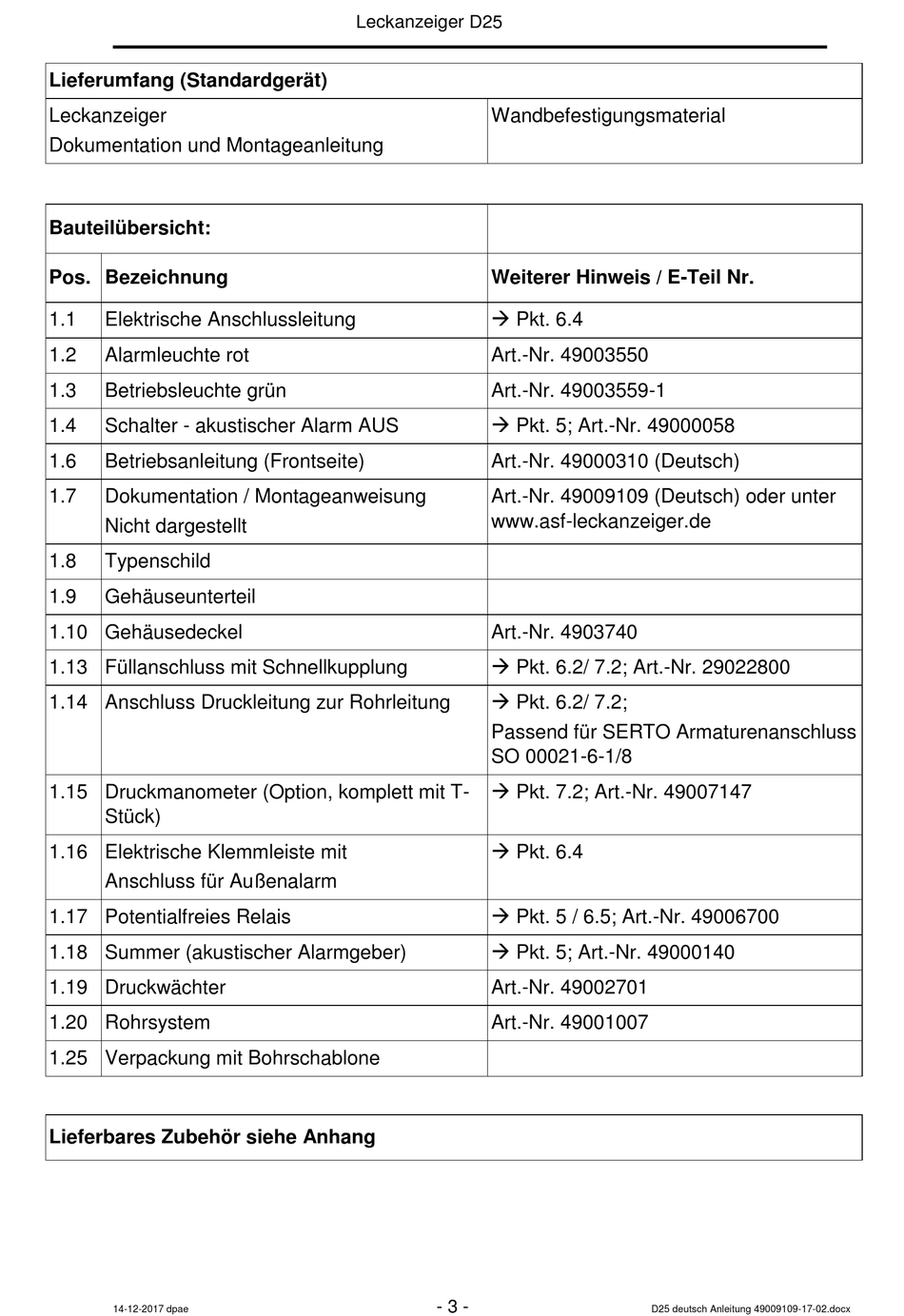

Thomas ASF D25 Montageanweisung Seite 3

Lieferumfang (Standardgerät)
Leckanzeiger
Dokumentation und Montageanleitung
Bauteilübersicht:
Pos. Bezeichnung
1.1 Elektrische Anschlussleitung
1.2 Alarmleuchte rot
1.3 Betriebsleuchte grün
1.4 Schalter - akustischer Alarm AUS
1.6 Betriebsanleitung (Frontseite)
1.7 Dokumentation / Montageanweisung
Nicht dargestellt
1.8 Typenschild
1.9 Gehäuseunterteil
1.10 Gehäusedeckel
1.13 Füllanschluss mit Schnellkupplung
1.14 Anschluss Druckleitung zur Rohrleitung
1.15 Druckmanometer (Option, komplett mit T-
Stück)
1.16 Elektrische Klemmleiste mit
Anschluss für Außenalarm
1.17 Potentialfreies Relais
1.18 Summer (akustischer Alarmgeber)
1.19 Druckwächter
1.20 Rohrsystem
1.25 Verpackung mit Bohrschablone
Lieferbares Zubehör siehe Anhang
14-12-2017 dpae
Leckanzeiger D25
Wandbefestigungsmaterial
Weiterer Hinweis / E-Teil Nr.
 Pkt. 6.4
Art.-Nr. 49003550
Art.-Nr. 49003559-1
 Pkt. 5; Art.-Nr. 49000058
Art.-Nr. 49000310 (Deutsch)
Art.-Nr. 49009109 (Deutsch) oder unter
www.asf-leckanzeiger.de
Art.-Nr. 4903740
 Pkt. 6.2/ 7.2; Art.-Nr. 29022800
 Pkt. 6.2/ 7.2;
Passend für SERTO Armaturenanschluss
SO 00021-6-1/8
 Pkt. 7.2; Art.-Nr. 49007147
 Pkt. 6.4
 Pkt. 5 / 6.5; Art.-Nr. 49006700
 Pkt. 5; Art.-Nr. 49000140
Art.-Nr. 49002701
Art.-Nr. 49001007
