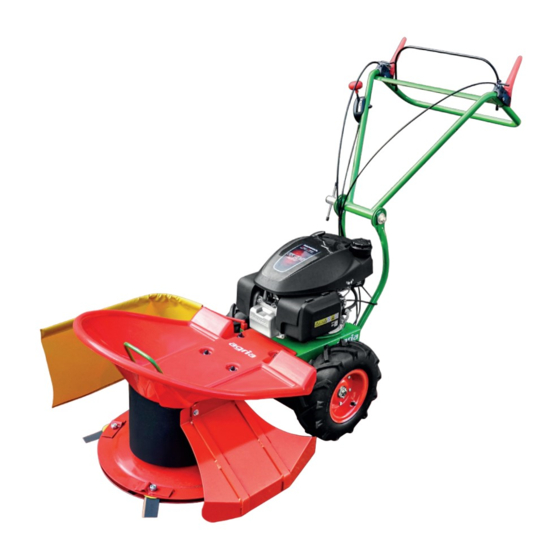

Agria 8000 622 Betriebsanleitung
Gestrüppmäher
Vorschau ausblenden
Andere Handbücher für 8000 622:
- Betriebsanleitung (40 Seiten) ,
- Originalbetriebsanleitung (64 Seiten)
Verwandte Anleitungen für Agria 8000 622
Inhaltszusammenfassung für Agria 8000 622

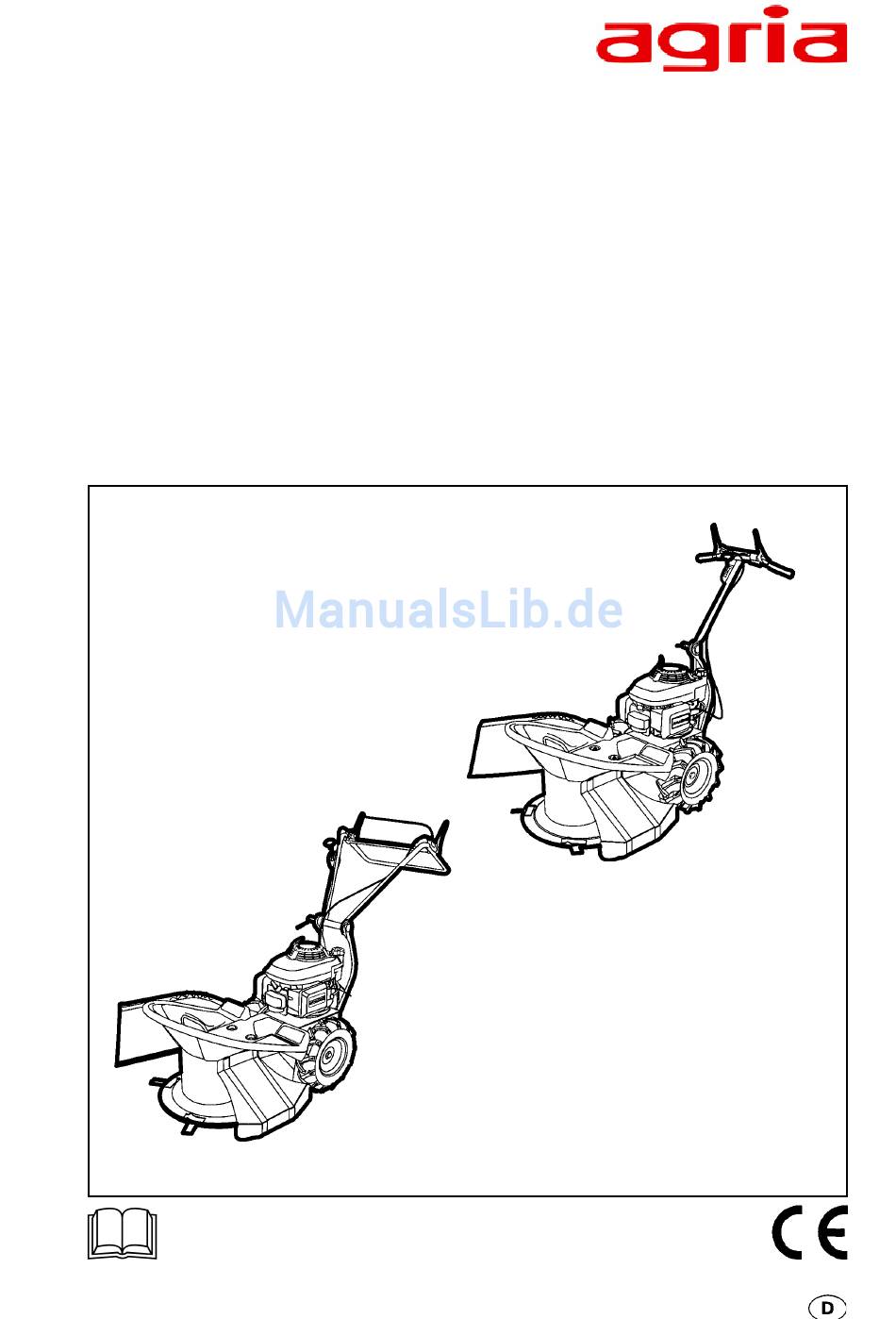

- Seite 1 Original Betriebsanleitung Gestrüppmäher 8000 - 8000 612 58 cm - 8000 622 64 cm 6126_0, 6126_1 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 430 07.12...
-
Seite 2: Symbole, Fabrikschild
Beachten Sie, dass nur die für Betriebsanleitung den Gestrüppmäher nötigen Hand- habungen des Motors erklärt wer- den. Sämtliche anderen Informatio- - Service = wenden nen über den Motor entnehmen Sie Sie sich bitte an Ihre agria-Fachwerkstatt bitte der beiliegenden Motor-Be- triebsanleitung! Gestrüppmäher agria 8000... -
Seite 3: Bezeichnungen Der Teile
3 Drehzahlregulierhebel 8000 612 4 Lenker 5 Knebelmutter 6 Motor 7 Abdeckung vorn (Schutzvorrichtung) 8 Schwadtuch (Schutzvorrichtung) 9 Mährotor 10 Mähmesser 11 Triebrad 12 Fabrikschild / Ident-Nr. 13 Schaltbügel (nur 8000 622) 14 Heckschutztuch (Schutzvorrichtung) 8000 622 Gestrüppmäher agria 8000... - Seite 4 Mit dem Einsatz von Bio- Schmiermittel und Bio- Korrosionsschutzöl han- deln Sie ökologisch rich- tig, schützen die Umwelt, fördern die Gesunderhal- tung von Menschen, Tie- ren und Pflanzen. Gestrüppmäher agria 8000...
- Seite 5 3.6 Mähschaltung ......17 5.16 Allgemein ....... 33 3.7 Fahrschaltung ......17 5.17 Reinigung ......33 3.8 Schaltbügel Ausf. 8000 622 ..17 5.18 Entsorgung ......33 3.9 Lenkholm ......... 18 6. Störungssuche u. ihre Abhilfe 34 3.10 Transportstellung ....18 Lacke, Verschleißteile .....
- Seite 6 Karton an den 4 Wänden auf- schneiden und herunterklappen Lenker (A/4) auf Arbeitshöhe einstellen Ausf. 8000 612 Seite 18 Ausf. 8000 622 Seite 19 Schwadtuch (A/8) auf die Schwadtuchstange auffädeln Schwadtuchstange mit dem aufgefädelten Schwadtuch in das Vierkantrohr am Gestrüpp- mäher einstecken...
- Seite 7 Auspack- und Montageanleitung Betriebsanleitung HONDA-Motor lesen und beachten Motoröl einfüllen siehe Betriebsanleitung HONDA-Motor Motorölstand kontrollieren siehe Betriebsanleitung HONDA-Motor Kraftstoff einfüllen siehe Betriebsanleitung HONDA-Motor Gestrüppmäher agria 8000...
-
Seite 8: Sicherheitstechnische Hinweise
Einhaltung der vom Her- Anhängern außerhalb der zu bearbei- steller vorgeschriebenen Betriebs-, tenden Fläche ist der Motor abzu- Wartungs- und Instandhaltungsbe- schalten. dingungen. Eigenmächtige Veränderungen an dem Gestrüppmäher schließen eine Haftung des Herstellers für daraus resultieren- de Schäden aus. Gestrüppmäher agria 8000... -
Seite 9: Arbeits- Und Gefahrenbereich
Gerät einhalten! Das Mitfahren während der Arbeit und der Transportfahrt auf dem Arbeitsgerät ist nicht gestattet. Bei evtl. auftretenden Verstopfungen am Schneidwerk ist der Motor abzustellen und das Schneidwerk mit einem geeig- neten Hilfsmittel zu säubern! Gestrüppmäher agria 8000... - Seite 10 Bei unsachgemäßer Handhabung bil- gleichwertig sein und den von der Fir- den die scharfen Schneiden der Mäh- ma Agria festgelegten technischen An- messer ein erhebliches Verletzungsrisi- forderungen entsprechen. Zum Wechseln des Mähmessers dar- auf achten, dass die Schraubbewegung von den Schneidkanten wegführt.
-
Seite 11: Motor, Kraftstoff Und Öl
Motor die stromführen- Kraftstoff nicht verschütten, verwenden den Teile der Zündanlage nicht berüh- Sie geeignete Einfüllhilfe. ren! Haben Sie trotzdem Kraftstoff verschüt- tet, schieben Sie den Gestrüppmäher von dieser Stelle weg, bevor Sie ihn star- ten. Gestrüppmäher agria 8000... -
Seite 12: Beschreibung Der Warnzeichen
Raum laufen lassen. Während des Betriebs ausreichend Abstand zu den Mähmessern halten. Maschinenteile nur dann berühren, wenn sie vollständig zum Stillstand ge- kommen sind. Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsab- stand mind. 30 m halten. Gestrüppmäher agria 8000... - Seite 13 ..............LWA= 92 dB Schwingungswert nach ISO 5349: ............3,4 m/s Schnittleistung: ..Halmgraspflanzen bis zu dünnem, nicht holzigem Gestrüpp Gewicht: ....................60 kg Abmessung: ................... l = 1360 mm ..................b = 650 mm ..................h = 960 mm Gestrüppmäher agria 8000...
-
Seite 14: Technische Angaben
2. Technische Angaben 2.2 Gestrüppmäher: Typ 8000 622 Arbeitsbreite: ....................64 cm Motor: 4-Takt-Benzinmotor OHC ........Honda GCV190 max. Leistung: bei 3600 min 4,8 kW (6,5 PS) ............ Drehmoment: ........max. 13,7 Nm bei 2500 min untere Leerlastdrehzahl: ........1550 - 1850 min obere Leerlastdrehzahl: ........ -
Seite 15: Geräte- Und Bedienelemente
Choke Das Lüftergitter am Reversierstarter und geöffnet sein. die Kühlrippen des Zylinders sind da- her stets frei von Schmutz und ange- saugten Pflanzenteilen zu halten. Kraftstoffhahn Der Kraftstoffhahn (B/11) befin- det sich am Vergaser. Gestrüppmäher agria 8000... - Seite 16 3.4 Fahrantrieb Der Fahrantrieb erfolgt über das Getriebe an die Triebräder. Die Schaltung erfolgt mit dem Kupplungshebel (A/2) am Lenker. Die Triebräder sind mit einer Kugel-Freilauf- kupplung ausgerüstet, damit die Handhabung bei Kurvenfahrt erleichtert wird. Gestrüppmäher agria 8000...
- Seite 17 Durch Ziehen des Kupplungshebels (A/2) an den Lenkergriff wird der Fahrantrieb eingeschaltet. Beim Loslassen des Kupplungshebels (A/2) wird der Fahrantrieb ausgeschaltet - Sicherheitseinrichtung. 3.8 Schaltbügel Ausf. 8000 622 Mit dem Schaltbügel (A/13) können beide Antriebe mit- einander eingeschaltet werden. Vor dem Einschalten Sperrbügel am Kupplungshebel (A/1) für Mähantrieb drücken.
- Seite 18 Uhrzeigersinn) 3.10 Transportstellung Motor abstellen und Zündkerzen- stecker abziehen. Schutzhandschuhe tragen. Der Lenker (A/4) kann in eine platzsparende Transportstellung geschwenkt werden Lenker Kap. 3.9 Den Gestrüppmäher nur in Betrieb nehmen, wenn der Lenker in Arbeitsstellung befestigt ist! Gestrüppmäher agria 8000...
- Seite 19 Einhängen des Haltesei- les für Arbeiten in Hanglagen sind die Haltegriffe A und B vorgesehen. Nur funktionstüchtige Verladegurte verwenden! Niemals unter schwebenden Lasten gehen oder aufhalten. Le- bensgefahr! Gestrüppmäher nicht an der Abdek- kung vorn (A/7) anheben! Gestrüppmäher agria 8000...
- Seite 20 Gestrüppmäher agria 8000...
- Seite 21 Den Kraftstoffbehälter nicht bis zum Überlaufen fül- len, sondern ca. 5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann. Achtung: Motor ist aus Transportgründen ohne Motorölfüllung! Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen Beachten Sie auch die Hinweise der Motor-Betriebsanleitung! Gestrüppmäher agria 8000...
- Seite 22 Vorsicht mit heißen Motorteilen! Der Auspufftopf und andere Motorbauteile werden sehr heiß, wenn der Motor läuft und unmittelbar nach dem Abstellen. Halten Sie genügend Abstand von heißen Flächen und halten Sie Kinder vom lau- fenden Motor fern. Gestrüppmäher agria 8000...
- Seite 23 Kraftstoffmangel zum Stillstand kommt. Somit ist der Vergaser leer und es kann keine Verharzung entstehen. Der Drehzahlregulierhebel dient auch als Not-Aus-Schalter. Bei Bedarf kann durch Betätigen des Regulierhebels in Stellung "STOPP" der Motor abgestellt werden. Gestrüppmäher agria 8000...
- Seite 24 Gehörschutz und festes Schuhwerk tragen Drehzahlregulierhebel (A/3) auf ca. 1/2 Gas stellen Fahrantrieb einschalten - Kupplungshebel (A/2) an den Handgriff ziehen Drehzahlregulierhebel entsprechend der Fahrgeschwindigkeit betätigen 4.5 Anhalten Fahrantrieb ausschalten - Kupplungshebel (A/2) loslassen Drehzahlregulierhebel (A/3) auf " min " stellen Gestrüppmäher agria 8000...
- Seite 25 Kupplungshebel (A/1 und A/2) loslassen Drehzahlregulierhebel (A/3) auf " min " stellen Nach Beendigung der Mäharbeit oder bei Verstopfungen: Fahrantrieb ausschalten - Mäher bleibt stehen, Mährotor bewegt sich jedoch weiter und schneidet sich frei, anschließend Mähantrieb ausschalten Motor abstellen Gestrüppmäher agria 8000...
- Seite 26 Stange oder einem Seil zu hal- ten. Die Begleitperson muss sich ober- halb des Fahrzeuges in ausreichendem Abstand von den Arbeitswerkzeugen Mähen am Hang Mähen ebener befinden! Flächen Möglichst immer quer zum Hang arbei- ten! Gestrüppmäher agria 8000...
- Seite 27 Mäher das angehäufte Schnittgut auswerfen kann. Wenn es jedoch zur Verstopfung Zwischenraumes zwischen Mährotor und dem Auswurf kommt, muss der Fahrantrieb und der Mähantrieb ausgeschaltet, der Motor abgestellt und der Raum gereinigt wer- den. Gestrüppmäher agria 8000...
-
Seite 28: Wartung Und Pflege
Wenn der Motor kurz vorher in Betrieb war, ist der Schalldämp- Die Drehzahlbetätigung muss richtig fer sehr heiß - den Schalldämpfer eingestellt sein, um den Motor mit rich- nicht berühren! tiger Drehzahl starten, betreiben und ab- stellen zu können. - Service Gestrüppmäher agria 8000... - Seite 29 Die Bowdenzüge mit Silikonöl durchschmieren. 5.9 Schutztücher Das Schwadtuch (A/8) und das Heckschutztuch (A/14 bzw. D/11) vor jeder Inbetriebnahme kon- trollieren, beschädigte Teile austauschen. D/11 Gerät nur in Betrieb nehmen, wenn alle Schutzvorrichtungen und Sicher- heitseinrichtungen in Schutzstellung und funktionstüchtig sind! Gestrüppmäher agria 8000...
- Seite 30 Messer nicht vollständig 2 Mutter 3 Messer eingesetzt sind! 4 Sicherungsscheibe Für alle Ersatzteile muss die Originalaus- 5 Messer-Dämpferscheibe führung des Herstellers verwendet werden. Agria-Teile-Nr. siehe Seite 36 5.11 Nachschärfen der Mähmesser Schutzbrille und Schutzhandschuhe tragen Gestrüppmäher agria 8000...
- Seite 31 - die Vibration der Rolle ist mittels der Bow- Gerät nur in Betrieb neh- denzugstellschraube (H/1) und der Stellschrau- men, wenn alle Schutz- be am Kupplungshebel (A/2) zu beseitigen. vorrichtungen und Sicher- heitseinrichtungen in Schutz- Kunststoffabdeckung vorn (A/7) wieder an- stellung und funktionstüchtig bringen. sind! Gestrüppmäher agria 8000...
- Seite 32 Lage der Spannrolle kontrollieren siehe Schaltung für Mähantrieb) Kunststoffabdeckung vorn (A/7) und untere Abdeckung (D/5) wieder anbringen Keine handelsüblichen, sondern nur original Agria-Spezialkeilriemen verwenden! Gerät nur in Betrieb nehmen, wenn alle Schutzvorrichtungen und Sicher- heitseinrichtungen in Schutzstellung und funktionstüchtig sind! Gestrüppmäher agria 8000...
- Seite 33 5.18 Entsorgung Wenn die Maschine nicht weiter verwendet wird, sind der restliche Kraftstoff sowie die Ölfüllungen in verschließbare Behälter abzu- lassen. Das Gerät einschließlich der techni- schen Flüssigkeiten dann zur Entsorgung ei- nem Recycling-Betrieb übergeben. Gestrüppmäher agria 8000...
-
Seite 34: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 35 - Mähmesser locker, verbogen oder Motor sofort abstellen! nicht korrekt eingestellt alle Muttern und Schrauben auf Festsitz prüfen, beschädigte Teile austauschen, Keilriemenspannung einstellen 30, 33 = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = Betriebsanleitung Motor Gestrüppmäher agria 8000...
-
Seite 36: Lacke, Verschleißteile
SKM10 (für Messerschraube) 479000 Keilriemen für Mähantrieb A13x1480 LW (Ausf. 8000 612) 479065 Keilriemen für Mähantrieb A13x1490 LW (Ausf. 8000 622) 479073 Keilriemen für Fahrantrieb 10x475 Li ZX 479002 Schwadtuch 479003 Heckschutztuch Achtung: Nur original Agria-Keilriemen verwenden! Gestrüppmäher agria 8000... -
Seite 37: Kontroll- Und Wartungsübersicht
Getriebe auf Ölentweichung kontrollieren Kraftstoffschläuche erneuern = vor jeder Inbetriebnahme = nach jeder Reinigung BM = siehe Motor-Betriebsanleitung = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar = nach 2 Jahren Gestrüppmäher agria 8000... - Seite 38 Bezeichnungen der Teile Bild B Motor HONDA GCV160 und GCV190 1 Kraftstoffbehälterdeckel 2 Starter-Handgriff 3 Lüftergitter 4 Öleinfüllverschlussschraube, Ölmessstab 5 Luftfilter 6 Vergaser, Drehzahlregler 7 Motor-Modell-Ident-Nr. 8 Zündkerze, Zündkerzenstecker 9 Auspuff mit Berührungsschutz 10 Kraftstoffbehälter 11 Kraftstoffhahn 12 Lüftergehäuse Gestrüppmäher agria 8000...
-
Seite 39: Konformitätserklärung
