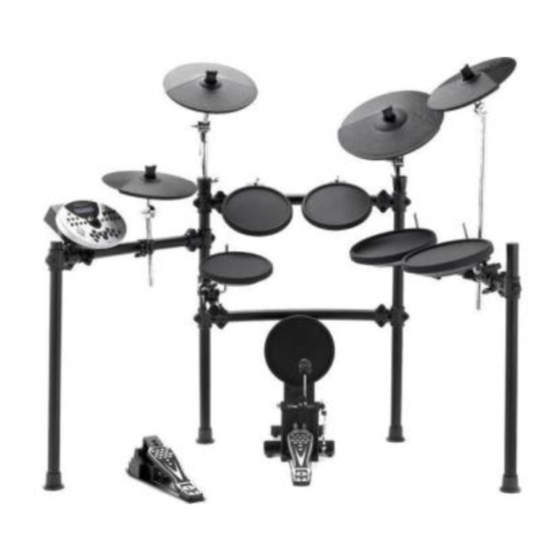

thomann Millenium MPS-600 Aufbauanleitung

E-drum-set
Vorschau ausblenden Andere Handbücher für Millenium MPS-600:

Werbung

Quicklinks

Diese Anleitung herunterladen
MPS-600
e-drum-set
aufbauanleitung

Werbung

loading

Verwandte Anleitungen für thomann Millenium MPS-600

Inhaltszusammenfassung für thomann Millenium MPS-600

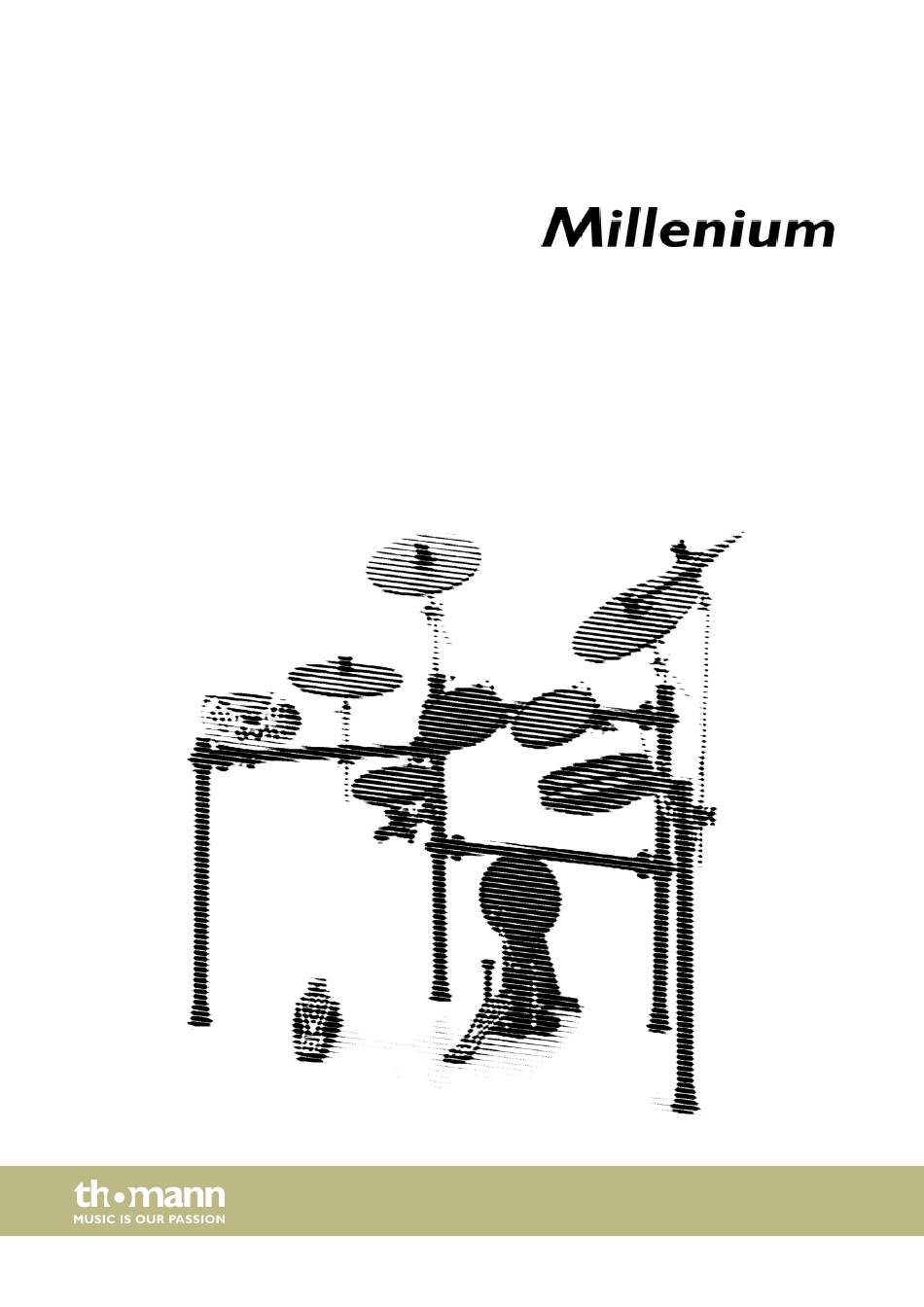

  • Seite 1 MPS-600 e-drum-set aufbauanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.07.2015, ID: 218961...
  • Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................4 Lieferumfang............................................. 5 Zusammenbau..........................................7 Umweltschutz..........................................13 MPS-600...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reich‐ weite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.

  • Seite 5: Lieferumfang

    Lieferumfang Lieferumfang Rack-Teile Überprüfen Sie vor dem Aufbau Ihres Drum-Kits die Vollständigkeit der Lieferung anhand der folgenden Abbildungen. Inhalt der Box „Accesory“ Inhalt der Boxen „Drum Module“ und „11''-Drum Pads“ MPS-600...
  • Seite 6 Lieferumfang Inhalt der Box „Kick Pad and 9''-Drum Pads“ Inhalt der Boxen „Bass Drum Pedal“ und „Hi-Hat Pedal“ Inhalt der Boxen „Cymbal 14''“ und „Cymbal 12''-Crash, 12''-Hi-Hat“ „Pillar Box“ Ohne Abbildung. Die Box enthält den kleinen linken Seitenarm des Racks. Die Boxen „Empty Box A/B/C“...

  • Seite 7: Zusammenbau

    Zusammenbau Zusammenbau Zusammenbau des Racks Lösen Sie die Schrauben der einzelnen Klemmen vor dem Einstecken der Rohre mit dem Drum-Schlüssel. Die folgende Übersicht zeigt einen typischen Aufbau. In der elektronischen Version dieser Aufbauanleitung können per Mausklick auf die gekennzeichneten Felder / Komponenten der Übersichtsgrafik verschiedene Animationen aufgerufen werden, die die einzelnen Aufbauschritte veranschaulichen.
  • Seite 8 Zusammenbau Verbinden Sie das Centerrohr (1) mit der oberen Klemme und das Centerrohr (2) mit der unteren Klemme von Rohr (L1). Richten Sie die Höhe der Klemmen von Rohr (L2) grob nach der Höhe der Gegenklemmen an Rohr (L1) vor. Verbinden Sie das Centerrohr (1) mit der oberen Klemme und das Centerrohr (2) mit der unteren Klemme von Rohr (L2).
  • Seite 9 Zusammenbau Verbinden Sie den Seitenarm (L1) mit der Klemme am Rohr (L1) und ziehen Sie die Schrauben der Klemme mit dem Drum- Schlüssel gleichmäßig handfest an. Verbinden Sie den Seitenarm (R) mit der Klemme am Rohr (R1) und ziehen Sie die Schrauben der Klemme mit dem Drum- Schlüssel gleichmäßig handfest an.
  • Seite 10 Zusammenbau Pads am Rack befestigen Befestigen Sie die mitgelieferten Winkelhalter an den fünf Pads. Ziehen Sie die Flügelmuttern an den Pads zunächst hand‐ fest an. Schieben Sie dann die Kunststoffenden der Winkelhalter auf Anschlag in die vorgesehenen Klemmen am Rack. Richten Sie die Pads am Rack nach Ihren Bedürfnissen aus und ziehen Sie die Flügelmuttern der Padhalterungen und die Schrauben der Pad-Klemmen am Rack anschließend gleichmäßig fest.
  • Seite 11 Zusammenbau Setzen Sie die beiden zweiteiligen Cymbal-Halter in die Rohre (L1) und (R1) am Rack. Setzen Sie den kurzen einteiligen Cymbal-Halter in die (aus der Sicht des Schlagzeugers) rechte freie Klemme des linken Seitenarms. Setzen Sie den langen einteiligen Cymbal-Halter in die freie Klemme des rechten Seitenarms. Schrauben Sie die Flügelmuttern an den Cymbal-Haltern ab und nehmen Sie die Filzscheiben von den Haltern.
  • Seite 12 Zusammenbau Achten Sie darauf, dass der Anschlussblock auf der Unterseite der Cymbals nicht an der Zylinderschraube des Gegenhalters aufsitzt. Drum-Modul am Rack befestigen Setzen Sie das Drum-Modul auf Anschlag in die (aus der Sicht des Schlagzeugers) linke freie Klemme des linken Seitenarms ein.

  • Seite 13: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung.
  • Seite 14 Notizen e-drum-set...
  • Seite 16 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
