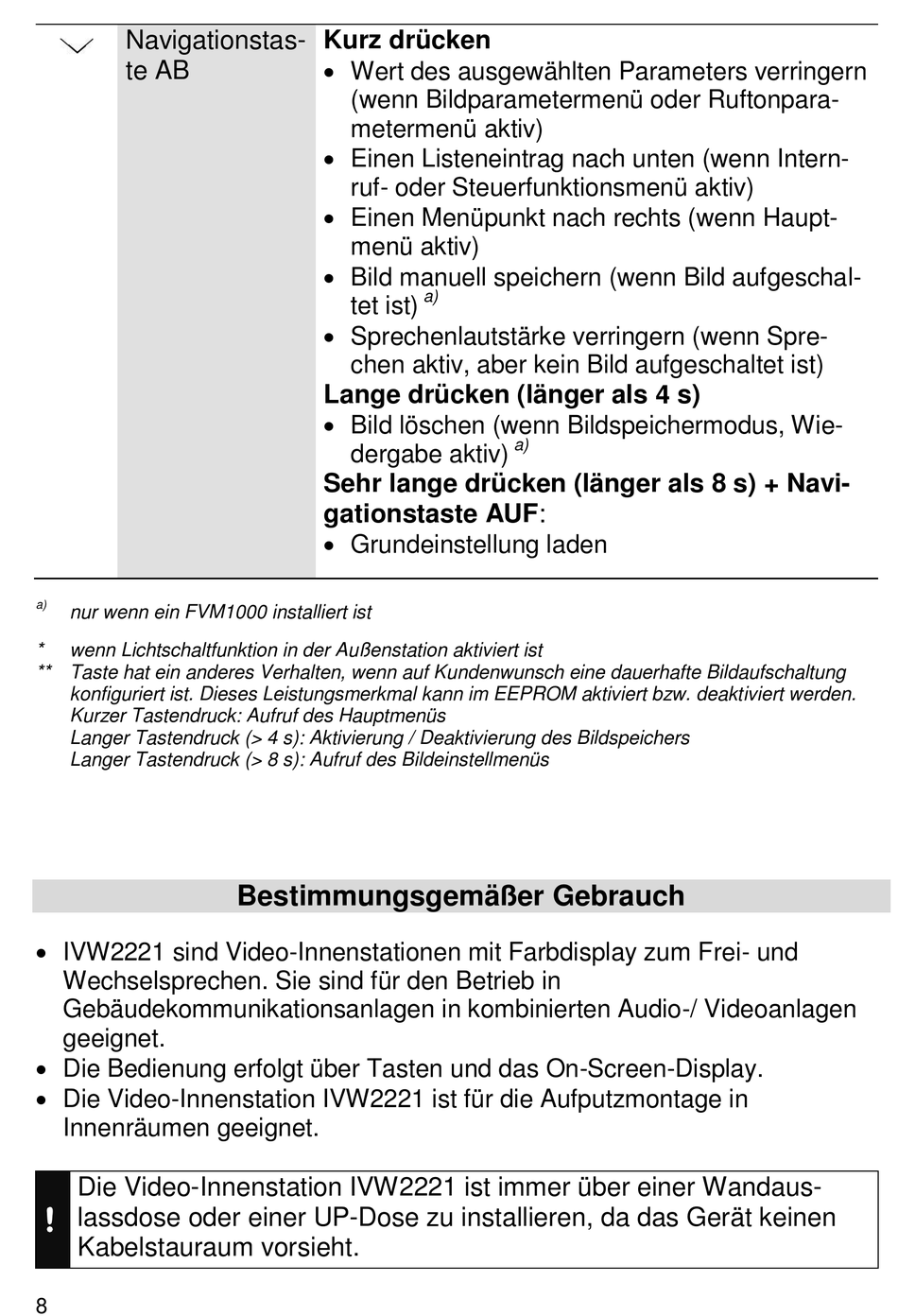

Navigationstas-
te AB
a)
nur wenn ein FVM1000 installiert ist
*
wenn Lichtschaltfunktion in der Außenstation aktiviert ist
** Taste hat ein anderes Verhalten, wenn auf Kundenwunsch eine dauerhafte Bildaufschaltung
konfiguriert ist. Dieses Leistungsmerkmal kann im EEPROM aktiviert bzw. deaktiviert werden.
Kurzer Tastendruck: Aufruf des Hauptmenüs
Langer Tastendruck (> 4 s): Aktivierung / Deaktivierung des Bildspeichers
Langer Tastendruck (> 8 s): Aufruf des Bildeinstellmenüs
IVW2221 sind Video-Innenstationen mit Farbdisplay zum Frei- und
Wechselsprechen. Sie sind für den Betrieb in
Gebäudekommunikationsanlagen in kombinierten Audio-/ Videoanlagen
geeignet.
Die Bedienung erfolgt über Tasten und das On-Screen-Display.
Die Video-Innenstation IVW2221 ist für die Aufputzmontage in
Innenräumen geeignet.
Die Video-Innenstation IVW2221 ist immer über einer Wandaus-
!
lassdose oder einer UP-Dose zu installieren, da das Gerät keinen
Kabelstauraum vorsieht.
8
Kurz drücken
Wert des ausgewählten Parameters verringern
(wenn Bildparametermenü oder Ruftonpara-
metermenü aktiv)
Einen Listeneintrag nach unten (wenn Intern-
ruf- oder Steuerfunktionsmenü aktiv)
Einen Menüpunkt nach rechts (wenn Haupt-
menü aktiv)
Bild manuell speichern (wenn Bild aufgeschal-
tet ist)
Sprechenlautstärke verringern (wenn Spre-
chen aktiv, aber kein Bild aufgeschaltet ist)
Lange drücken (länger als 4 s)
Bild löschen (wenn Bildspeichermodus, Wie-
dergabe aktiv)
Sehr lange drücken (länger als 8 s) + Navi-
gationstaste AUF:
Grundeinstellung laden
Bestimmungsgemäßer Gebrauch
a)
a)
