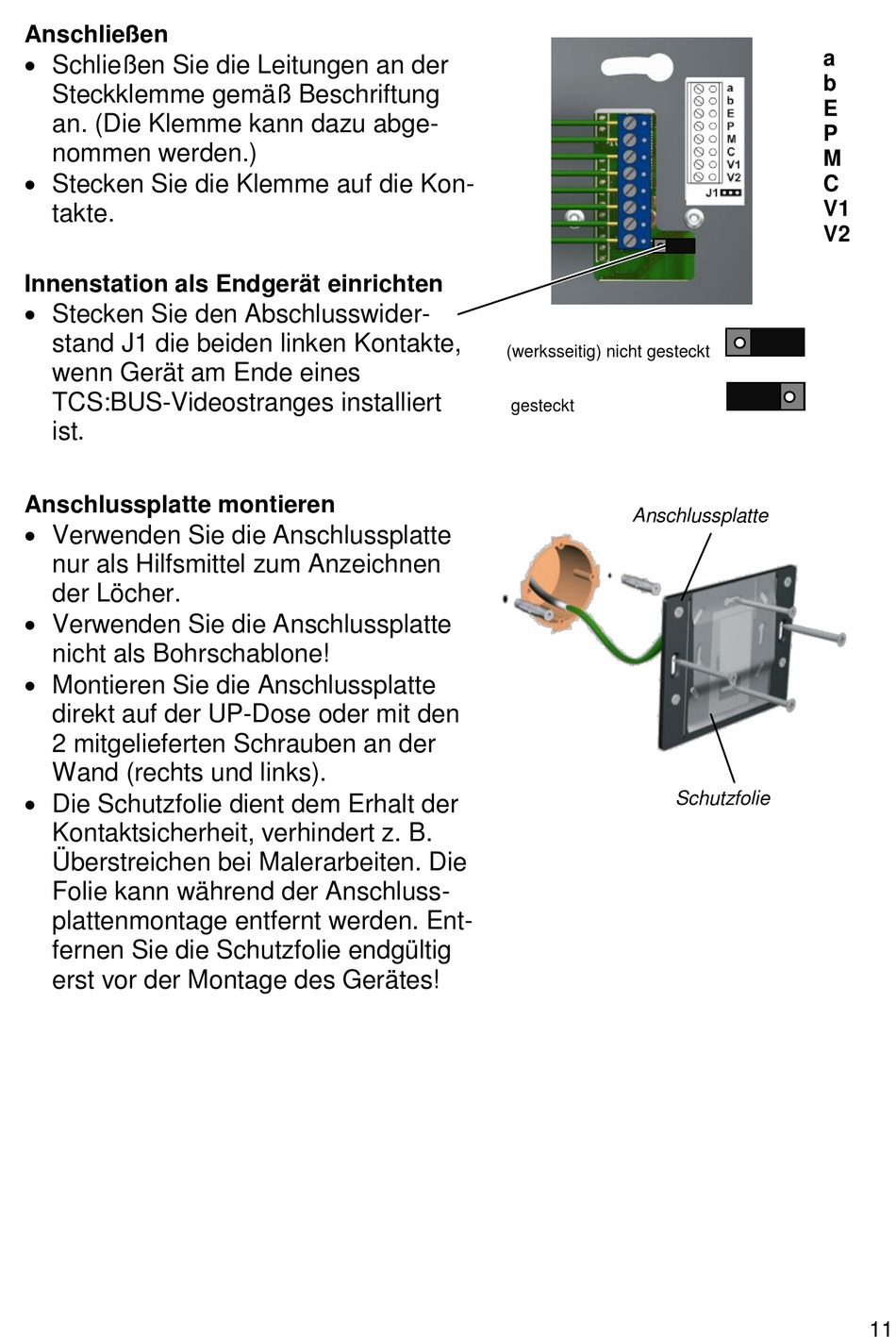

Anschließen
Schließen Sie die Leitungen an der
Steckklemme gemäß Beschriftung
an. (Die Klemme kann dazu abge-
nommen werden.)
Stecken Sie die Klemme auf die Kon-
takte.
Innenstation als Endgerät einrichten
Stecken Sie den Abschlusswider-
stand J1 die beiden linken Kontakte,
wenn Gerät am Ende eines
TCS:BUS-Videostranges installiert
ist.
Anschlussplatte montieren
Verwenden Sie die Anschlussplatte
nur als Hilfsmittel zum Anzeichnen
der Löcher.
Verwenden Sie die Anschlussplatte
nicht als Bohrschablone!
Montieren Sie die Anschlussplatte
direkt auf der UP-Dose oder mit den
2 mitgelieferten Schrauben an der
Wand (rechts und links).
Die Schutzfolie dient dem Erhalt der
Kontaktsicherheit, verhindert z. B.
Überstreichen bei Malerarbeiten. Die
Folie kann während der Anschluss-
plattenmontage entfernt werden. Ent-
fernen Sie die Schutzfolie endgültig
erst vor der Montage des Gerätes!
(werksseitig) nicht gesteckt
gesteckt
Anschlussplatte
Schutzfolie
a
b
E
P
M
C
V1
V2
11
