Montage des Einbaugehäuses in ein Polyesterbecken
Druckanschluß
Sauganschluß

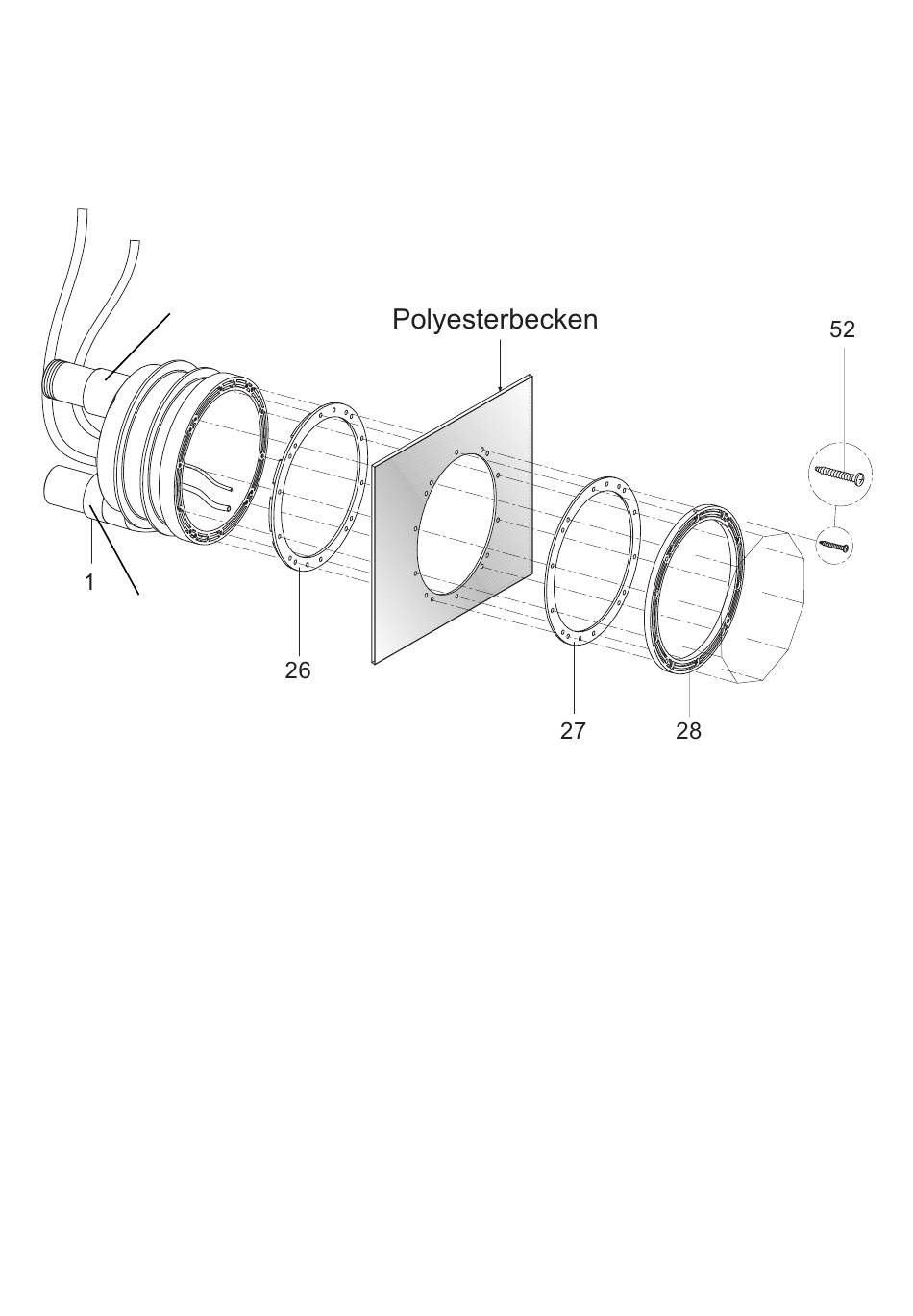

Auf das Einbaugehäuse (1) die Noppendichtung (26) aufsetzen,
eindrücken und an die Rückseite der Beckenwand anlegen.
Von der Vorderseite mit den 10 selbstschneidenden Schrauben
(52) über den Spannring (28) und der Spannringdichtung (27) mit
der Beckenwand verschrauben.
Achtung!
Die selbstschneidenen Schrauben nur hand-
fest anziehen. Keine Gewalt anwenden!
ACHTUNG!
Das Einbaughäuse ist aus ABS. Wenn die Saug- und Druck-
anschlüsse erst vor Ort eingeklebt werden, unbedingt eine
Aushärtezeit von min. 12 Stunden beachten!
9
04.04.2003 TB-b bta badu jet smart.pm65
