Montage - und Betriebsanleitung
für BADU - Pumpen aus seewasserbeständiger Bronze,
G-Cu Sn10 (Gbz-10), Baureihe BADU Bronze
1. Allgemeines
Speck - Pumpen Verkaufsgesellschaft Karl Speck GmbH & Co., Lauf

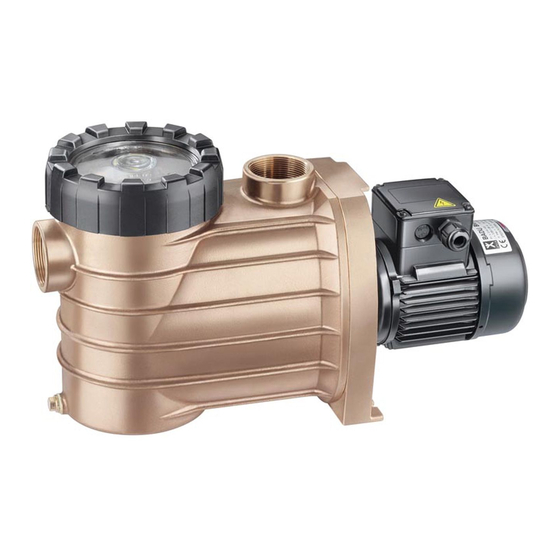

Baureihe BADU Bronze
Ursprungsland : Bundesrepublik Deutschland
Einsatzbereich :
Die Schwimmbadpumpe BADU Bronze ist ausschließlich zur Umwälzung des
Schwimmbadwassers in Verbindung mit einer Schwimmbad - Filteranlage ein-
zusetzen.
Für andere Einsätze oder Zweckentfremdung ohne unsere Freigabe über-
nimmt der Hersteller keinerlei Haftung !
Die Pumpe hat die Aufgabe, das Schwimmbadwasser aus dem Schwimm-
becken anzusaugen und durch die Filteranlage hindurch gereinigt ins
Schwimmbecken zurückzupumpen. Bei einem saugseitig vorgeschalteten Bo-
denreiniger ist wegen des guten Saugvermögens eine wirksame Bodenabsau-
gung gegeben.
Leistungsangaben und Verbrauchswerte
Maximale Förderhöhen :
BADU Bronze 8
H max. = 14,5 m
BADU Bronze 12
H max. = 15,5 m
BADU Bronze 15
H max. = 16,5 m
BADU Bronze 20
H max. = 16,9 m
BADU Bronze 25
H max. = 17,5 m
BADU Bronze 30
H max. = 18,5 m

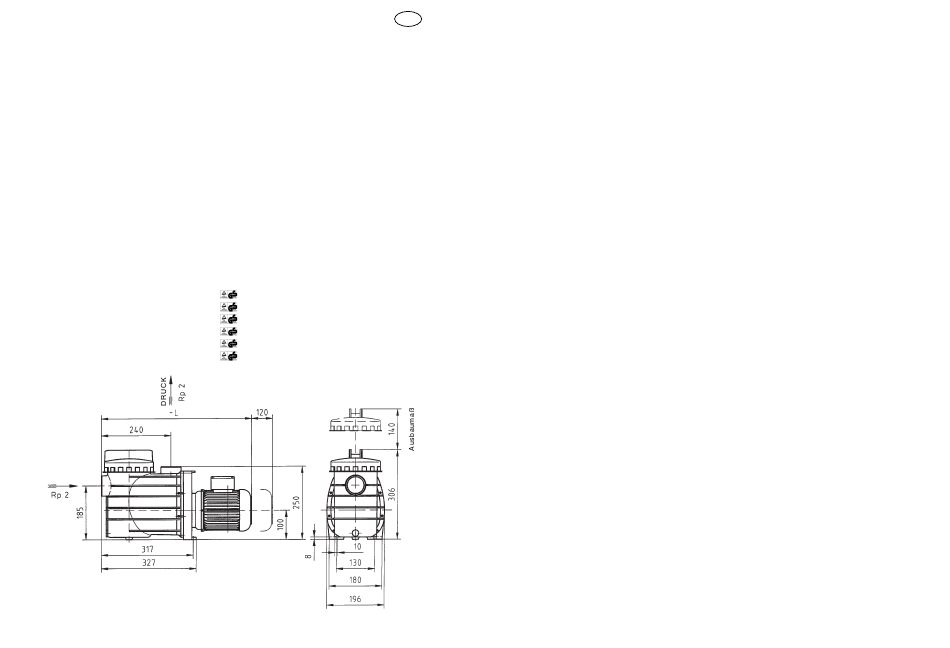

Maßzeichnung
(Maße in mm)
SAUG
Technische Änderungen vorbehalten !
beantragt
beantragt
beantragt
beantragt
beantragt
beantragt
Ausbaumaß
Typ
L (mm)
Bronze 8
1~ 3~ 498
Bronze 12
1~ 3~ 498
Bronze 15
1~ 3~ 518
Bronze 20
1~
3~
530
1~
3~ 518
Bronze 25
1~
3~~
530
Z.- Nr. D 92.05.001
Bronze 30
1~
558
1~
3~ 530
D
1
