8. Öffnen Sie die Montageklappe vollständig. Siehe Abbildung 13.
9. Nehmen Sie den Prozessor aus der Schachtel, und entfernen Sie die schützende
Transportabdeckung.
10. Richten Sie den Prozessor so am Sockel aus, dass die beiden Ausstanzungen über den Stiften
am Sockel liegen. Setzen Sie den Prozessor vorsichtig in den Sockel.
11. Schließen Sie die Montageklappe und verriegeln Sie den Sockel.

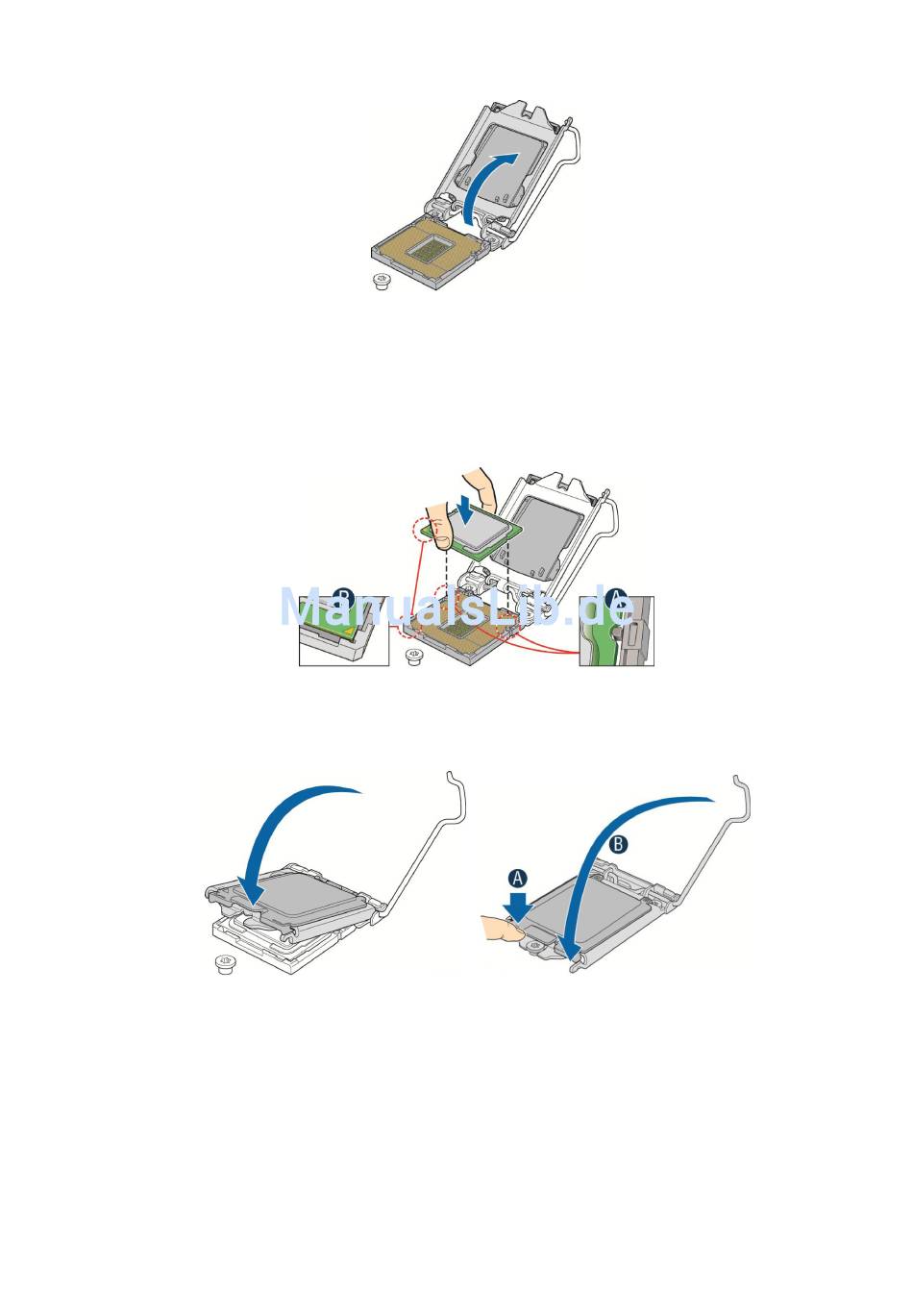

Abbildung 15. Montageklappe und Sockelverriegelung schließen
MAXDATA PLATINUM 200 I M11
Abbildung 13. Montageklappe öffnen
Abbildung 14. Prozessor einsetzen
19
