thermisch
Die Temperatur am ausgewählten Sensor wird überwacht. Das zugewiesene Relais
wird eingeschaltet, wenn die eingestellte Einschalttemperatur unterschritten wird.
Wird die Ausschalttemperatur überschritten, wird das Relais ausgeschaltet.
timer
Das Relais wird innerhalb der eingestellten Zeitfenster eingeschaltet, außerhalb
wird es ausgeschaltet. Zur Bedienung des Timers siehe unten.
thermisch + timer
Das Relais wird eingeschaltet, wenn die Einschaltbedingungen beider oben genann-
ter Varianten erfüllt sind.
Anforderung
Der zugewiesene Strömungsschalter FS08 wird auf Durchgang überwacht. Wird ein
Durchgang am Strömungsschalter festgestellt, wird das Relais für die eingestellte
Laufzeit eingeschaltet. Nach Ablauf der Laufzeit wird das Relais wieder ausgeschal-
tet. Während der eingestellten Pausenzeit bleibt das Relais ausgeschaltet, auch wenn
ein Durchgang am zugewiesenen Sensor festgestellt wird.
Anforderung + timer
Das Relais wird eingeschaltet, wenn die Einschaltbedingungen beider oben genann-
ter Varianten erfüllt sind. Wenn die Variante timer, thermisch + timer oder
Anforderung + timer aktiviert wird, erscheint eine Wochenzeitschaltuhr, mit der
Zeitfenster für den Betrieb der Funktion eingestellt werden können.
Hinweis:
Für Informationen zur Timereinstellung siehe Seite 10.

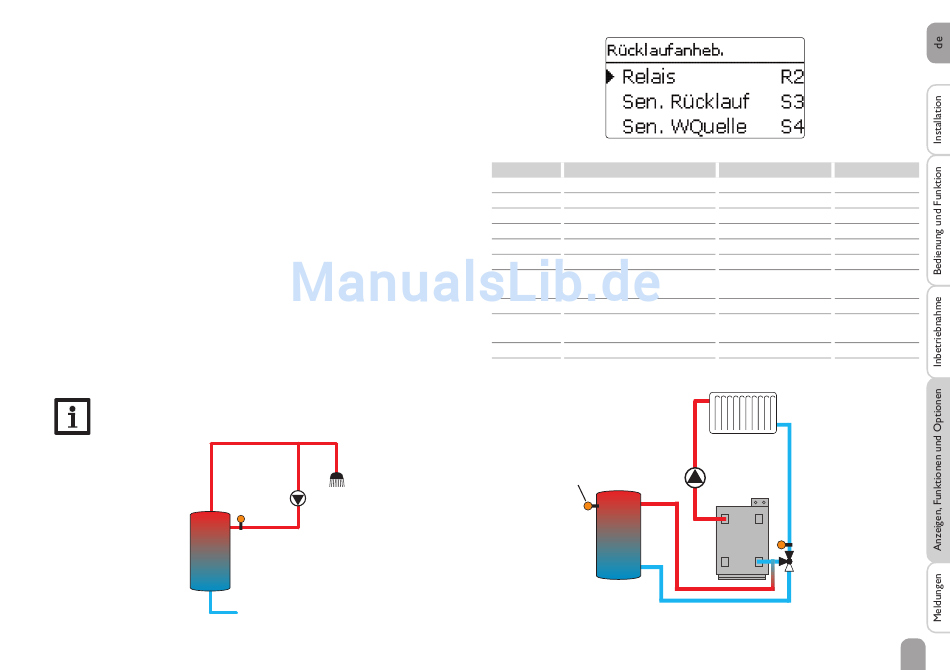

Sensor
Zirkulation
Rücklaufanhebung
Anlage / Wahlfunktionen / neue Funktion... / Rücklaufanhebung
Relais
Einstellkanal
Bedeutung
Relais
Relaisauswahl
Sen. Rücklauf
Zuweisung Sensor Rücklauf
Sen. WQuelle Zuweisung Sensor Wärmequelle systemabhängig
DTein
Einschalttemperaturdifferenz
DTaus
Ausschalttemperaturdifferenz
Sommer aus
Sommerabschaltung
Zuweisung Außentemperatur-
Sensor
sensor
Taus
Ausschalttemperatur
Funkt.
Aktivierung / Deaktivierung
Sensor
Zuweisung Schaltereingang
Funktion spei-
Funktion speichern / löschen
chern / löschen
Sensor
WQuelle
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
systemabhängig
systemabhängig
systemabhängig
2,0 ... 30,0 K
6,0 K
1,0 ... 29,0 K
4,0 K
Ja, Nein
Nein
systemabhängig
systemabhängig
10 ... 60 °C
20 °C
Aktiviert, Deaktiviert,
Aktiviert
Schalter
-
-
-
-
Relais
Sensor
Rücklauf
47
