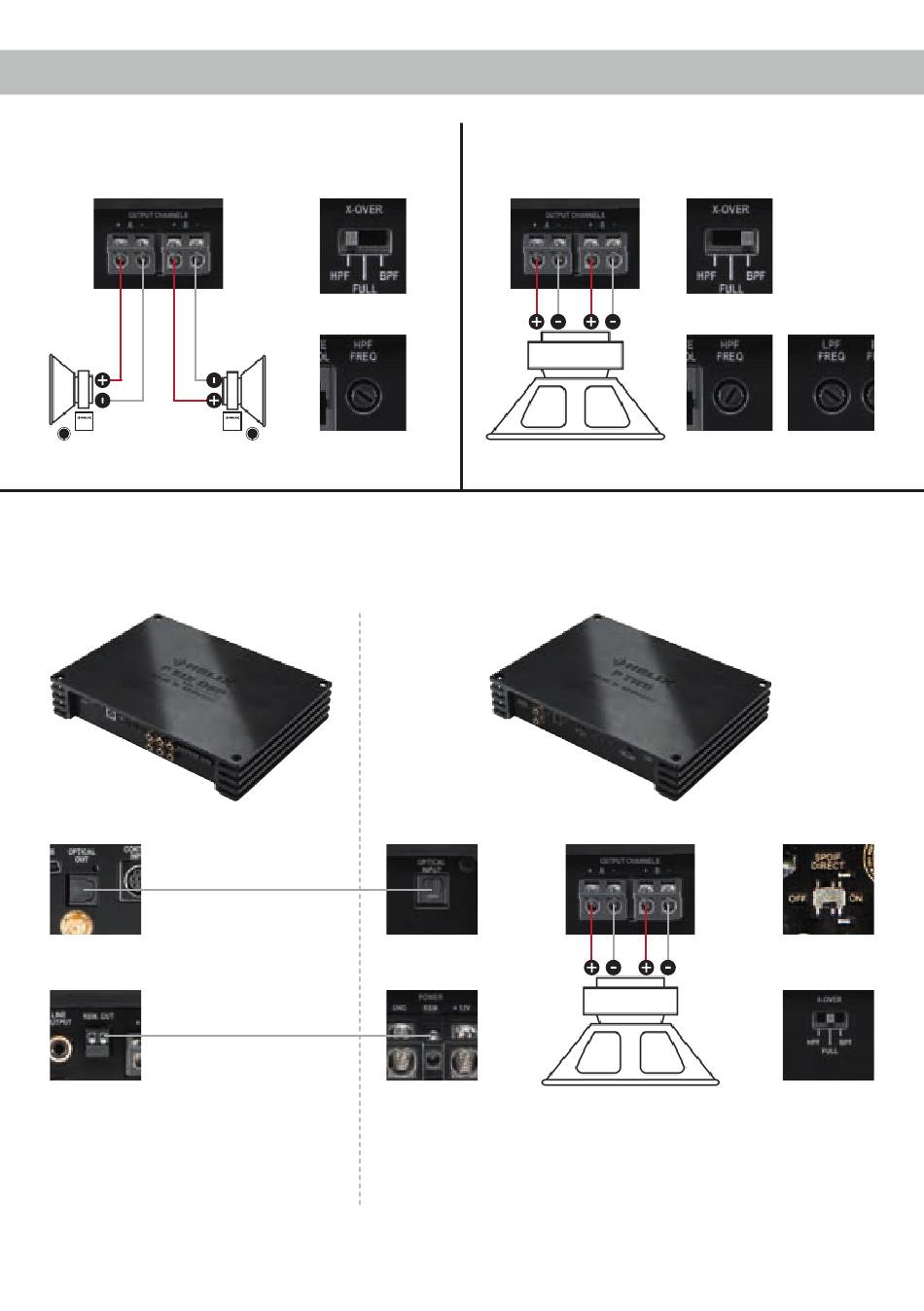

Konfigurationsbeispiele
2-Kanal Fullrange Anwendung
Komponentensystem
Links
Rechts
2-Kanal Subwoofer Anwendung in Kombination mit HELIX P SIX DSP MK2 inkl. HEC Modul
P SIX DSP MK2
Ausgänge
Die
Verbindung
beiden Verstärker erfolgt
mit Hilfe eines digitalen
Audiokabels.
Optical Out
Remote Out
Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis als sinnvoll herausgestellt haben. Je nach Laut-
sprechergröße empfehlen wir folgende Hochpassfiltereinstellungen: ca. 50 Hz bei 16,5 cm LS; ca. 70 Hz bei 13 cm LS; ca. 100 Hz bei 10 cm LS
Hochpassfilter
HPF
50 - 100 Hz
Subwoofer mit Doppelschwingspule
Eingänge
der
Optical Input
REM
Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass werden mit Hilfe des
DSP PC-Tools im P SIX DSP MK2 Verstärker eingestellt. Um die Filter der
P TWO zu deaktivieren stellen Sie den X-Over Schalter auf „FULL" sowie den
SPDIF Direct In-Schalter auf „ON".
2-Kanal Subwoofer Anwendung
Subwoofer mit Doppelschwingspule
SW 1
SW 2
SW = Schwingspule
P TWO
SW 1
SW = Schwingspule
Bandpass
BPF
Hochpassfilter
Tiefpassfilter
ca. 15 Hz
ca. 80 Hz
Schalter
SPDIF Direct
In: ON
SW 2
X-Over:
FULL
