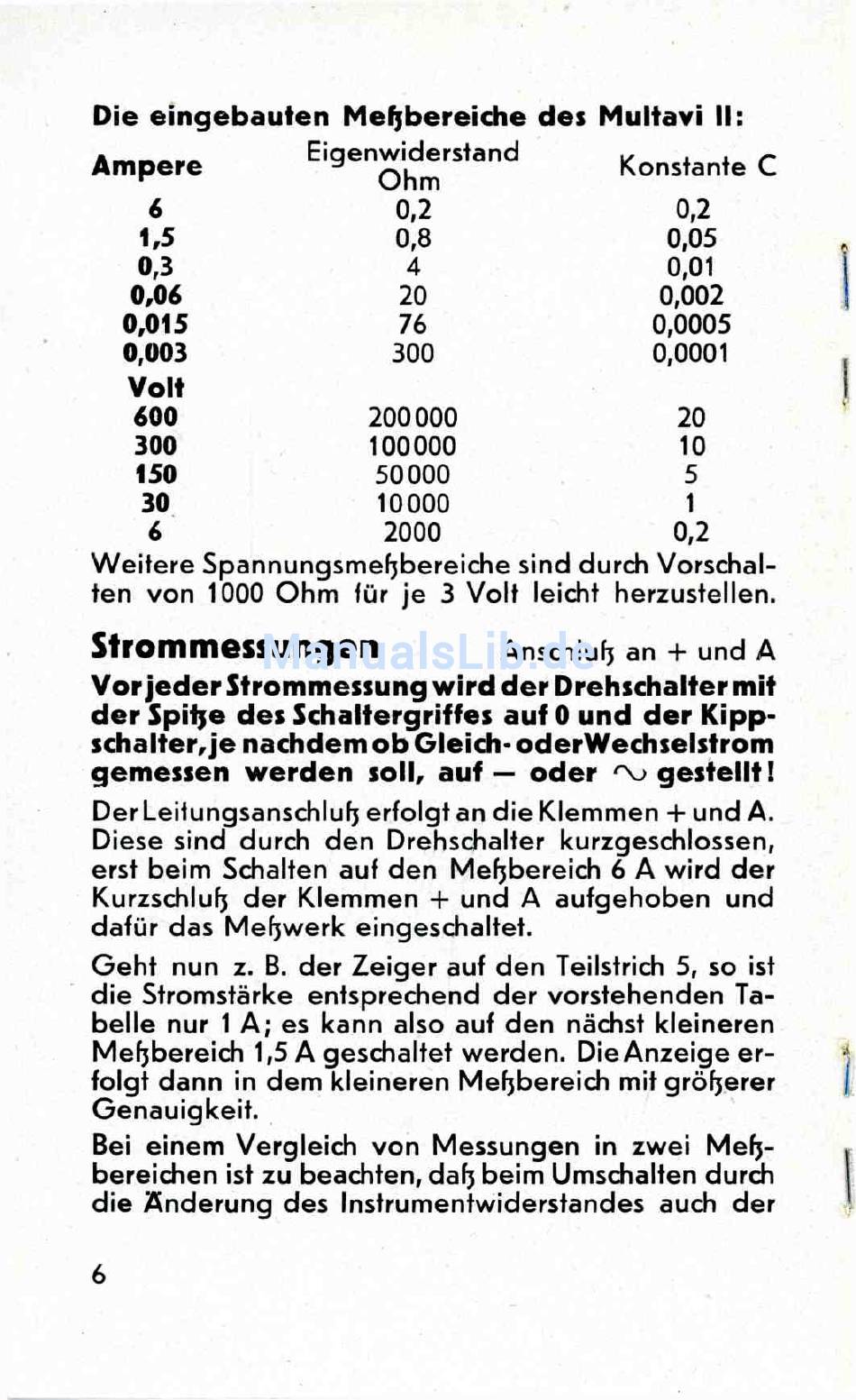

Die eingebauten Meßbereiche des Multavi II:
Am pere
6
1/5
0,3
0,06
0,015
0,003
Volt
600
300
150
30
6
W eitere Spannungsm eßbereiche sind durch Vorschal
ten von 1000 O h m für je 3 Volt leicht herzustellen.
Strommessungen
Vor jeder Strommessung wird der Drehschalter mit
der Spitz e des Schaltergriffes auf 0 und der K ip p
schalter, je nachdem o b Gleich- o de r Wechselstrom
gem essen w erden soll, auf — oder ~ gestellt!
Der Leitungsanschluß erfolgt an die Klem m en + und A.
D iese sind durch den Drehschalter kurzgeschlossen,
erst beim Schalten auf den M eßbereich 6 A wird der
Kurzschluß der Klem m en + und A aufgehoben und
dafür das M e ß w e rk eingeschaltet.
G e ht nun z. B. der Z e ige r auf den Teilstrich 5, so ist
die Stromstärke entsprechend der vorstehenden Ta
belle nur 1 A ; es kann also auf den nächst kleineren
M eßbereich 1,5 A geschaltet werden. Die A n z e ig e er
folgt dann in dem kleineren M eßbereich mit größerer
Genauigkeit.
Bei einem Vergleich von M e ssu n g e n in zwei M e ß
bereichen ist zu beachten, daß beim Umschalten durch
die Ä n d e ru n g des Instrumentwiderstandes auch der
6
Eigenw iderstand
O hm
0,2
0,8
4
20
76
300
200000
100000
50000
10000
2000
Konstante
0,002
0,0005
0,0001
Anschluß an + und A
0,2
0,05
0,01
20
10
5
1
0,2
