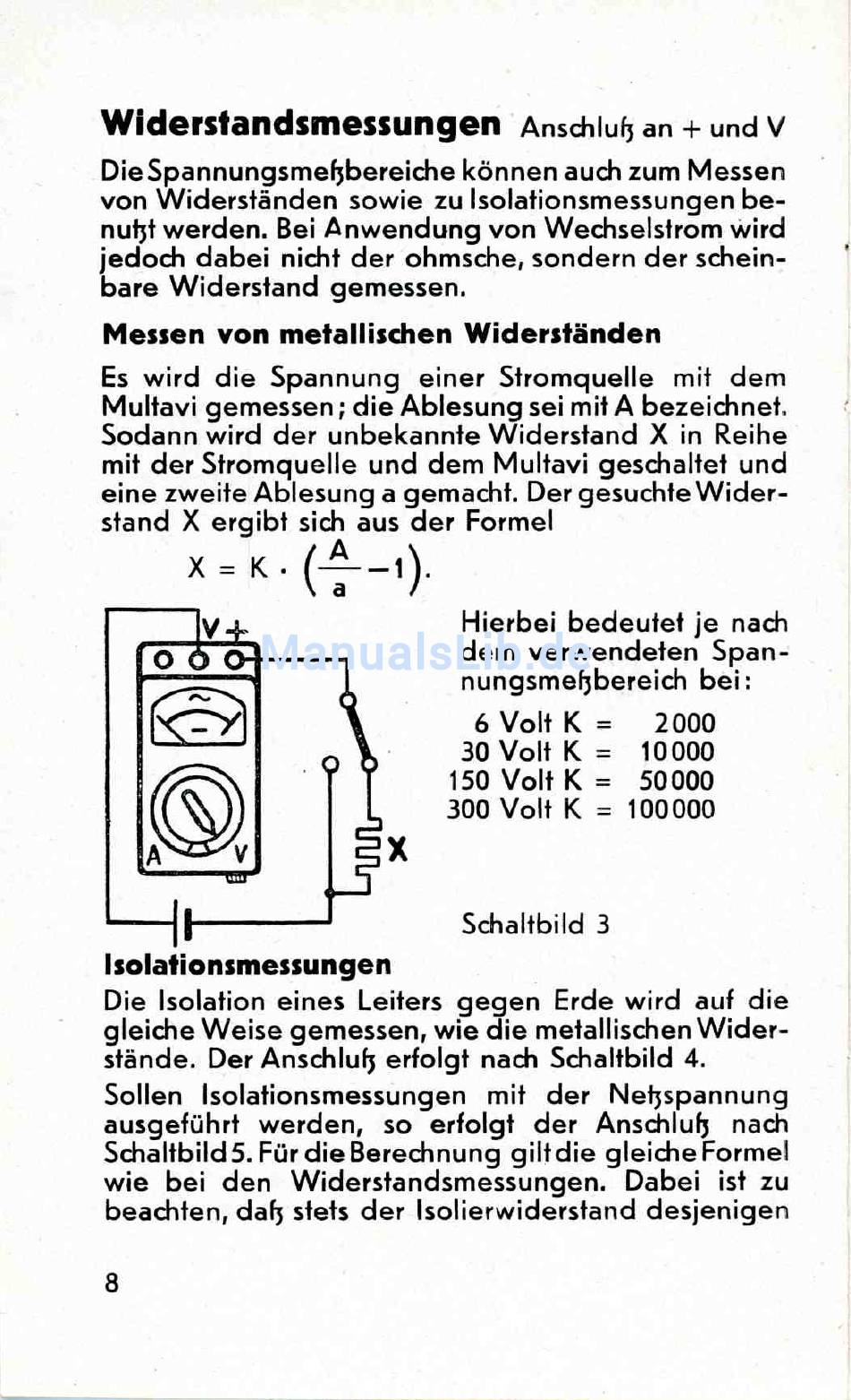

Widerstandsmessungen
Die Spannungsm eßbereiche können auch zum M e sse n
von W iderständen sow ie zu Isolationsm essungen be-
nutzt werden. Bei A n w e n d u n g von W echselstrom wird
jedoch dabei nicht der ohmsche, sondern der schein
bare W iderstand gem essen.
Messen von metallischen W iderständen
Es wird die Sp a n n u n g einer Strom quelle mit dem
Muitavi g e m e sse n ; die A b le su n g sei mit A bezeichnet,
Sodan n wird der unbekannte W iderstand X in Reihe
mit der Strom quelle und dem Muitavi geschaltet und
eine zweite Ab le su n g a gemacht. Der gesuchte W id e r
stand X ergibt sich aus der Formel
X = K • ( — —
Die Isolation eines Leiters g e g e n Erde wird auf die
gleiche W e ise gem essen, wie die metallischen W id e r
stände. Der Anschluß erfolgt nach Schaltbild 4.
Sollen Isolationsm essungen mit der Netzspannung
ausgeführt werden, so erfolgt der Anschluß nach
Schaltbild5. Für die Berechnung gilt die gleiche Formel
wie bei den W iderstandsm essungen. Dabei ist zu
beachten, daß stets der Isolierwiderstand desjenigen
8
Anschluß an + und V
i V
Hierbei bedeutet je nach
dem verw endeten S p a n
nungsm eßbereich bei:
6 Volt K =
30 Volt K =
150 Volt K =
300 Volt K = 100000
Schaltbild 3
2000
10000
50000
