Klemmenbelegung; Sender - ABB Beammaster 5 Montageanleitung Und Bedienungsanleitung

10 Klemmenbelegung

10.1 Sender

CN1 / Versorgungsspannung
Klemme Symbol
1 -
2 -
3 +
4 +
CN 2, CN3 / Bedienteil (normalerweise nicht benutzt)
Klemme Symbol
1 +
2 -
3 A
4 B
Bezeichnung
0 V (Minus)
0 V (Minus)
24 V Anlagenspannung
24 V Anlagenspannung
Bezeichnung
24 V Anlagenspannung
0 V (Minus)
Busleitung
Busleitung

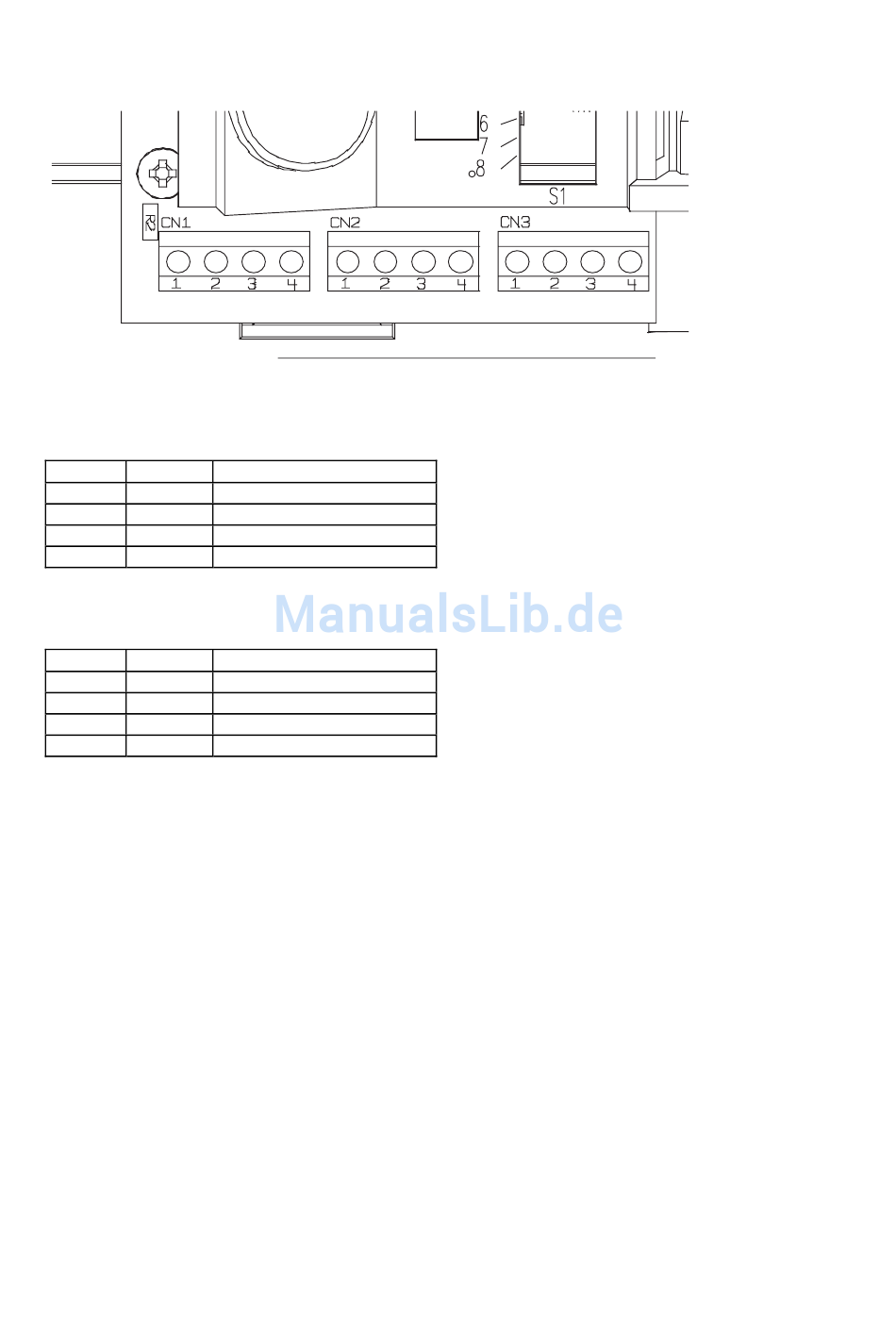

Bild 1
