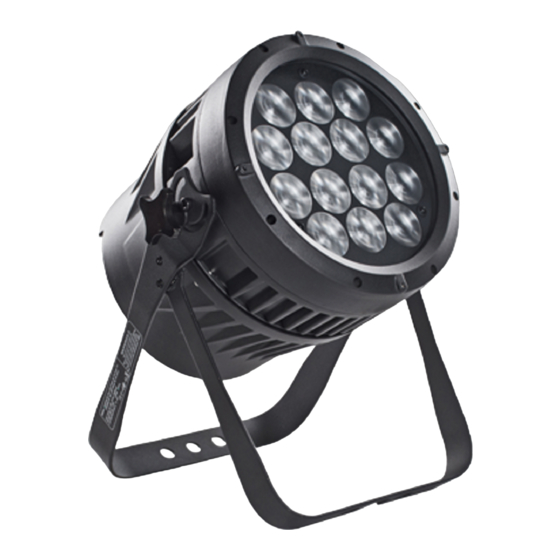

Expolite Tour-LED Power 56 RGBW Zoom Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Expolite Anleitungen
  4. Lichtanlage
  5. Tour-LED Power 56 RGBW Zoom
  6. Bedienungsanleitung

Expolite Tour-LED Power 56 RGBW Zoom Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Tour-LED Power 56 RGBW Zoom:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Tour-LED Power 56 RGBW Zoom
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Downloaded from
www.Manualslib.com
Bedienungsanleitung
User Manual
Art.Nr.: led22385/led22390
manuals search engine
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-37-43
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-LED Power 56 RGBW Zoom

Inhaltszusammenfassung für Expolite Tour-LED Power 56 RGBW Zoom

  • Seite 1 Tour-LED Power 56 RGBW Zoom Bedienungsanleitung User Manual Art.Nr.: led22385/led22390 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-37-43 Downloaded from www.Manualslib.com...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-30 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 4: Lieferumfang

    - Expolite Tour-LED Power 56 RGBW Zoom - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04 Downloaded from www.Manualslib.com...

  • Seite 5: Technische Daten D

    8 - 40° Steuerung Stand-Alone / DMX512 DMX-Kanäle 3 - 17 (3/3/4/4/5/6/7/12/17) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 6: Abmessungen

    Abmessungen 283.2 280.2 D-06 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU R.(0 - 255) PERSON STAT HSIC G.(0 - 255) B.(0 - 255) HSIC W.(0 - 255)
  • Seite 9 MENU PERSON HSIC **** R.(0 - 255) WH.01 G.(0 - 255) B.(0 - 255) WH.11 W.(0 - 255) R.(0 - 255) RGBW G.(0 - 255) B.(0 - 255) PERSON ZOOM HSIC POS1 0 - 255 HSIC POS2 0 - 255 D-09 Downloaded from www.Manualslib.com...
  • Seite 10 DMX-Adresse einstellen MENU D.(001 - 512) PERSON HSIC Im Menü wird im Punkt DMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS HSIC TOUR HSIC HSIC ARC.1 HSIC AR1.D HSIC ARC.2 HSIC...
  • Seite 11 Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt. Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.C1 bis PR.10 sind editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master- Slave-Betrieb werden Signale über die DMX-Leitung gesendet.
  • Seite 12 Verschiedene Einstellungen MENU SEND PERSON HSIC UPLD **** HSIC REST REST **** HSIC COLR RGBW DIM4 HSIC DIM1 DIM2 DIM3 SAVE HSIC DERR BLAC HSIC ZOOM BASE P(0 - 255) P(0 - 255) POS.1 P(0 - 255) POS.2 HSIC CURV CV 1 CV 2 CV 3...
  • Seite 13 Aktivieren des Passwortschutzes MENU PERSON HSIC HSIC Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de- aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils 30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 9 DMX-Personalities (3-/3-/4-/4-/5-/6-/7-/12-/17-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 Strobe 0-10 No Function 11-255 1-20Hz Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160...
  • Seite 16 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro 0-10 No Function 11-30 Red 100% / Green 100% / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 17 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...
  • Seite 18 ARC.1 Mode 0-255 0-255 Green 0-255 Blue HSV Mode 0-255 0-255 Saturation 0-255 Value AR1.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 Mode 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
  • Seite 19 AR2.Z Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Zoom 0-255 Zoom Reset D-19 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 20: Delivery E

    - Expolite Tour-LED Power 56 RGBW Zoom - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-20 Downloaded from www.Manualslib.com...

  • Seite 21: Product Information E

    8 - 40° Control die-cast aluminium housing DMX-Channels 3 - 17 (3/3/4/4/5/6/7/12/17) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-21 Downloaded from www.Manualslib.com...
  • Seite 22 Dimensions 283.2 280.2 E-22 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 23: Installation E

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Seite 24: Operation E

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU R.(0 - 255) PERSON STAT HSIC G.(0 - 255) B.(0 - 255) HSIC W.(0 - 255) HSIC...
  • Seite 25 MENU PERSON HSIC **** R.(0 - 255) WH.01 G.(0 - 255) B.(0 - 255) WH.11 W.(0 - 255) R.(0 - 255) RGBW G.(0 - 255) B.(0 - 255) PERSON ZOOM HSIC POS1 0 - 255 HSIC POS2 0 - 255 E-25 Downloaded from www.Manualslib.com...
  • Seite 26 Setting DMX-Address MENU D.(001 - 512) PERSON HSIC The DMX start address of the fixture is set in the menu DMX. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON PERS HSIC TOUR HSIC HSIC ARC.1 HSIC AR1.D HSIC ARC.2...
  • Seite 27 Choose Run Mode MENU HSIC PERSON HSIC SLAV The operating mode is set in menu RUN. For operation on a DMX-controller DMX needs to be set. SLAV sets the fixture into slave mode. Edit User Programs MENU HSIC EDIT PR.C1 SC.01 R.(0 - 255) G.(0 - 255)
  • Seite 28 Miscellaneous Settings MENU SEND PERSON HSIC UPLD **** HSIC REST REST **** HSIC COLR RGBW DIM4 HSIC DIM1 DIM2 DIM3 SAVE HSIC DERR BLAC HSIC ZOOM BASE P(0 - 255) P(0 - 255) POS.1 P(0 - 255) POS.2 HSIC CURV CV 1 CV 2 CV 3...
  • Seite 29 Activate Password Protection MENU PERSON HSIC HSIC In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the fixture is password protected when started. 30 seconds after the last setting the menu is locked again.

  • Seite 30: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are nine DMX personalities with 3, 3, 4, 4, 5, 6, 7, 12 and 17 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 31 Strobe 0-10 No Function 11-255 1-20Hz Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160...
  • Seite 32 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro 0-10 No Function 11-30 Red 100% / Green 100% / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 33 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 PR.01 151-160 PR.02 161-170 PR.03 171-180 PR.04 181-190...
  • Seite 34 ARC.1 Mode 0-255 0-255 Green 0-255 Blue HSV Mode 0-255 0-255 Saturation 0-255 Value AR1.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 Mode 0-255 0-255 Green 0-255 Blue 0-255 White AR2.D Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
  • Seite 35 AR2.Z Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Zoom 0-255 Zoom Reset E-35 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH Downloaded from www.Manualslib.com manuals search engine...
