5.5 Telepítési utasítások IC-Plus/GD-Plus/MD-Plus szériájú fűtőkészülékekhez
Megjegyzés: A csomagban megtalálható kellékek tömör falra / mennyezetre történő szerelésre
szolgálnak. Ettől eltérő típusú falfelülethez / mennyezethez speciális rögzítő elemek szükségesek
(ilyeneket a csomag nem tartalmaz). Ellenőrizze, hogy a fal / mennyezet kellően szilárd-e szerelési
felületnek. A fűtőpanel telepítését szakképzett villanyszerelővel vagy a Sundirect által
meghatalmazott telepítési szakemberrel ajánlott elvégeztetni.
Figyelem! A GD-Plus / MD-Plus szériához tartozó fűtőelemek csak falra szerelhetők fel,
mennyezetre nem telepíthetők.
1
3
5
2
WALL
CEILING
4
WALL
CEILING
6
WALL
CEILING
WALL
CEILING
WALL
CEILING
WALL
CEILING
48

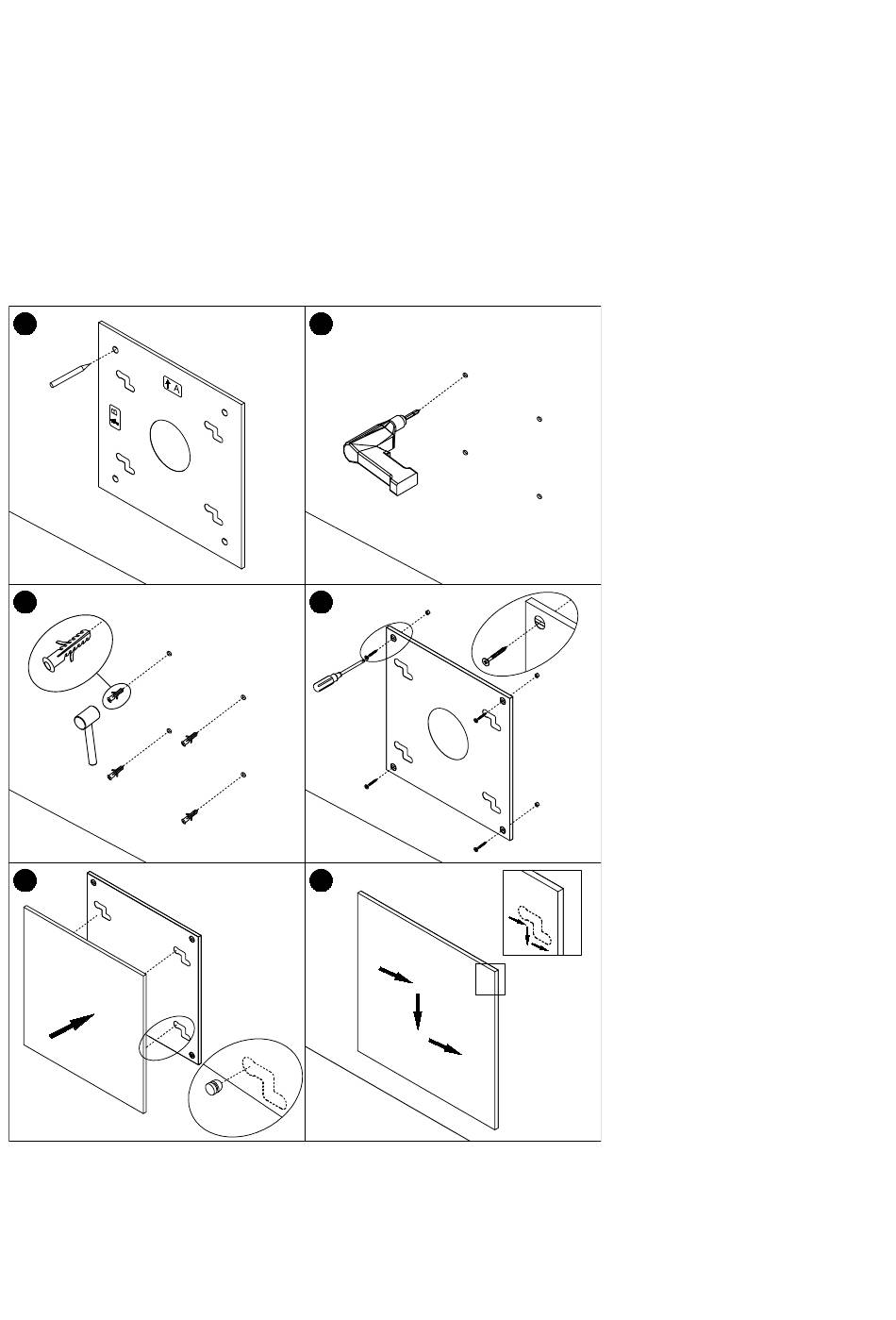

1. lépés: A készletbe tartozó
szerelőkeret segítségével
jelölje be a falon a furatok
helyét. A fűtőpanel álló
helyzetű felszerelése esetén
az A-val, fekvő helyzetű
felszerelése esetén a B-vel
jelölt oldal lesz a
szerelőkeret teteje.
2. lépés: Egy 8mm-es
fúróheggyel készítse el a
furatokat.
3. lépés: Illessze be a tipliket
a furatokba.
4. lépés: A szerelőkeretben
kialakított lyukakon keresztül
tekerje be a csavarokat a
tiplikbe.
5. lépés: Helyezze fel a
fűtőpanelt a szerelőkeretre.
6. lépés: A szilárd
rögzítéshez mozgassa el a
fűtőpanelt két irányban.
