5.5 Instalacijski priručnik za serije IC-Plus/GD-Plus/MD-Plus
Komplet koji se isporučuje u paketu namijenjen je za ugradnju na čvrst zid / strop. Ako se
montiranje vrši na drugim vrstama zidova/stropova, trebat će vam odgovarajuće spojke (nisu dio
paketa koji se isporučuje). Provjerite je li zid/strop siguran za montiranje. Izričito preporučujemo da
ploču instalira kvalificirani električar ili instalater ovlaštene od strane tvrtke Sundirect. Molimo Vas da
imate na umu da su serije GD-Plus / MD-Plus namjenjene isključivo za zidnu montažu, nemojte ih
montirati na strop.
1
3
5
2
WALL
CEILING
4
WALL
CEILING
6
WALL
CEILING
WALL
CEILING
WALL
CEILING
WALL
CEILING
38

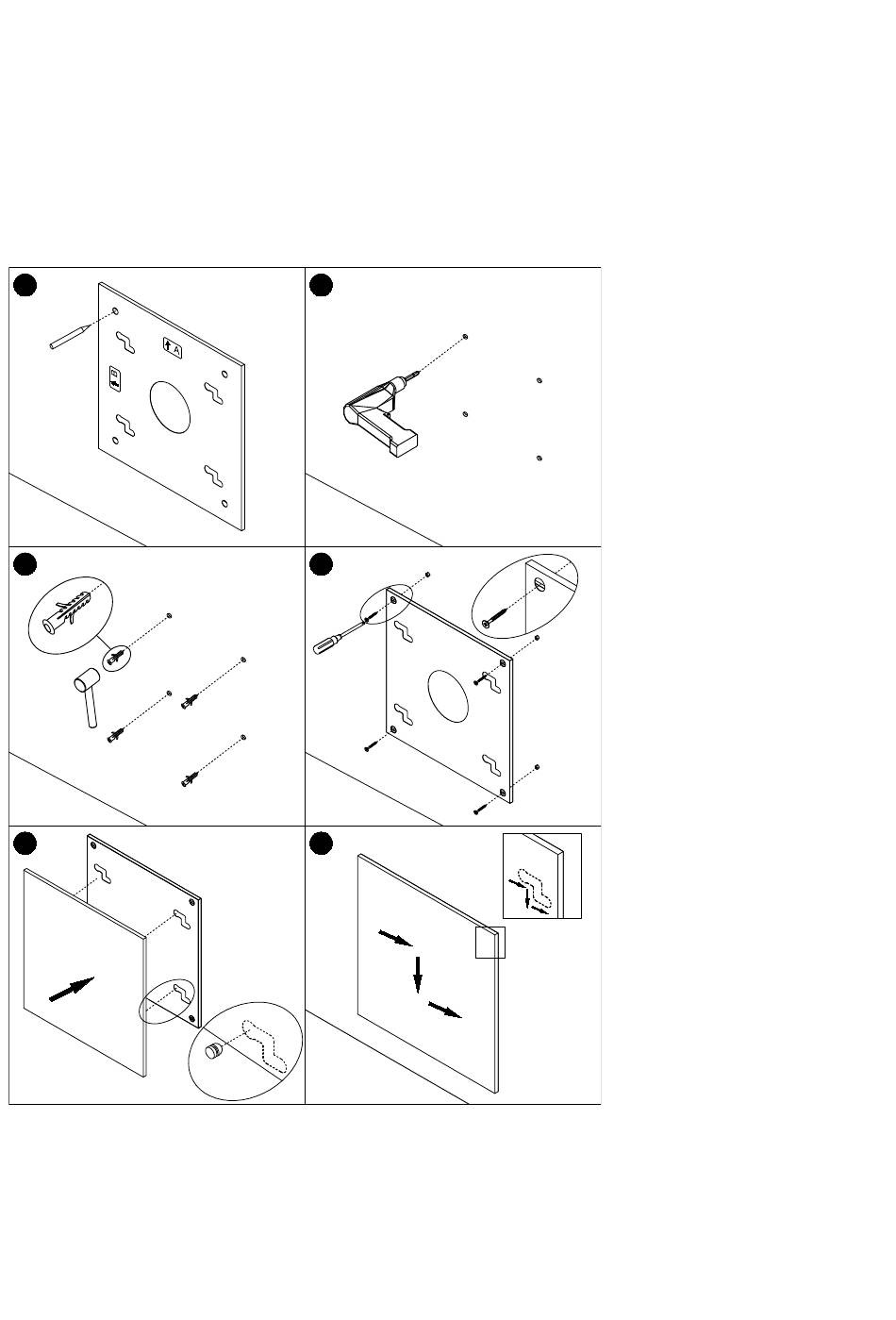

Korak 1. Koristite isporučeni
montažni nosač za
označavanje mjesta za
rupice na zidu / stropu. Kod
vertikalnog montiranja na
zid, oznaka "A" je na vrhu
montažnog nosača. Kod
horizontalnog montiranja na
zid, oznaka "B" je na vrhu
montažnog nosača.
Korak 2. Izbušite rupice
pomoću 8 mm bušilica.
Korak 3. Umetnite tiple u
rupice.
Korak 4. Pričvrstite vijke u
tiple kroz rupice na
montažnom nosaču.
Korak 5. Postavite ploču na
montažni nosač.
Korak 6. Pomjerajte ploču na
desnu ili lijevu stranu dok
nije sigurno pričvršćena.
