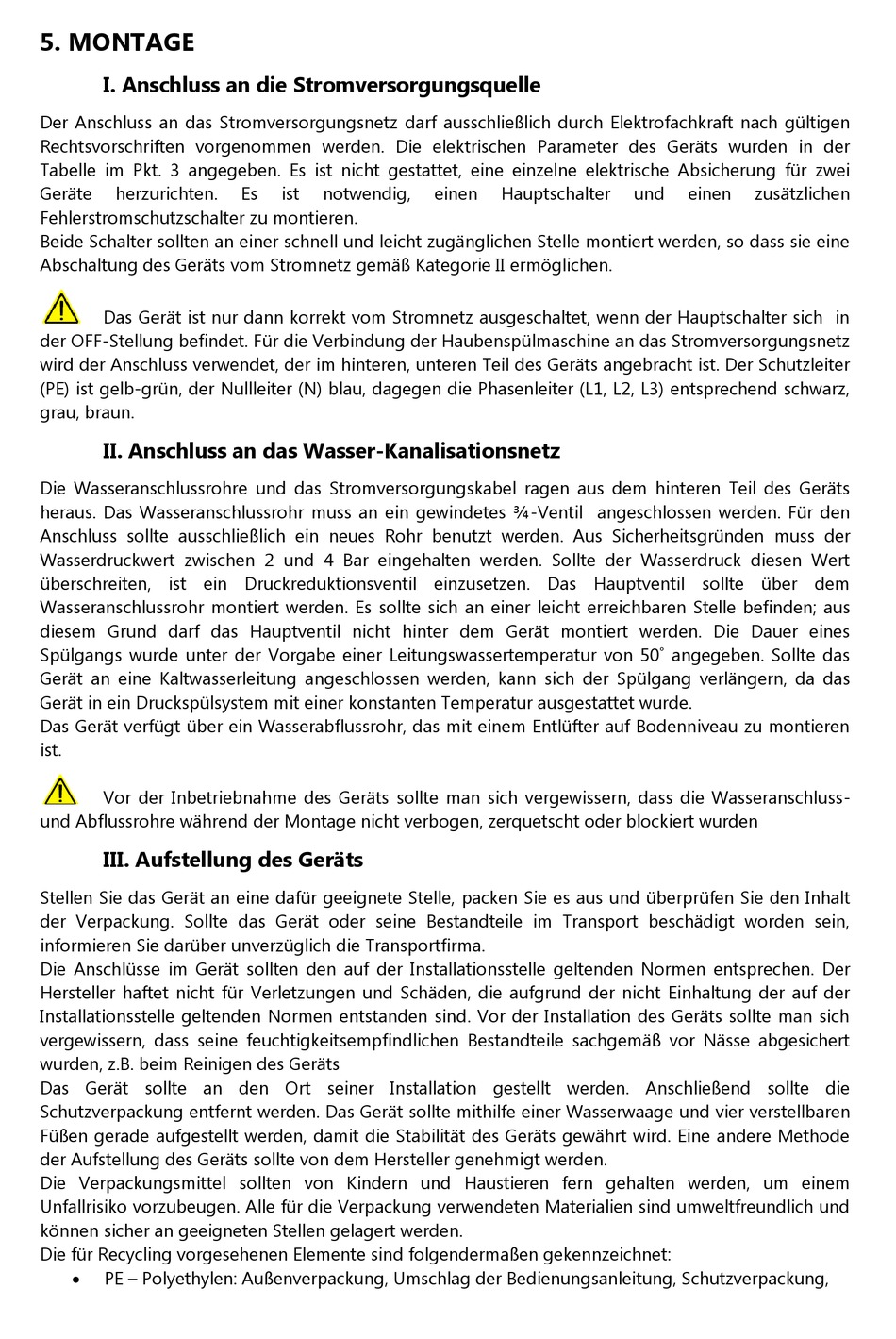

5. MONTAGE

I. Anschluss an die Stromversorgungsquelle
Der Anschluss an das Stromversorgungsnetz darf ausschließlich durch Elektrofachkraft nach gültigen
Rechtsvorschriften vorgenommen werden. Die elektrischen Parameter des Geräts wurden in der
Tabelle im Pkt. 3 angegeben. Es ist nicht gestattet, eine einzelne elektrische Absicherung für zwei
Geräte herzurichten.
Fehlerstromschutzschalter zu montieren.
Beide Schalter sollten an einer schnell und leicht zugänglichen Stelle montiert werden, so dass sie eine
Abschaltung des Geräts vom Stromnetz gemäß Kategorie II ermöglichen.
Das Gerät ist nur dann korrekt vom Stromnetz ausgeschaltet, wenn der Hauptschalter sich in
der OFF-Stellung befindet. Für die Verbindung der Haubenspülmaschine an das Stromversorgungsnetz
wird der Anschluss verwendet, der im hinteren, unteren Teil des Geräts angebracht ist. Der Schutzleiter
(PE) ist gelb-grün, der Nullleiter (N) blau, dagegen die Phasenleiter (L1, L2, L3) entsprechend schwarz,
grau, braun.
II. Anschluss an das Wasser-Kanalisationsnetz
Die Wasseranschlussrohre und das Stromversorgungskabel ragen aus dem hinteren Teil des Geräts
heraus. Das Wasseranschlussrohr muss an ein gewindetes ¾-Ventil angeschlossen werden. Für den
Anschluss sollte ausschließlich ein neues Rohr benutzt werden. Aus Sicherheitsgründen muss der
Wasserdruckwert zwischen 2 und 4 Bar eingehalten werden. Sollte der Wasserdruck diesen Wert
überschreiten, ist ein Druckreduktionsventil einzusetzen. Das Hauptventil sollte über dem
Wasseranschlussrohr montiert werden. Es sollte sich an einer leicht erreichbaren Stelle befinden; aus
diesem Grund darf das Hauptventil nicht hinter dem Gerät montiert werden. Die Dauer eines
Spülgangs wurde unter der Vorgabe einer Leitungswassertemperatur von 50˚ angegeben. Sollte das
Gerät an eine Kaltwasserleitung angeschlossen werden, kann sich der Spülgang verlängern, da das
Gerät in ein Druckspülsystem mit einer konstanten Temperatur ausgestattet wurde.
Das Gerät verfügt über ein Wasserabflussrohr, das mit einem Entlüfter auf Bodenniveau zu montieren
ist.
Vor der Inbetriebnahme des Geräts sollte man sich vergewissern, dass die Wasseranschluss-
und Abflussrohre während der Montage nicht verbogen, zerquetscht oder blockiert wurden
III. Aufstellung des Geräts
Stellen Sie das Gerät an eine dafür geeignete Stelle, packen Sie es aus und überprüfen Sie den Inhalt
der Verpackung. Sollte das Gerät oder seine Bestandteile im Transport beschädigt worden sein,
informieren Sie darüber unverzüglich die Transportfirma.
Die Anschlüsse im Gerät sollten den auf der Installationsstelle geltenden Normen entsprechen. Der
Hersteller haftet nicht für Verletzungen und Schäden, die aufgrund der nicht Einhaltung der auf der
Installationsstelle geltenden Normen entstanden sind. Vor der Installation des Geräts sollte man sich
vergewissern, dass seine feuchtigkeitsempfindlichen Bestandteile sachgemäß vor Nässe abgesichert
wurden, z.B. beim Reinigen des Geräts
Das Gerät sollte an den Ort seiner Installation gestellt werden. Anschließend sollte die
Schutzverpackung entfernt werden. Das Gerät sollte mithilfe einer Wasserwaage und vier verstellbaren
Füßen gerade aufgestellt werden, damit die Stabilität des Geräts gewährt wird. Eine andere Methode
der Aufstellung des Geräts sollte von dem Hersteller genehmigt werden.
Die Verpackungsmittel sollten von Kindern und Haustieren fern gehalten werden, um einem
Unfallrisiko vorzubeugen. Alle für die Verpackung verwendeten Materialien sind umweltfreundlich und
können sicher an geeigneten Stellen gelagert werden.
Die für Recycling vorgesehenen Elemente sind folgendermaßen gekennzeichnet:
PE – Polyethylen: Außenverpackung, Umschlag der Bedienungsanleitung, Schutzverpackung,

Es ist notwendig, einen Hauptschalter und einen zusätzlichen
