6.3. Funktion Raumtemperaturreglung mit zentraler
Sollwertvorgabe ohne externen Fühler
Für Raumtemperaturregelung mit zentraler Sollwertvorgabe (Zentralrege-
lung) ohne externen Fühler muss die Steckbrücke JP1 auf die untere Position
gesteckt werden. Für den zu regelnden Raum wird jeweils ein oder mehrere
Funk-Raumtemperaturfühler (Funktionstyp 001) und für die zentrale Sollwert-
vorgabe (Funktionstyp 002, 003, 010) (der gesendete Istwert wird ignoriert)
angelernt. Wenn mehr als ein Funk-Raumtemperaturfühler (Funktionstyp 001)
angelernt, so wird ein Mittelwert gebildet.
6.4 Funktion Fußbodenregelung mit zentraler Sollwertvorgabe
Für eine Fußbodenreglung muss sich die Steckbrücke JP1 in der unteren Posi-
tion befinden, ein externer Fühler angeschlossen und ein Funk-Raumtempera-
turfühler mit Sollwertgeber (Funktionstyp 002, 003, 010) (der gesendete Istwert
wird ignoriert) angelernt werden.
Es darf kein Funk-Raumtemperaturfühler (Funktionstyp 001) zusätzlich ange-
lernt werden.
6.5. Funktion Raumtemperaturreglung mit oder ohne
Mittelwertbildung und Fußbodenwächter
Für Raumtemperaturregelung mit oder ohne Mittelwertbildung und Fuß-
bodenwächter muss die Steckbrücke JP1 auf die obere Position gesteckt und
ein externer Fühler angeschlossen werden. Für den zu regelnden Raum muss
ein Sollwertsender (Funktionstyp 002, 003, 010) angelernt werden.
Falls ein oder mehrere Funk-Raumtemperaturfühler (Funktionstyp 001) ange-
lernt werden, so wird ein Mittelwert von den angelernten Funk-Raumtempera-
turfühlern (Funktionstyp 001) und dem Istwert von dem Sollwertsender gebildet.
6.6 Funktion Raumtemperaturreglung mit zentraler Sollwertvorgabe
und Fußbodenwächter
Für Raumtemperaturregelung mit zentraler Sollwertvorgabe (Zentralreglung)
und Fußbodenwächter muss die Steckbrücke JP1 auf die untere Position
gesteckt und ein externer Fühler angeschlossen werden. Für den zu regelenden
Raum wird jeweils ein oder mehrere Funk-Raumtemperaturfühler (Funktionstyp
001) und für die zentrale Sollwertvorgabe ein Funk-Raumtemperaturfühler
(Funktionstyp 002, 003, 010) (der gesendete Istwert wird ignoriert) angelernt.
Wird mehr als ein Funk-Raumtemperaturfühler (Funktionstyp 001) angelernt, so
wird ein Mittelwert von alle Funk-Raumtemperaturfühlern (Funktionstyp 001)
gebildet.
6.7. Master-Slave-Regelung
6.7.1 Master-Slave-Regelung installieren
Die Master-Slave-Regelung ist eine Erweiterung einer vorhandenen Einzelraum-
Temperaturregelung. Bei einer Einzelraum-Temperaturregelung ist an jeden
Funk-Heizungsregler (Empfänger) eines Raumes, ein Funk-Raumtemperatur-
fühler mit Sollwertsteller (Sender) angelernt. Um eine Master-Slave-Regelung
herzustellen, wird zusätzlich an die Funk-Heizungsregler der einzelnen Räume,
ein Funk-Raumtemperaturfühler mit Uhr (Master-Sender) angelernt. Bei der In-
stallation muss nicht auf die Reihenfolge des Anlernens der unterschiedlichen
Funk-Raumtemperaturfühler geachtet werden, jedoch ist Punkt 4.2 zu beachten.
Im Raum des Masters wird kein anderer Funk-Raumtemperaturfühler installiert.
Bei der Master-Slave-Regelung, ist besonders auf die Reichweite der Funk-
verbindung zu achten, da hier installationsbedingt größere Funkstrecken zu
überbrücken sind. Nach der Installation ist daher die Funkverbindung über die
gesamte Funkstrecke zu prüfen (vgl. Punkt 4.3).
Der Funk-Raumtemperaturfühler Funktionstyp 003 verfügt über einen Schalter,
mit dem zwischen den Betriebsarten Komfortbetrieb und Energiesparbetrieb
umgeschaltet werden kann. Innerhalb einer Master-Slave-Installation wechselt
die ECO-Funktion des Schalters automatisch in „Teilnahme am Master-Slave-
Betrieb". In Schalterstellung Komfortbetrieb nimmt dieser Raum nicht am
Master-Slave-Betrieb teil, es wird permanent auf den eingestellten Sollwert des
Raumfühlers geregelt.
6.7.2 Master-Slave-Funktionen
Zu diesen Funktionen auch die Bedienungs- und Installationsanleitung des ver-
wendeten Masters beachten.
Energiesparfunktion – Die am Master eingegebenen Energiesparzeiten gelten
für alle Räume, in denen die Master-Slave-Regelung installiert ist. In den Kom-
fortheizzeiten gelten die eingestellten Temperaturen der einzelnen Slaves. In den
Energiesparzeiten gilt die ECO-Temperatur des Masters, jedoch nur, wenn die
ECO-Temperatur des Masters kleiner ist als die am Slave eingestellte Komfort-
temperatur. Die Energiesparfunktion wird für alle Räume mit Slaves auch aus-
gelöst, wenn am Master die Betriebsart ECO eingestellt ist.
Urlaubsfunktion – Die am Master eingegebene Urlaubszeit gilt für alle Räume,
in denen die Master-Slave-Regelung installiert ist. In der Urlaubszeit gilt die
Urlaubstemperatur des Masters, jedoch nur, wenn die Urlaubstemperatur des
Masters kleiner ist als die am Slave eingestellte Komforttemperatur.
Partyfunktion – Die am Master eingegebene Partyzeit gilt für alle Räume, in
denen die Master-Slave-Regelung installiert ist. Bis zum Ende der Partyzeit wird
in allen Räumen auf die Komforttemperaturwerte der einzelnen Slaves geregelt.
Ein/Aus-Funktion – Die Ein/Aus-Funktion am Master gilt für alle Räume, in
denen die Master-Slave-Regelung installiert ist. Achtung! In dieser Funktion ist
kein Frost-, Ventil- und Pumpenschutz gewährleistet. Sollen diese Funktionen
trotz ungewünschter Einschaltung der Heizung gewährleistet werden, ist am
Master die Betriebsart „Energiesparbetrieb ECO", sowie eine entsprechend ge-
wünschte ECO-Temperatur als Frostschutz einzustellen. Ebenfalls besteht die
Möglichkeit in allen Räumen die Solltemperatur auf Minimum einzustellen.

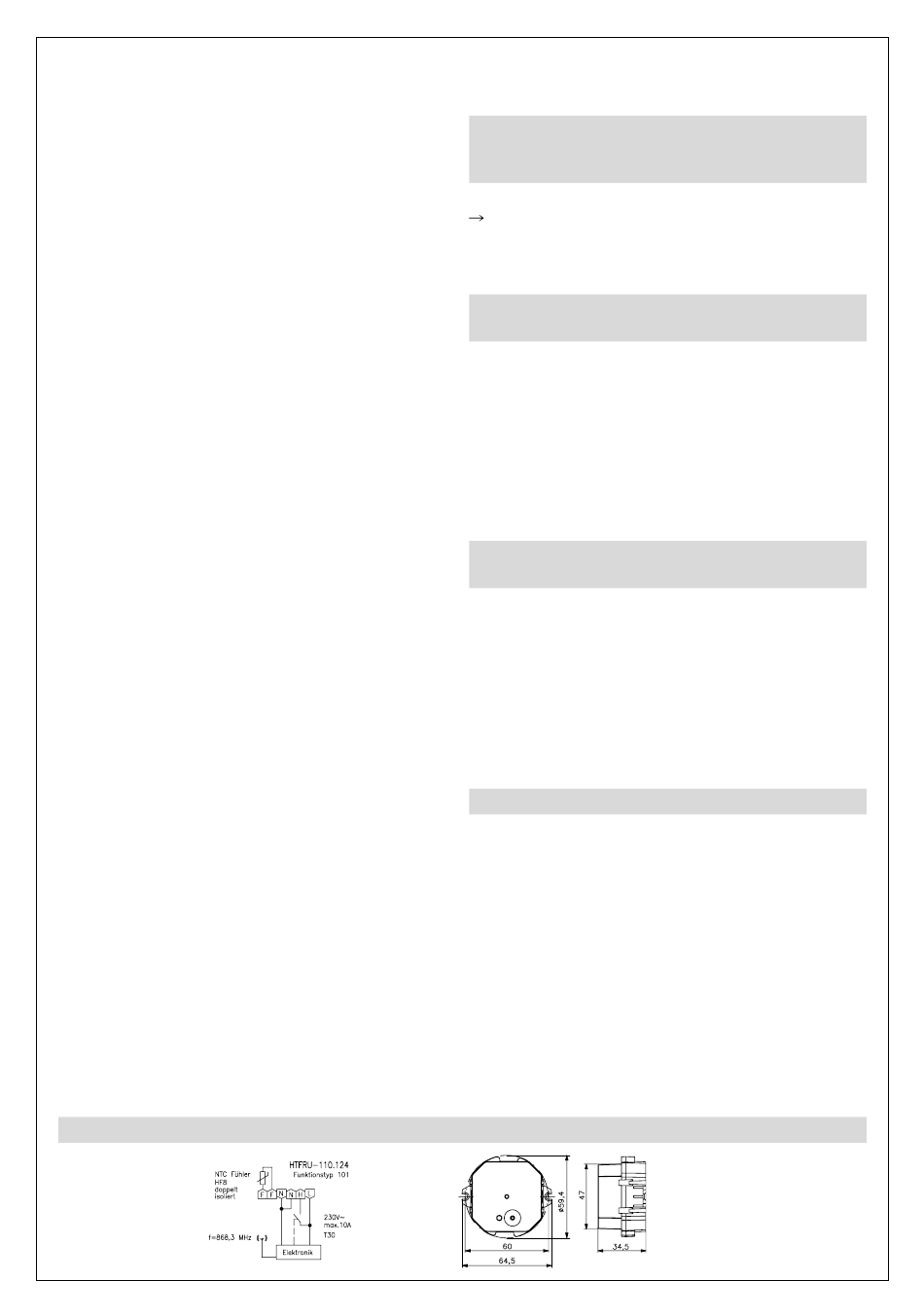

10. Anschluss- und Maßzeichnung
Selbstlernfunktion – Ist die Selbstlernfunktion im Justagemenü des Masters
aktiviert, gilt sie für alle Räume, in denen die Master-Slave-Regelung installiert
ist. Hierbei wird davon ausgegangen, dass sich die Aufheizgeschwindigkeiten
der einzelnen Räume nicht wesentlich unterscheiden.
7. Alle Funk-Raumtemperaturfühler
vom Funk-Heizungsregler abmelden
(gesamten Empfangskanal löschen)
Diese Funktion wird benötigt, um auch funktionsunfähige Sender wieder aus
dem Speicher des Funk-Heizungsreglers zu löschen.
Die Lerntaste am Funk-Heizungsregler gedrückt halten bis die Lampe nach
ca.10 Sekunden dauernd rot leuchtet. Das erfolgreiche Löschen des gesamten
Empfangkanals, wird durch das rote Dauerleuchten der Lampe des gelöschten
Kanals angezeigt, die Regelung ist deaktiviert. Nach dem Löschvorgang ist der
Funk-Heizungsregler für ca. 30 Sekunden deaktiviert und reagiert in dieser Zeit
nicht mehr auf Tastendruck.
7.1 Einzelne Funk-Raumtemperaturfühler
vom Funk-Heizungsregler abmelden
Um nur einen Funk-Raumtemperaturfühler (Sender) vom Funk-Heizungsregler
(Empfänger) abzumelden, wird der Funk-Raumtemperaturfühler in den Abmel-
demodus geschaltet und zusätzlich die Lerntaste am Funk-Heizungsregler kurz
gedrückt. Hierzu die Bedien- und Installationsanleitung des Funk-Raumtempe-
raturfühlers beachten. Das erfolgreiche Abmelden eines Funk-Raumtemperatur-
fühlers ist immer, wie unter Punkt 4.4 beschrieben zu kontrollieren. Ist kein wei-
terer Fühler mehr angelernt, leuchtet die Lampe des Funk-Heizungsreglers nach
dem Abmelden rot. Sind weitere Fühler vor weniger als einer Stunde angelernt
worden, leuchtet die Lampe am Funk-Heizungsregler grün. Sind weitere Fühler
vor mehr als einer Stunde angelernt worden, erlischt die Lampe. Achtung! Bei
nicht erfolgreicher Abmeldung und Entfernen des Funk-Raumtemperaturfühlers
aus dem zu regelnden Raum, jedoch noch innerhalb des Sendebereiches,
kommt es zu einer undefinierten Falschregelung. Bei nicht erfolgreicher Abmel-
dung und Entfernen des Funk-Raumtemperaturfühlers aus dem Sendebereich
kommt es zur Verbindungsverlustmeldung und Auslösung der Notlauffunktion.
8. Notlauffunktion und -Anzeige
bei Funkunterbrechung
Die Notlauffunktion wird durch unbemerkten Batterieausfall oder sich aus anderen
Gründen verschlechternde Funkverbindung, z.B. durch Umstellen von Metallmö-
beln, ausgelöst. Wird die Funkverbindung für eine Stunde unterbrochen, löst der
Funk-Heizungsregler die Notlauffunktion aus und die Lampe leuchtet rot. Bei
Funkunterbrechung wird eine feste Einschaltdauer von 30% gehalten, um ein Aus-
kühlen oder Frostschäden im Raum zu vermeiden. Sind mehrere Funk-Raumtem-
peraturfühler angelernt, wird der Notlauf aktiv, wenn kein gültiger Istwert mehr
vorhanden ist. Die 30%-ige Einschaltdauer teilt sich auf in 3 Minuten An und 7 Mi-
nuten Aus. Achtung! Die Notlauffunktion wird bei Verbindungsverlust, z.B. durch
entladene Batterien, auch im Sommer aktiv. Um ein unbeaufsichtigtes Einschalten
von
Elektroheizungen
und
saisonal genutzten Gebäuden oder Räumen zu vermeiden, wird die netzseitige
Abschaltung der Heizung, bei Nichtgebrauch z.B. im Sommer, empfohlen. Bei
externem Fühlerfehler wird die Regelung, der Notlauf und der Frostschutz außer
Kraft gesetzt.
9.Technische Daten
Funktionstyp:
Versorgungsspannung:
Ausgang:
Schaltleistung:
Anschluss:
Leistungsaufnahme:
Regelbereich:
Schaltdifferenz:
Wächterfunktion:
Empfangsfrequenz:
Umgebungstemperatur:
Notlaufbetrieb:
Lagertemperatur
Externer Fühler:
Schutzklasse:
Schutzart:
zulässige Luftfeuchtigkeit:
Gehäusematerial und Farbe:
Montageart:
3
somit
ungewollten
Energieverbrauch
101
230 V/50Hz
Relais-Schließerkontakt Potential 230V
bis 30°C Umgebungstemperatur (T30):
max. 2300 W (max.10A)
Federsteckklemmen 0,2 ...1,5 mm
2
ca.1,5W (14 VA)
5 ... 30°C
ca. 0,5K
max. Fußbodentemperatur 42°C fest
868,3MHz
-20 ... 30°C
30% Einschaltdauer (ED 30%)
-20 ... +70°C
NTC 2K Typ HF-8
II, nach entsprechender Montage,
für Verbraucher der Schutzklassen I und II
IP20 nach entsprechender Montage
max. 95%rH, nicht betauend
Polycarbonat (PC),
Reinweiß (ähnlich RAL9010)
in Schalterdose (mind. 62 mm tief)
oder Hohlwanddose
