Alre HTFRB-010.101 Bedienungsanleitung

HTFRB-010.101
Funktionstyp 100

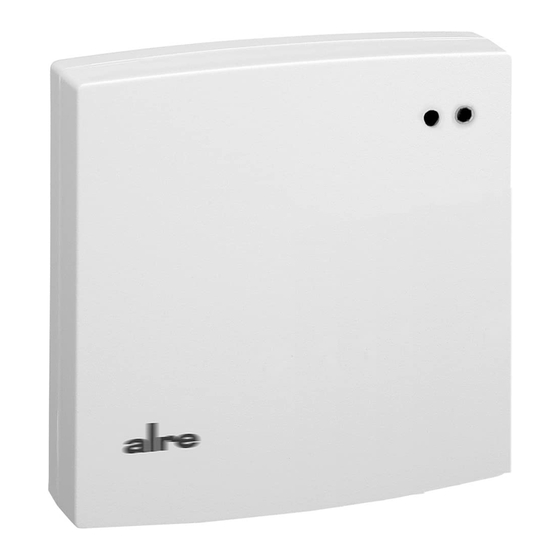

Funk-Heizungsaktor zur Aufputzmontage
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem
entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der
Bedienungsanleitung installiert werden. Dabei sind die bestehenden Si-
cherheitsvorschriften zu beachten. Achtung! Der Betrieb in der Nähe von
Geräten, welche nicht den EMV-Richtlinien entsprechen, kann zur Be-
einflussung der Gerätefunktionen führen. Nach der Installation ist der Be-
treiber, durch die ausführende Installationsfirma, in die Funktion und Be-
dienung der Regelung einzuweisen. Die Bedienungsanleitung muss für
Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.
Inhaltsverzeichnis
11. Kurzanleitung
12. Anwendung
13. Funktion allgemein / Installation / Wartung / Montage
14. Inbetriebnahme
14.1 Anlernfunktion (Funkverbindung herstellen)
14.2 Anlernbare Sensortypen (Funktionstypen)
14.3 Anzeige des Installationsmodus
14.4 Funktions- und Zuordnungskontrolle der Funkverbindung
15. Leuchtanzeigen am Funk-Heizungsaktor
16. Erfassen der Temperatur von mehreren
Funk-Raumtemperatursensoren (Mittelwertregelung)
16.1 Master-Slave-Regelung (Automatikbetrieb für mehrere Räume
durch einen zentralen Funk-Raumtemperatursensor mit Uhr)
16.1.1 Begriffserklärungen
16.1.2 Master-Slave-Regelung installieren
16.1.3 Master-Slave-Funktionen
17. Zentralregelung ohne, mit manueller und mit zeitgesteuerter
Energiesparfunktion
17.1 Zentralregelung inklusive Mittelwertbildung
18. Alle Funk-Raumtemperatursensoren vom Funk-Heizungsaktor
abmelden (gesamten Empfangskanal löschen)
18.1 Einzelne Funk-Raumtemperatursensoren vom Funk-Heizungsaktor abmelden
19. Notlauffunktion und -Anzeige bei Funkunterbrechung
10. Zubehör
11. Technische Daten
12. Anschluss- und Maßzeichnung
13. Kombinationsmöglichkeiten Funk-Raumtemperatursensoren
– Funk-Heizungsaktoren
14. Gewährleistung
1. Kurzanleitung
1.) Funk-Raumtemperatursensor in Betrieb nehmen und Netzspannung am
Funk-Heizungsaktor anlegen/einschalten
2.) Lerntaste am Funk-Heizungsaktor kurz drücken → Lampe blinkt rot
3.) Funk-Raumtemperatursensor in den Lernmodus schalten bis die Lampe
am Funk-Heizungsaktor grün blinkt
4.) Funk-Raumtemperatursensor an geeigneter Stelle montieren,
gewünschten Temperaturwert einstellen, die Regelung ist nun aktiv
2. Anwendung
Dieser Funk-Heizungsaktor wurde speziell zur Ansteuerung von fest installierten
Elektroheizungen bis zu einer Leistung von 3kW bei 230V~ Nennspannung
oder von thermoelektrischen Ventilantrieben für Warmwasserheizungen entwi-
ckelt und wird zusammen mit einem oder mehreren Funk-Raumtemperatursen-
soren verwendet. Bei Verwendung für elektrische Fußbodenheizungen ist darauf
zu achten, dass die Leistung der Heizung auch bei Dauerbetrieb den Estrich
nicht überhitzen kann. Gegebenenfalls benötigte Temperaturbegrenzungen
müssen zusätzlich installiert werden. Für andere, vom Hersteller nicht vorherzu-
sehende Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beach-
ten. Eignung hierfür siehe Punkt 14. Gewährleistung.
3. Funktion allgemein / Installation / Wartung /
Montage
Der HTFRB-010.101 empfängt von den angelernten Funk-Raumtemperatursen-
soren (Sender) die Soll- und Istwerte und schaltet bei Unterschreitung des Soll-
wertes die Heizung ein. An den Funk-Heizungsaktor (Empfänger) können bis
zu 9 Funk-Raumtemperatursensoren unterschiedlichen Typs angelernt werden
(vgl. Punkt. 4.2). Bei Netzausfall oder Wiederinbetriebnahme bleiben die an-
gelernten Funk-Raumtemperatursensoren gespeichert, die Regelung ist nach
Netzwiederkehr innerhalb von max. 5 Minuten wieder aktiv. Der Funk-Raum-
temperatursensor mit Uhr verfügt über eine Ein/Aus-Taste, mit der die Rege-
lung außer Betrieb genommen werden kann. Praxistip ohne „Uhrensensor":
Sollwert auf 5°C stellen – Vorteil Frostschutz gewährleistet! Die vollständige
Stand 11.2018 (11/081)
Deaktivierung der Heizung ist nur über einen Ein/Aus Schalter im Laststrom-
kreis möglich. Hierzu auch Punkt 9. Notlauffunktion und -Anzeige bei Funkun-
terbrechung beachten. Die Reichweite der Funkverbindung ist in starkem Maße
von den räumlichen Bedingungen und dem Batterieladestand der Funk-Raum-
temperatursensoren abhängig. So verringern armierte Wände und Decken so-
wie Metallgehäuse die Funkreichweite. Das Gerät ist wartungsfrei.
Je nach Gerätetyp oder Verpackungsgröße, wird das Gerät entweder ge-
schlossen oder der schnelleren Montage wegen geöffnet ausgeliefert. Nach der
Montage ist der Funk-Heizungsaktor gemäß dem Anschaltschema (Punkt 12.)
anzuschließen.
4. Inbetriebnahme
Mit Einschalten der Versorgungsspannung ist der Funk-Heizungsaktor so-
fort betriebsbereit und es können die zugehörigen Funk-Raumtempera-
tursensoren angelernt werden (Punkt 4.1). Nach Zuordnung der Funk-Raum-
temperatursensoren an den Funk-Heizungsaktor ist die Heizfunktion durch
Prüfung über die reale Funkstrecke nachzuweisen. Hierzu wird der Sollwert
des Funk-Raumtemperatursensors auf den Maximalwert gestellt. Nach max.
3 Minuten muss sich die Heizung aktivieren. Achtung! Auf Grund des Re-
gelbereiches kann diese Prüfung nur bei Raumtemperaturen unter 28 ...
29°C vorgenommen werden.
4.1 Anlernfunktion (Funkverbindung herstellen)
Mit der Anlernfunktion wird ein Funk-Raumtemperatursensor dem
jeweiligen Funk-Heizungsaktor zugeordnet.
Vor dem Anlernen:
Aus folgenden 3 Ausgangssituationen kann ein Funk-Raumtemperatursen-
sor an einen Funk-Heizungsaktor angelernt werden:
1.) An den Funk-Heizungsaktor ist noch kein Funk-Raumtemperatursensor
angelernt worden. In diesem Fall leuchtet die Lampe des Funk-Heizungs-
aktors dauernd rot.
2.) An den Funk-Heizungsaktor sind bereits innerhalb der letzten Stunde
ein oder mehrere Funk-Raumtemperatursensoren angelernt worden. In die-
sem Fall leuchtet die Lampe des Funk-Heizungsaktors grün und zeigt so-
mit die korrekte Funkverbindung zu diesen Sensoren an.
3.) An den Funk-Heizungsaktor sind bereits vor länger als 1 Stunde ein
oder mehrere Funk-Raumtemperatursensoren angelernt worden. In diesem
Fall ist die Lampe des Funk-Heizungsaktors aus und zeigt somit die kor-
rekte Funkverbindung zu diesen Sensoren an.
Anlernvorgang:
Hinweis: Um den Anlernmodus der Funk-Raumtemperatursensoren zu
aktivieren, beachten Sie bitte deren Bedienungs- bzw. Installationsanlei-
tung. Üblicherweise gibt es eine Lerntaste am Sensor. Bei Funk-Raum-
temperatursensoren mit Display ist jedoch auch eine Tastenkombination/
Menüfunktion mit Displayanzeige möglich.
1.) Lerntaste am Funk-Heizungsaktor kurz drücken → Die Lampe des
Funk- Heizungsaktors blinkt für maximal 30 Sekunden rot. Wird in dieser
Zeit kein Funk-Raumtemperatursensor angelernt, hört die Lampe auf zu
blinken und wechselt wieder in ihren Ausgangszustand.
2.) Am Funk-Raumtemperatursensor den Anlernvorgang auslösen → Die
Lampe des Funk-Heizungsaktors wechselt von rotes in grünes Blinken, die
Funkverbindung ist hergestellt.

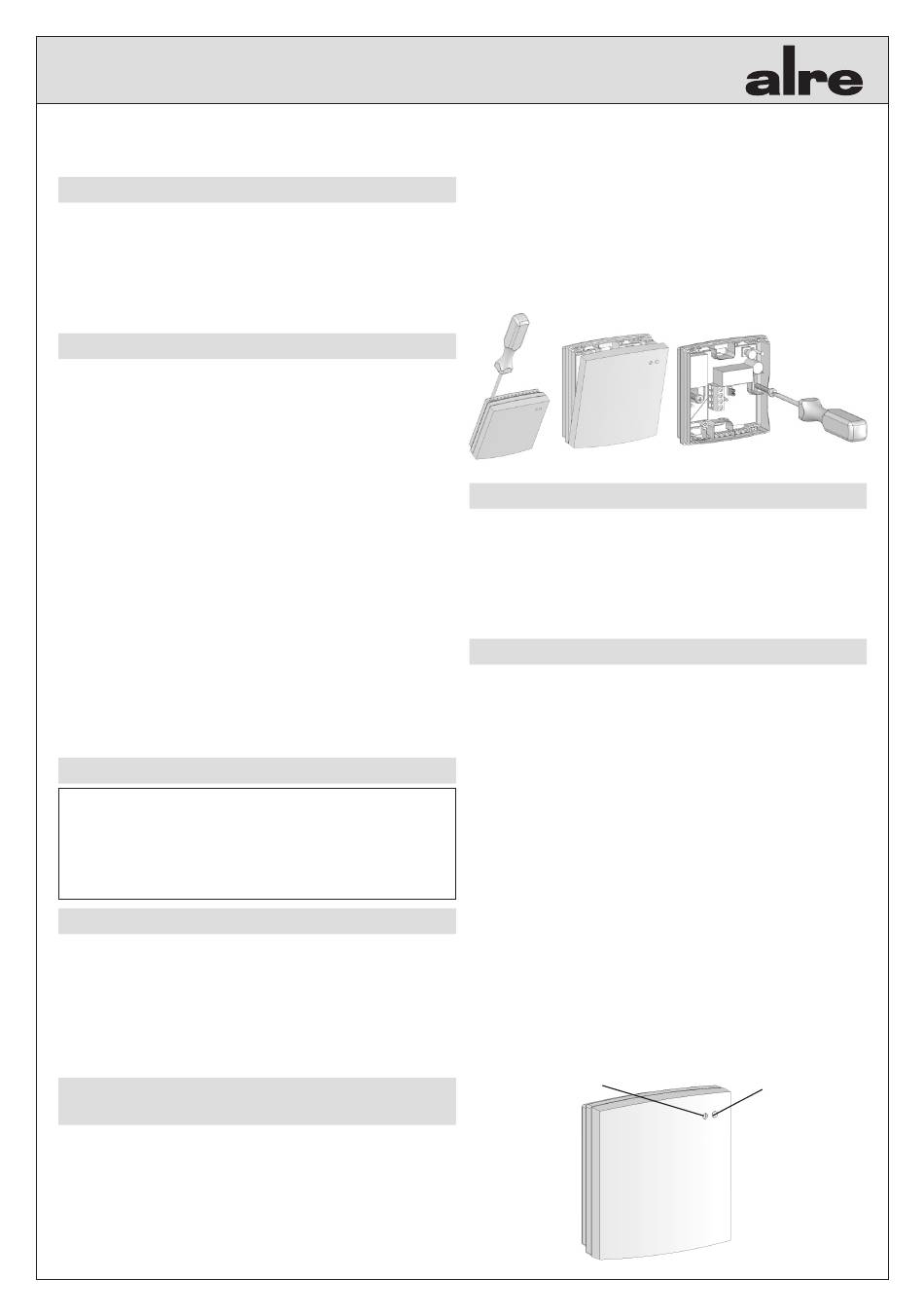

Lerntaste
1
Lampe
5 21 318 02
