Alre HTRRB-011.010 Kurzanleitung

HTRRB-011.010

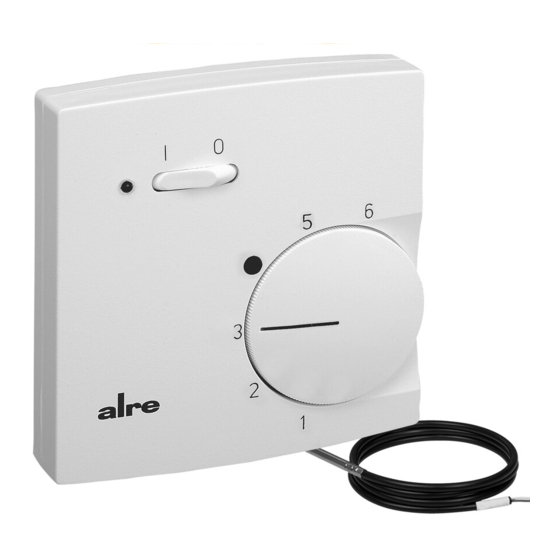

Elektronischer Fußboden-Temperaturregler mit Fernfühler
Electronic floor temperature controller with remote sensor
Thermorégulateur électronique avec télédetecteur pour la régulation
Sicherheitshinweis!
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem entspre-
chenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der Bedienungsan-
leitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu
beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-
Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Nach
der Installation ist der Betreiber, durch die ausführende Installationsfirma, in die
Funktion und Bedienung der Regelung einzuweisen.
Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zugäng-
licher Stelle aufbewahrt werden.
1. Anwendung
Dieser elektronische Zweipunktregler wurde speziell zur Regelung elektrischer oder
Warmwasser-Heizungen/Zusatzheizungen für Fußböden und anderer Oberflächen-
temperiersysteme entwickelt. Für andere vom Hersteller nicht vorherzusehende
Einsatzgebiete sind die dort gültigen Sicherheitsvorschriften zu beachten. Eignung
hierfür siehe Punkt 10. Gewährleistung.
2. Funktionen
Der Regler misst mit einem in den Fußboden eingebrachten Fühler die Temperatur
und regelt diese mit einer Schaltdifferenz von ca.1K. Aus dieser Regelung ergibt sich
eine Oberflächentemperatur, die hauptsächlich durch den Aufbau des Fußbodens
bestimmt wird. Bei elektrischen Heizungen ist darauf zu achten, dass diese auch bei
Dauerbetrieb den Oberflächenaufbau nicht überhitzen können. Achtung! Bei Ober-
flächen, ausgeführt als Sitzmöbel oder Stellfläche, ist darauf zu achten, dass die
eingestellte Temperatur nicht zu einer Gesundheitsgefährdung von Personen oder
Entflammung von Gegenständen führen kann. Zur Vermeidung einer zu hohen Tem-
peratur-einstellung, kann der Einstellbereich mechanisch unter dem Einstellknopf
eingeschränkt werden (vgl. Punkt 8).
Der HTRRB - 011.010 verfügt über einen EIN/AUS-Schalter mit dem die Regelung
außer Betrieb genommen werden kann. Die rote Lampe zeigt die aktive Heizung an.
Bei Fühlerbruch, Fühlerkurzschluss oder einer Fühlertemperatur unter -15°C (ent-
spricht Fühlerbruch) wird die Heizung ausgeschaltet.
3. Installation
Je nach Gerätetyp oder Verpackungsgröße, wird das Gerät entweder geschlossen
oder der schnelleren Montage wegen geöffnet ausgeliefert. Achtung! Der Regler darf
nicht auf leitfähigem Untergrund installiert werden. Dies ist besonders bei metallhal-
tiger Tapete und ähnlicher Wandverkleidung zu beachten. Nach Montage auf die
Wand oder Unterputzdose und elektrischem Anschluss, wird der Gehäusedeckel mit
den unteren Haken eingehängt und bis zum Einrasten nach oben zugeschwenkt. Der
elektrische Anschluss erfolgt wie unter Punkt 9. dargestellt. Der Fühler führt Netz-
spannungspotential und darf nur mit dem Leitungstyp H05VV-F verlängert werden.
Die nach EN 60730-1 vorgeschriebene doppelte Isolierung muss auch an der Verbin-
dungsstelle eingehalten werden. Es ist darauf zu achten, dass die Fühlerleitung nicht
parallel zu netzspannungsführenden Leitungen verlegt wird. Ist die Parallelverlegung
nicht zu vermeiden, muss eine geschirmte Leitung verwendet und der Schirm auf die
Klemme 6 gelegt werden. Um einen Austausch eines defekten Fühlers zu gewährlei-
sten, muss der Fühler inklusive Fühlerleitung reversibel in einem Leerrohr verbaut
werden. Zum Verschließen des Leerrohres im Estrich wird die Schutzhülse THF ver-
wendet (vgl. Punkt 6. Zubehör). Um eine optimale Wärmeverteilung im Fußboden zu
erreichen, muss der Fühler mittig zwischen zwei Heizleitern positioniert werden. Bei
Warmwasser-Beheizten Oberflächen sind stromlos geschlossene Ventile zu verwen-
den. Gegebenenfalls benötigte Temperaturbegrenzungen müssen zusätzlich installiert
werden.
4. Technische Daten
Versorgungs- und Schaltspannung: 230 V, 50/60 Hz
Kontakt:
Schaltvermögen:
Zulässige Umgebungstemperatur:
Regelbereich:
Schaltdifferenz:
Skala:
Leistungsaufnahme:
Fühlertoleranz:
Anschlussquerschnitt:
Schutzklasse:
Schutzart:
Lagertemperatur:
zulässige Luftfeuchte:
Gehäuse-Material/Farbe:
Ausstattung:
Stand 09.2007 JD
de températures dans des sols
Schließer, 230 V~ potentialbehaftet
max.16(2)A bis 30°C Umgebungstemperatur
max.10 (2)A bis 40°C Umgebungstemperatur
0 ... 40°C
10 ... 60° C
ca.1 K
Merkziffernskala
ca.1W (ca.1,5 VA)
±1K
0,5 ... 2,5 mm 2
II, nach entsprechender Montage
IP30, nach entsprechender Montage
-20 ... +70°C
max. 95%rH, nicht kondensierend
ABS-Kunststoff, Reinweiß (ähnlich RAL 9010)
Lampe rot für „Heizen", Schalter „EIN/AUS",
mechanische Bereichseinengung,
Doppel-PE-Klemme zur Weiterleitung des
Schutzleiters für Verbraucher der Schutzklasse I
5. Fühler
D
Der Fühler ist im Lieferumfang enthalten. Bei Ersatz Fühlertyp HF-8/4-K2 bestellen.
Fühlerwerttabelle NTC 2 k
Fühlertemperatur [°C]
0
10
15
20
25
30
40
50
60
6. Zubehör
THF – Schutzhülse bei Estrichmontage des Fühlers, passend für Leerrohr Ø 20 mm
7. Verwendete Symbole
Klemme Symbol
1 Heizausgang
2 L Phase Versorgungsspannung
3, 4 N Neutralleiter Versorgungsspannung und Verbraucher
(intern gebrückt)
5, 6 Fühleranschluss
Schalter 0 Regelung Aus
Schalter I Regelung Ein
1
Widerstandswert [k ]
5,642
3,657
2,973
2,431
2,000
1,654
1,151
0,816
0,590
Bedeutung
5 21 383 00
