Alre HTFRU-110.124 Bedienungsanleitung

HTFRU-110.124
Funktionstyp 101
Funk-Unterputzeinbau-Temperaturregler
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem ent-
sprechenden Schaltbild auf dem Gehäuse / in der Bedienungsanleitung instal-
liert werden. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.
Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlini-
en entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Nach der
Installation ist der Betreiber, durch die ausführende Installationsfirma, in die
Funktion und Bedienung der Regelung einzuweisen. Die Bedienungsanleitung
muss für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt
werden.
Inhaltsverzeichnis
11. Kurzanleitung
12. Anwendung
13. Funktion allgemein / Installation / Wartung / Montage
14. Inbetriebnahme
14.1 Anlernfunktion (Funkverbindung herstellen)
14.2 Anlernbare Sendertypen (Funktionstypen)
14.3 Anzeige des Installationsmodus
14.4 Funktions- und Zuordnungskontrolle der Funkverbindung
15. Leuchtanzeigen am Funk-Heizungsregler
16. Konfiguration der unterschiedlichen Funktionen
16.1 Begriffserklärungen
16.2 Funktion Raumtemperaturregelung mit oder ohne Mittelwertbildung
ohne externen Fühler
16.3 Funktion Raumtemperaturregelung mit zentraler Sollwertvorgabe ohne
externen Fühler
16.4 Funktion Fußbodenregelung mit zentraler Sollwertvorgabe
16.5 Funktion Raumtemperaturregelung mit oder ohne Mittelwertbildung
und Fußbodenwächter
16.6 Funktion Raumtemperaturregelung mit zentraler Sollwertvorgabe
und Fußbodenwächter
16.7 Master-Slave-Regelung
17. Alle Funk-Raumtemperaturfühler vom Funk-Heizungsregler
abmelden (gesamten Empfangskanal löschen)
17.1 Einzelne Funk-Raumtemperaturfühler vom Funk-Heizungsregler
abmelden
18. Notlauffunktion und -Anzeige bei Funkunterbrechung
19. Technische Daten
10. Anschluss- und Maßzeichnung
11. Kombinationsmöglichkeiten Funk-Raumtemperaturfühler (Sender) –
Funk-Heizungsregler (Empfänger)
12. Gewährleistung
1. Kurzanleitung
1.) Funk-Raumtemperaturfühler (Sender) in Betrieb nehmen und
Netzspannung am Funk-Heizungsregler (Empfänger) anlegen/einschalten
2.) Lerntaste am Funk-Heizungsregler kurz drücken
3.) Funk-Raumtemperaturfühler in den Lernmodus schalten bis die Lampe
am Funk-Heizungsregler grün blinkt
4.) Funk-Raumtemperaturfühler an geeigneter Stelle montieren,
gewünschten Temperaturwert einstellen, die Regelung ist nun aktiv
2. Anwendung

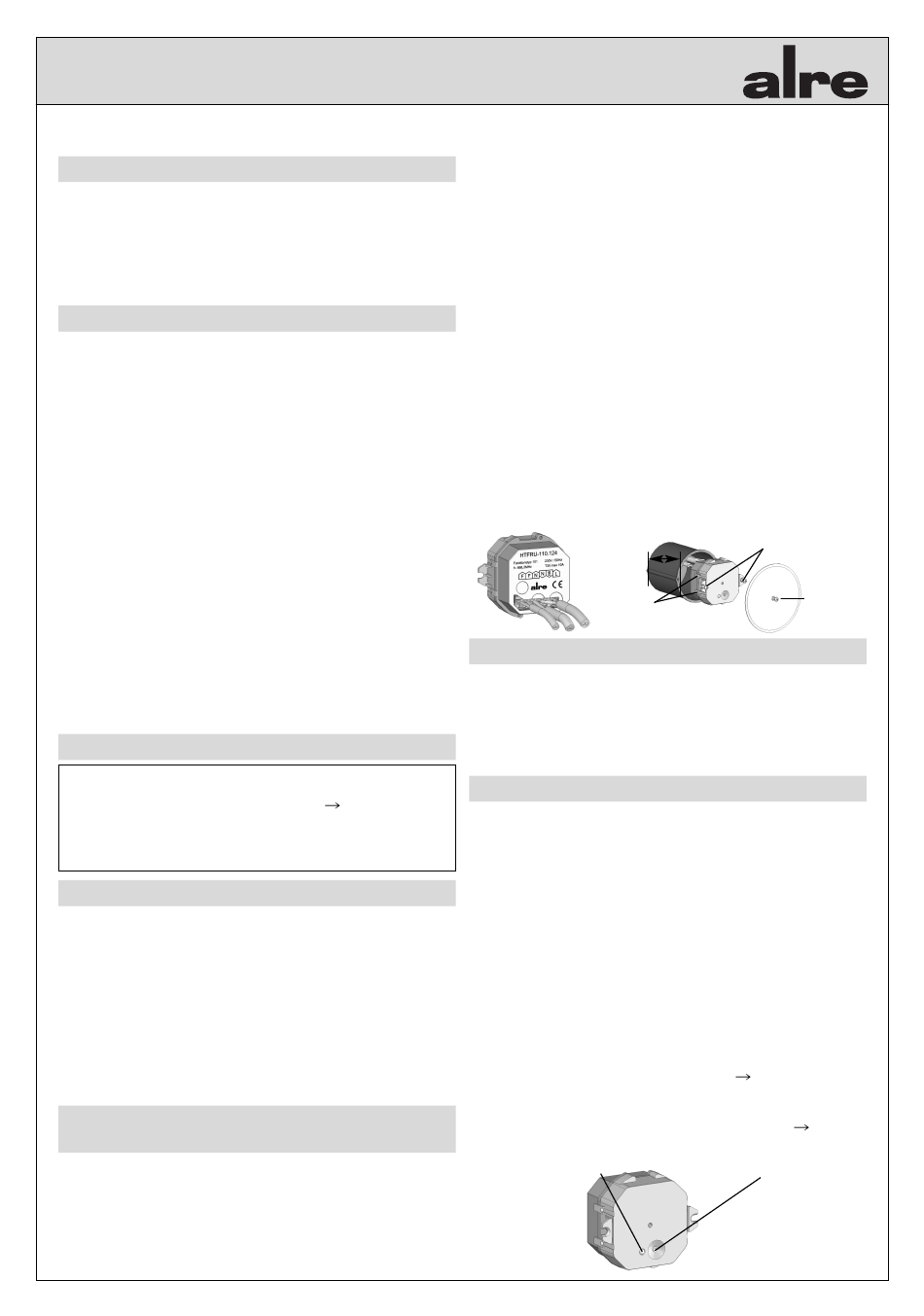

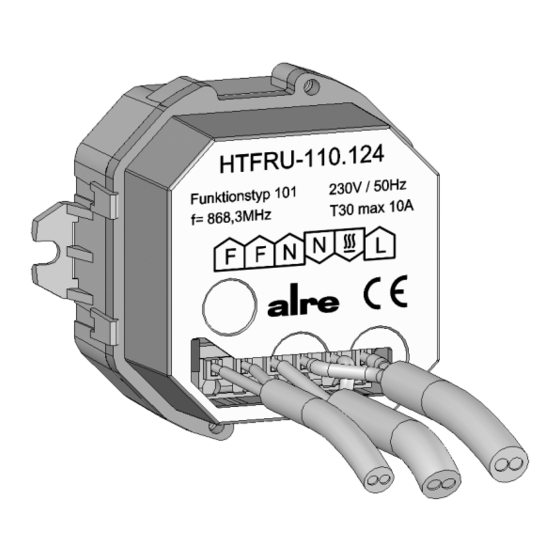

Dieser Funk-Unterputzeinbau-Temperaturregler HTFRU-110.124 wurde speziell
zur Ansteuerung von fest installierten Elektroheizungen bis zu einer Leistung
von 2,3 kW bei 230V~ Nennspannung oder von thermoelektrischen Ventilan-
trieben für Warmwasserheizungen entwickelt und kann durch entsprechendes
Anlernen verschiedener Sender und Variation der Beschaltung des externen
Fühlers sowie der Steckbrücke JP1 für folgenden Funktionen genutzt werden:
– Raumtemperaturregelung mit Fußbodenwächter
– Fußbodenregelung
– Raumtemperaturmittelwertbildung
– zentrale Sollwertvorgabe (Zentralregelung)
– Master-Slave-Regelung
Bei Verwendung für elektrische Fußbodenheizungen ist der externe Fühler zur
Überwachung der Estrichtemperatur anzuschließen. Für andere, vom Hersteller
nicht vorherzusehende Einsatzgebiete, sind die dort gültigen Sicherheitsvor-
schriften zu beachten. Eignung hierfür siehe Punkt 12. Gewährleistung.
3. Funktion allgemein / Installation / Wartung /
Montage
Dieser HTFRU-110. 1 24 empfängt vom angelernten Funk-Raumtemperaturfühler
(Sender) mit Sollwertgeber (Funktionstyp 002 o. 003 o. 010) die Soll- und ggf.
Isttemperaturwerte und schaltet bei Unterschreitung des Sollwertes die Heizung
ein. Wird ein im Fußboden montierter externer Fühler (HF-8) angeschlossen, wirkt
dieser bei einer Fußbodentemperatur über 42°C als Wächter und verhindert das
weitere Heizen. Achtung! Das Gerät besitzt keine Netztrennung, deshalb dürfen
nur doppelt isolierte Fühler der Typen HF-8 genutzt werden.
Achtung! Der HTFRU-110. 1 24 ist mit einer automatischen Fühlererkennung ausge-
stattet. Ohne angeschlossenen externen Fühler wird nur der interne Fühler des/der
Stand 06.2010 (08/179)
angelernten Sender(s) zur Regelung berücksichtigt (Werkseinstellung). Der exter-
ne Fühler wird vom Gerät nur dann erkannt, wenn der externe Fühler korrekt ange-
schlossen wurde. Bei einem einmalig erkannten externen Fühler wird immer ein
externer Fühler erwartet. Wird nachträglich der Betrieb ohne externen Fühler ge-
wünscht, so ist das Gerät auf die Werkseinstellung zurück zu setzen.
Für das Rücksetzen auf die Werkseinstellungen muss die Betriebsspannung ab-
geschaltet, die Lerntaste dauerhaft gedrückt und die Betriebsspannung wieder
eingeschaltet werden. Die Taste solange gedrückt halten, bis das Lämpchen grün
leuchtet (ca. 5 Sek.).
Bei Netzausfall oder Wiederinbetriebnahme bleiben die angelernten Funk-Raum-
temperaturfühler gespeichert, die Regelung ist nach Netzwiederkehr innerhalb von
max. 5 Minuten wieder aktiv. Der Funk-Raumtemperaturfühler mit Uhr verfügt
über eine Ein/Aus-Taste, mit der die Regelung außer Betrieb genommen werden
kann. Praxistip ohne „Uhrensender": Sollwert auf 5°C stellen – Vorteil Frost-
schutz gewährleistet! Die vollständige Deaktivierung der Heizung ist nur über
einen Ein/Aus Schalter im Laststromkreis möglich. Hierzu auch Punkt 8. Notlauf-
funktion und -Anzeige bei Funkunterbrechung beachten. Die Reichweite der Funk-
verbindung ist in starkem Maße von den räumlichen Bedingungen und dem Batte-
rieladestand der Funk-Raumtemperaturfühler abhängig. So verringern armierte
Wände und Decken sowie Metallgehäuse die Funkreichweite. Das Gerät ist war-
tungsfrei.
Das Gerät wird geschlossen ausgeliefert. Das Gerät kann über die seitlichen
Schnapphaken geöffnet werden. Der HTFRU-110.124 ist für den Einsatz in Schalter-
dosen (mind. 62 mm tief) oder Hohlwanddosen vorgesehen und kann über
Schraubösen in der Dose befestigt bzw. nach Entfernen der Schraubösen in die
Dose gelegt werden. Die Kabelzuführung in die Dose erfolgt von unten. Der Funk-
Heizungsregler ist gemäß dem Anschaltschema (Punkt 10.) anzuschließen.
Achtung! Es ist darauf zu achten, dass die Fühlerleitung nicht parallel zu netz-
spannungsführenden Leitungen verlegt wird.
4. Inbetriebnahme
Mit Einschalten der Versorgungsspannung ist der Funk-Heizungsregler (Empfän-
ger) sofort betriebsbereit und es können die zugehörigen Funk-Raumtemperatur-
fühler (Sender) angelernt werden (Punkt 4.1). Nach Zuordnung der Funk-Raum-
temperaturfühler an den Funk-Heizungsregler ist die Heizfunktion durch Prüfung
über die reale Funkstrecke nachzuweisen. Hierzu wird der Sollwert des Funk-
Raumtemperaturfühlers auf den Maximalwert gestellt. Nach max. 3 Minuten muss
sich die Heizung aktivieren. Achtung! Auf Grund des Regelbereiches kann diese
Prüfung nur bei Raumtemperaturen unter 28 ... 29°C vorgenommen werden.
4.1 Anlernfunktion (Funkverbindung herstellen)
Lampe blinkt rot
Mit der Anlernfunktion wird ein Funk-Raumtemperaturfühler (Sender) dem
jeweiligen Funk-Heizungsregler (Empfänger) zugeordnet.
Vor dem Anlernen:
Aus folgenden 3 Ausgangssituationen kann ein Funk-Raumtemperaturfühler an
einen Funk-Heizungsregler angelernt werden:
1.) An den Funk-Heizungsregler ist noch kein Funk-Raumtemperaturfühler an-
gelernt worden. In diesem Fall leuchtet die Lampe des Funk-Heizungsreglers
dauernd rot.
2.) An den Funk-Heizungsregler sind bereits innerhalb der letzten Stunde ein
oder mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall
leuchtet die Lampe des Funk-Heizungsreglers grün und zeigt somit die korrekte
Funkverbindung zu diesen Fühlern an.
3.) An den Funk-Heizungsregler sind bereits vor länger als 1 Stunde ein oder
mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall ist die
Lampe des Funk-Heizungsreglers aus und zeigt somit die korrekte Funkverbin-
dung zu diesen Fühlern an.
Anlernvorgang:
Hinweis: Um den Anlernmodus der Funk-Raumtemperaturfühler zu aktivieren,
beachten Sie bitte deren Bedienungs- bzw. Installationsanleitung. Üblicherweise
gibt es eine Lerntaste am Fühler. Bei Funk-Raumtemperaturfühlern mit Display
ist jedoch auch eine Tastenkombination mit Displayanzeige möglich.
1.) Lerntaste am Funk-Heizungsregler kurz drücken
Heizungsreglers blinkt für maximal 30 Sekunden rot. Wird in dieser Zeit kein
Funk-Raumtemperaturfühler angelernt, hört die Lampe auf zu blinken und
wechselt wieder in ihren Ausgangszustand.
2.) Am Funk-Raumtemperaturfühler den Anlernvorgang auslösen
des Funk-Heizungsreglers wechselt von rotes in grünes Blinken, die Funkverbin-
dung ist hergestellt.
1
Schalterdose min. 62 mm oder
Hohlwanddose
Schnapphaken
Lampe
Lerntaste
Schraubösen
max. 3 x 6 mm
Die Lampe des Funk-
Die Lampe
5 21 535 00
