9 Datenausgang RS232

Mit der RS 232C Schnittstelle können Wägedaten ausgegeben werden.
Für die Kommunikation zwischen Waage und Drucker müssen folgende
Bedingungen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers
verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-
Schnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und
Drucker müssen übereinstimmen.

9.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse
Baud-Rate 9600
Parität 8 bits, keine Parität

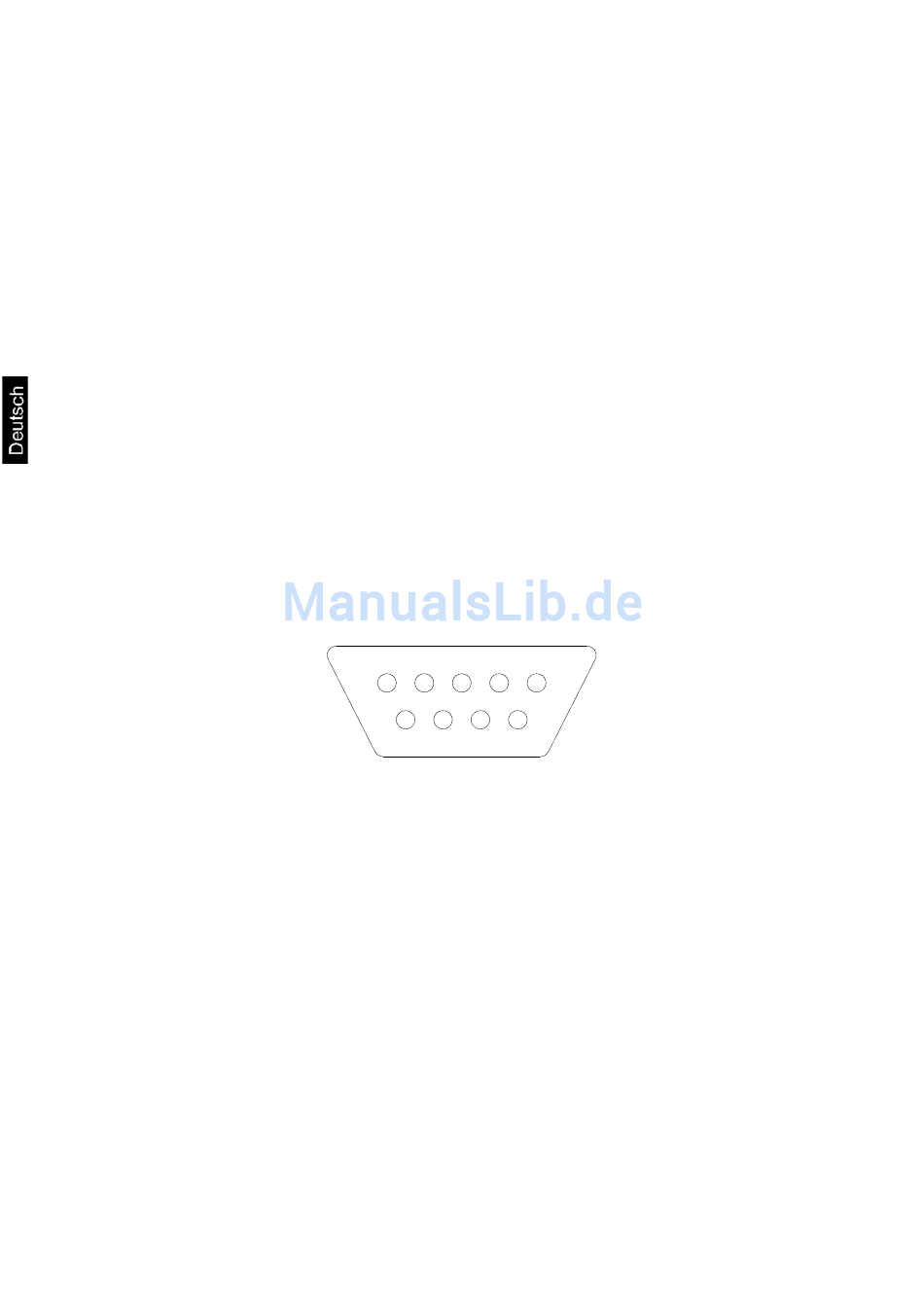

9.2 Pinbelegung der Waagenausgangsbuchse

43
5 1
9 6
Pin 2 Eingang
Pin 3 Ausgang
Pin 5 Signalerde
