KERN PFB 3000-2 Betriebsanleitung
Präzisionswaage
Vorschau ausblenden
Andere Handbücher für PFB 3000-2:
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (72 Seiten) ,
- Betriebsanleitung (73 Seiten)
Verwandte Anleitungen für KERN PFB 3000-2
Inhaltszusammenfassung für KERN PFB 3000-2

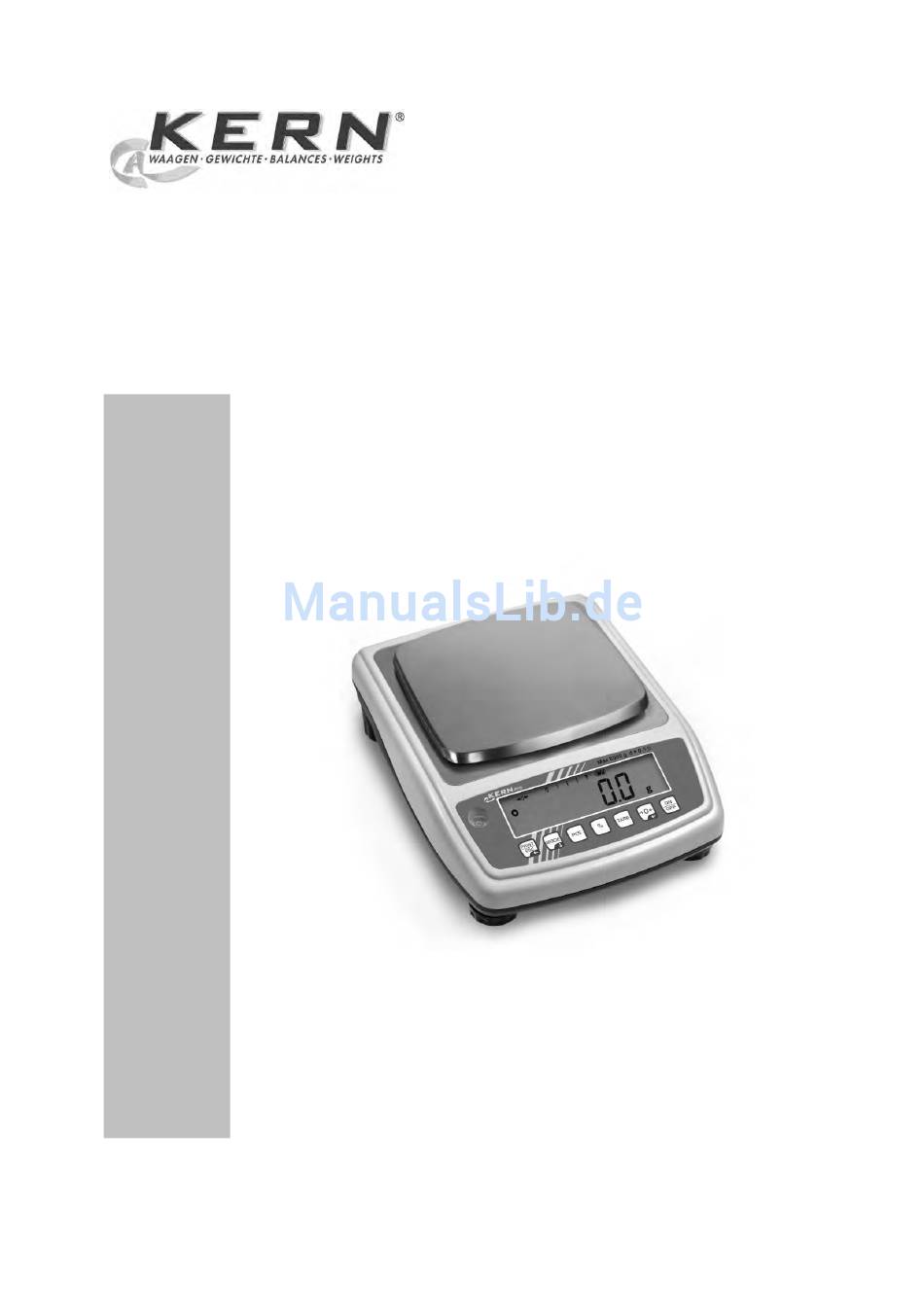

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Präzisionswaage KERN PFB 3000-2 Version 1.7 01/2012 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN PFB Version 1.7 01/2012 Betriebsanleitung Präzisionswaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 6 Grundlegende Hinweise (Allgemeines) ............7 Bestimmungsgemäße Verwendung ................... 7 Sachwidrige Verwendung ......................7 Gewährleistung ........................... 7 Prüfmittelüberwachung ....................... 8 Grundlegende Sicherheitshinweise ............. 8 Hinweise in der Betriebsanleitung beachten ................8 Ausbildung des Personals ...................... - Seite 3 Das Menü ...................... 24 Menübelegung .......................... 24 Aufrufen des Menüs ......................... 24 Navigation im Menü ........................24 Menü-Übersicht ........................24 Einstellungen im Menü ......................26 9.5.1 Wägeeinheiten umschalten (Unit) .................... 26 9.5.2 Hinterleuchtung der Anzeige ....................27 Datenausgang RS232 .................. 28 10.1 Technische Daten ........................
-
Seite 4: Technische Daten
1 Technische Daten KERN PFB 120-3 PFB 200-3 PFB 300-3 PFB 1200-2 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (Max) 120 g 200 g 300 g 1200 g Reproduzierbarkeit 0,001 g 0,001 g 0,001g 0,01 g Linearität... - Seite 5 KERN PFB 2000-2 PFB 3000-2 PFB 6000-1 PFB 6K0.05 Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,05 g Wägebereich (Max) 2000 g 3000 g 6000 g 6000 g Reproduzierbarkeit 0,01 g 0,01 g 0,1 g 0,05 g Linearität ±0,03 g ±0,03 g...
-
Seite 6: Konformitätserklärung
EN 61000-6-3 :2007 EN 61000-3-3 : 1995+A1 :2001+A2 :2005 EN 61000-3-2 :2006 Date: 18.09.2008 Signature: KERN & Sohn GmbH Management KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 PFB-BA-d-1217 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 7: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen... -
Seite 8: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 9: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Beachten Sie deshalb am Aufstellort folgendes: Waage auf eine stabile, gerade Fläche stellen;... -
Seite 10: Aufstellen/Transportsicherung Entfernen
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. -
Seite 11: Erstinbetriebnahme
6.5 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. -
Seite 12: Bedienung
Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap.1; Technische Daten) zur Stabilisierung ist erforderlich. Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. Waagenanzeige Bedienung Im Wägemodus ca. 3 sec.drücken, bis „UnLoAd“erscheint. Bei Anzeige „LoAd“ erforderliches Justiergewicht (s.Kap.1;... -
Seite 13: Linearisierung
6.8 Linearisierung Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden. Bei Waagen mit einer Auflösung >... - Seite 14 Gewicht 1 (s. Tabelle Kap.6.8.1) auflegen Stabilitätsanzeige und Signalton abwarten „LoAd 2“ erscheint Gewicht 1abnehmen und Gewicht 2 auflegen Nach der Stabilitätsanzeige und dem Signalton erscheint „LoAd 3“; Gewicht 2 abnehmen und Gewicht 3 auflegen ...
-
Seite 15: Tabelle Linearisierungspunkte
6.8.1 Tabelle Linearisierungspunkte Gewicht 1 Gewicht 2 Gewicht 3 Gewicht 4 120 g 30 g 60 g 90 g 120 g 200 g 50 g 100 g 150 g 200 g 300 g 50 g 100 g 200 g 300 g 1200 g 300 g 600 g... -
Seite 16: Bedienungselemente
7 Bedienungselemente 7.1 Tastaturübersicht Beschreibung der Tasten: Taste Bezeichnung Einmal drücken und wieder freigeben [ON/OFF] Ein-/Ausschalten [ZERO] Gewichtsanzeige auf Null setzen Im Menü aktuelles Element aktivieren Bei Wägeeinheiten einstellen (Menü F UNIT): zur nächsten Einheit wechseln [TARE] ... -
Seite 17: Anzeigenübersicht
7.2 Anzeigenübersicht Anzeige Beschreibung Gramm Kilogramm Nullstellanzeige Tarieren ο Stabilitätsanzeige Anzeige für Stückzählung Anzeige für Prozentwägung Anzeige für die Toleranzwägung Momme Anzeige für Justierung. Signalisiert den Justiervorgang Bargraph (g) Gramm (ct) Karat (oz) Unze Wägeein- heitenanzeige (ozt) Feinunze (dwt) Penny weight (tl.h) Tael (Taiwan) (t.lt) Troy Tael (t) Tola... -
Seite 18: Betrieb
8 Betrieb 8.1 Einfaches Wägen Waagenanzeige Bedienung Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0“-Anzeige abwarten Sollte die Waage, trotz entlasteter Waagschale nicht ganz genau „0.0“ anzeigen, drücken. Die Waage beginnt mit der Rückstellung auf „0“ Wägegut auflegen Warten, bis die Stabilitätsanzeige [ ] erscheint. -
Seite 19: Tarieren
8.2 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Waagenanzeige Bedienung Wägebehälter auflegen. Das Gewicht des aufgelegten Behälters wird angezeigt. drücken, die Nullanzeige erscheint. Das Piktogramm wird angezeigt. -
Seite 20: Stückzählen
8.3 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht (die so genannte Referenz) kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile (die so genannte Referenzstückzahl). Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt. -
Seite 21: Summieren
8.4 Summieren Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt. Beispiel: Waagenanzeige Bedienung Waage mit einschalten. Während die Waage einen Selbsttest durchführt drücken. „F1 Unt“ erscheint. - Seite 22 Danach wird für 2 Sekunden die Summe beider Proben angezeigt, bevor wieder das Gewicht der zweiten Probe erscheint. Mit weiteren Proben wie oben beschrieben verfahren. Um das Gesamtgewicht der Proben anzuzeigen, Gewicht von der Wägeplatte nehmen, Nullanzeige abwarten und drücken. Die Anzahl der Wägungen und das Gesamtgewicht der Proben wird kurz angezeigt.
-
Seite 23: Prozent-Wägungen
8.5 Prozent-Wägungen Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. Waagenanzeige Bedienung Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0 g“-Anzeige abwarten. Referenzgewicht, das 100% entspricht, auf die Wägeplatte legen drücken In der Anzeige erscheint „100.00%“ ... -
Seite 24: Da Menü
9 Das Menü 9.1 Menübelegung Im Menü können 8 verschiedene Einstellungen und die Justierung vorgenommen werden. 9.2 Aufrufen des Menüs Das Menü wird durch Drücken der - Taste, während die Waage den Selbsttest durchführt aufgerufen. Im Display erscheint die Anzeige „F1 UNT“. 9.3 Navigation im Menü... - Seite 25 RS-232-Schnittstelle S 232: P Prt: mit Drucker verbinden b XXXX: Baud-Rate wählbar zwischen 9600, 600, 1200, 2400, 4800 LP-50: nicht dokumentiert EnG: Sprachauswahl englisch Chi: Sprachauswahl chinesisch tP: Standarddruckereinstellung P Cont: Fortlaufende Druckausgabe P AUto: autom. Druckausgabe P ASk: Datenausgabe über Fernsteuerbefehle S USb: nicht dokumentiert...
-
Seite 26: Einstellungen Im Menü
9.5 Einstellungen im Menü 9.5.1 Wägeeinheiten umschalten (Unit) Die Wägeeinheiten werden über das Menü ein- bzw. ausgeschaltet. Funktion aktivieren: Waagenanzeige Bedienung Waage mit einschalten. Während die Waage einen Selbsttest durchführt drücken. „F1 Unt“ wird angezeigt. drücken Wägeeinheit ist ein- bzw ausgeschaltet. (Beispiel) ... -
Seite 27: Hinterleuchtung Der Anzeige
9.5.2 Hinterleuchtung der Anzeige Im Menü kann die Anzeigenhinterleuchtung ein- bzw. ausgeschaltet werden. Dazu ist wie folgt vorzugehen: Waagenanzeige Bedienung Waage mit einschalten. Während die Waage einen Selbsttest durchführt drücken. „F1 Unt“ wird angezeigt. drücken „F2 bL“ wird angezeigt drücken ... -
Seite 28: Datenausgang Rs232
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingungen erfüllt sein: Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Drucker müssen übereinstimmen. -
Seite 29: Drucker Betrieb - Ausdruckbeispiele
10.3 Drucker Betrieb - Ausdruckbeispiele Standardausdruck „Wägedaten“ 8.65 g Bruttogewicht Ausdruck Stückzählen PCS: 10 pcs Referenzstückzahl 0.861 g Einzelgewicht 8.61 g Gesamtgewicht Ausdruck Summieren Erste Wägung 35.07 g Gewicht der ersten Wägung Zweite Wägung 8.62 g Gewicht der zweiten Wägung Dritte Wägung 8.00 g Gewicht der... -
Seite 30: Fernsteuerbefehle
10.5 Fernsteuerbefehle Fernsteuerkommandos werden von der Fernsteuereinheit zu der Waage als ASCII- Code gesendet. Nachdem die Waage die Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Funktion: Waage tarieren Funktion: Waage nullstellen Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet Funktion: Stabiler Wägewert für das Gewicht wird über RS232-... -
Seite 31: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 12.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 12.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen. -
Seite 32: Kleine Pannenhilfe
13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige Die Waage ist nicht eingeschaltet. leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
