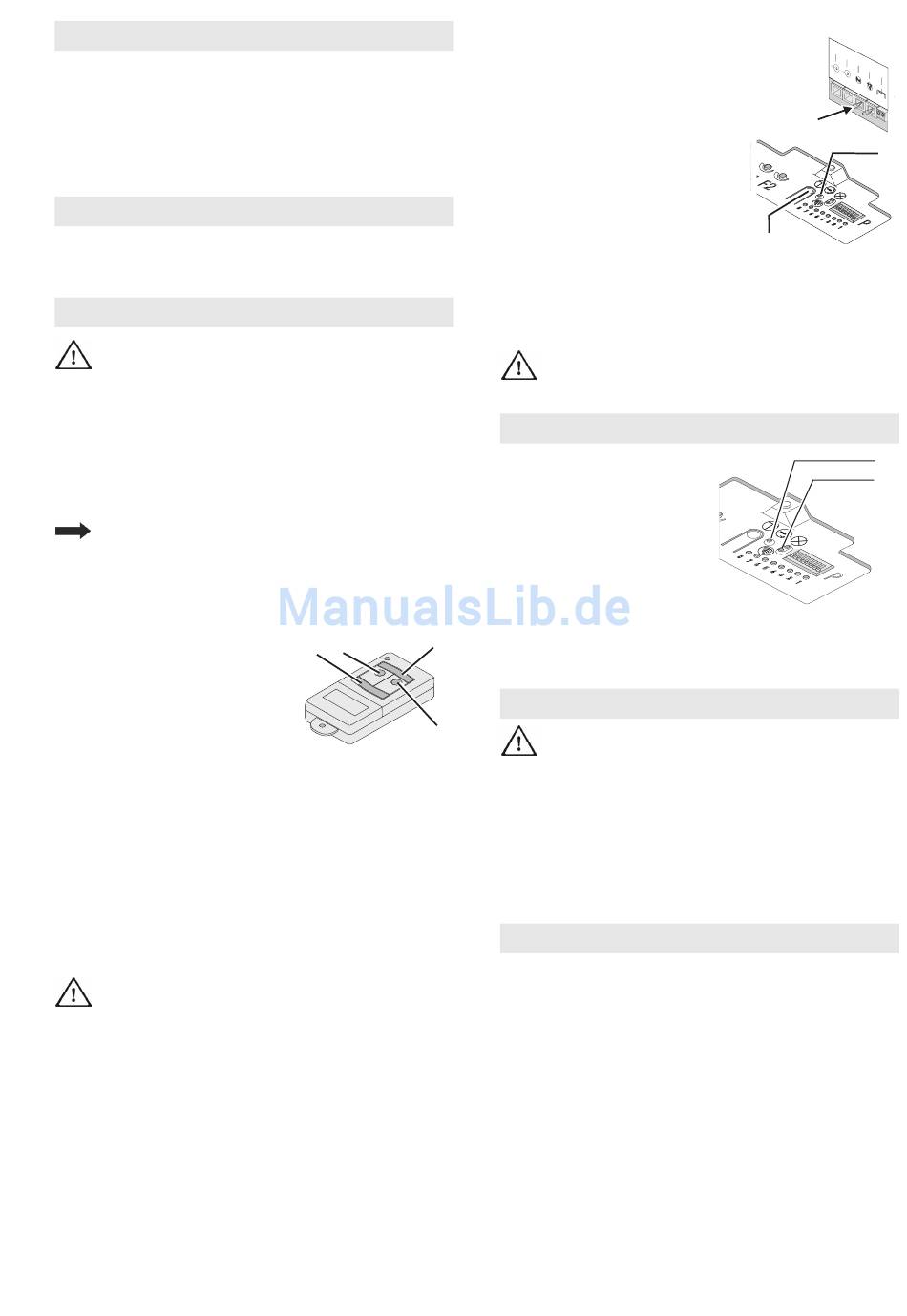

Montage
Siehe Hinweise zur Montage ab Seite 118.
Montageschritt D, Seite 119:
• 1. Spannmutter des Zahnriemens anziehen bis
Zahnriemen nicht mehr in der Führungsschiene aufliegt
(entspricht Maß X).
• 2. Zahnriemenspannung mittels Spannmutter
entsprechend der Torantriebslänge (Maß B) erhöhen. .
Inbetriebnahme
Nach abgeschlossener Inbetriebnahme Lichtscheibe wieder
einbauen. Siehe Abschnitt L, Seite 124.
.
Torantrieb einlernen
ACHTUNG: Beim Einlernen des Torantriebs
besteht kein Schutz durch Kraftabschaltung!
Hinweis: Einlernen nur bei Erstmontage oder nach einem
Reset des Torantriebs möglich. Während dem Lernvorgang
keine Tasten drücken. Der DIP-Schalter E-7 (Entlastung
Zahnriemen) muss während dem Einlernen in Position AUS
sein.
Vorbereitung: Tor am Torantrieb ankoppeln.
Einlernen mit Handsender
Der Handsender weist zum Zeitpunkt der Auslieferung
und nach einem Reset des Torantriebes folgende
Funktionen auf:
• 1 Totmann-Betrieb und Feineinstellung "AUF"
• 2 Totmann-Betrieb und Feineinstellung "ZU"
• 3 und 4 Bestätigung (Abspeichern)
Nach dem Einlernen des
Torantriebs wird Taste 1 zur
Fernsteuerung verwendet, die
anderen Tasten können zur
Ansteuerung weiterer, baugleicher
Torantriebe oder Funkempfänger
eingesetzt werden.
Einlernen
• Taste 1 drücken und gedrückt halten, das Tor bewegt sich
in Öffnungsrichtung.
• Wenn gewünschte Position Endlage „AUF" erreicht ist,
Taste 1 loslassen. (Korrektur mit Taste 2 möglich)
• Taste 3 einmal kurz drücken, Lernvorang: Der Torantrieb
lernt automatisch „Endlage AUF / ZU" und Kräfte der
„Wege AUF / ZU" ein. Torantriebsbeleuchtung blinkt
rhythmisch.
Der Lernvorgang ist abgeschlossen, wenn das Tor offen ist
und die Torantriebsbeleuchtung leuchtet.
Kraftabschaltung gemäß Kapitel
Sicherheitsüberprüfung überprüfen.
2
3
1
4
Einlernen ohne Handsender
Am Torantrieb: Westernstecker 3 A
abziehen
• Taster „Impuls" H drücken und
gedrückt halten, das Tor bewegt
sich in Öffnungsrichtung.
• Wenn gewünschte Position
Endlage „AUF" erreicht ist, Taster
„Impuls" H loslassen.
• Westernstecker 3 A wieder
einstecken. Korrektur mit Taster
„Impuls" H möglich)
• Taste Programm B drücken,
Lernvorang: DerTorantrieb lernt
automatisch „Endlage AUF / ZU" und Kräfte der „Wege
AUF / ZU" ein. Torantriebsbeleuchtung blinkt rhythmisch.
Der Lernvorgang ist abgeschlossen, wenn Tor offen ist und
die Torantriebsbeleuchtung leuchtet.
Kraftabschaltung gemäß Kapitel
Sicherheitsüberprüfung überprüfen. .
Handsender einlernen / löschen
Handsender einlernen:
• Taster "Programm" B
drücken, LED C blinkt 1-mal
• Innerhalb 20 Sec. eine noch
nicht eingelernte Taste am
Handsender drücken, LED C
leuchtet, das Einlernen ist
abgeschlossen.
(Alle) Handsender löschen
• Taster "Programm" B >5 Sec. drücken, LED C blinkt
zunächst langsam, anschließend schnell und erlischt. Alle
eingelernten Handsender sind gelöscht.
Bedienung
VORSICHT: Sorgloser Umgang mit dem Torantrieb
kann zu Verletzungen oder Sachbeschädigungen
führen. Grundlegende Sicherheitsregeln beachten:
Beim Öffnen und Schließen des Tores die Schwenkbereiche
innen und außen freihalten. Kinder fernhalten.
Die Torbewegungen können über den mitgelieferten
Handsender oder optional anschließbare Schaltelemete (z.B.
Wandtaster) ausgelöst bzw. gestoppt werden.
Externe Zusatzeinrichtungen (z.B. Not-Stopp) können
angeschlossen werden.
Einstellungen / Zusatzfunktionen
Motorkrafteinstellung
Die Werkseinstellung muss im Normalfall nicht geändert
werden. In dieser Stellung sollte ein leichtgängiges Tor
einwandfrei laufen, es darf ohne Einwirkung eines
Hindernisses nicht stehen bleiben oder seine Laufrichtung
ändern. Bevor eine andere Einstellung vorgenommen wird,
muss das Tor auf Leichtgängigkeit und Funktion überprüft
und ggf. besser eingestellt werden.
Kraftabschaltung einstellen:
• Beide Drehpotentiometer (F1 / F2) auf Linksanschlag
einstellen. (Werkseinstellung)
• Einstellungen Potentiometer /F1 / F2) schrittweise
rechtsdrehend erhöhen bis Tor einwandfrei in beide
Endlagen bewegt wird.
1
2
3
4
5
A
E
A
B
H
B
C
3
