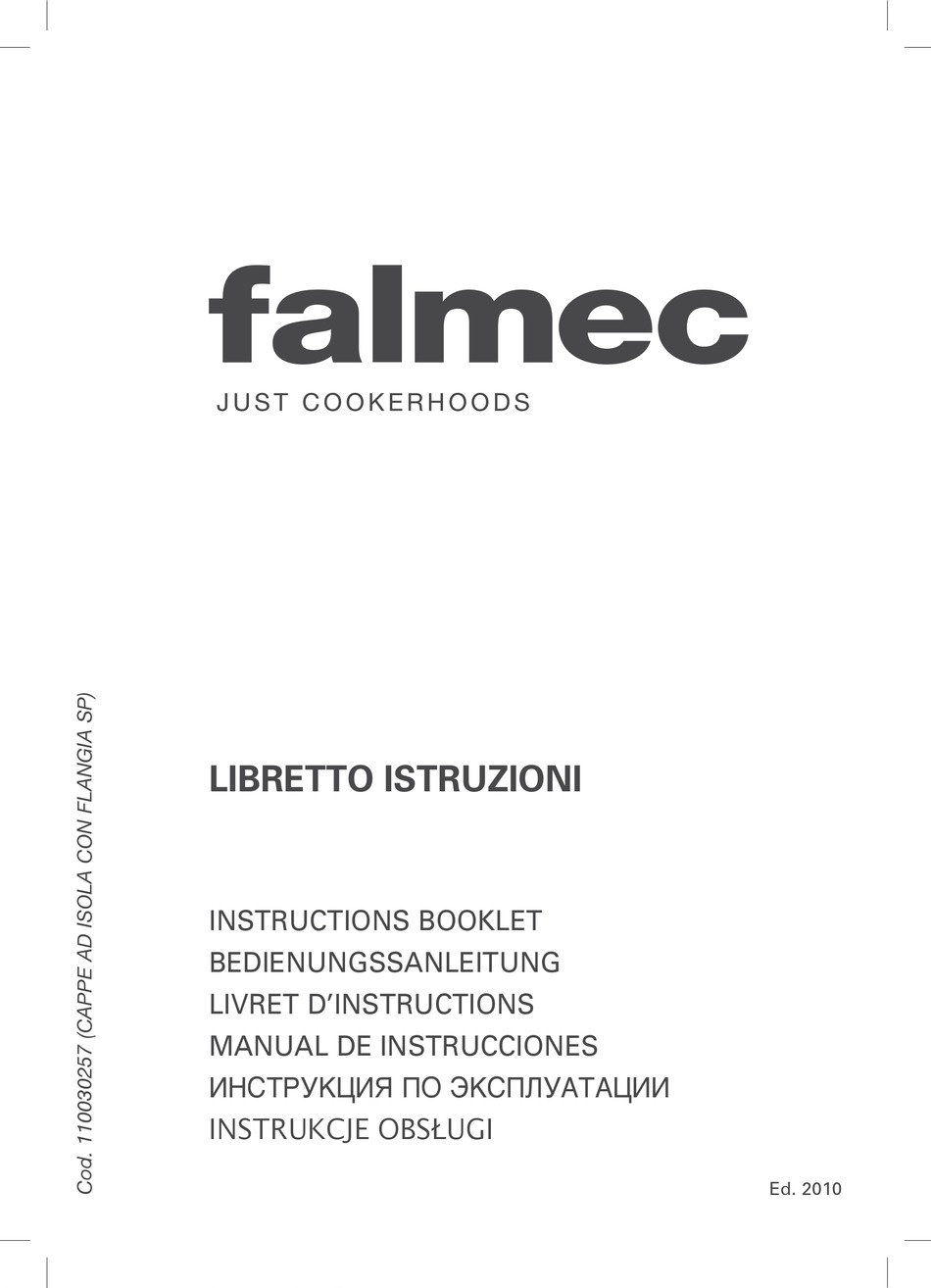

- Seite 1 LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES àçëíêìäñàü èé ùäëèãìÄíÄñàà INSTRUKCJE OBSŁUGI Ed. 2010...
- Seite 2 Gentile Signora/Signore, congratulazioni! Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al carbone attivo utilizzi l’apposito tagliando che troverà...
- Seite 3 Suction version Ricirculating version Suction version with false ceiling Fig. C1...
- Seite 4 Fig. 1 Ø8 Ø8 Ø8 Ø8 C+C1 Ø8 C+C1 Ø8 Fig. 1-1 Fig. 1-2...
- Seite 5 Fig. 2...
- Seite 6 Fig. 3...
- Seite 7 ISTRUZIONI PER PANNELLO ASPORTABILE INSTRUCTION FOR REMOVABLE PANEL NEW FIXING SYSTEM WITH MAGNETS Magnets Fig. H3...
- Seite 8 LIBRETTO ISTRUZIONI AVVERTENZE È molto importante che questo libretto istruzioni sia conservato insieme al- l’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avver- tenze relative.
-
Seite 9: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posiziona- te all’interno della cappa. INSTALLAZIONE (parte riservata solo a persone qualificate per il montaggio della cappa) La distanza minima: distanza fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più... - Seite 10 Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condi- zioni della categoria di sovratensione III, le istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella rete di alimentazio- ne conformemente alle regole di installazione.
-
Seite 11: Funzionamento
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l’aria pulita con bassi consumi di energia elettrica. Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e man- teneria in funzione fino alla scomparsa degli odori. -
Seite 12: Filtri Al Carbone Attivo
Distanza massima di funzionamento 5 metri. Tale distanza può variare in difetto in funzione delle interferenze elettromagnetiche di altri apparecchi. Pulsante luce del telecomando: on/off luce. Pulsante – e + decremento/incremento velocità (per avviare il motore pre- mere indifferentemente tasto + o in tasto -. Pulsante timer: vedi istruzione sottostante. - Seite 13 3. PANNELLO REMOVIBILE Per rimuovere il pannello seguire l’istruzione in fig. H3 ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE 1. LAMPADA A PLAFONIERA Per sostituire la lampada: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. b) Svitare la vite di sostegno A e rimuovere la plafoniera (vedi figura). c) Sostituire la lampada con una dello stesso modello di quella originale (max 25 W, vedi indicazione posta in prossimità...
-
Seite 14: Manutenzione E Pulizia
Per sostituire la lampada “Dicroic lamp”: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. b) Rimuovere la lampada utilizzando un cacciavite (vedi figura) c) Sostituire la lampada con una analoga (dicroica max 20 W, 12 Volt). Lamp Dicroic spot Per sostituire la lampada del “Square halogen light”: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. -
Seite 15: Pulizia Esterna
piegarli. Attendere che siano ben asciutti prima di rimontarli. Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante frequenza nell’operazione. 2. FILTRI AL CARBONE ATTIVO Hanno la funzione di trattenere gli odori presenti nel flusso d’aria che li attraversa. -
Seite 16: Garanzia
- Non accendere fiamme libere sotto la cappa. - Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla com- bustione (caldaie, caminetti, ecc). - Assicurarsi che tutte le normative vigenti sullo scarico dell’aria all’esterno del locale siano rispettate prima dell’utilizzo della cappa. Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, di- sinserire l’apparecchio togliendo la spina o agendo sull’interruttore generale. - Seite 17 c) Serrare definitivamente le 4 viti M5 (V4). d-e-f) Togliere lo scotch di carta, svitare le 4 viti metriche M4 (V3) avvitate precedentemente sulla flangia (SP) e far scorrere verso il basso l’assieme camino-prolunga. g) Eseguire il collegamento del tubo al raccordo del foro di scarico del soffitto (nel caso di versione aspirante).
-
Seite 18: Technical Specifications
INSTRUCTIONS BOOKLET WARNINGS This instruction booklet must be kept together with the appliance for future reference. If the appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings. -
Seite 19: Installation
INSTALLATION (Section reserved for qualified installers of the range hood) Minimum distance: distance between the pan supports of the cooker and the bottom-most section of the hood. When the hood is positioned above a gas equipment this minimum distance must be at least 65 cm (see picture C1) or even more, if this is specified in the instructions for use of the gas cooker. -
Seite 20: Operation
RANGE HOOD WITH OUTSIDE DISCHARGE (exhaust) In this version, the fumes and steam from the kitchen are conveyed outside through an exhaust duct. The exhaust conveyor that protrudes from the upper part of the range hood must be connected to a duct that carries the fumes and steam outside. In this version, the charcoal filters, if fitted, should be removed;... -
Seite 21: Electronic Control Panel
2. ELECTRONIC CONTROL PANEL Light pushbutton - ON: light on (the pushbutton is lit); - OFF: light off; Pushbutton - Press to reduce motor speed Speed 1, 2 and 3 are indicated by the number of LEDs that light up (exclud- ing the light and the timer LEDs). - Seite 22 FILTERS REMOVING AND REPLACING’S INSTRUCTIONS 1. METAL FILTERS To remove the metal grease-trapping filter, simply pull the handle A until releasing it from the front guide; then tilt it slightly downwards, and slide it out of the rear guide. To reposition the filter, repeat the operation in the reverse order.
- Seite 23 b) Unscrew the support screw A and remove the light cover. c) Replace the light bulb with the same model as the original (max 25 W, see the markings near the light). WARNING! Light bulbs with different shapes and power ratings from the original may seriously damage the light compartment.
-
Seite 24: Maintenance And Cleaning
at point b. Square halogen light 3. FLUORESCENT TUBE (Section reserved for qualified installers) Replacing the fluorescent tube: a) Disconnect the device from the mains; b) Unscrew the fixing screws and remove the bottom panel; c) Remove the fluorescent tube, by rotating through 90°, and replace it with one of similar features (8W-13W-21W-28W according with the model);... -
Seite 25: Cleaning The Inside Of The Appliance
Keep these instructions together with the instructions for use of your hood. The manufacturer accepts no liability for any damage caused by non-compli- ance with the instructions above. 4. CLEANING THE INSIDE OF THE APPLIANCE The electrical parts or parts of the motor assembly inside the range hood must not be cleaned using liquids or solvents. - Seite 26 INSTALLATION INSTRUCTIONS FOR IS- LAND HOODS WITH INTERNAL SUPPORT FRAME AND EXTENSION SUPPORT Phase 1 a) Identify the desired height (H1=65) of the hood (Fig.1). b) Slide the internal support frames (C) and (C1) till the desired height (H2), then lock them with 8 self-tapping screws (V2).
- Seite 27 BEDIENUNGSANLEITUNG HINWEISE Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät auf- bewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benu- tzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinwei- sen vertraut werden kann.
-
Seite 28: Technische Merkmale
TECHNISCHE MERKMALE Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben. INSTALLATION (Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshau- be erforderlichen Qualifikation vorbehalten) Der Mindestabstand: der Abstand zwischen der Aufliegefläche der Kochtöpfe auf der Kochebene und dem unteren Dunstabzugshaubenteil. -
Seite 29: Haube Mit Abluftbetrieb
heißen Teilen in Berührung kommen (über 70°C). - Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken. Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden wer- den. -
Seite 30: Bedienfeld Mit 5 Tasten
ARBEITSWEISE 1. BEDIENFELD MIT 5 TASTEN LICHT – Taste ON/OFF LICHT MOTOR - Taste 1, 2, 3, OFF 1: startet den Motor mit Mindestdrehzahl 2: startet den Motor mit mittlerer Drehzahl 3: startet den Motor mit Höchstdrehzahl OFF: schaltet den Motor aus 2. -
Seite 31: Anleitungen Für Ausbau Und Ersatz
Lichtknopf der Fernbedienung: On/Off Licht. Druckknopf – und + Reduzierung/Steigerung der Geschwindigkeit (zur Mo- toreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt. Schaltuhrknopf: siehe nachstehende Anleitungen. Druckknopf Schaltuhr und Filterverstopfung • Diese Funktion gestattet die automatische Ausschaltung der Dunsta- bzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestell- ten Geschwindigkeit (Druckknopf mit Blinklicht). - Seite 32 3. ABSETZBARE TAFEL Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen. BELEUCHTUNG MONTAGE UND ERSATZ 1. DECKENLAMPE Die Lampe wie folgt auswechseln: a) Das Gerät darf nicht an das Stromnetz angeschlossen sein. b) Die Stützschraube A ausdrehen und die Deckenlampe entfernen. c) Die Lampe mit dem gleichen Modell wie das Original auswechseln (max.
-
Seite 33: Wartung Und Reinigung
Auswechseln der Lampe “Dicroic lamp”: a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Lampe mit Hilfe eines Schraubenziehers entfernen (siehe Abbildung) c) Die Lampe mit einer Lampe desselben Typs auswechseln (Kaltlichtlampe max. 20 W, 12 Volt). Lamp Dicroic spot Auswechseln der Lampe “Square halogen light”:... -
Seite 34: Reinigung Der Innenfläche
1. METALL-FETTFILTER Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhal- ten, sie sollten daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden. -
Seite 35: Garantie
Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden. Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird. - Kein offenes Feuer unter der Haube anzünden. - Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Ver- brennung entsteht (Heizkessel, Kamine, usw...), anschließen. - Seite 36 MONTAGE INSELFÖRMIGE DUNSTA- BZUGSHAUBE MIT INTERNER STÜTZSTRUK- TUR UND VERLÄNGERUNGSHALTERUNG Schritt 1 a) Die gewünschte Höhe (H1=65) für die Positionierung der Dunstabzugshau- be bestimmen (Abb.1). b) Die internen Stützstrukturen (C) und (C1) gleiten lassen, bis man die gewünschte Höhe (H2) erreicht, und anschließend mit 8 selbstschneiden- den Schrauben (V2) befestigen.
- Seite 37 LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspon- dants.
-
Seite 38: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Les données techniques de l’appareil sont reportées sur les plaques qui se trouvent à l’intérieur de la hotte (enlever les grilles métalliques pour voir l’étiquette. MONTAGE (partie réservée au personnel qualifié pour le montage de la hotte) Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus basse de la hotte. - Seite 39 Si un appareil fixe n’est pas muni d’un câble d’alimentation et d’une fiche, ou d’un autre dispositif pour le débrancher, avec une distance d’ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d’alimentation, conformément aux règles d’installation.
- Seite 40 des conditions normales et la première vitesse pour maintenir l’air propre en consommant peu d’énergie électrique. Il est conseillé d’allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu’à ce que les odeurs aient disparu. FONCTIONNEMENT 1.
- Seite 41 Bouton lumière de la télécommande : on/off lumière. Bouton – et + réduction/augmentation de la vitesse (pour mettre le moteur en marche, appuyer indifféremment sur la touche + ou sur la touche -. Bouton minuterie : voir instructions ci-dessous. Bouton minuterie et saturation des filtres - Cette fonction permet d’éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à...
- Seite 42 3. PANNEAU REMOVIBILE Suivez les instructions sur l’image. H3 pour enlever le panneau. ÉCLAIRAGE MONTAGE ET REMPLACEMENT 1. PLAFONNIER Pour remplacer l’ampoule: a) S’assurer que l’appareil est débranché. b) Dévisser la vis de soutien A. c) Remplacer l’ampoule par un modèle similaire (max. 25 W, voir indication à proximité...
-
Seite 43: Entretien Et Nettoyage
Pour remplacer la lampe “Dicroic lamp”: a) S’assurer que l’appareil est bien débranché du réseau électrique. b) Enlever la lampe en utilisant un tournevis (voir figure) c) Remplacer la lampe par une lampe similaire (dichroïque max. 20 W, 12 Volt). Lamp Dicroic spot Pour remplacer la lampe du “Square halogen light”:... - Seite 44 conseillé de les laver chaque mois dans de l’eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu’ils soient bien secs avant de les remonter. Pour le démontage et le montage, voir les instructions au point H1. Répéter fréquemment l’opération.
- Seite 45 - Ne pas allumer de flammes libres en dessous de la hotte. - Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la com- bustion (chaudières, cheminées, etc.). - S’assurer que les normes en vigueur sur l’évacuation de l’air à l’extérieur du local sont respectées avant d’utiliser la hotte.
- Seite 46 Phase 3 a-b) Soulever la hotte en l’accrochant aux 4 vis métriques M5 (V4) prévissées à la structure interne de support (C) (centrer les trous Ø11 sur la structure de renforcement intérieur de la hotte et la déplacer latéralement) (Fig. 3). c) Serrer définitivement les 4 vis M5 (V4).
- Seite 47 MANUAL DE INSTRUCCIONES ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspon- dientes.
-
Seite 48: Características Técnicas
CARACTERÍSTICAS TÉCNICAS Los datos técnicos del electrodoméstico están contenidos en las placas, situa- das en la parte interior de la campana extractora. INSTALACIÓN (Parte reservada exclusivamente a personas cualificadas). Distancia mínima: distancia entre la superficie del soporte de los recipientes de cocción y la parte más inferior de la campana. - Seite 49 conectar a una clavija de seguridad adecuada. El cable de tierra amarillo / verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que: - la tensión de alimentación corresponda a la indicada en la placa de las ca- racterísticas técnicas.
- Seite 50 FUNCIONAMIENTO 1. BOTONERA DE 5 TECLAS LUZ – Pulsador Pulsado: la luz permanecerá siempre encendida. Sin pulsar: la luz permanecerá siempre apagada. MOTOR – Pulsador 1, 2, 3 OFF 1: pone en marcha el motor a la velocidad mínima. 2: pone en marcha el motor a la velocidad intermedia. 3: pone en marcha el motor a la velocidad máxima.
- Seite 51 Luz pulsador del temando: ON/OFF Pulsador – y + disminución/incremento velocidad (para arrancar el motor pulsar indiferentemente pulsador + ó – Pulsador timer: ver instrucciones a continuación. Pulsador del temporizador y de saturación de los filtros - Esta función permite el apagamiento automático de la campana después de 15 minutos de funcionamiento a la velocidad planteada anteriormente (pulsador con luz parpadeante).
- Seite 52 3. PANEL DESPRENDIBLE Para quitar el panel seguir las instrucciones fig. H3. ILUMINACIÓN MONTAJE Y SUSTITUCIÓN 1. LÁMPARA Para sustituir la bombilla: a) Asegurarse que el aparato está desconectado de corriente eléctrica. b) Quitar el tornillo de sujeción A y quitar el cubrelámparas. c) Sustituir la bombilla con una del mismo modelo que la original (máx 25 W, ver indicación en la bombilla).
-
Seite 53: Mantenimiento Y Limpieza
Para sustituir la lámpara dicróica: a) Asegurase que el aparato está desconectado de la red eléctrica b) Quitar la lámpara utilizando un destornillador (ver figura) c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt) Dicroic Lamp Para sustituir la lámpara halógena cuadrada: a) Asegurarse que el aparato está... -
Seite 54: Limpieza Exterior
instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante. 2. FILTROS DE CARBÓN ACTIVO Su función es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a través de los filtros, retorna al ambiente cocina. - Seite 55 Asegúrese que se cumple la normativa vigente sobre salida de humos al exte- rior del local antes del uso de la campana. Antes de proceder a cualquier operación de limpieza o manutención, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos de- rivados de la omisión de las prescripciones indicadas en el libro de instruc-...
- Seite 56 to chimenea-prolongador. g) Realizar la conexión del tubo al racor del orificio de descarga en el techo (en caso de versión extractora). Realizar la conexión eléctrica sólo después de haber desconectado la ali- mentación eléctrica. h) Fijar el prolongador a la brida (SP) mediante los 4 tornillos métricos M4 (V3) sin apretarlos definitivamente.
- Seite 57 àçëíêìäñàü èé ùäëèãìÄíÄñàà åÖêõ èêÖÑéëíéêéÜçéëíà é˜Â̸ ‚‡ÊÌÓ, ˜ÚÓ·˚ ‰‡ÌÌÓ êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË ı‡ÌËÎÓÒ¸ ‚ÏÂÒÚÂ Ò ‡ÔÔ‡‡ÚÛÓÈ ‰Îfl ‚ÓÁÏÓÊÌÓÈ ÌÂÓ·ıÓ‰ËÏÓÒÚË ÍÓÌÒÛθڇˆËË ‚ ·Û‰Û˘ÂÏ. èË ÔÓ‰‡Ê ÔË·Ó‡ ËÎË Ô‰‡˜Â Â„Ó ‰Û„ÓÏÛ ÎËˆÛ Í ÔË·ÓÛ Ó·flÁ‡ÚÂθÌÓ ‰ÓÎÊÌÓ ÔË·„‡Ú¸Òfl êÛÍÓ‚Ó‰ÒÚ‚Ó, ˜ÚÓ·˚ ÌÓ‚˚È ÔÓθÁÓ‚‡ÚÂθ ·˚Î ‚ ÍÛÒ ÚÓ„Ó, Í‡Í ÔÓθÁÓ‚‡Ú¸Òfl ‚˚ÚflÊÍÓÈ Ë Í‡ÍË ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÂ...
- Seite 58 íÖïçàóÖëäàÖ ïÄêÄäíÖêàëíàäà íıÌ˘ÒÍË ‰‡ÌÌ˚ ÔË·Ó‡ ÔË‚‰Ì˚ ̇ ˝ÚËÍÚÍ, ̇ıÓ‰fl˘ÈÒfl ‚ÌÛÚË ‚˚ÚflÊÌÓ„Ó ÛÒÚÓÈÒÚ‚‡. åéçíÄÜ éëçéÇçõÖ áÄåÖóÄçàü (Ô‡‡„‡Ù ԉ̇Á̇˜Ì ‰Îfl Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ı ÒԈˇÎËÒÚÓ‚, ÏÓÌÚËÛ˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó) ꇷÓÚ‡˛˘ËÈ ÔË·Ó ‰ÓÎÊÌ ·˚Ú¸ ‚˚¯ ‡·Ó˜„Ó ÒÚÓ· Ì ÏÌ ˜Ï ̇ 65 ÒÏ. Ç ‚ÂÒËË ‚Ò‡Ò˚‚‡˛˘Â„Ó ÚËÔ‡ ‰˚ÏÓÓڂӉ̇fl ÚÛ·‡ ‰ÓÎÊ̇ ËÏÂÚ¸ ‰Ë‡ÏÂÚ ÌÂ...
- Seite 59 èË ÌÓ·ıÓ‰ËÏÓÒÚË ÔflÏÓ„Ó ÔÓ‰Íβ˜ÌËfl Í ÒÚË ÌÓ·ıÓ‰ËÏÓ ‡ÁÏÒÚËÚ¸ ÏÊ‰Û ÔË·ÓÓÏ Ë ÒÚ¸˛ ÏÌÓ„ÓÔÓÎflÌ˚È Ï‡„ÌËÚÓÚÏ˘ÒÍËÈ ÔÍβ˜‡Úθ Ò ÏËÌËχθÌ˚Ï ÓÚÍ˚ÚËÏ ÏÊ‰Û ÍÓÌÚ‡ÍÚ‡ÏË 3 ÏÏ, ‡ÒÒ˜ËÚ‡ÌÌ˚È Ì‡ ̇„ÛÁÍÛ Ë ÓÚ‚˜‡˛˘ËÈ ‰ÈÒÚ‚Û˛˘ËÏ ÌÓχÏ. ÜÎÚÓ-ÁÎÌ˚È ÔÓ‚Ó‰ Á‡ÁÏÎÌËfl Ì ‰ÓÎÊÌ Ô˚‚‡Ú¸Òfl ÔÍβ˜‡ÚÎÏ. ÑÓ ÔÓ‰Íβ˜ÌËfl ÔË·Ó‡ Í ÒÚË ˝ÎÍÚÓÔËÚ‡ÌËfl Û·‰ËÚÒ¸, ˜ÚÓ: - ̇ÔflÊÌË...
- Seite 60 åéíéê – ÍÌÓÔ͇ 1, 2, 3, OFF 1: ÏÓÚÓ ‚Íβ˜‡ÚÒfl ̇ ÏËÌËχθÌÓÈ ÒÍÓÓÒÚË 2: ÏÓÚÓ ‚Íβ˜‡ÚÒfl ̇ Ò‰ÌÈ ÒÍÓÓÒÚË 3: ÏÓÚÓ ‚Íβ˜‡ÚÒfl ̇ χÍÒËχθÌÓÈ ÒÍÓÓÒÚË OFF: ÏÓÚÓ ‚˚Íβ˜‡ÚÒfl. 2. äçéèäà ë ùãÖäíêéççõå ìèêÄÇãÖçàÖå ä·‚˯‡ ÓÒ‚Â˘ÂÌËfl - ON: ÓÒ‚Â˘ÂÌË ‚β˜ÂÌÓ (ÍÌÓÔ͇ Ò‚ÂÚËÚÒfl); - OFF: ÓÒ‚Â˘ÂÌËÂ...
- Seite 61 ‚˚Íβ˜ÂÌËfl ͇ÒÌÓ„Ó Ò‚ÂÚ‡. á‡ÚÂÏ ‚˚Íβ˜ËÚ ‚˚ÚflÊÍÛ Ë ÒÌÓ‚‡ ‚Íβ˜ËÚÂ, ˜ÚÓ·˚ ۷‰ËÚ¸Òfl ‚ ÚÓÏ, ˜ÚÓ Ë̉Ë͇ˆËfl ËÒ˜ÂÁ·. îàãúíêõ àçëíêìäñàà èé àáÇãÖóÖçàû à áÄåÖçÖ 1. åÖíÄããàóÖëäàÖ îàãúíêõ ÑÎfl ÛÒÚ‡ÌÓ‚ÍË ÏÚ‡Î΢ÒÍÓ„Ó ÙËθڇ ‰Îfl Á‡ı‚‡Ú‡ Êˇ ‰ÓÒÚ‡ÚÓ˜ÌÓ Ì‡Ê‡Ú¸ ̇ Û˜ÍÛ Ä ‰Ó ‚˚ıÓ‰‡ ËÁ Ô‰ÌÈ Ì‡Ô‡‚Îfl˛˘È; ÔÓÒÎ ˝ÚÓ„Ó, Ò΄͇ ̇ÍÎÓÌË‚...
- Seite 62 3. СМЕННАЯ ГРУППА Следуйте за инструкциями на рис. H3, чтобы удалять группу. éëÇÖôÖçàÖ ìëíÄçéÇäÄ à áÄåÖçÄ 1. ЛАМПОЧКА Для замены лампочки необходимо: а) убедиться, что прибор отключет от электросети; б) открутить крепежный винт А и снять плафон; в) заменить лампочку на другую такой же модели (макс. 25 Вт, см. маркировку...
- Seite 63 Для замены лампочки “Dicroic Lamp” необходимо: а) Убедиться в том, что прибор отключен от электросети; б) извлечь лампочку с помощью отвертки (см. рисунок); в) заменить лампочку на аналогичную (дихроичную, макс. 20 Вт, 12 В). Dicroic Lamp Для замены лампочки “Square halogen light” необходимо: а) Убедиться...
- Seite 64 ‚Ó‰ Ë Ò ÏÓ˛˘ËÏ Ò‰ÒÚ‚ÓÏ, Ì Ô„Ë·‡fl Ëı. ÑÓ ÛÒÚ‡ÌÓ‚ÍË ‰ÓʉËÚÒ¸ Ëı ÔÓÎÌÓ„Ó ‚˚Ò˚ı‡ÌËfl. ÑÎfl ÚÓ„Ó ˜ÚÓ·˚ ÒÌflÚ¸ ÙËÎ¸Ú Ë ÛÒÚ‡ÌÓ‚ËÚ¸ ̇ ÏÒÚÓ ÒÏ. ËÌÒÚÛ͈ËË, ÔÛÌÍÚ I. êÍÓÏ̉ÛÚÒfl „ÛÎflÌÓ ‚˚ÔÓÎÌflÚ¸ ˝ÚÛ ÓÔ‡ˆË˛. 2. îàãúíêõ ë ÄäíàÇàêéÇÄççõå ìÉãÖå è‰Ì‡Á̇˜Ì˚ ‰Îfl Á‡‰Ê‡ÌËfl Á‡Ô‡ıÓ‚, ÔËÒÛÚÒÚ‚Û˛˘Ëı ‚ ‚ÓÁ‰Ûı, ÍÓÚÓ˚È ˜Á...
- Seite 65 ‚˚ÚflÊ͇ ËÒÔÓθÁÛÂÚÒfl ÒÓ‚ÏÂÒÚÌÓ Ò ‰Û„ËÏË ÔË·Ó‡ÏË, ‡·ÓÚ‡˛˘ËÏË Ì‡ „‡Á ËÎË ‰Û„ÓÏ „Ó˛˜ÂÏ. - ç Á‡ÊË„‡ÈÚ ÓÚÍ˚Ú˚È Ó„Ó̸ ÔÓ‰ ‚˚ÚflÊÍÓÈ. - ç ÔÓ‰Íβ˜‡ÈÚ ÔË·Ó Í ÚÛ·‡Ï, ÓÚ‚Ó‰fl˘ËÏ ‰˚Ï ÓÚ Ò„Ó‡ÌËfl ÚÓÔÎË‚‡ (ÍÓÚÎ˚, ͇ÏËÌ˚ Ë Ú.Ô.). - ì·Â‰ËÚÂÒ¸ ‚ Òӷβ‰ÂÌËË ‚ÒÂı ‰ÂÈÒÚ‚Û˛˘Ëı ÌÓÏ ÔÓ ‚˚‚Ó‰Û ‚ÓÁ‰Ûı‡ ̇ÛÊÛ...
- Seite 66 предварительно вкрученных в каркас (C) (отцентрировать отверстия Ø11 на петлях промежуточной камеры и сдвинуть ее вбок. c) Затянуть окончательно 4 винта M5 (V4). d-e-f) Снять бумажный скотч, открутить 4 метрических винта M4 (V3), предварительно вкрученных во фланец (SP), и сдвинуть книзу связку «труба –...
- Seite 67 INSTRUKCJA OBSŁUGI INSTRUKCJA OBSŁUGI OSTRZEŻENIA OSTRZEŻENIA Ta instrukcja obsługi musi być przechowywana razem z urządzeniem celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia.
- Seite 68 SPECYFIKACJE TECHNICZNE SPECYFIKACJE TECHNICZNE Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego. INSTALOWANIE INSTALOWANIE (Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych). Minimalna odległość: odległość pomiędzy rusztami kuchenki a najniższym elementem okapu. Gdy okap jest umieszczony nad urządzeniem gazowym, ta minimalna odległość...
- Seite 69 - zakładać wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączać ją do odpowiedniego gniazdka zasilania. Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia. Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B).
- Seite 70 OBSŁUGA OBSŁUGA 1. PULPIT STEROWANIA PIĘCIOPRZYCISKOWY ŚWIATŁO – przycisk Naciśnięty: światło włączone Zwolniony: światło wyłączone Przycisk SILNIKA – 1, 2, 3, OFF 1: uruchamia silnik z minimalną prędkością 2: uruchamia silnik ze średnią prędkością 3: uruchamia silnik z maksymalną prędkością OFF: zatrzymuje silnik 2.
- Seite 71 Przyciski – i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -). Przycisk zegara: patrz instrukcje poniżej. Przycisk zegara i alarmu ʻzablokowanego filtraʼ • Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach pracy z ustawioną poprzednio prędkością (przycisk sygnalizuje błyskaniem lampki).
- Seite 72 3. PANEL OTWIERANY ABY WYJĄĆ PANEL PROSZĘ POSTĘPOWAĆ WEDŁUG INSTRUKCJI NA RYS. H3. OŚWIETLENIE OŚWIETLENIE MONTAŻ I WYMIANA 1. ŻARÓWKA W celu wymiany żarówki: a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego. b) Odkręcić wkręt utrzymujący A i zdjąć pokrywę lampy. c) Wymienić...
- Seite 73 Round halogen light Wymiana oświetlenia “Dicroik Lamp” a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego b) przekręcić żarówkę używając do tego śrubokrętu (patrz rysunek ) c) wymienić żarówkę ( diodową max. 20W, 12 Volt) Dicroic Lamp Wymiana oświetlenia „ Square halogen Light „ – halogeny kwadratowe a) upewnić...
- Seite 74 OBSŁUGA KONSERWACYJNA I CZYSZCZENIE OBSŁUGA KONSERWACYJNA I CZYSZCZENIE Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić...
- Seite 75 OSTRZEŻENIA BEZPIECZEŃSTWA OSTRZEŻENIA BEZPIECZEŃSTWA Układ elektryczny i podłączenie uziemienia jest zgodnie z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej. Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego.
- Seite 76 INSTRUKCJE INSTALOWANIA DLA OKAPÓW INSTRUKCJE INSTALOWANIA DLA OKAPÓW (ISLAND HOODS) Z WEWNĘTRZNĄ RAMĄ (ISLAND HOODS) Z WEWNĘTRZNĄ RAMĄ WSPORCZĄ I WSPORNIKIEM PRZEDŁUŻAJĄCYM WSPORCZĄ I WSPORNIKIEM PRZEDŁUŻAJĄCYM Faza 1 a) Określić wymaganą wysokość (H1=65) okapu (Rys.1). b) Przesuwać wewnętrzne ramy wsporcze (C) oraz (C1), aż do wymaganej wysokości (H2), następnie zamocować...
- Seite 77 Non saranno evasi ordini i cui tagliandi risulteranno incompleti, poco chiari o mancanti del suddetto codice fiscale. Tagliare lungo la linea tratteggiata e spedire in busta chiusa a: FALMEC S.p.A. - Via dell’Artigianato, 42 Zona Industriale - 31029 VITTORIO VENETO (TV) Indicare la tipologia di filtro da ordinare: ❑...
- Seite 78 - Via dell’Artigianato, 42 Zona Industriale - 31029 VITTORIO VENETO (TV) Spettabile ditta FALMEC S.p.A. vi prego di inviarmi numero _________ filtri carbone come ricambio per la cappa che ho in casa al prezzo di € 7 (sette) cadauno IVA compresa più...
- Seite 79 - relativamente ai dati medesimi potete esercitare i diritti previsti dall’art. 7 del d. lgs.vo n. 196/2003 (di cui viene allegata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo; - titolare del trattamento dei dati è Falmec s.p.a. - Via dell’Artigianato, 42 - Vittorio Veneto (TV). Il titolare del trattamento...
-
Seite 80: Certificato Di Garanzia
In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tec- nico per la riparazione (vedere condizioni di garanzia all’interno). CERTIFICATO DI GARANZIA...
