Seite 1

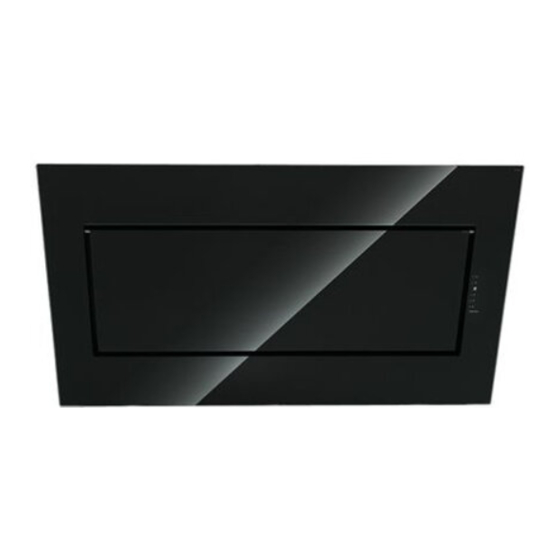

LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES àçëíêìäñàü èé ùäëèãìÄíÄñàà BROSZURA ISTRUKCJA Ed. 2012...
Seite 2
Gentile Signora/Signore, congratulazioni! Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al carbone attivo utilizzi l’apposito tagliando che troverà...
LIBRETTO ISTRUZIONI AVVERTENZE È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.
INSTALLAZIONE (parte riservata solo a persone qualificate per il montaggio della cappa) La distanza minima: distanza fra la parte più alta dell’apparecchiatura per la cottura e la parte più bassa della cappa da cucina. In generale, quando la cappa da cucina è posta su un’appa- recchiatura a gas, questa distanza deve essere almeno 65 cm (vedi figura 02).
- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatu- ra installata. La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non vengano rispettate. CAPPA DI VERSIONE AD EVACUAZIONE ESTERNA (aspirante) In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso un tubo di scarico.
Seite 9
La funzione velocità desiderata permette di avviare il motore con l’ultima velocità selezio- nata prima del precedente spegnimento. Optional: versione con radiocomando (disponibile solo su alcune versioni). AVVERTENZE (versione con radiocomando): Posizionare l’apparecchio lontano da sorgenti di onde elettromagnetiche che potrebbero interferire con l’elettronica della cappa Distanza massima di funzionamento 5 metri.
Seite 10
3: 2° Velocità Nella situazione di LED spento ed un’altra velocità attiva, la pressione del tasto (pro- lungata o meno) implica la selezione della 2° velocità, l’accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezionata. Nella situazione di LED spento e nessuna velocità...
Seite 11
A questo punto si accede facilmente ai due filtri che sono agganciati sul lato dx e sx del convogliatore. Per il montaggio/sostituzione vedi figura. Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore. SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.falmec.com (accedere sul menù a tendina assistenza).
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE FARETTO Per sostituire la lampada del “Square halogen light”: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. b) Aprire completamente il pannello fino ad un angolo di 90° (vedi figura) premendo su PUSH c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4). d) Richiudere i pannello.
della superficie dell’acciaio. Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il produttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni. 4. PULIZIA INTERNA É vietata la pulizia di parti elettriche o parti relative al moto re all’interno della cappa, con liquidi o solventi;...
Seite 14
barra n° 2 punti di foratura. - Forare, inserire n° 2 tasselli ad espansione ø 8mm e fissare la barra con le relative viti. Fase 2 - Rimuovere il pannello aspirazione perimetrale, i filtri metallici e il pannello interno ( C ) secon- do le indicazioni della figura H1 e 01.
INSTRUCTIONS BOOKLET WARNINGS This instruction booklet must be kept together with the appliance for future reference. If the appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings.
top in order to better channel the fumes outside. Avoid using angled pipes, make sure that the pipes are at least of the minimum length. Comply with the current regulations on air discharge into the atmosphere. If a boiler, stove, fireplace, etc. that uses gas or other fuels is being used at the same time, make sure the room where the fumes are extracted is well ventilated, in compliance with the current regulations.
For maximum efficiency, the third speed should be used when there are strong odours or a lot of steam, the second speed in normal conditions, and the first speed for keeping the air clean with minimum energy consumption. The range hood should be switched on when starting to cook, and left on until the odours disappear.
Seite 18
2. ELECTRONIC CONTROL PANEL (Quasar Glass EVO) (fig. P) 1: Timer/Alarm filters The steady RED light indicates that the fat filter alarm is activated (after 30 hours), to de- activate this alarm and zero the meters, maintain the Key pressed for 3 seconds. Flashing RED light indicates that the timer function is activated.
Seite 19
effect. When the LED is switched-on, pressing the key 5 will have no effect. The forth velocity must remain on for a maximum of 14 minutes, after which, one must return to the third. To switch the hood off, it will be necessary to firstly select the 1 st velocity and then repress the same key.
At this point, the two filters hooked on the right and left side of the conveyor can be ac- cessed easily. See the figure for assembly/replacement. To order new charcoal filters, contact your distributor/dealer. ONLY FOR ITALY: Download the specific filter order form from the website: www.falmec.com (access the drop-down assistance menu). LIGHTING ASSEMBLY AND REPLACEMENT SPOTLIGHT How to replace a square halogen light: a) Check that the equipment is disconnected from the power supply.
fied by passing a number of times through the filters and being recirculated into the kitchen. The charcoal filters cannot be cleaned, and should be replaced on average every 3-4 months (according to use). To replace the charcoal filters, see the instructions in point H2. 3.
Seite 22
The manufacturer is not liable for any inaccuracies in this booklet resulting from printing or transcription errors. The manufacturer reserves the right to modify its products as it consid- ers necessary or in the interests of the user, without compromising their essential safety and operating characteristics.
BEDIENUNGSANLEITUNG HINWEISE Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.
INSTALLATION (Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforder- lichen Qualifikation vorbehalten) Der Mindestabstand: der Abstand zwischen dem höchst gelegenen Bereich der Kochstelle und dem niedrigst gelegenen Bereich der Küchenabzugshaube. Im allgemeinen gilt: wenn die Küchenabzugshaube über einem Gasherd installiert wird, dann muss dieser Abstand mindestens 65 cm.
HAUBE MIT ABLUFTBETRIEB (absaugend) Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Ab- zugsrohr nach außen abgeführt. Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden.
Seite 26
HIN WEISE: Das Gerät nicht in der Nähe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen könnten. Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Inter- ferenzen anderer Geräte kürzer sein. Lichtknopf der Fernbedienung: On/Off Licht. Druckknopf –...
Seite 27
drücken Sie mindestens 3 Sekunden lang die Taste 2. 3: 2° Geschwindigkeit Bei ausgeschalteter LED und anderer aktivierten Geschwindigkeit , führt das Drücken ( längeres oder kürzeres) zur Wahl der 2° Geschwindigkeit, zum Einschalten des entspre- chenden LEDs und dem Ausschalten des LEDs der vorangegangen gewählten Geschwin- digkeit.
Seite des Förderers eingehakt sind. Für die Montage/den Austausch siehe Abbil- dung. Zu Bestellung neuer Filter wenden Sie sich an den Vertreiber/Einzelhändler. NUR FÜR ITALIEN: Laden Sie das entsprechende Formular zur Filterbestellung von folgender Seite herunter: www.falmec.com (gehen Sie zum Aufklappmenü Kundendienst).
BELEUCHTUNG MONTAGE UND ERSATZ LAMPE Auswechseln der Lampe “Square halogen light”: a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist. b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt. c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max.
gung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen. Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Be- schädigung der Stahlfläche kommen. Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstab- zugshaube aufbewahrt werden.
ANLEITUNGEN ZUR MONTAGE DER ABZUGSHAUBE Phase 1 - Die Halterungsstange (A-Abb. O2) an der Wand ansetzen, und zwar in einer Höhe von der Kochebene, die gegeben ist durch die Summe der Werte X+518 mm. - Mit einer Wasserwaage die horizontale Ausrichtung überprüfen und an den Enden der Stan- ge 2 Punkte für die Bohrung markieren.
LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionne- ment de la hotte et les avertissements correspondants.
la distance doit être d’au moins 65 cm (voir figure O2). Toutefois, en fonction de l’interprétation de la normative EN60335-2.31 du 11/07/2002 donnée par le TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), dans le cas de la hotte Quasar, cette distance minimale entre le plus de cuisson et la partie inférieure de la hotte peut être réduite à...
Seite 34
HOTTE VERSION À ÉVACUATION EXTÉRIEURE (aspirante) Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l’ex- térieur par un tuyau d’évacuation. Le convoyeur d’évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui con- duit les fumées et les vapeurs vers une sortie extérieure.
Seite 35
La fonction vitesse désirée permet de mettre le moteur en marche à la dernière vitesse sélectionnée avant l’arrêt. En option : version avec télécommande (disponible uniquement sur certaines versions). AVERTISSEMENTS : Placer l’appareil loin de sources d’ondes électromagnétiques pouvant interférer avec l’électronique de la hotte.
Seite 36
Avec cette fonction activée, on ne peut pas sélectionner les autres vitesses. Pour éliminer cette fonction, maintenir enfoncée la touche 2 pendant au moins 3 secondes. 3: 2ème Vitesse Avec le LED éteint et une autre vitesse active, la pression de la touche (plus ou moins longue) implique la sélection de la 2 ème vitesse, l’allumage du LED correspondant et l’extinction contemporaine de la vitesse sélectionnée précédemment.
Seite 37
Pour le montage/remplacement, voir la figure. Pour commander les nouveaux filtres à charbon, s’adresser au distributeur/revendeur. UNIQUEMENT POUR ITALIE : Décharger le module de commande filtre spécifique sur le site: www.falmec.com (accéder sur le menu déroulant assistance). ÉCLAIRAGE MONTAGE ET REMPLACEMENT SPOT Pour remplacer la lampe du “Square halogen light”:...
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4). d) Refermer le panneau. Si le panneau ne se referme pas correctement, répéter l’opération du point b. ENTRETIEN ET NETTOYAGE L’entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à...
Seite 39
SÉCURITÉ AVERTISSEMENTS L’installation électrique est dotée d’un branchement à la terre comme reporté dans les normes de sécurité internationales ; elle est par ailleurs conforme aux normes européennes sur les parasites radio. Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la combustion (chaudiè- res, cheminées, etc.).
Seite 40
la distance de la paroi, l’inférieure (C) le glissement vertical. Phase 3 - Pour éviter le décrochage de la hotte dû à une pression du dessous, la fixer à la paroi avec une cheville à expansion et la vis relative en utilisant les trous présents sur l’arrière de la hotte (fig.
MANUAL DE INSTRUCCIONES ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.
en base a una interpretación de la norma EN60335-2-31 del 11/07/2002 por parte del TC61 (subcláusulas 7.12.1 -sesión 15, punto del orden del día 10.11), para la campana Quasar, esta distancia mínima entre el plano de cocción y la parte inferior de la campana puede reducirse a 53 cm.
Seite 43
mediante un tubo de salida. El tubo de salida que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conduce los humos y los vapores hacia una salida exterior. En esta versión, quite los filtros de carbón activo ,si presentes, para la extracción consulte las instrucciones facilitadas en el punto F.
Seite 44
electrónica de la campana. Distancia máxima de funcionamiento de 5 metros. Esta distancia puede variar en defecto en función de las interferencias electromagnéticas de otros aparatos. Luz pulsador del temando: ON/OFF Pulsador – y + disminución/incremento velocidad (para arrancar el motor pulsar indiferen- temente pulsador + ó...
Seite 45
efecto alguno. Con el LED encendido la presión de la tecla3 no produce efecto alguno. Para apagar la campana es necesario seleccionar primero la 1 era velocidad, luego pre- sionar nuevamente esta tecla.. 4: 3era Velocidad En caso de LED apagado y otra velocidad activa, la presión de la tecla (prolongadamente o no) implica la selección de la 3 era velocidad, el encendido del LED correspondiente y el apagado del LED asociado a la velocidad anteriormente seleccionada.
Para efectuar el montaje/sustitución, véase la figu- Para ordenar nuevos filtros de carbón, comuníquese con el distribuidor/revendedor. SOLO PARA ITALIA: Descargue el módulo correspondiente para ordenar el filtro del sitio: www.falmec.com (acceda al menú desplegable de asistencia). ILUMINACIÓN MONTAJE Y SUSTITUCIÓN FARO Para sustituir la lámpara halógena cuadrada:...
MANTENIMIENTO Y LIMPIEZA Un mantenimiento constante garantiza un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste una atención especial a los filtros metálicos antigrasa y a los filtros de carbón activo, en efecto la limpieza frecuente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por la facilidad de incendio, en la campana extractora.
Seite 48
No use productos que contengan substancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica. SEGURIDAD ADVERTENCIAS La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacio- nales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéti- cas.
Seite 49
- Regule la alineación de la campana por medio de los tornillos de las abrazaderas (fig. O3). El tornillo superior (B) regula la distancia de la pared; el tornillo inferior (C) regula el desplaza- miento vertical. Fase 3 - Para evitar que se desenganche la campana debido a la presión subyacente, fíjela a la pared con un tornillo de expansión y la tuerca correspondiente utilizando los orificios correspon- dientes presentes en la parte trasera de la campana (fig.
MANUAL DE INSTRUÇÕES ADVERTÊNCIAS É muito importante que este manual de instruções seja conservado com o equipamento para consultas futuras. Se o aparelho tiver que ser vendido ou transferido para uma outra pessoa, assegure-se de que o manual seja fornecido com ele, a fim de que o novo utilizador possa ser informado sobre o funcionamento da coifa e sobre as respetivas advertências.
INSTALAÇÃO (parte reservada somente para pessoas qualificadas para a montagem da coifa) A distância mínima: distância entre a parte mais alta do equipamento para a cocção e a parte mais baixa da coifa de cozinha. Geralmente, quando a coifa de cozinha é instalada sobre um equipamento a gás, essa distância deve ser de pelo menos 65 cm (consulte figura O2).
Seite 52
- o sistema de alimentação está provido de ligação à terra eficaz, em conformidade com as normas vigentes. - a tomada ou o interruptor omnipolar usados são de fácil acesso como equipamento insta- lado. A casa fabricante declina qualquer responsabilidade caso as normas de segurança não forem respeitadas.
Seite 53
A velocidade 1, 2 e 3 é visualizada pelo n° de leds acesos, excluindo-se o led luz e timer. (Na versão com 4 velocidades a tecla + apresenta uma luz intermitente. A 4° velocidade, ou intensiva, é cronometrada e após aproximadamente 15 minutos o motor passa automa- ticamente para a 3°...
Seite 54
Na situação de LED apagado e uma outra velocidade ativa, a pressão da tecla implica a seleção da 1° velocidade, o acendimento do respetivo LED e o apagamento do LED asso- ciado à velocidade anteriormente selecionada. Com LED acesso, a pressão da tecla implica o desligamento do LED e do MOTOR. Com LED apagado a pressão prolongada (pelo menos 3seg) da tecla implica a ativação da função recirculação.
Seite 55
Para a montagem/substituição, consulte a figura. Para solicitar os novos filtros de carvão, procure o distribuidor/revendedor. SOMENTE PARA A ITÁLIA: Descarregue o respetivo módulo de pedido do filtro no site: www.falmec.com (acesso no menu suspenso assistência).
ILUMINAÇÃO MONTAGEM E SUBSTITUIÇÃO 2. SPOT DE LUZ Para substituir a lâmpada do “Square halogen light”: a) Assegure-se de que o aparelho esteja desconectado da energia elétrica. b) Abra completamente o painel até um ângulo de 90° (consulte figura) pressionando sobre PUSH c) Substitua a lâmpada por uma análoga (halógena máx 20 W, 12 Volts casquilho G4).
A consequência direta da inobservância destas advertências será a deterioração irrever- sível da superfície do aço. Essas advertências deverão ser conservadas com o manual de instruções da coifa. O produtor declina qualquer responsabilidade no caso de inobservância destas in- struções. 4.
Seite 58
INSTRUÇÕES PARA A MONTAGEM COIFAS Fase 1 - Apoie a barra de sustentação (A-fig. O2) na parede, a uma altura do plano de cocção deter- minada pela soma das cotas X+518 mm. - Controle com um nível de bolha o alinhamento horizontal e sinalize na extremidade da barra 2 pontos de perfuração.
Seite 60
TC61 (суб-оговорка 7.12.1 встреча 15 пункт совещ.10.11) в случае вытяжки Quasar это минимальное расстояние между варочной поверхностью и нижней частью вытяжки может быть уменьшено до 53 см. Если в инструкциях газовой варочной поверхности указано большее расстояние, это следует учитывать. Во всасывающей версии труба в комплекте с выходом дымов должна иметь диаметр не меньше...
Seite 63
световой индикатор и выключится световой индикатор предыдущей рабочей скорости. В случае выключенного светового индикатора и невключенной ни одной скорости на- жатие кнопки не приведет ни к какому действию. При включенном световом индикаторе нажатие кнопки 4 не приведет к никаким дей- ствиям.
Seite 64
канала воздухозабора. Монтаж/замена показаны на рисунке Для заказа новых угольных фильтров свяжитесь с местным дистрибьютором/дилером. ТОЛЬКО ПО ИТАЛИИ: Скачать бланк заказа фильтра на сайте: www.falmec.com (доступ с меню шторкой поддержки клиентов). éëÇÖôÖçàÖ ìëíÄçéÇäÄ à áÄåÖçÄ ÉÄãéÉÖççéÖ éëÇÖôÖçàÖ Для замены лампочки “Square halogen light” необходимо:а) Убедиться в том, что прибор...
Seite 67
электропитания на вытяжку. Этап 4 (факультативно) (рис. O5) Вставить удлинитель (H) в дымоход (G) и прикрепить его к корпусу вытяжки 8-ю винтами (V2). - Выдвинуть удлинитель (H) до достижения необходимой высоты. - Определив оптимальное положение, прислонить к стене скобу (L), проверить горизонтальность...
Seite 68
BROSZURA ISTRUKCJA OSTRZEŻENIA Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury. Gdyby urządzenie zostało sprzedane lub przeniesiona została jego własność na strony trzecie, należy upewnić się, że instrukcja została przekazana razem z nim, aby nowy użytkownik mógł...
Seite 69
MONTAŻ (część zastrzeżona wyłącznie dla osób wykwalifi kowanych w montażu okapu) Odległość między najwyższą częścią urządzenia do gotowania i najniższą okapu kuchennego. Ogólnie, gdy okap kuchenny znajduje się na kuchence gazowej, odległość musi wynosić przynajmniej 65 cm (patrz rysunek 02). W każdym razie, na podstawie interpretacji normy EN60335-2-31 z dnia 11-07-2002 przez TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), w przypadku okapu Quasar, taka minimalna odległość...
Seite 70
urządzenia. Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania sie do zasad dotyczących bezpieczeństwa. OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM (wyciągowy) W tej wersji, opary i dym z kuchni przeprowadzane są na zewnątrz przez rurę spustową. Wyciąg spustowy, wystający w górnej części okapu musi być połączony z rurą przeprowadzającą na zewnątrz opary i dym.
Seite 71
przed wyłączeniem. Opcja: wersja z pilotem (dostępna tylko dla kilku wersji). Ostrzeżenia (wersja z pilotem): Urządzenie umieścić z dala od źródeł fal elektromagnetycznych, które mogłyby zakłócać funkcjonowanie elektronicznych elementów okapu Maksymalna odległość funkcjonowania - 5 metrów. Taka odległość może ulec zmianie zależnie od zakłóceń...
Seite 72
3: 2a Prędkość Gdy LED jest zgaszona a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 2-ej prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości. Przy zgaszonej LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia. A Przy zaświeconej LED, wciśnięcie przycisku 3 niczego nie zmienia.
Seite 73
Teraz łatwy jest dostęp do dwóch fi ltrów zaczepionych na prawej i lewej stronie wyciągu. Odnośnie montażu/demontażu patrz rysunek. Aby zamówić nowe fi ltry węglowe, zwrócić się do dystrybutora/sprzedawcy. TYLKO DLA WŁOCH: Odpowiedni formularz zamówieniowy fi ltra pobrać ze strony: www.falmec.com (wejść do menu serwisu rozwijanego w dół). OŚWIETLENIE MONTAŻ I WYMIANA ŚWIATEŁKO...
Seite 74
a) Upewnić się, że urządzenie odłączone jest od sieci elektrycznej. b) Otworzyć panel do szerokości kąta 90° (patrz rysunek) naciskając na PUSH c) Wymienić żarówkę na równoznaczną (halogenową max 20 W, 12 Volt trzonek G4). d) Zamknąć panel. Jeżeli panel nie zamyka się prawidłowo, powtórzyć czynności w punkcie b. KONSERWACJA I CZYSZCZENIE Regularna konserwacja gwarantuje prawidłowe funkcjonowanie i doskonałe wyniki w czasie.
Seite 75
BEZPIECZEŃSTWO OSTRZEŻENIA Instalacja elektryczna wyposażona jest w podłączenie do uziemienia zgodnie z międzynarodowymi zasadami bezpieczeństwa; ponadto jest zgodna z europejskimi normami dotyczącymi zakłóceń radiowych. Nie podłączać urządzenia do kanałów spustowych spalin powstających przy spalaniu (kotły, kominki, itp.). Sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.
Seite 76
Etap 3 - Aby uniknąć odczepienia okapu spowodowanego ciśnieniem z dołu, przymocować go do ściany za pomocą kołka rozporowego i odpowiadającego mu wkrętu w wyznaczonych otworach znajdujących się w tylnej części okapu (rys. 04). - W przypadku wersji wyciągowej, podłączyć złączkę wyjścia wentylatora do zewnętrznego spustu za pomocą...
Seite 78
Decreto Legislativo del 30/06/2003 n. 196 - art. 7 Codice in materia di protezione dei dati personali. 1. L’interessato ha diritto di ottenere la conferma dell’esistenza o meno di dati personali che lo riguardano, anche se non ancora registrati, e la loro comunicazione in forma intelleggibile.
Seite 79
Condizioni di garanzia L’apparecchio è garantito dalla Casa costruttrice Falmec S.p.A (www.falmec.com) per un periodo di 24 mesi dalla data del suo acquisto comprovata da ricevuta fiscale o altro documento reso fiscalmente obbligatorio. La garanzia sarà prestata con la sostituzione o riparazione gratuita delle parti che risultino difettose.
In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tec- nico per la riparazione (vedere condizioni di garanzia all’interno). CERTIFICATO DI GARANZIA...
