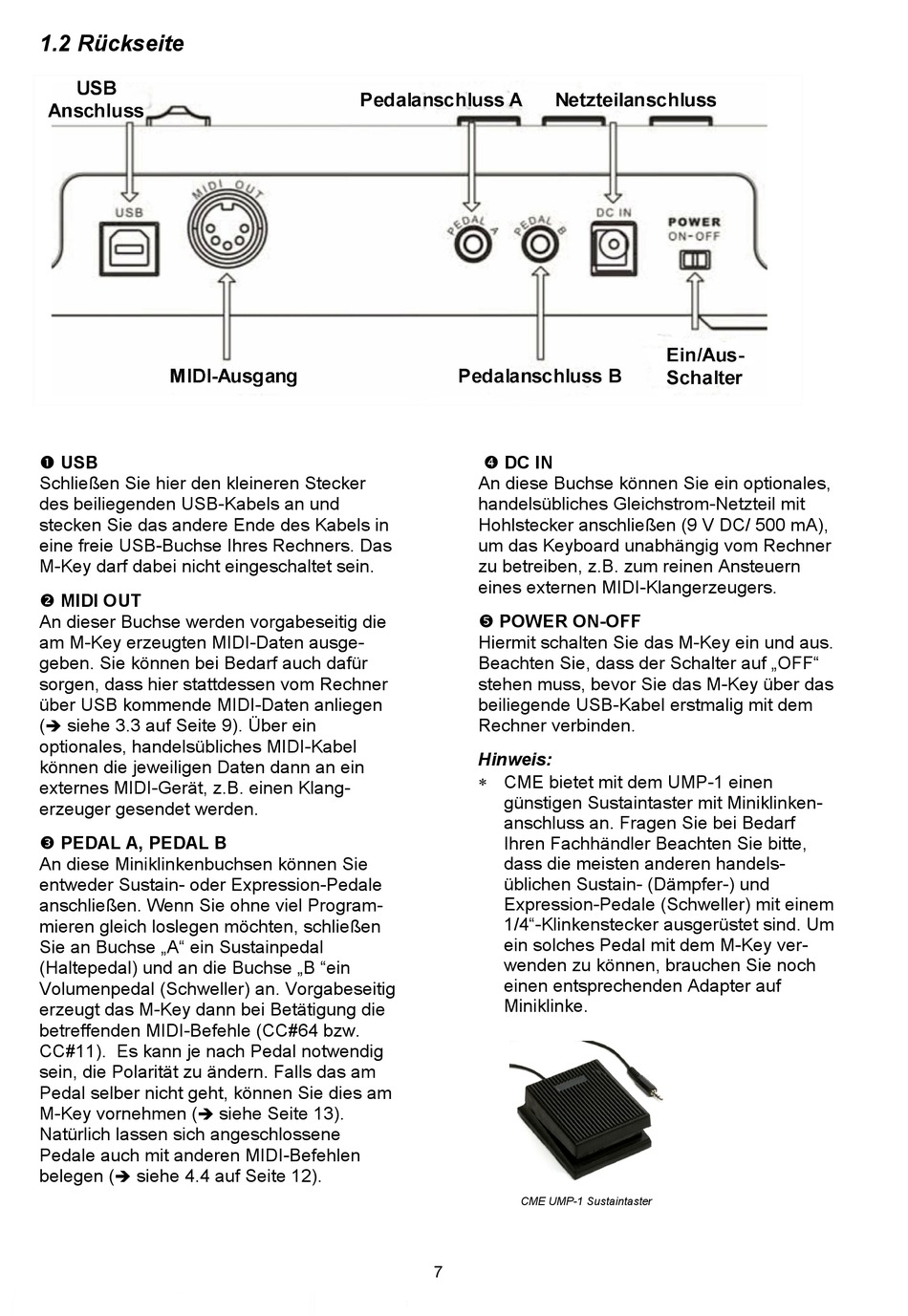

1.2 Rückseite
USB
Schließen Sie hier den kleineren Stecker
des beiliegenden USB-Kabels an und
stecken Sie das andere Ende des Kabels in
eine freie USB-Buchse Ihres Rechners. Das
M-Key darf dabei nicht eingeschaltet sein.
MIDI OUT
An dieser Buchse werden vorgabeseitig die
am M-Key erzeugten MIDI-Daten ausge-
geben. Sie können bei Bedarf auch dafür
sorgen, dass hier stattdessen vom Rechner
über USB kommende MIDI-Daten anliegen
( siehe 3.3 auf Seite 9). Über ein
optionales, handelsübliches MIDI-Kabel
können die jeweiligen Daten dann an ein
externes MIDI-Gerät, z.B. einen Klang-
erzeuger gesendet werden.
PEDAL A, PEDAL B
An diese Miniklinkenbuchsen können Sie
entweder Sustain- oder Expression-Pedale
anschließen. Wenn Sie ohne viel Program-
mieren gleich loslegen möchten, schließen
Sie an Buchse „A" ein Sustainpedal
(Haltepedal) und an die Buchse „B "ein
Volumenpedal (Schweller) an. Vorgabeseitig
erzeugt das M-Key dann bei Betätigung die
betreffenden MIDI-Befehle (CC#64 bzw.
CC#11). Es kann je nach Pedal notwendig
sein, die Polarität zu ändern. Falls das am
Pedal selber nicht geht, können Sie dies am
M-Key vornehmen (
Natürlich lassen sich angeschlossene
Pedale auch mit anderen MIDI-Befehlen
belegen ( siehe 4.4 auf Seite 12).
siehe Seite 13).
DC IN
An diese Buchse können Sie ein optionales,
handelsübliches Gleichstrom-Netzteil mit
Hohlstecker anschließen (9 V DC/ 500 mA),
um das Keyboard unabhängig vom Rechner
zu betreiben, z.B. zum reinen Ansteuern
eines externen MIDI-Klangerzeugers.
POWER ON-OFF
Hiermit schalten Sie das M-Key ein und aus.
Beachten Sie, dass der Schalter auf „OFF"
stehen muss, bevor Sie das M-Key über das
beiliegende USB-Kabel erstmalig mit dem
Rechner verbinden.
Hinweis:
∗ CME bietet mit dem UMP-1 einen
günstigen Sustaintaster mit Miniklinken-
anschluss an. Fragen Sie bei Bedarf
Ihren Fachhändler Beachten Sie bitte,
dass die meisten anderen handels-
üblichen Sustain- (Dämpfer-) und
Expression-Pedale (Schweller) mit einem
1/4"-Klinkenstecker ausgerüstet sind. Um
ein solches Pedal mit dem M-Key ver-
wenden zu können, brauchen Sie noch
einen entsprechenden Adapter auf
Miniklinke.
CME UMP-1 Sustaintaster
7
