Verwenden Des Guardanschlusses - Fluke 1555 Bedienungshandbuch

1550C/1555
Bedienungshandbuch

Verwenden des Guardanschlusses

Der Isolierungswiderstand wird zwischen den
Ausgangsanschlüssen (+) und (-) gemessen. Der
Guardanschluss (G) hat das gleiche Potential wie der
negative (-) Anschluss, befindet sich aber nicht auf
demselben Messweg.
Bei den meisten Prüfungen werden nur zwei Prüfkabel verwendet.
Die positiven (+) und negativen (-) Prüfkabel an die entsprechenden
Anschlüsse am Messgerät anschließen. Die Prüfkabel an den zu
prüfenden Stromkreis anschließen. Der Guardanschluss (G) wird
dabei nicht verbunden.
Damit hohe Widerstände mit höchster Genauigkeit gemessen werden
können, Drei-Draht-Messungen und den Guardanschluss verwenden.
Der Guardanschluss hat dasselbe Potential wie der negative (-)
Anschluss und kann verhindern, dass Lecks an der Oberfläche oder
andere unerwünschte Leckströme die Genauigkeit der
Isolierungswiderstandsmessung beeinträchtigen.

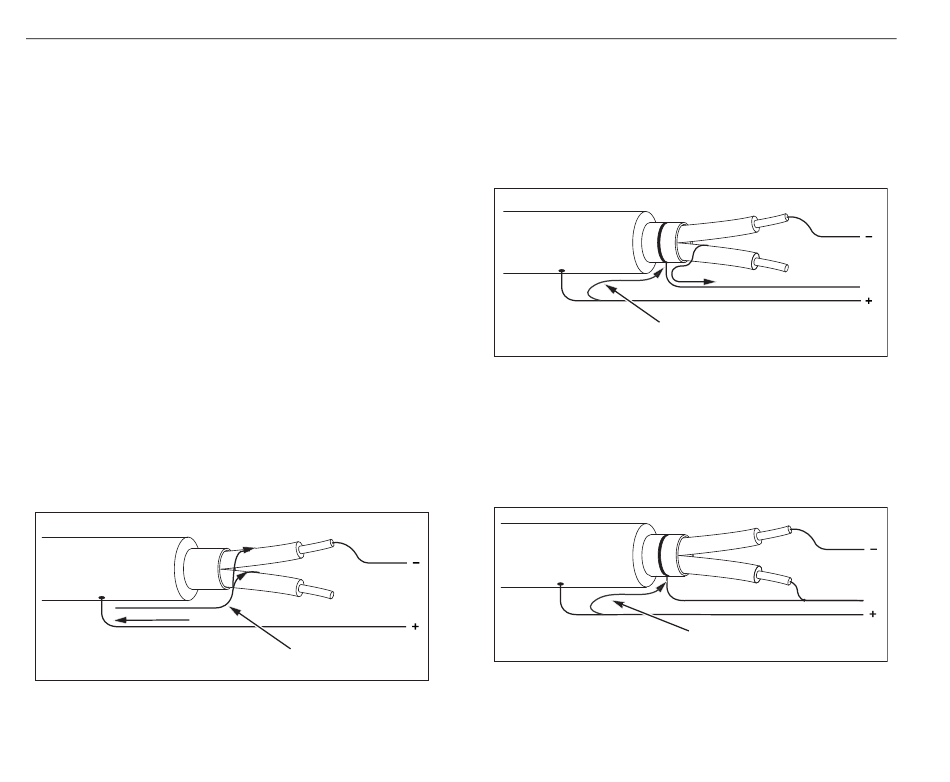

Abbildung 2 zeigt die Messung des Widerstands zwischen einem der
Leiter und der äußeren Abschirmung. In diesem Fall tritt nahe dem
Kabelende ein Leckstrom entlang der Oberfläche der inneren
Isolierung auf. Dieser Leckstrom erhöht den vom negativen Anschluss
gemessenen Strom und führt dazu, dass das Messgerät einen zu
niedrigen Widerstand anzeigt.
Abschirmung
Shield
Abbildung 2. Oberflächenleckstrom
8
Hinweis
Surface Leakage
Oberflächenleckstrom
Current
Abbildung 3 zeigt an, wie Oberflächenleckstrom verhindert werden
kann, indem der Guardanschluss mit einem außen um die innere
Isolierung gewickelten Leiter verbunden wird. Der
Oberflächenleckstrom wird zum Guardanschluss geleitet. So wird der
Leckstrom aus dem Messweg zwischen dem positiven und dem
negativen Anschluss entfernt und die Genauigkeit der Prüfanzeige
erhöht.
Abschirmung
Shield
Abbildung 3. Guardanschluss-Verbindung
Abbildung 4 zeigt, wie die Messeinrichtung optimiert werden kann.
Den Guardanschluss an das nicht verwendete Kabel anschließen und
mit der inneren Isolierung verbinden. Auf diese Weise misst das Gerät
den Leckstrom zwischen dem ausgewählten Leiter und der äußeren
Abschirmung, eliminiert aber den Leckstromweg zwischen den
Leitern.
Abschirmung
Shield
( )
( )
Abbildung 4. Verbesserte Guardanschluss-Verbindung
Option
Optional
Kriechverlust
Leakage
Strom
Current
Kriechverlust
Leakage
Strom
Current
( )
( )
G
( )
( )
( )
G
( )
