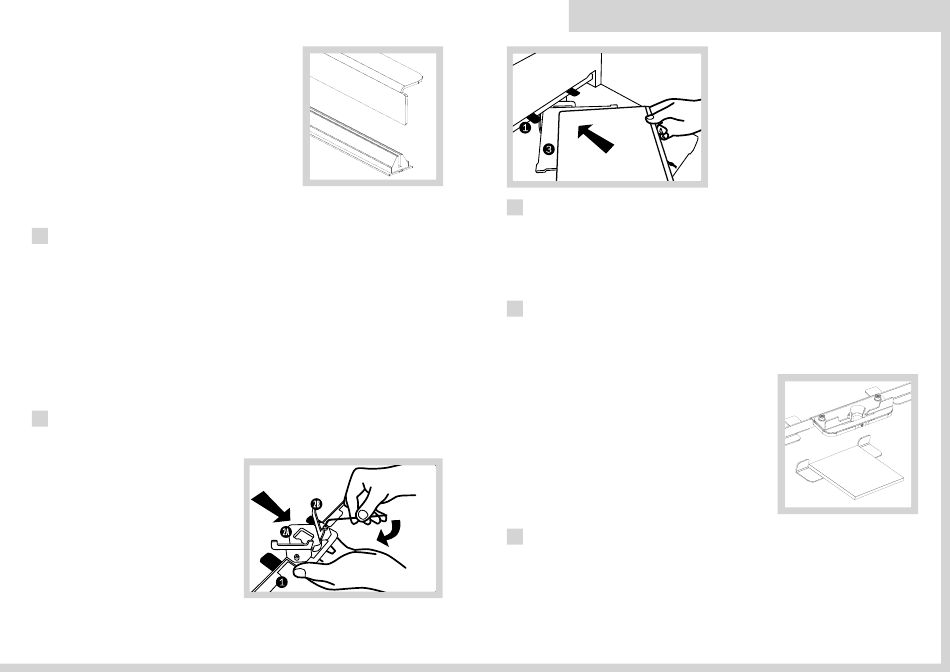

Замена биговочного марзана
Биговочный модуль состоит из биговочного ножа,
захвата, удерживающего нож, а также биговочного
марзана, приклеенного к захвату. Для замены исполь-
зованного марзана следует вынуть нож из захвата.
Затем удалите использованную ленту и вставьте
уголковый держатель в новый биговочный марзан
вместе со вспомогательной планкой (см. рис.).
Уголковый держатель поместите в захват так, чтобы
его края оказались в щелях, и снимите с ленты желтый
защитный слой. Перемещая все целиком вниз,
приклейте новый марзан к держателю. Поднимая
вверх уголковый держатель, выньте его из марзана,
а затем снимите его с рамки. Отклейте от биговочного
марзана вспомогательную планку и вновь установите биговочный нож.
ПЕРФОРИРОВАНИЕ
6
(к устройству можно дополнительно приобрести модуль для выполнения перфорации)
Удерживая биговочный модуль за рукоятки, насадите его на крепежную планку, находя-
щуюся в рабочей щели и надавите вниз, как показано на рисунке рядом. Характерный
щелчок проинформирует о том, что модуль установлен правильно. При помощи передних
или задних ограничителей на рабочей поверхности установите необходимое место пер-
форации, поместите материал под планку и опустите рукоятку вниз до упора. За перфо-
рирующим ножом установлена резиновая пластина, удаляющая перфорированный
материал с ножа. При интенсивной эксплуатации пластина может деформироваться, что
ухудшает ее свойства, однако во время перерыва в работе ее форма и свойства восстана-
вливаются. Новую пластину можно приобрести вместе с подкладками под перфорирую-
щий нож.
ЗАКРУГЛЕНИЕ УГЛОВ
7
Калибровка
Перед первым использованием модуля
для закругления, а также при каждой
замене ножа, необходимо выполнить
калибровку модуля. Для этого с
помощью шестигранного ключа ослабьте
боковые ограничители (2), а
соответствующий угол четырехугольного
шаблона (1) установите симметрично
относительно лезвия. Помните, что
каждый угол соответствует лезвию с
определенным радиусом. Аккуратно
сдвиньте ограничители к шаблону (1) и
закрепите их.
18
MultiCREASE 30 • Инструкция по эксплуатации
ВЫСЕЧКА
8
Поместите в рабочую щель под крепежную планку подкладку вместе с обрабаты
ваемым материалом. Между планкой и материалом в необходимом месте установите
высечной штамп. Несколько раз опустите рукоятку, изменяя каждый раз место прижима.
Внимание! !
В соответствии с возможностями устройства рекомендуется использование штампов
с высотой лезвия 19 мм, которые предлагаются поставщиком устройства.
ВЫПОЛНЕНИЕ ВЫСЕЧКИ ПОД РИГЕЛЬ ДЛЯ КАЛЕНДАРЯ
9
(к устройству можно дополнительно приобрести комплект для выполнения высечки
под ригель для календаря). С модуля для закругления углов снимите нож и
подвижные ограничители. Поместите в модуль специальное лезвие для высечки
углублений под ригель. На месте ограничителей
закрепите верхний ограничитель с вырезанным
отверстием для ножа. Закрепите модуль на крепеж-
ной планке устройства MultiCREASE (см. раздел 8).
Поместите под ним малую подкладку таким
образом, чтобы ее металлические ограничители
упирались в верхний ограничитель, а сама
подкладка находилась непосредственно под
лезвием. С помощью шкалы на рабочей повер-
хности разместите материал, на котором выполня-
ется высечка, таким образом, чтобы высечка была
произведена в необходимом месте, после
чего нажмите рукоятку устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
10
· Максимальная ширина бига ..............................................................300 мм
· Максимальная толщина материала для биговки ..................................0,3 мм
· Толщина марзана .......................................................................0,7 мм (2Pt)
· Масса нетто .......................................................................................17,5 кг
· Масса брутто.....................................................................................19,5 кг
· Размеры (ШxВxП) ...............................................................550 x 380 x 270 мм
* тестировалось на бумаге 80 г/м
2
Замена ножа закруглителя
Раздвиньте ограничители, чтобы
обеспечить свободный доступ к лезвию.
Вытолкните нож, нажимая на его
основание, а затем установите новый
нож.
Учитывая острое лезвие ножа, следует
соблюдать осторожность при его
замене, чтобы избежать травм.
27.11.2012
RU
19
